意匠に係る物品鋼管
意匠分類M2-310(配線・配管用管、管継ぎ手、バルブ等)
出願番号2022008943
出願日2022-04-25
意匠権者株式会社大林組
代理人弁理士法人一色国際特許事務所

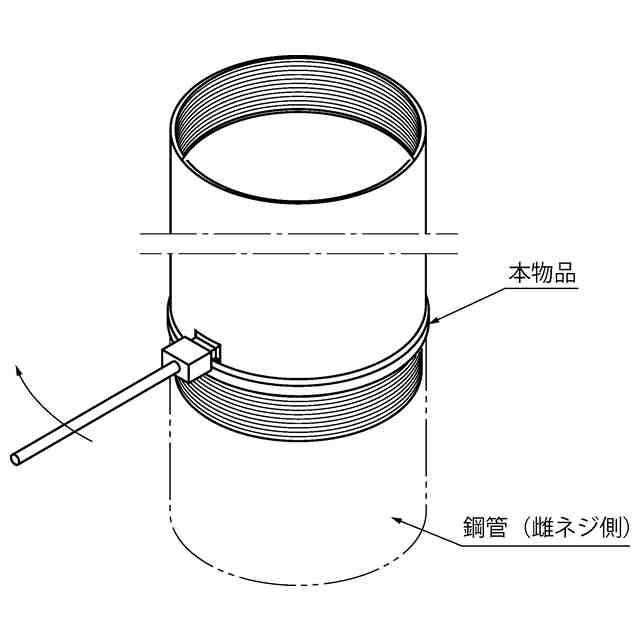

意匠に係る物品の説明本願物品は、両端に雄ネジ部及び雌ネジ部が設けられた鋼管であり、いずれか一方の端部近傍の外周面に、放射方向に突出する金具取付部が設けられている。本願物品は、「使用状態を示す参考図1」及び「使用状態を示す参考図2」で表されているように、鋼管を立設させた状態で継ぎ足す際、鋼管の接線方向に力を作用させることのできる治具や装置を金具取付部に取り付けると、金具取付部を介して鋼管を軸線まわりに回転させることができる。これにより、「使用状態を示す参考図1」及び「使用状態を示す参考図2」で表されているように、隣り合う一方の鋼管に設けられている雄ネジ部を他方の鋼管(雌ネジ側)に設けられてる雌ネジ部に螺合させてネジ継手を形成し、鋼管を継ぎ足すことができる。

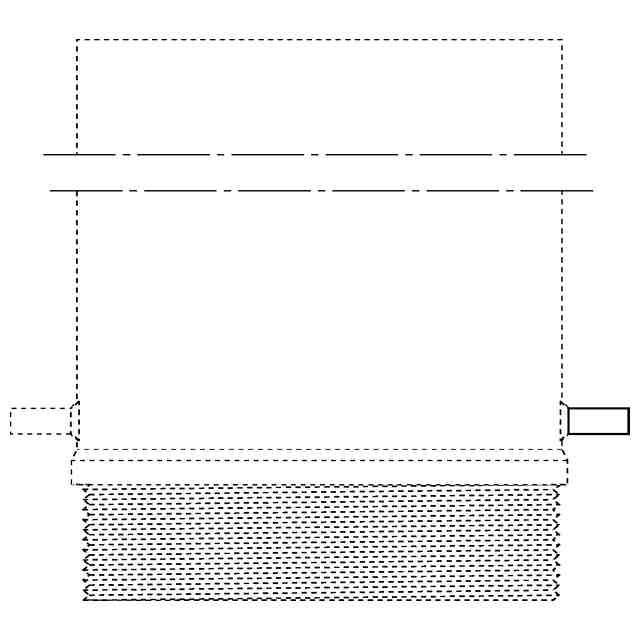

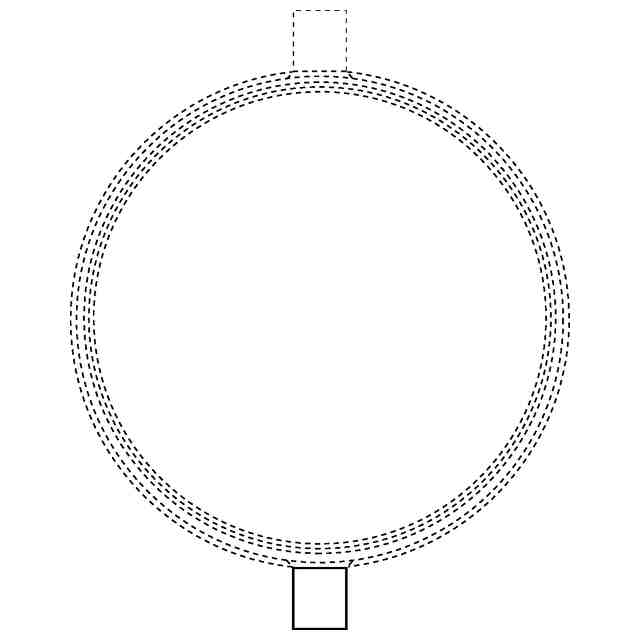

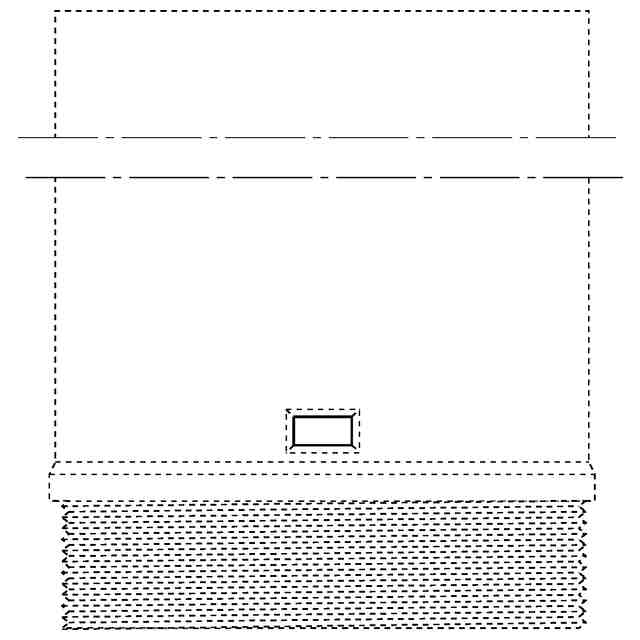

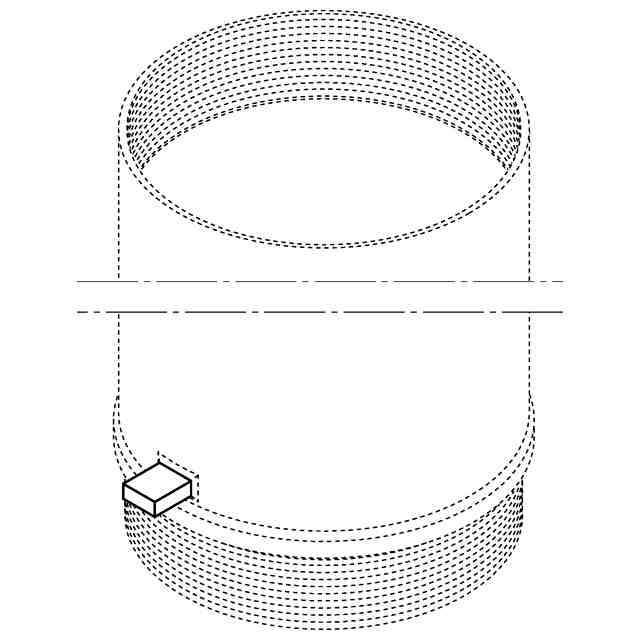

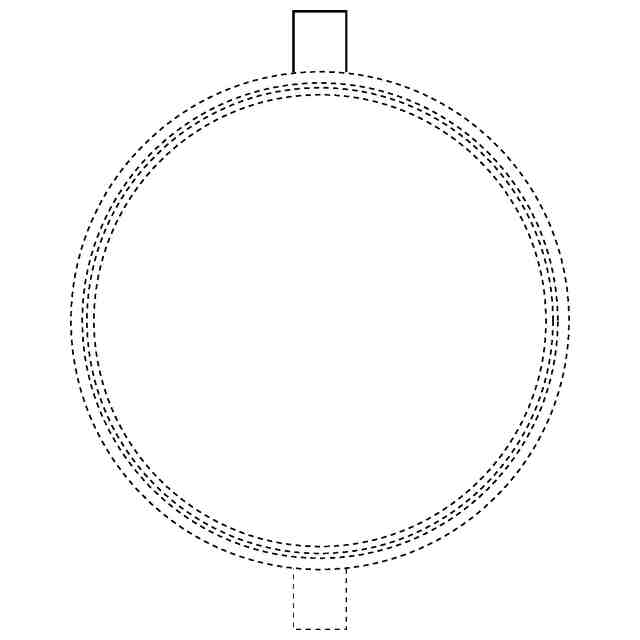

意匠の説明実線で表された部分が、部分意匠として意匠登録を受けようとする部分である。本願物品である鋼管は図面上一部分を省略しているが、省略部分は正面図において約25cmである。
