意匠ウォッチ

発行日2024-12-19
公報種別意匠公報(S)
登録番号1787403
登録日2024-12-11
意匠に係る物品養生蓋
意匠分類M2-70(配線・配管用管、管継ぎ手、バルブ等)
出願番号2024013512
出願日2024-07-01
意匠権者株式会社ホーシン
代理人弁理士法人野口新生特許事務所

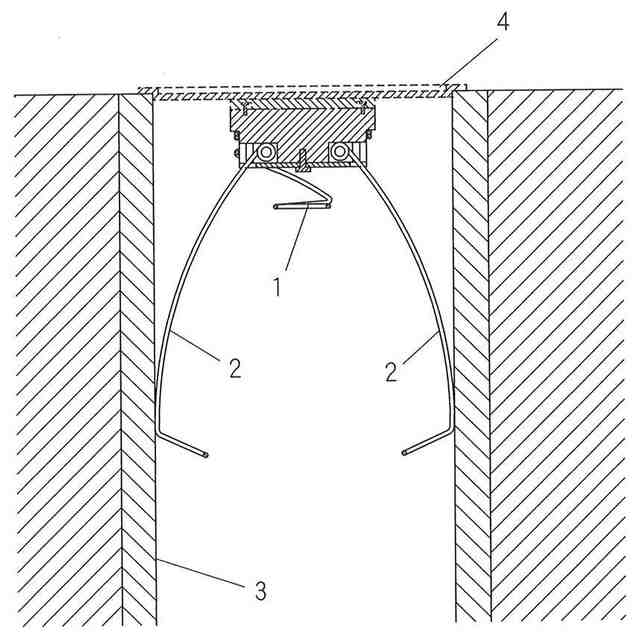

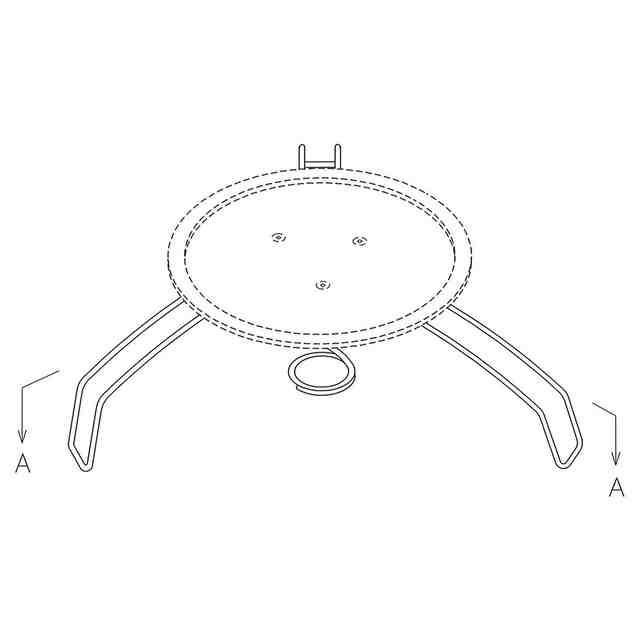

意匠に係る物品の説明この意匠に係る物品は、ビルやマンション等の建築現場において、給排水設備、空調設備、電気配線等のために床等に設けた貫通孔を一時的に塞いでおく養生蓋である。本物品はスプリング脚を備えた本体部および本体部に係合される蓋体からなる。使用する際は「A-A線断面で表した貫通孔内でのスプリング脚の状態を説明する参考図」「拡径状態を示す正面図」「拡径状態を示す斜視図」に示すように、止めリング1をスプリング脚2の根元まで移動させてスプリング脚2を拡径した後にスプリング脚2を手で握って縮径し、脚先側から貫通孔3に挿入して蓋体4で貫通孔3の開口部を閉鎖するようにする。
意匠の説明実線で表した部分が、部分意匠として意匠登録を受けようとする部分である。一点鎖線は意匠登録を受けようとする部分とその他の部分との境界のみを示す線である。

関連意匠
