発行日2025-04-10
公報種別意匠公報(S)
登録番号1795798
登録日2025-04-02
意匠に係る物品管継手
意匠分類M2-433(配線・配管用管、管継ぎ手、バルブ等)
出願番号2024015638
出願日2024-07-29
意匠権者日鉄パイプライン&エンジニアリング株式会社
代理人個人,個人,個人,個人

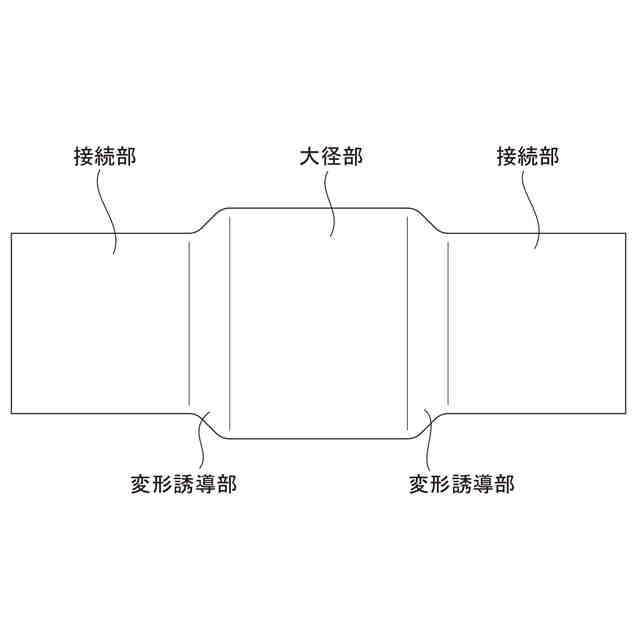

意匠に係る物品の説明本物品は、地中に布設される管路において、大きな変位型負荷の作用が想定される箇所に設置されるものである。大きな変位型負荷の作用が想定される箇所とは、例えば、管路が断層を横断する箇所が挙げられる。本物品は、管路よりも管径が大きい大径部と、管路と同じ管径で管路と接続される接続部と、大径部と接続部を繋ぐ変形誘導部を備えている。変形誘導部は、管路が大きな変位型負荷を受けた際に、接続部と大径部に先行して変形して変位型負荷を受け止めることで、接続部と大径部の変形を抑制することができる。

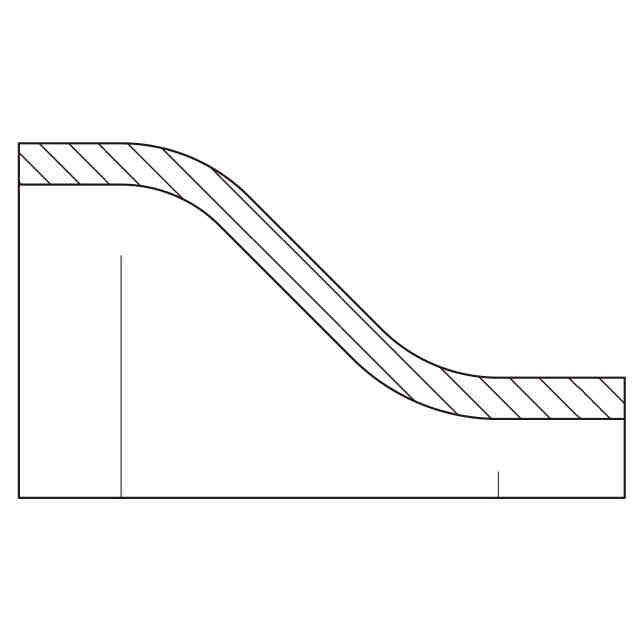

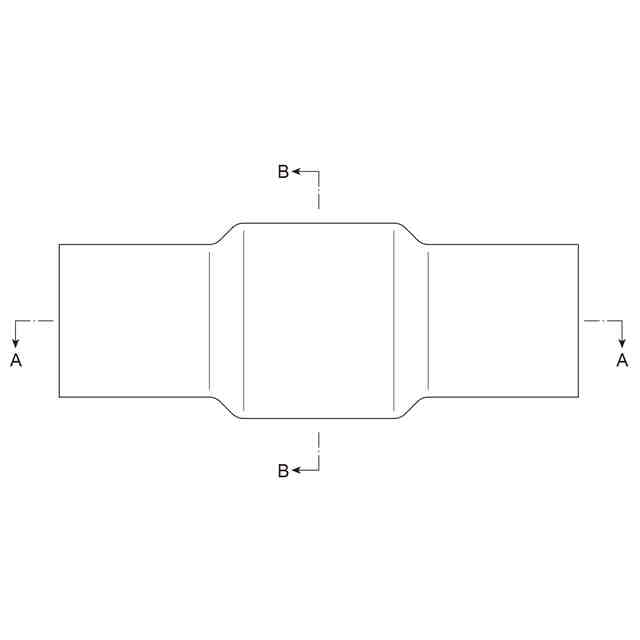

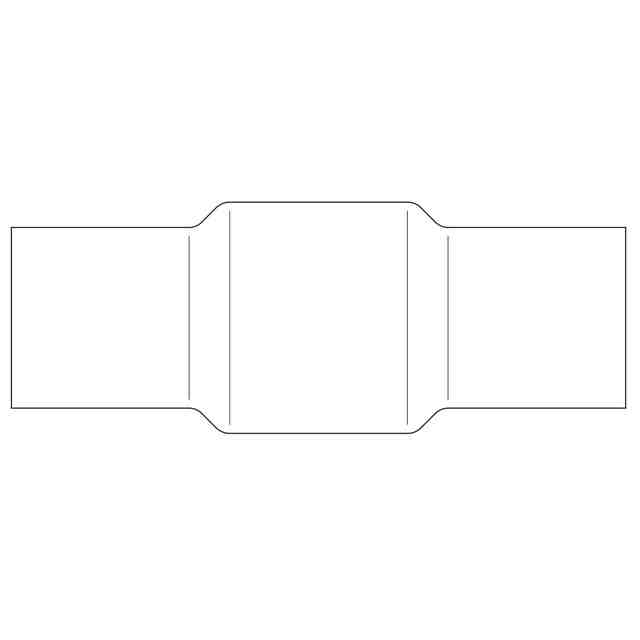

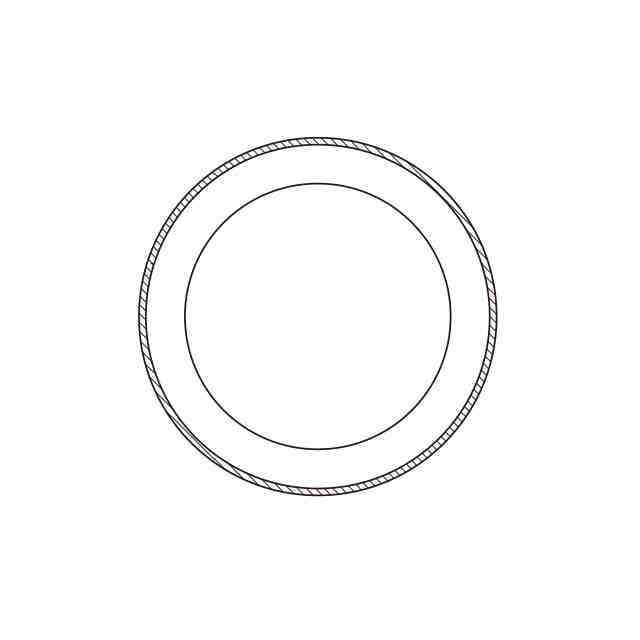

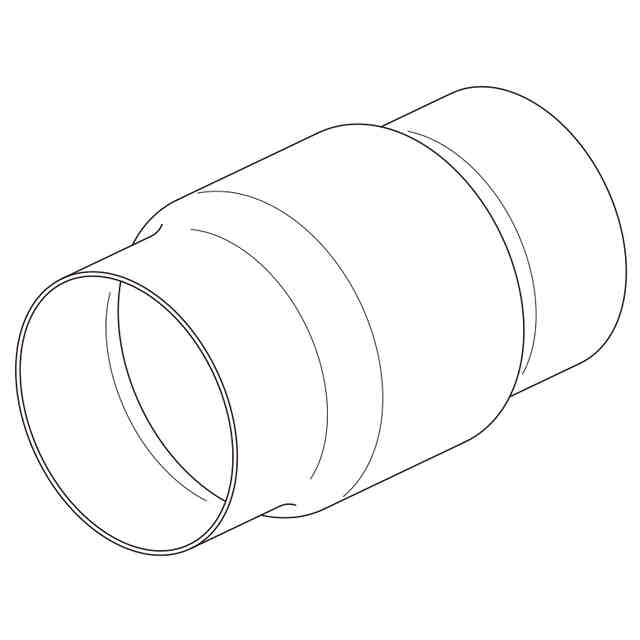

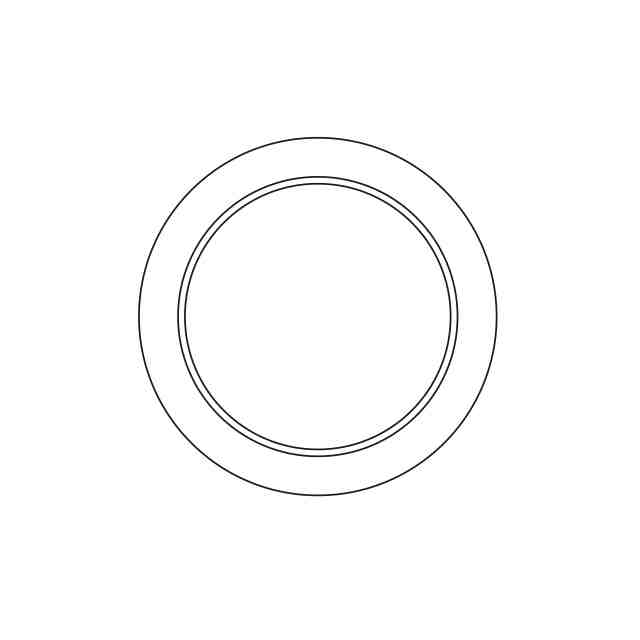

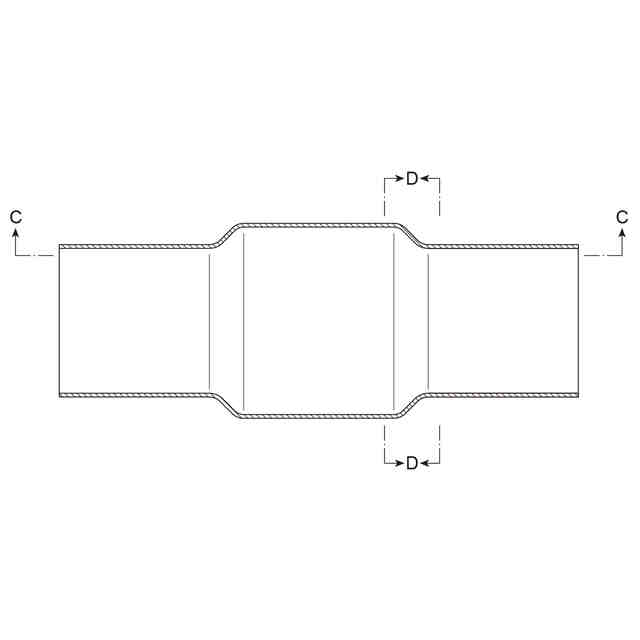

意匠の説明各図において、物品の表面部に表された細線は、いずれも立体表面の形状を表す線である。

関連意匠
