発行日2025-07-14
公報種別意匠公報(S)
登録番号1803598
登録日2025-07-04
意匠に係る物品管継手
意匠分類M2-433(配線・配管用管、管継ぎ手、バルブ等)
出願番号2025000490
出願日2025-01-10
意匠権者株式会社水道技術開発機構,WATERWORKS TECHNOLOGY DEVELOPMENT ORGANIZATION CO.,LTD.
代理人弁理士法人ナビジョン国際特許事務所

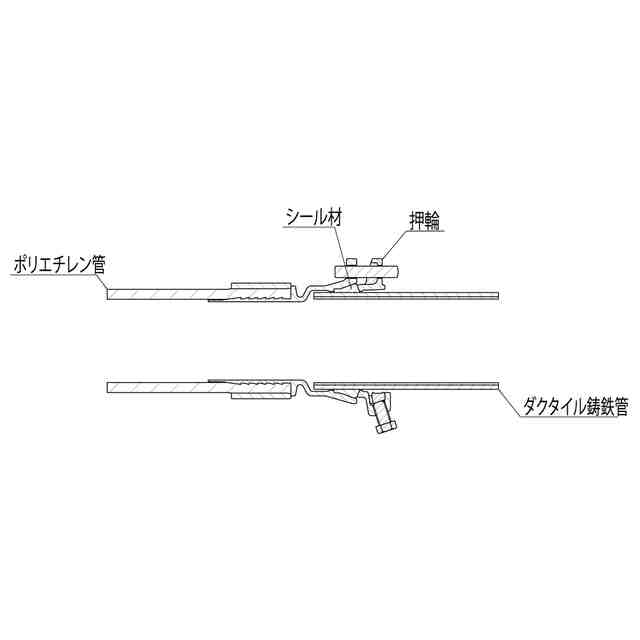

意匠に係る物品の説明本物品は、管継手であって、使用状態を示す参考端面図に示すように、本物品に、ダクタイル鋳鉄管等の鉄管を接続し、押輪によって固定することができるものである。

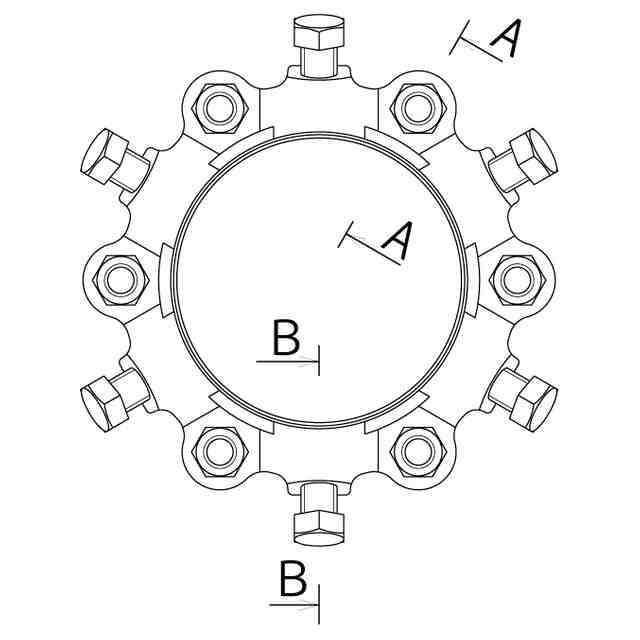

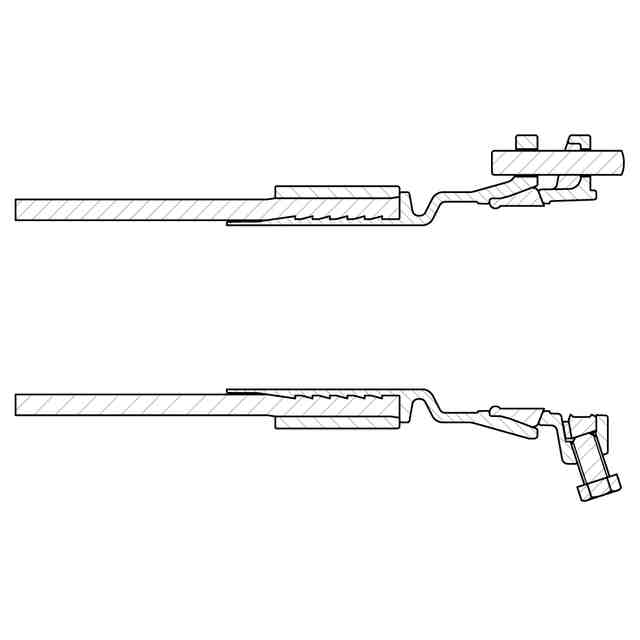

意匠の説明背面図は正面図と対称に表れるため省略する。底面図は平面図と対称に表れるため省略する。端面図及び使用状態を示す参考端面図は、組み合わせ端面図であって、上方には、A-A部分の端面が表され、また、下方には、B-B部分の端面が表されるものである。端面の位置を示す参考図は、前記のA-A部分とB-B部分の端面の位置を示すものである。

関連意匠
