発行日2025-11-05
公報種別意匠公報(S)
登録番号1728649
登録日2022-10-21
意匠に係る物品管継手
意匠分類M2-433(配線・配管用管、管継ぎ手、バルブ等)
出願番号2022008045
出願日2022-04-12
意匠権者ニッタ株式会社,NITTA CORPORATION
代理人弁理士法人ドライト国際特許事務所

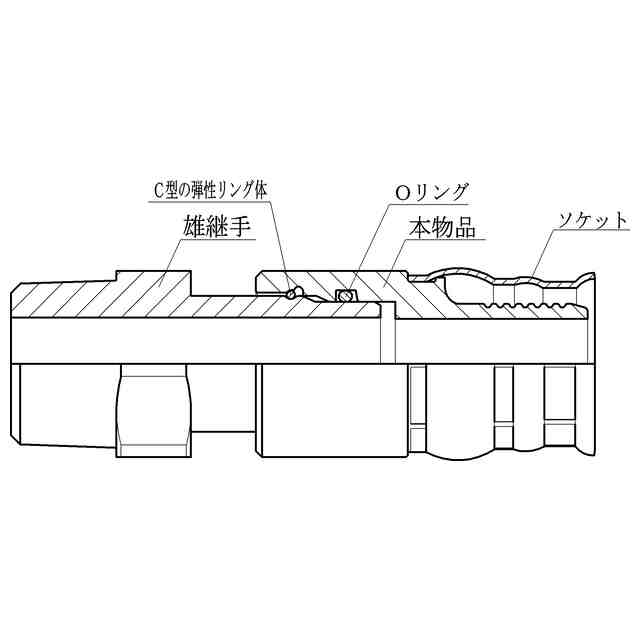

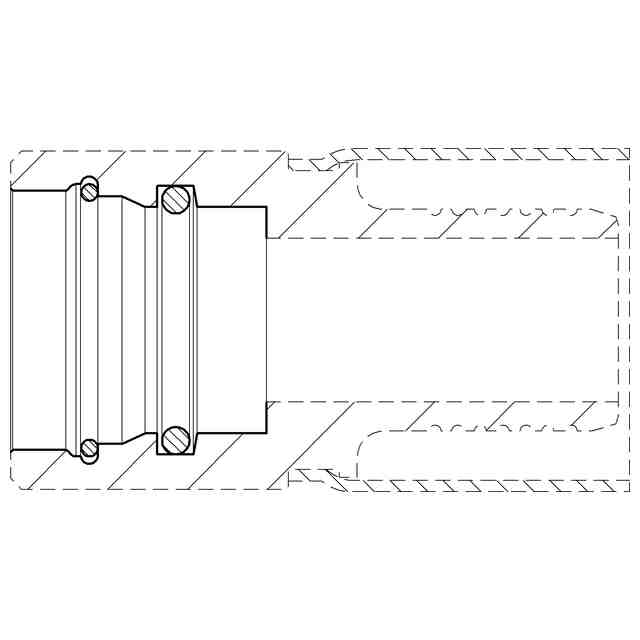

意匠に係る物品の説明本物品は、ソケット加締め前の使用状態を示す参考図に示すように、雄継手が挿入されることにより接続される管継手である。雌継手である本物品は、正面図中央縦断面図に示すように、雄継手を挿入する内周に、正面側から順に、C型の弾性リング体とOリングとが装着されている。ソケット加締め後の使用状態を示す参考図に示すように、本物品のソケットには、配管抜けを防止するために、加締めが施される。

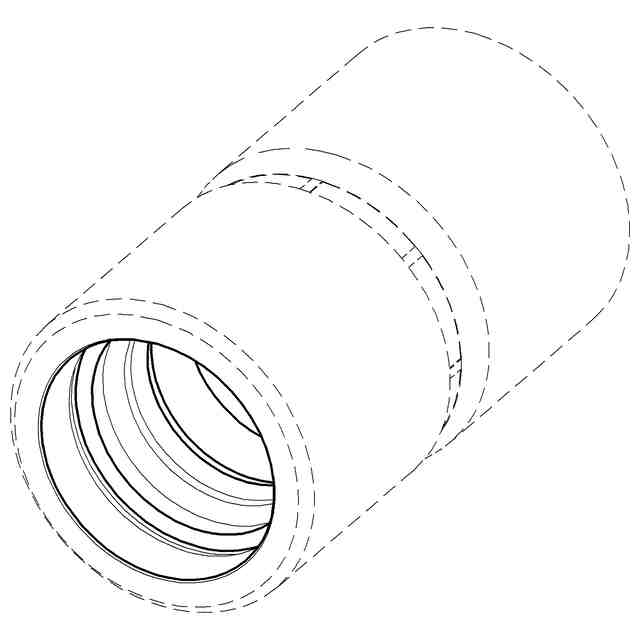

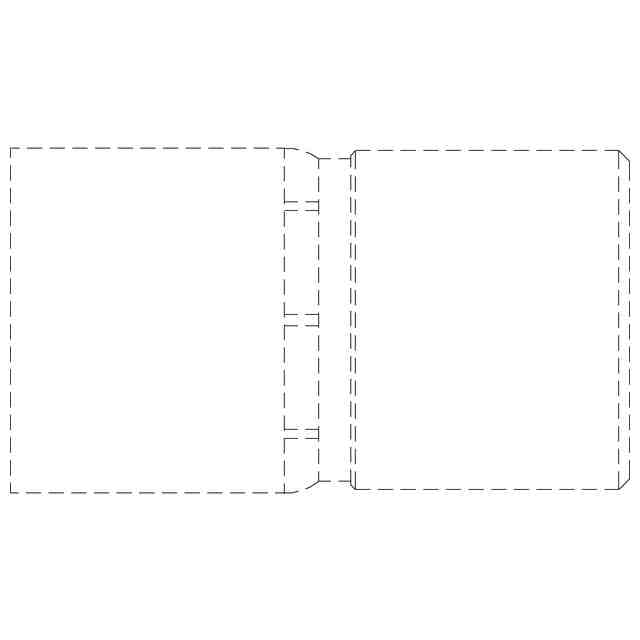

意匠の説明実線で表した部分が部分意匠として意匠登録を受けようとする部分である。右側面図は、左側面図と対称に表れるので省略する。底面図は、平面図と対称に表れるので省略する。ソケット加締め前の使用状態を示す参考図、及びソケット加締め後の使用状態を示す参考図は、流体が流れる管路の中心で直交する切断面により全体の1/4を切断し、その切断した状態を参考図として表す図である。

関連意匠
