発行日
2025-05-02
公報種別
意匠公報(S)
登録番号
1797628
登録日
2025-04-23
意匠に係る物品
管継手
意匠分類
M2
-433(配線・配管用管、管継ぎ手、バルブ等)
出願番号
2024019912
出願日
2024-09-26
意匠権者
株式会社オンダ製作所
,
ONDA MFG.CO.,LTD.
代理人
意匠に係る物品の説明

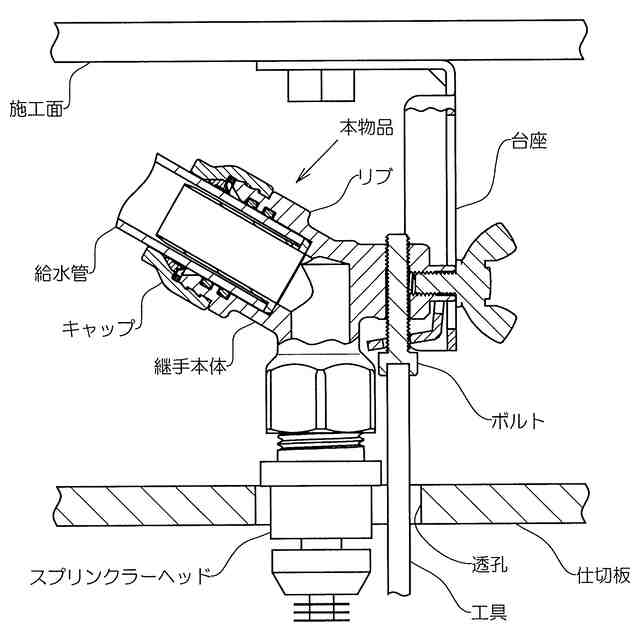

この意匠に係る物品は、接続したスプリンクラーヘッドの位置調整が可能な管継手に関するものである。使用状態を示す参考図により説明すると、施工面に取り付けられた金属製の台座に、本物品が取り付けられる。本物品には、給水管とスプリンクラーヘッドが接続されており、仕切板に設けられた透孔を介し、本物品が備えているボルトを軸線周りに六角レンチ等の工具で回動操作することにより、スプリンクラーヘッドの位置調整が可能となる。また、本物品は、金属製の継手本体と樹脂製のキャップを備えており、スプリンクラーヘッドの位置調整を行う際に、樹脂製のキャップが金属製の台座に接触して傷ついてしまうことを防止するため、金属製の継手本体が樹脂製のキャップより先に金属製の台座に接触するよう、継手本体にはリブが設けられている。
意匠の説明

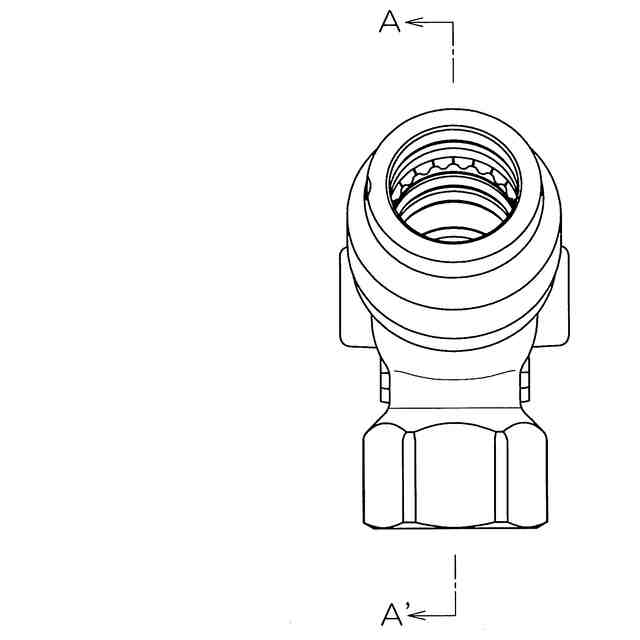

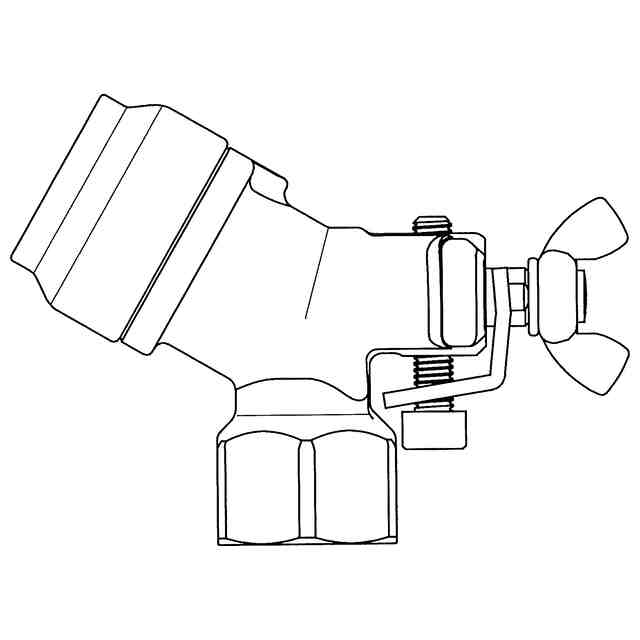

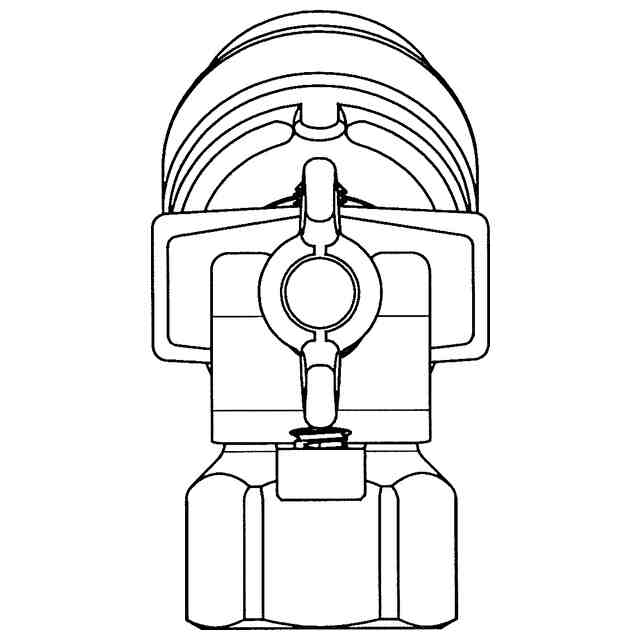

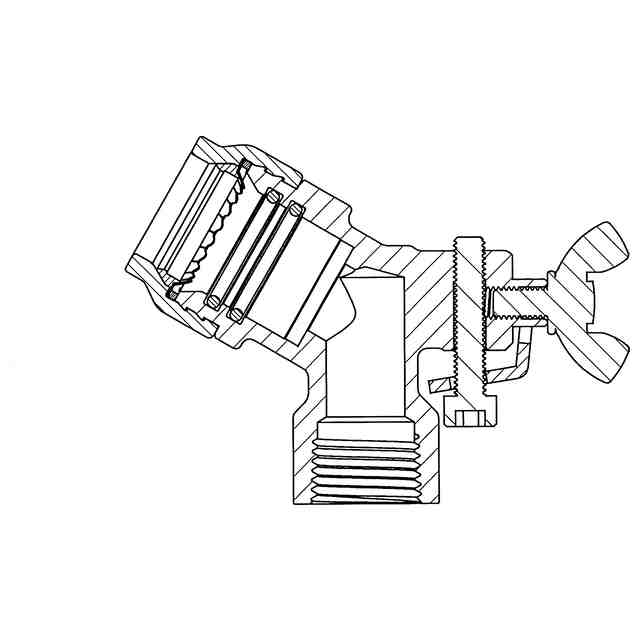

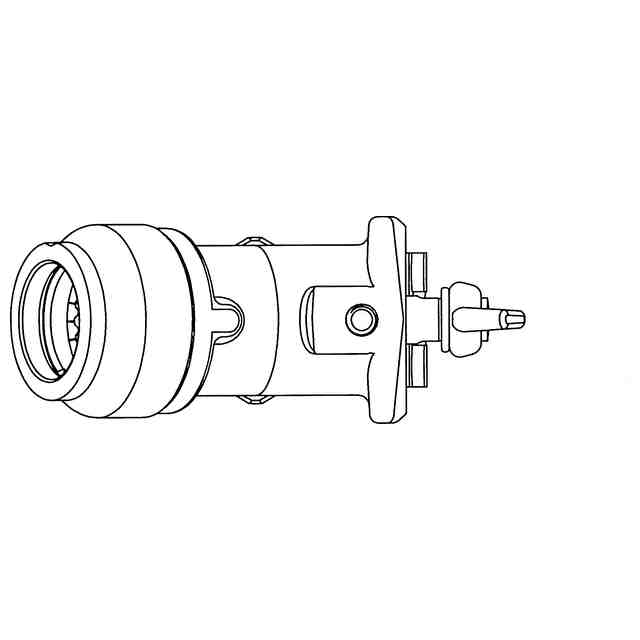

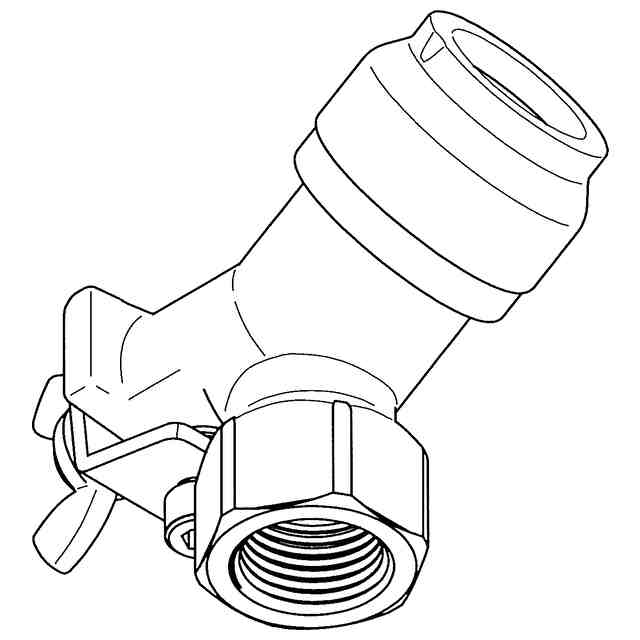

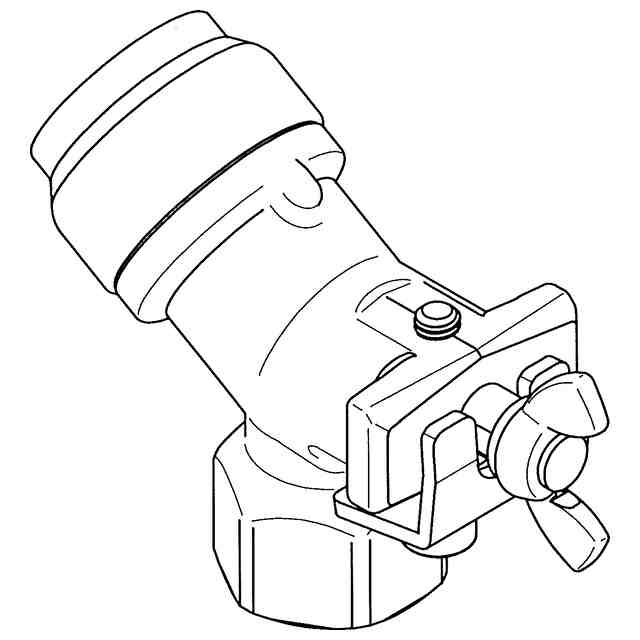

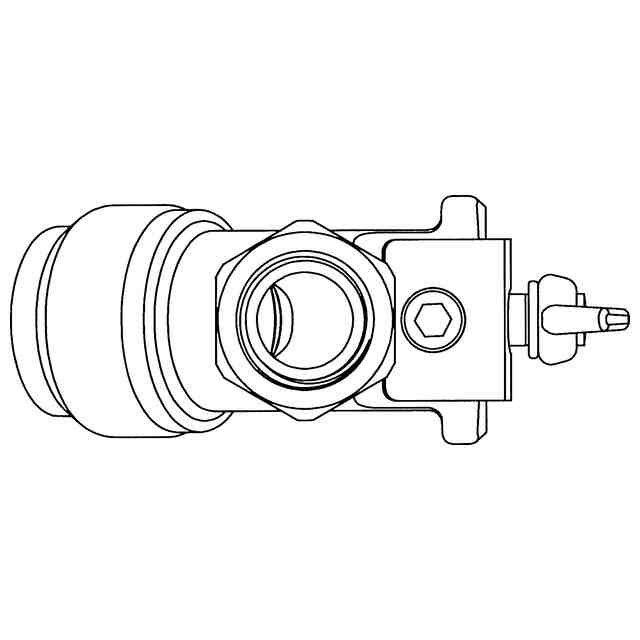

斜視図に現れる稜線(途切れた線)は、形状を特定するための線である。背面図は正面図と対称に表れるため、省略する。
