発行日2025-03-28
公報種別意匠公報(S)
登録番号1794532
登録日2025-03-19
意匠に係る物品配管用マーキング治具
意匠分類K1-05(利器及び工具)
出願番号2024020824
出願日2024-10-08
意匠権者株式会社オンダ製作所,ONDA MFG.CO.,LTD.
代理人

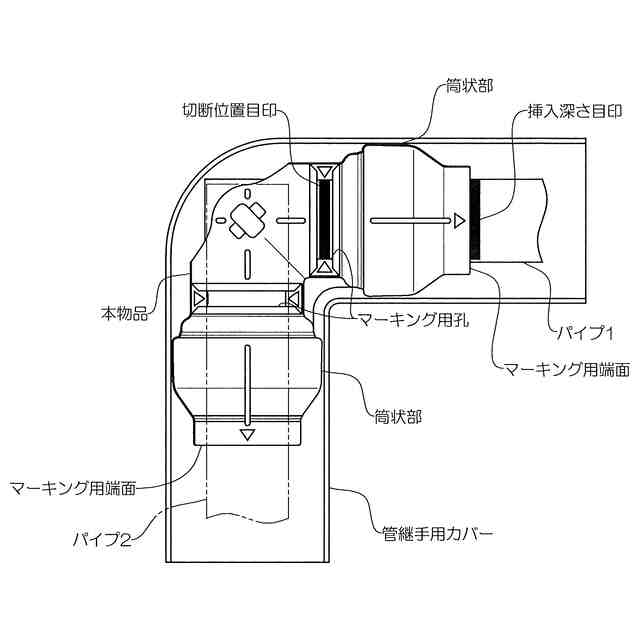

意匠に係る物品の説明この意匠に係る物品は、図示しないエルボ管継手へと接続されるパイプに対して、適切な切断位置目印および挿入深さ目印を付与するために用いられる配管用マーキング治具である。使用状態を示す参考図により説明すると、本物品に設けられる筒状部に、パイプ1を差し込んだ状態で、本物品のマーキング用孔およびマーキング用端面に沿って、切断位置目印および挿入深さ目印をマーキングする。切断位置目印は、パイプを切断する際に利用される。挿入深さ目印は、エルボ管継手への挿入確認に利用される。パイプ1にマーキングが完了した後、本物品に設けられる他方の筒状部を使用して、同様にパイプ2にマーキングを行う。すなわち、パイプ2を差し込んだ状態で、本物品のマーキング用孔およびマーキング用端面に沿って、切断位置目印および挿入深さ目印をマーキングする。また、管継手用カバーと組み合わせることにより、エルボ管継手へのパイプ接続後の配管イメージを事前に確認できる。

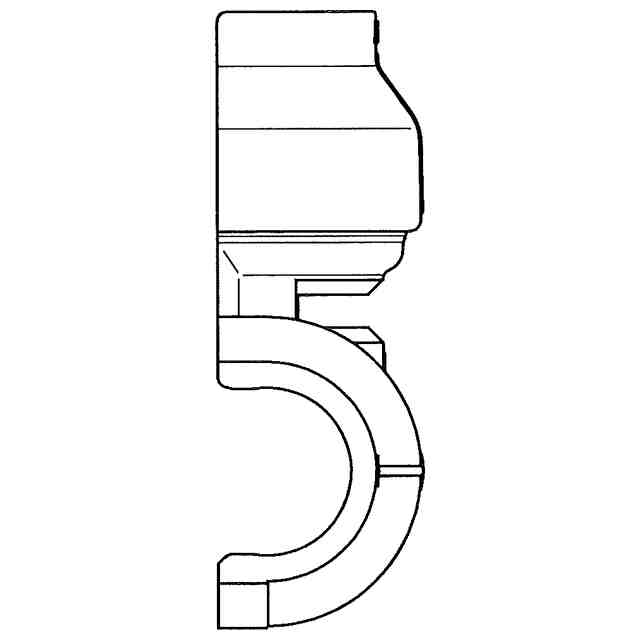

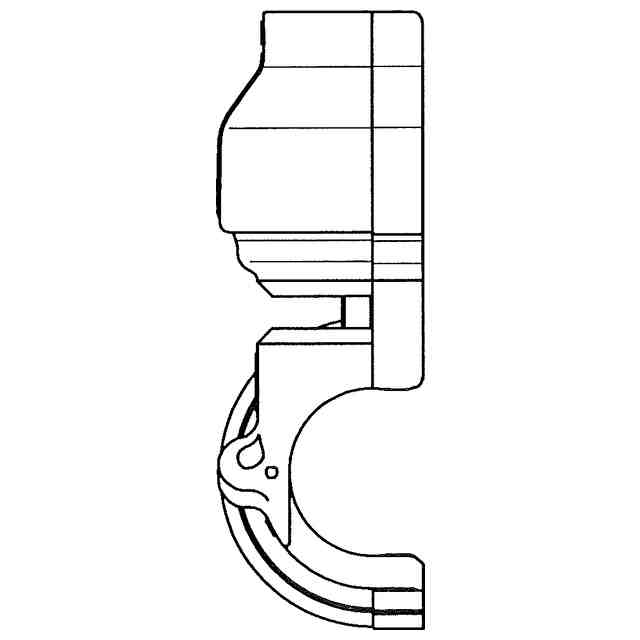

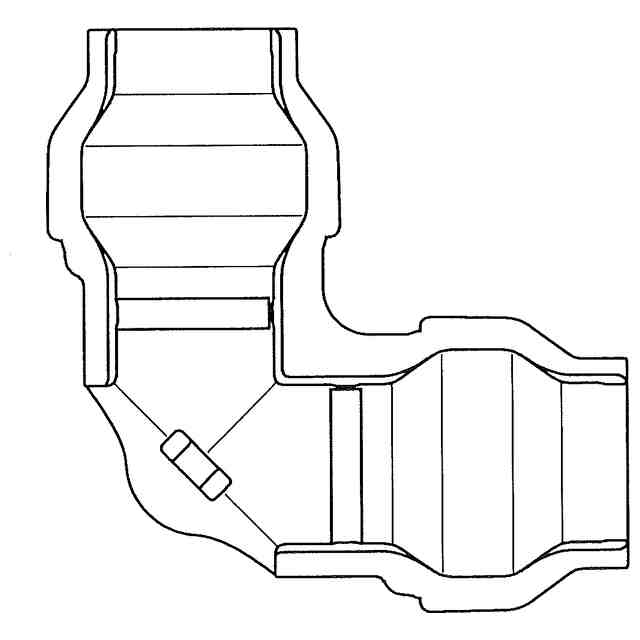

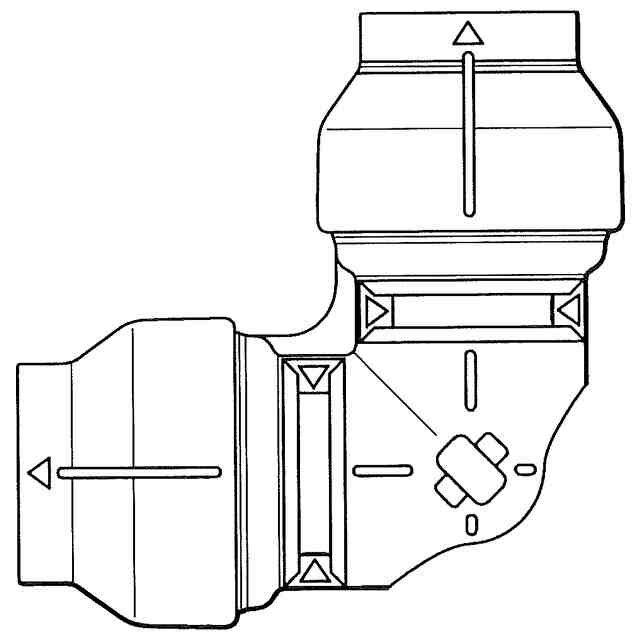

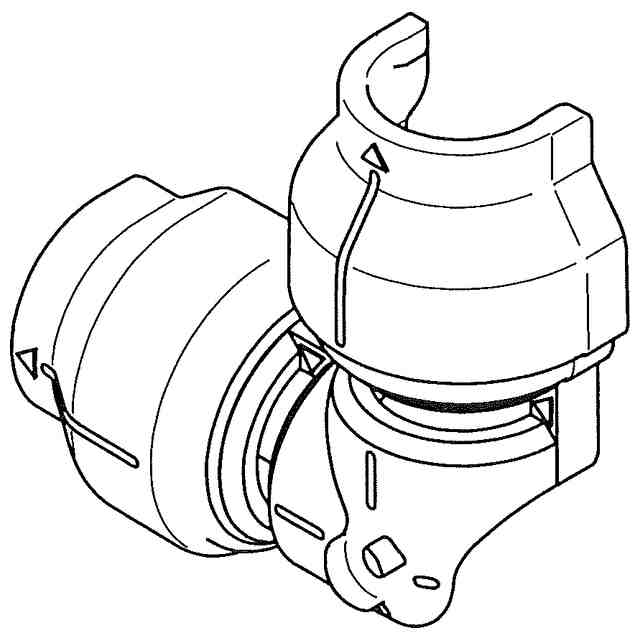

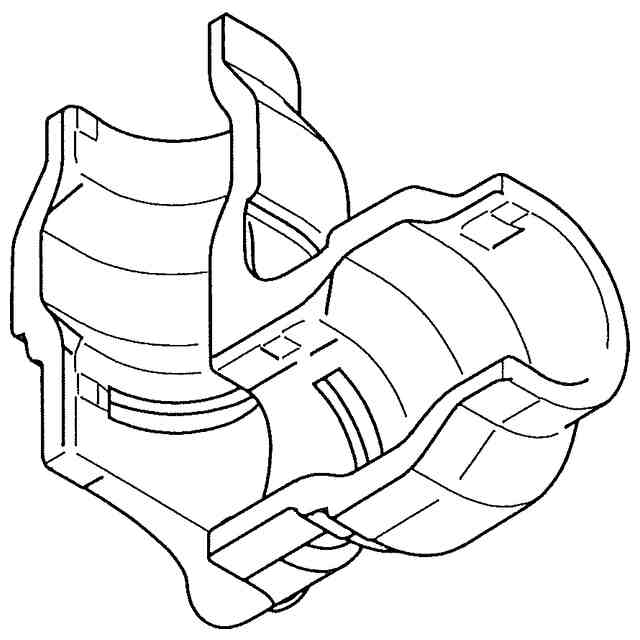

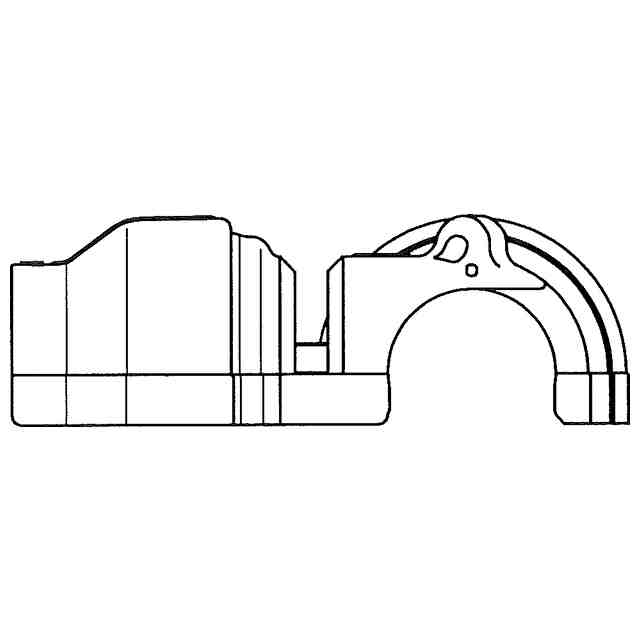

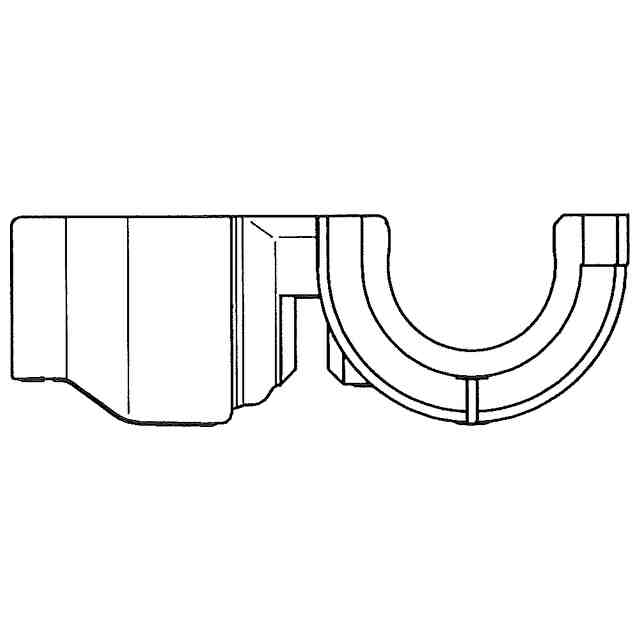

意匠の説明斜視図に現れる稜線(途切れた線)は、形状を特定するための線である。
この意匠をJ-PlatPatで参照する
