意匠ウォッチ

発行日2025-05-02
公報種別意匠公報(S)
登録番号1797725
登録日2025-04-23
意匠に係る物品樹脂管用着脱式継ぎ手
意匠分類M2-433(配線・配管用管、管継ぎ手、バルブ等)
出願番号2024017917
出願日2024-08-30
意匠権者株式会社オンダ製作所,ONDA MFG.CO.,LTD.
代理人

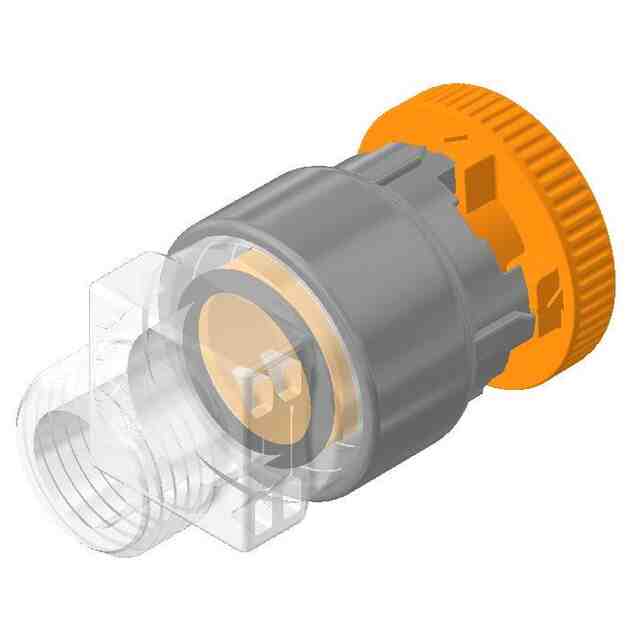

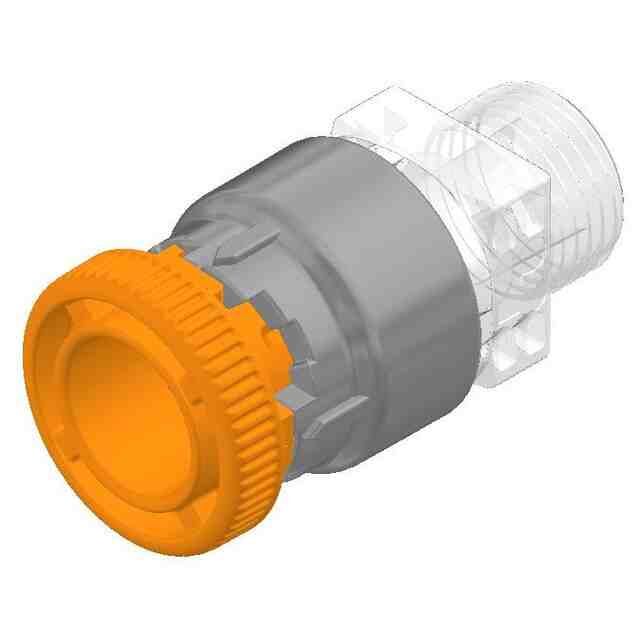

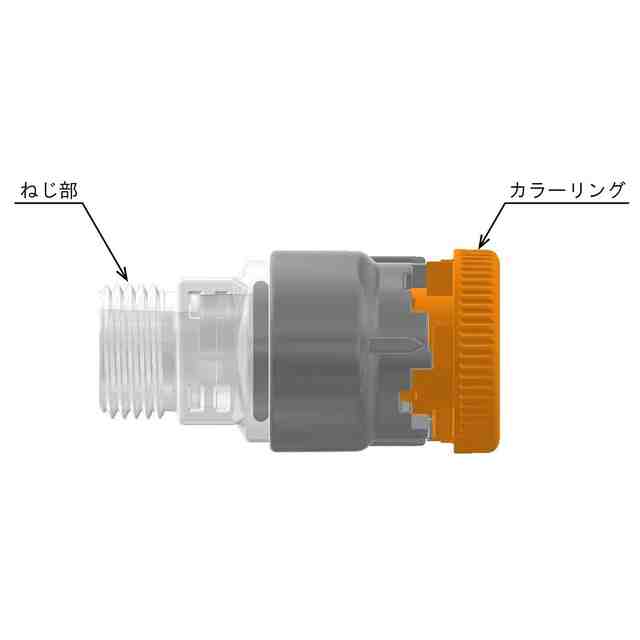

意匠に係る物品の説明この意匠に係る物品は、給水・給湯配管として架橋ポリエチレン管やポリブテン管等の樹脂管を敷設した後、配管経路の圧力検査のために使用する加圧ポンプと樹脂管との接続や、樹脂管の管端の封止に使用する樹脂管用着脱式継ぎ手に関するものである。各部の名称を示す参考図により説明すると、本物品のねじ部には加圧ポンプや封止のためのキャップナットが螺合される。樹脂管をカラーリング側から差込むと内部に設けられるロック部材により樹脂管が保持され本物品と樹脂管とが接続状態となる。接続を解除する際は、カラーリングを回転し押圧することにより内部のロック部材が拡径され樹脂管を離脱することができる。

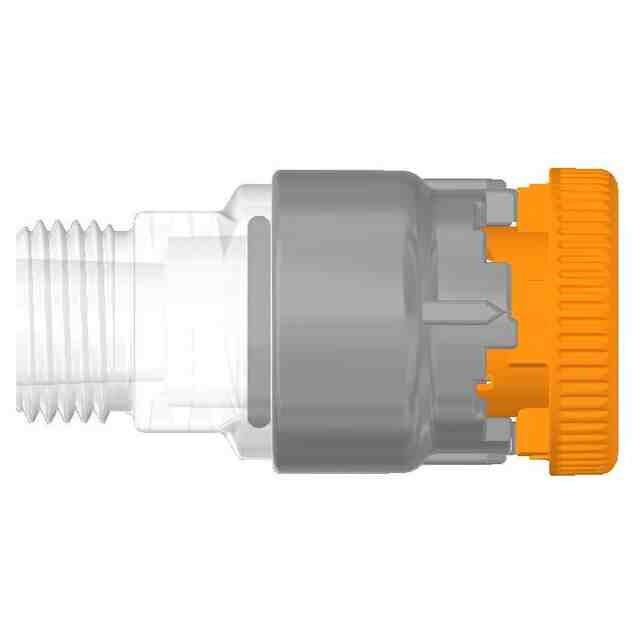

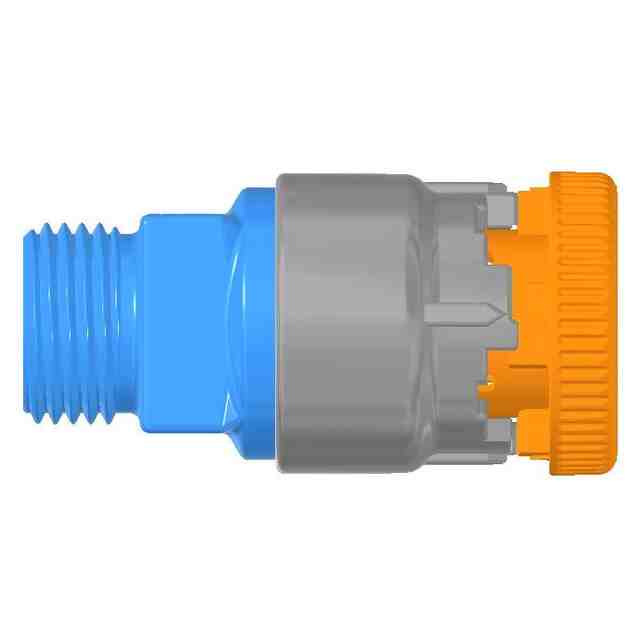

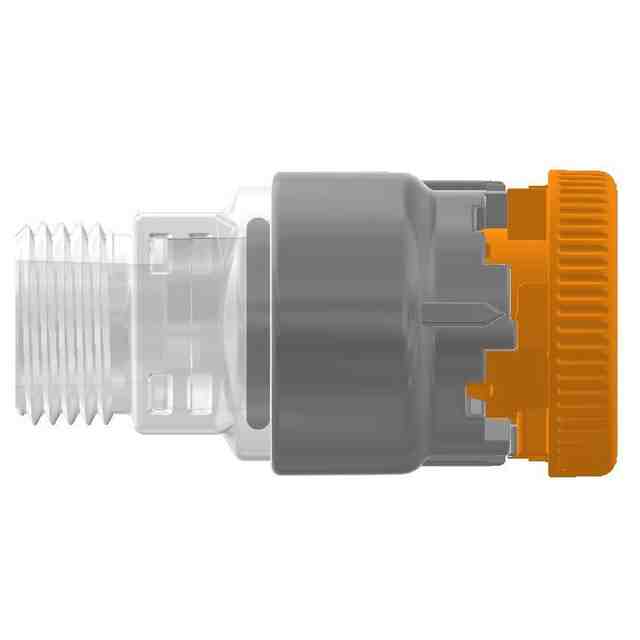

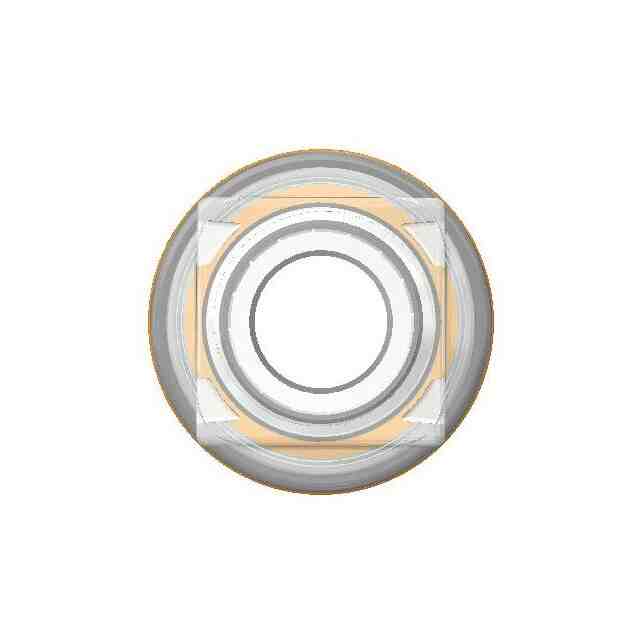

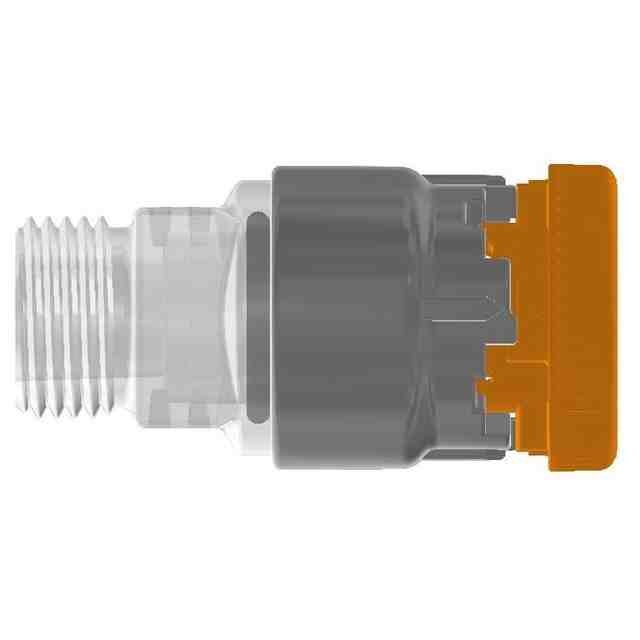

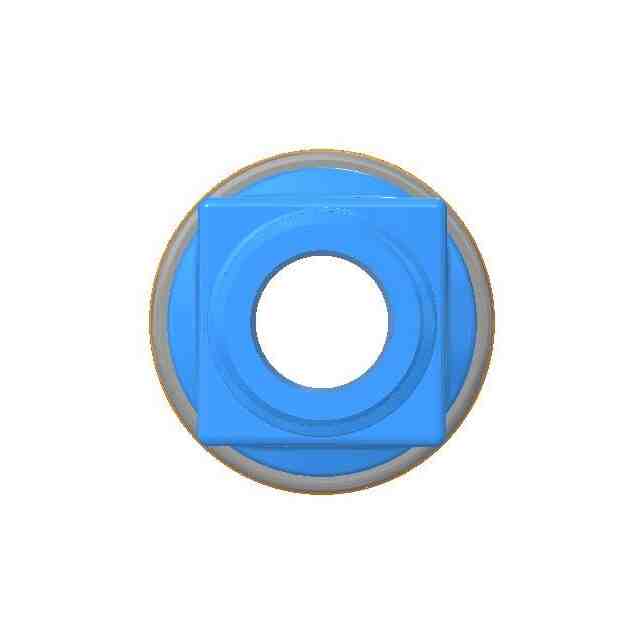

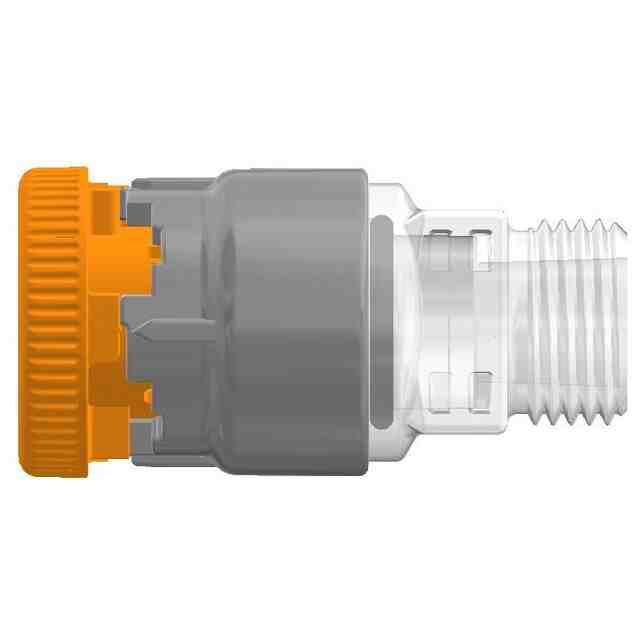

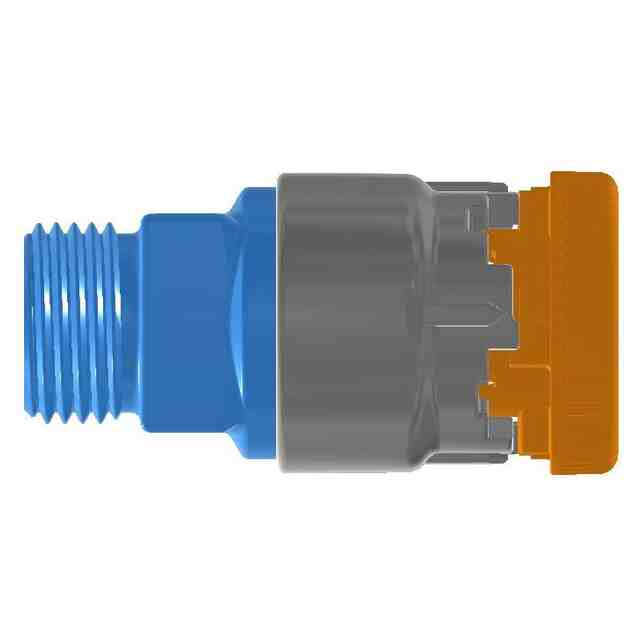

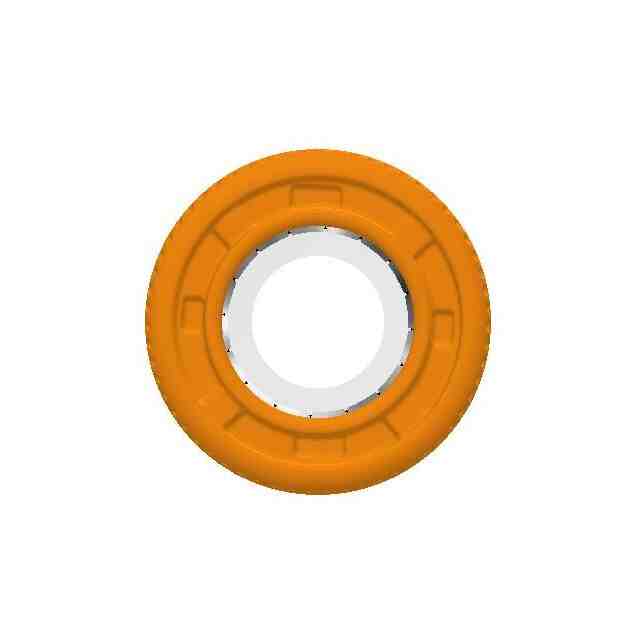

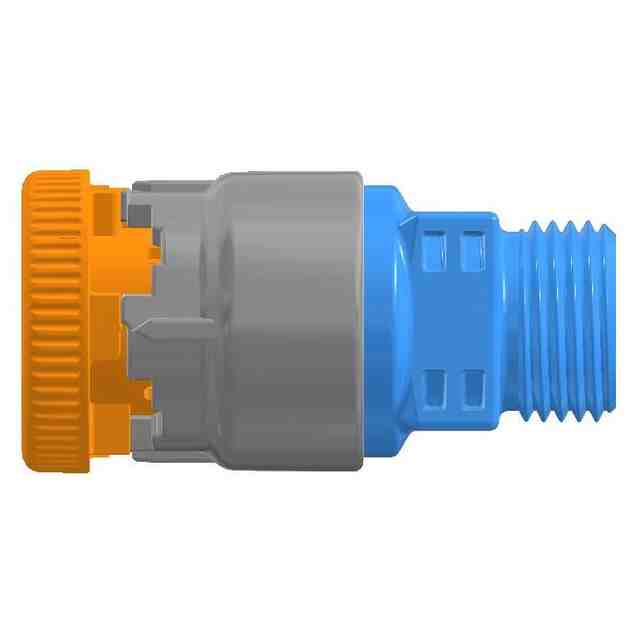

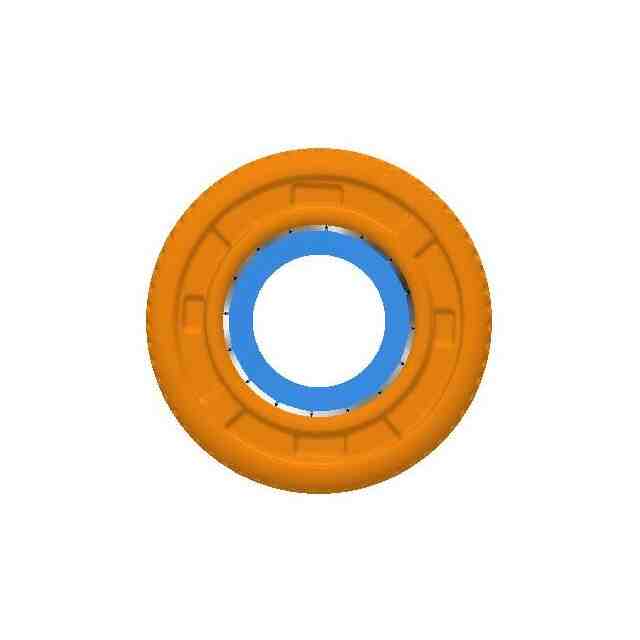

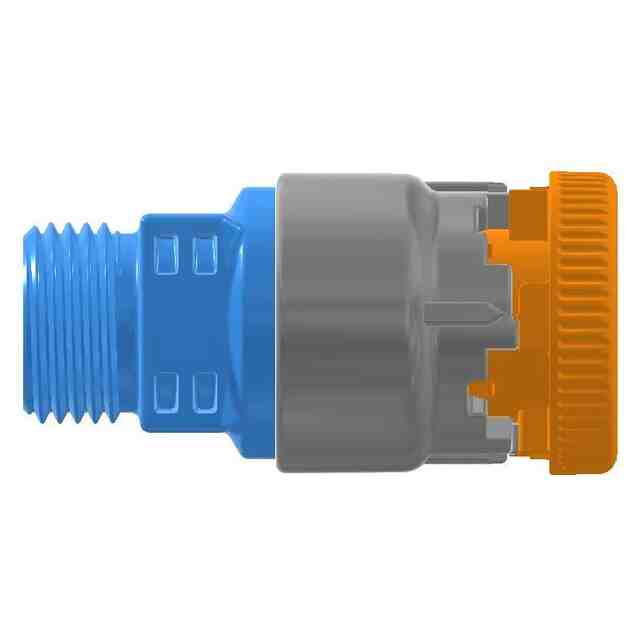

意匠の説明各図に表された濃淡は、いずれも立体形状を特定するためのものである。半透明部を青く着色した参考正面図、半透明部を青く着色した参考背面図、半透明部を青く着色した参考左側面図、半透明部を青く着色した参考右側面図、半透明部を青く着色した参考平面図、半透明部を青く着色した参考底面図において、青く着色した部分は半透明である。

関連意匠
