発行日2025-03-28
公報種別意匠公報(S)
登録番号1794530
登録日2025-03-19
意匠に係る物品浴槽用循環具用検査治具
意匠分類M2-70(配線・配管用管、管継ぎ手、バルブ等)
出願番号2024017624
出願日2024-08-27
意匠権者株式会社オンダ製作所,ONDA MFG.CO.,LTD.
代理人

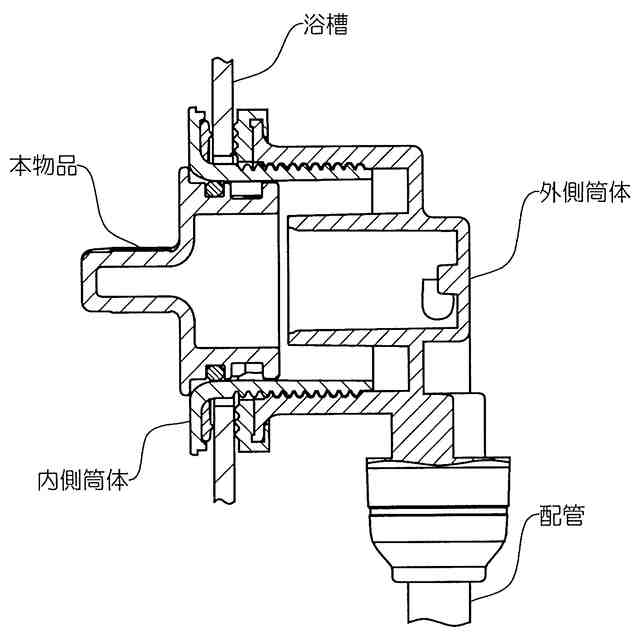

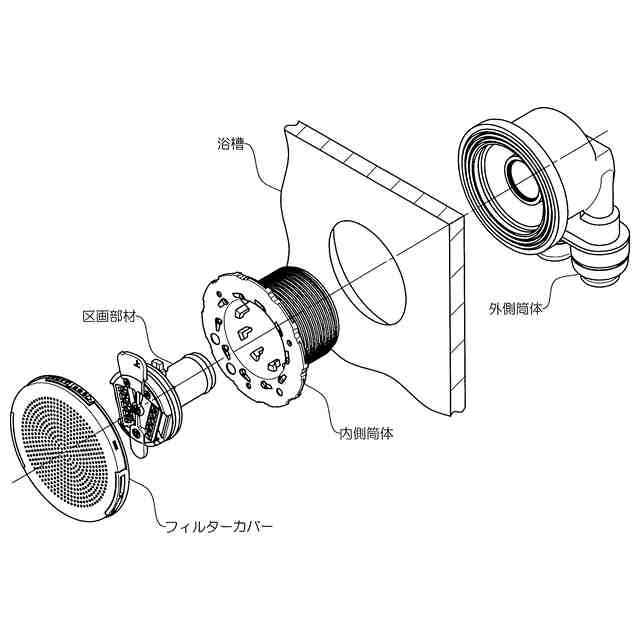

意匠に係る物品の説明この意匠に係る物品は、浴槽用循環具の漏水検査を行う、浴槽用循環具用検査治具に関するものである。使用状態を示す参考図1に示すように、浴槽用循環具は、フィルターカバー、区画部材、内側筒体、外側筒体を備えている。使用状態を示す参考図2に示すように、配管を接続した外側筒体と内側筒体とを浴槽に取り付けた状態で、本物品を外側筒体及び内側筒体に挿入し、外側筒体に取り付けた配管から図示しない給湯器までの漏水検査を行うために使用する。

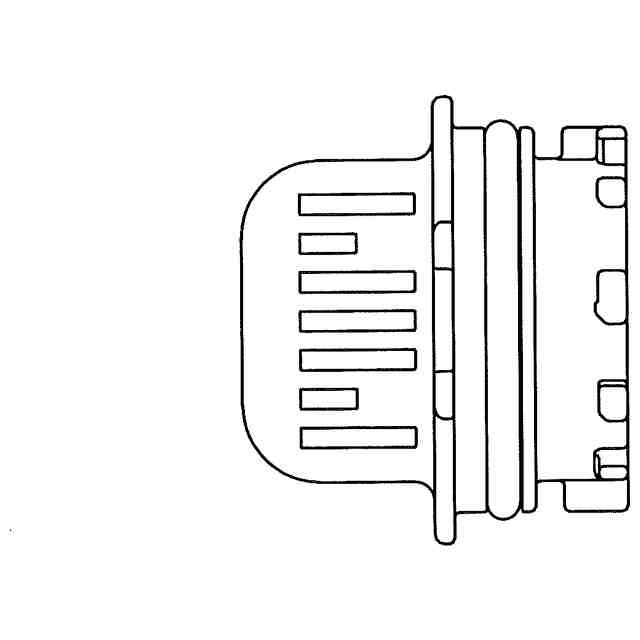

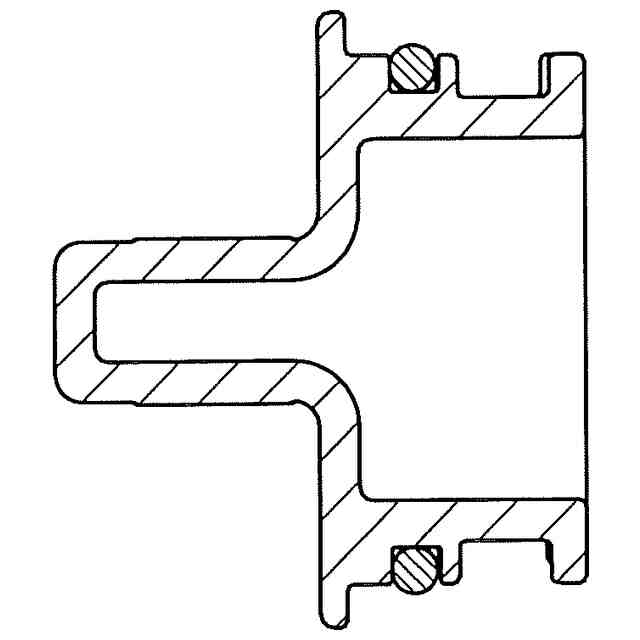

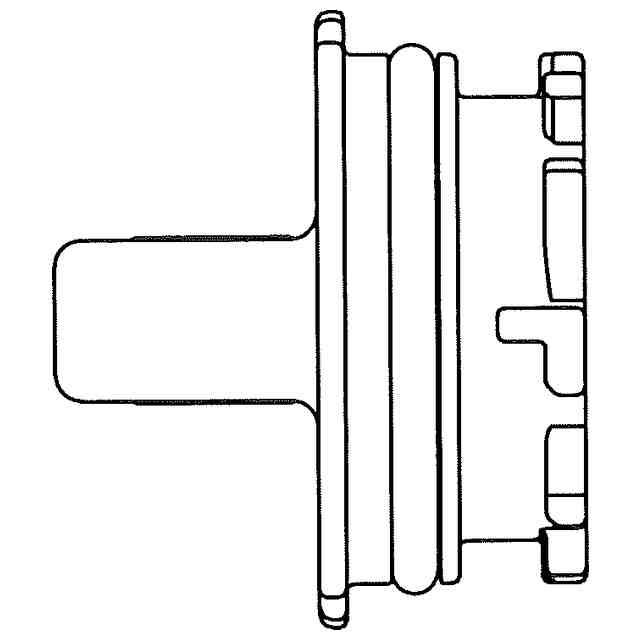

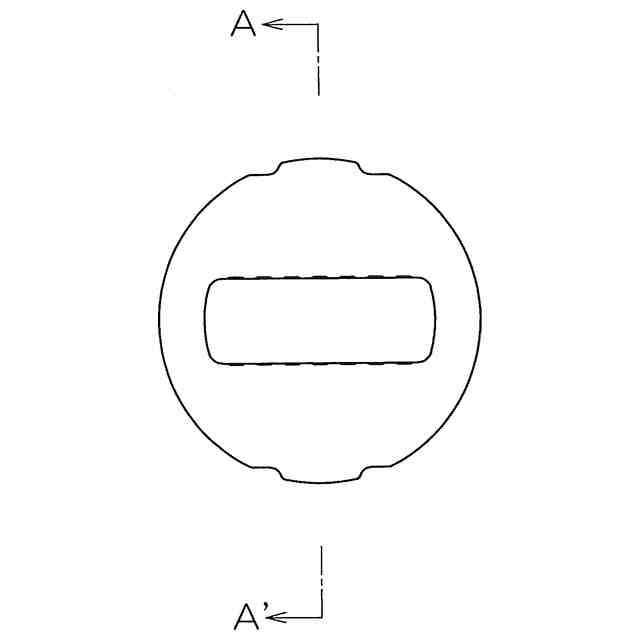

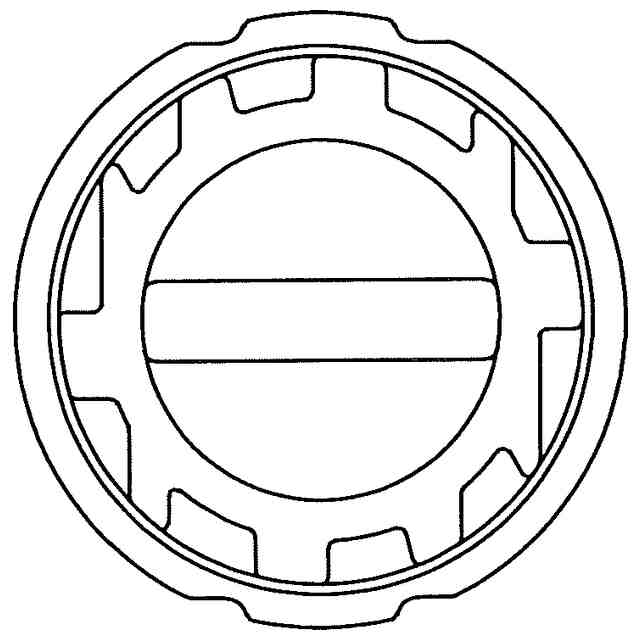

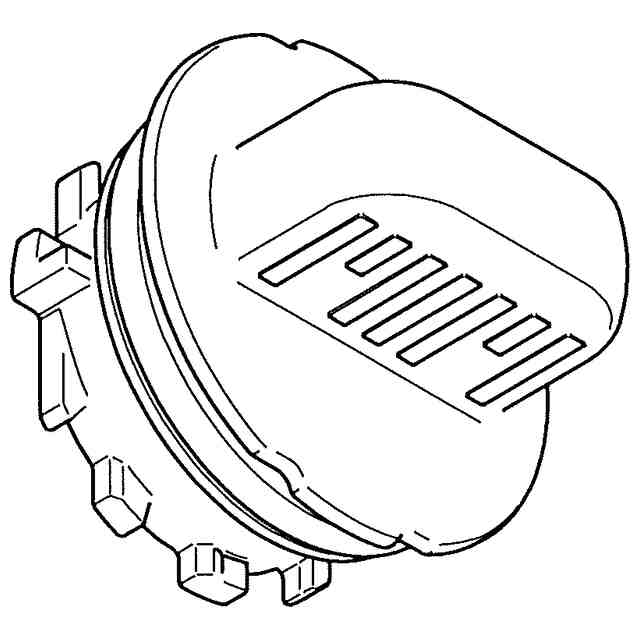

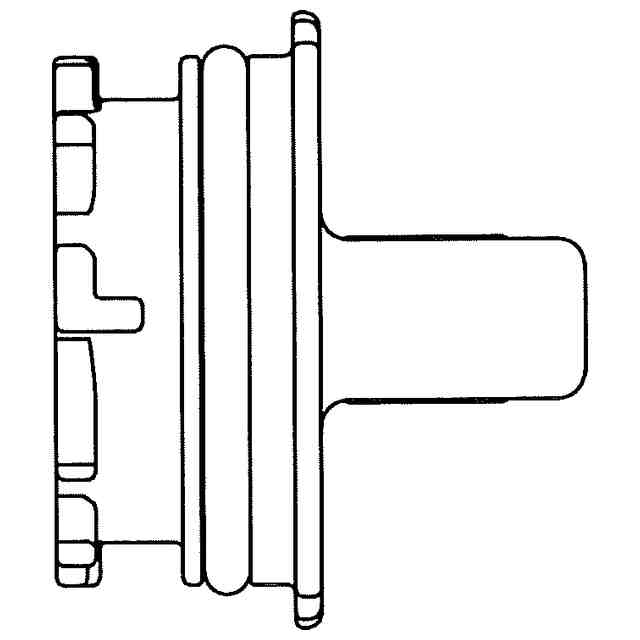

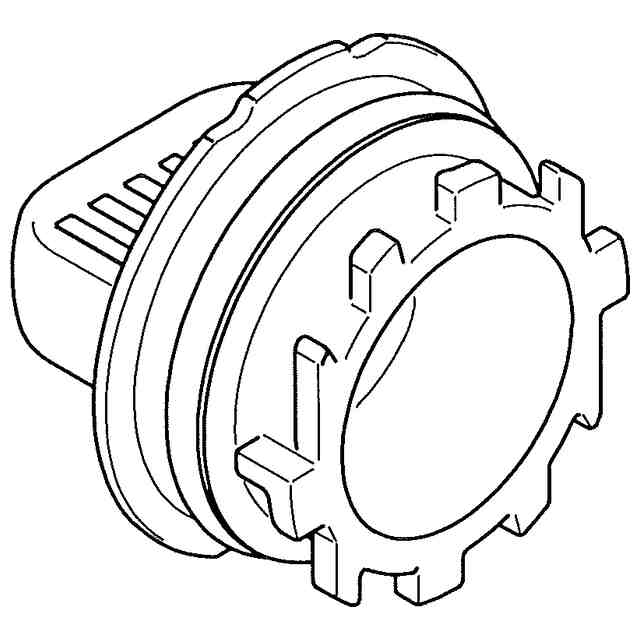

意匠の説明斜視図に現れる稜線(途切れた線)は、形状を特定するための線である。底面図は平面図と同一に表れるため、省略する。
