発行日2024-07-10
公報種別意匠公報(S)
登録番号1775105
登録日2024-07-02
意匠に係る物品ダクト
意匠分類M2-310(配線・配管用管、管継ぎ手、バルブ等)
出願番号2023025629
出願日2023-08-29
意匠権者株式会社松本板金工作所
代理人弁理士法人大手門国際特許事務所

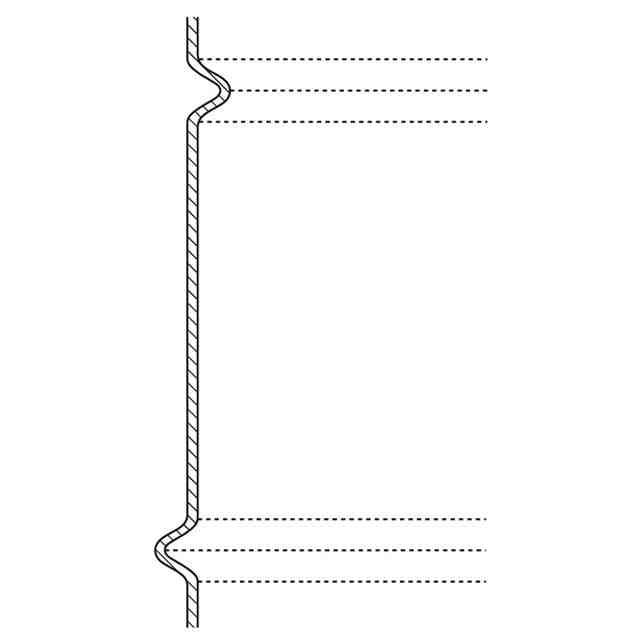

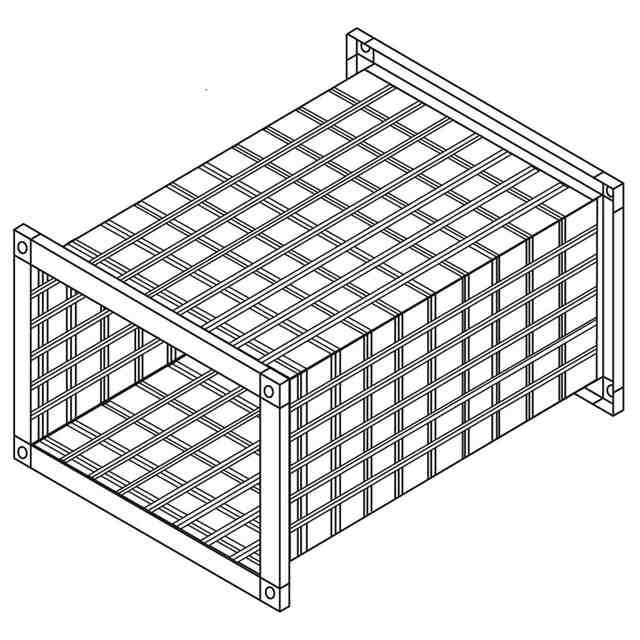

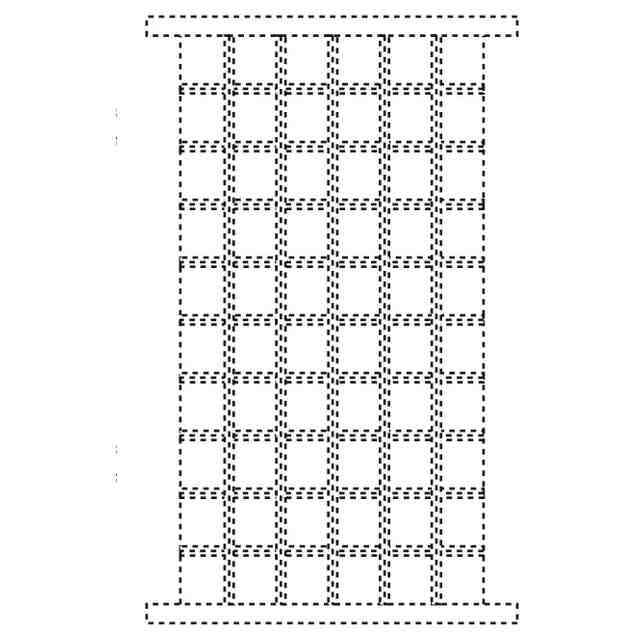

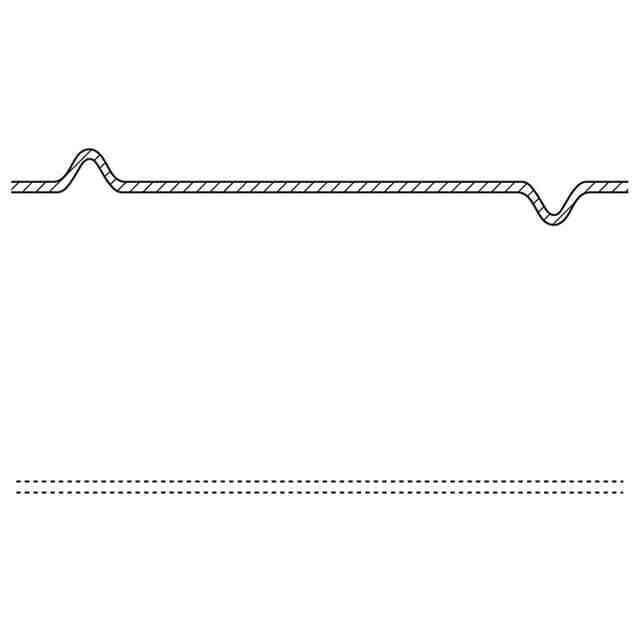

意匠に係る物品の説明本物品は、空調や排気、給気、排煙などに用いられるダクトである。本物品は、ダクトの外周面に、金属薄板を部分的に凹凸に屈曲させたリブを形成し、このリブを正方形格子状に配置している。ダクトの長さ方向とそれに直交する方向に所定間隔で並んだ各リブ群は、凸型リブと凹型リブを交互に並べて形成されている。ダクトの長さ方向に直交する方向のリブ群は、ダクトの長さ方向のリブ群によって途切れた状態となっている。

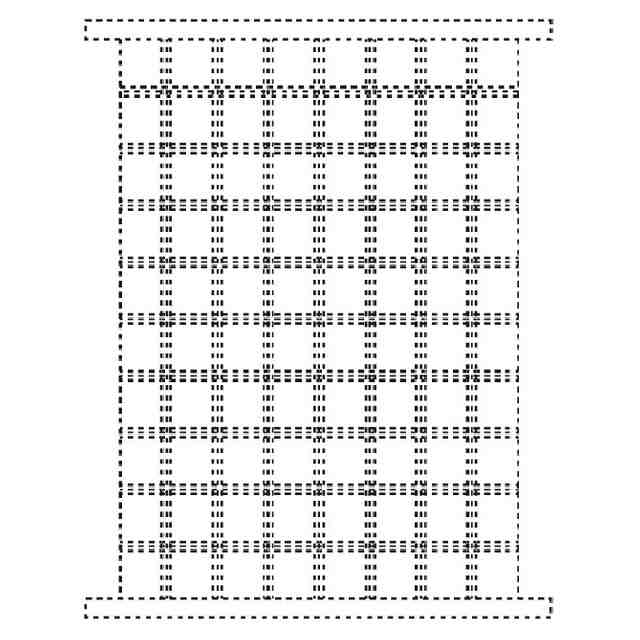

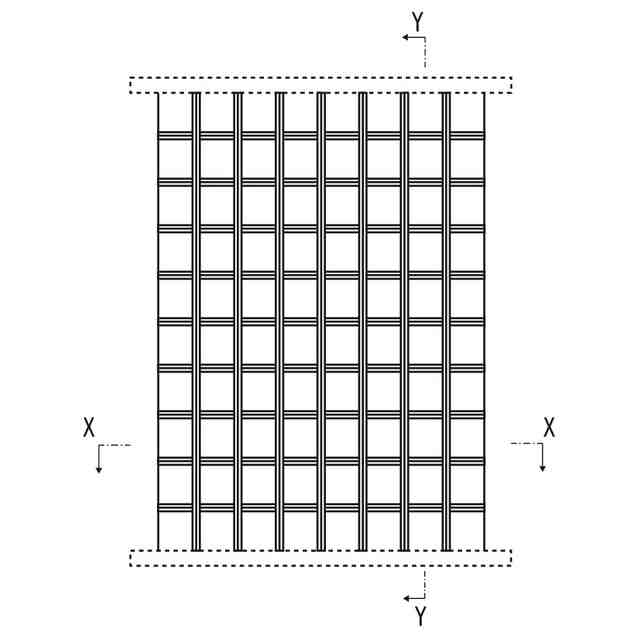

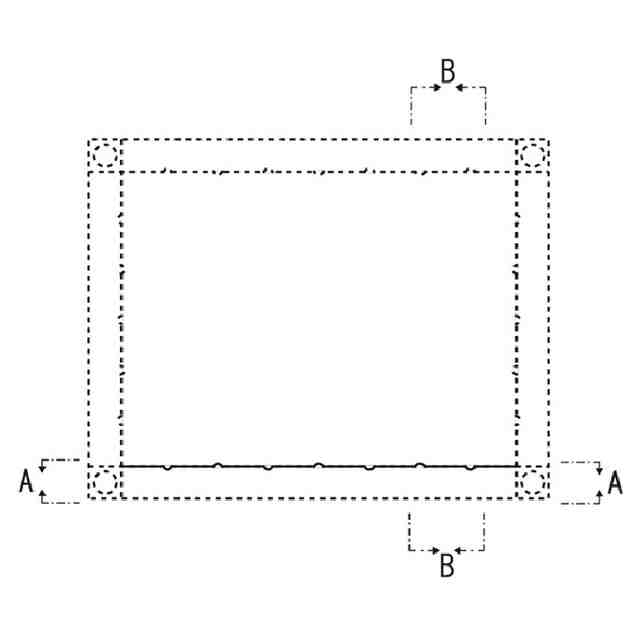

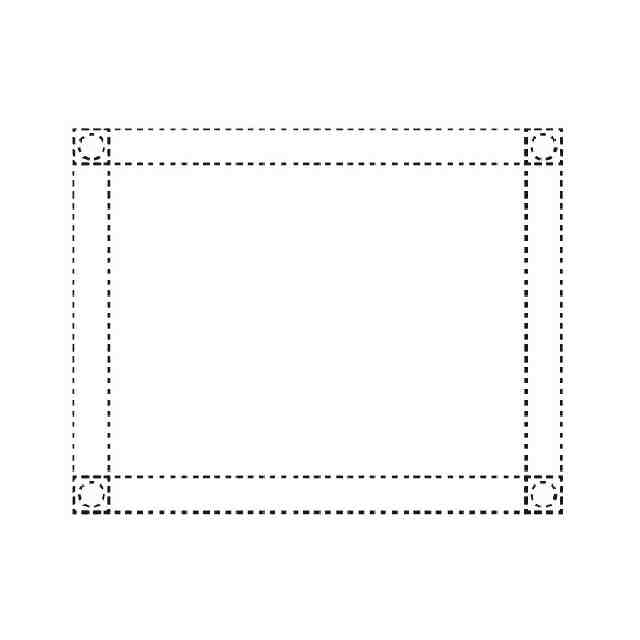

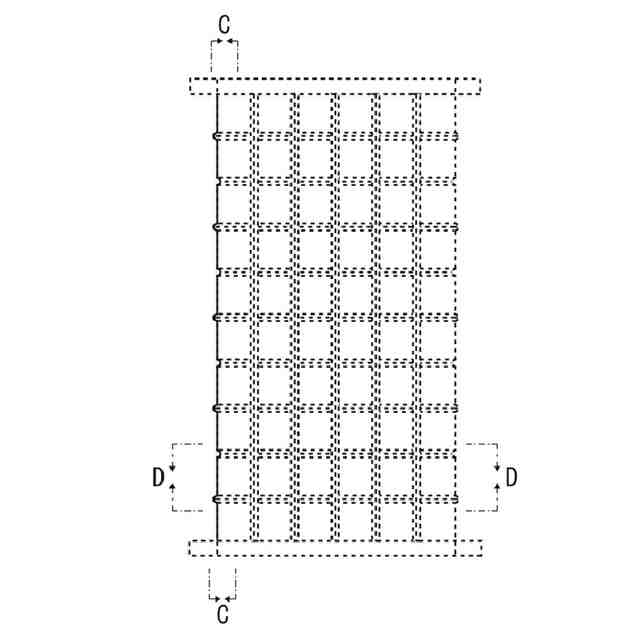

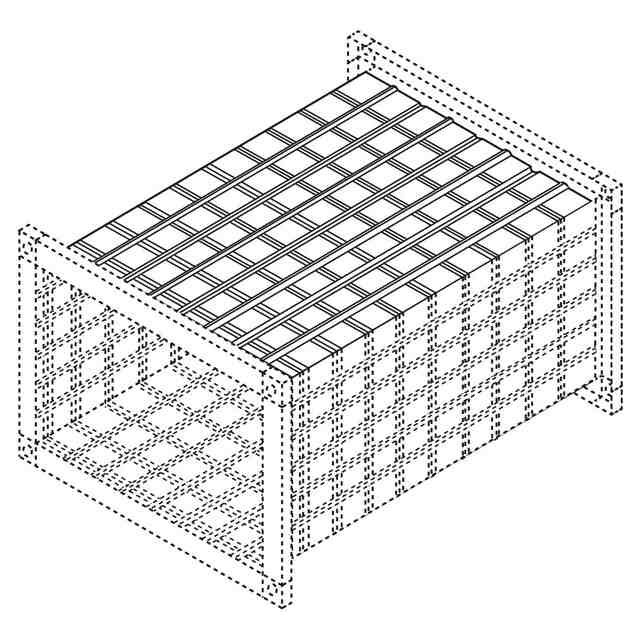

意匠の説明実線部分が、部分意匠として意匠登録を受けようとする部分である。左側面図は右側面図と同一形につき省略する。底面図は平面図と同一形につき省略する。
