発行日2024-07-22
公報種別意匠公報(S)
登録番号1775915
登録日2024-07-11
意匠に係る物品管継手
意匠分類M2-433(配線・配管用管、管継ぎ手、バルブ等)
出願番号2024000401
出願日2024-01-12
意匠権者株式会社ハタノ製作所
代理人個人,個人,個人

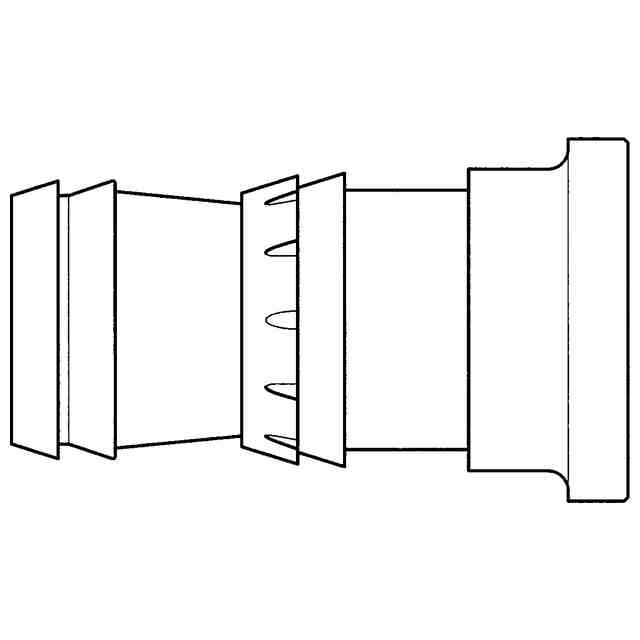

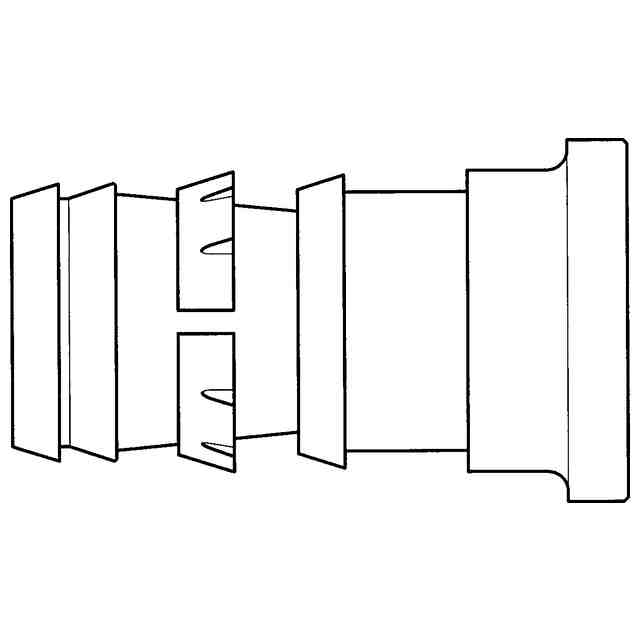

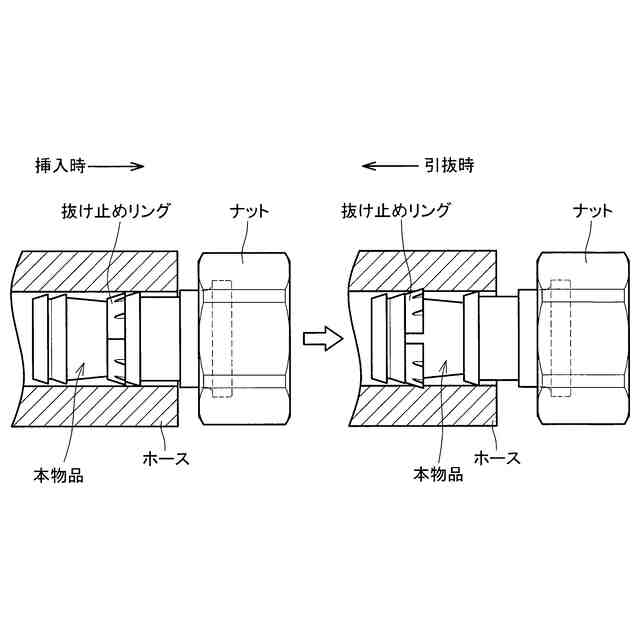

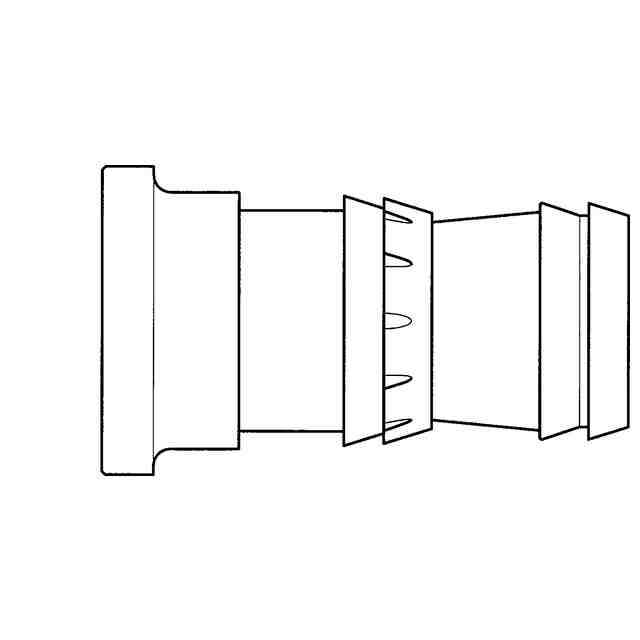

意匠に係る物品の説明本物品は、「正面図」、「変化した状態を示す正面図1」及び「変化した状態を示す正面図2」に示すように、抜け止めリングが可動する管継手である。「使用状態を示す参考図」に示すように、ホース等の挿入時に、抜け止めリングが管径の小さい根元側に移動することによって、弱い力での挿入が可能になり、引抜時には、抜け止めリングが管径の大きい先端側へ移動することによって抜け止めリングが拡径し、意図しない引抜を防止する効果が得られる。

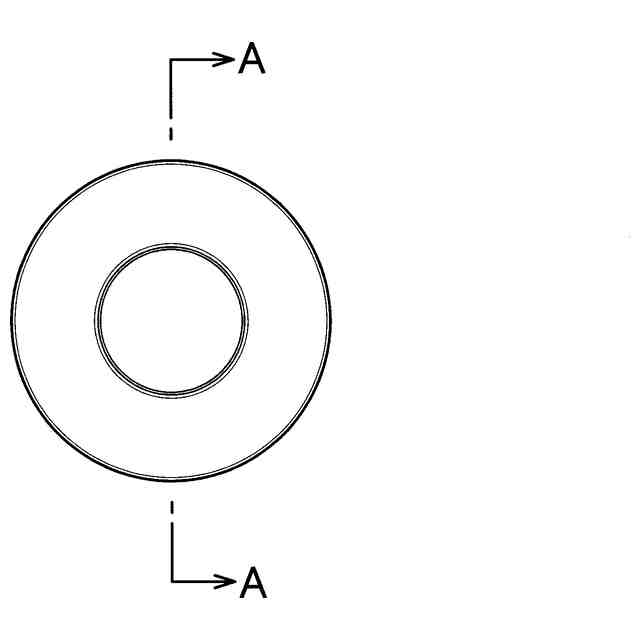

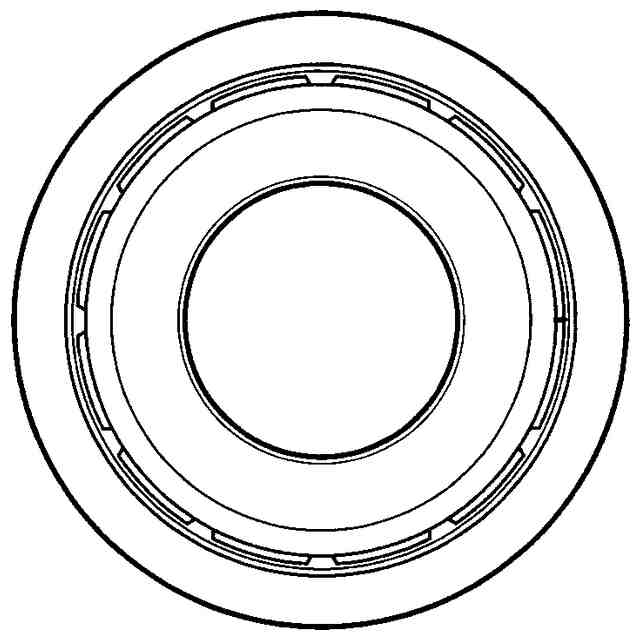

意匠の説明底面図は、平面図と同一につき省略する。
