特許ウォッチ

公開番号2025164733
公報種別公開特許公報(A)
公開日2025-10-30
出願番号2025066844
出願日2025-04-15
発明の名称偏光板用粘着フィルム、偏光板及び表示装置
出願人三星エスディアイ株式会社,SAMSUNG SDI Co., LTD.
代理人弁理士法人高橋・林アンドパートナーズ
主分類G02B 5/30 20060101AFI20251023BHJP(光学)
要約【課題】凝集力が低下することなく、加熱後に高い接着力を有する偏光板用粘着フィルムを提供する。
【解決手段】偏光板用粘着フィルムは、(メタ)アクリル系共重合体、架橋剤、粘着増進剤、及びアミノ基含有シランカップリング剤で表面改質されたセルロースナノクリスタルを含む組成物の硬化物を含み、セルロースナノクリスタルは、(メタ)アクリル系共重合体100重量部に対して0.05重量部乃至0.3重量部で含まれる。硬化物は熱硬化物でもよい。

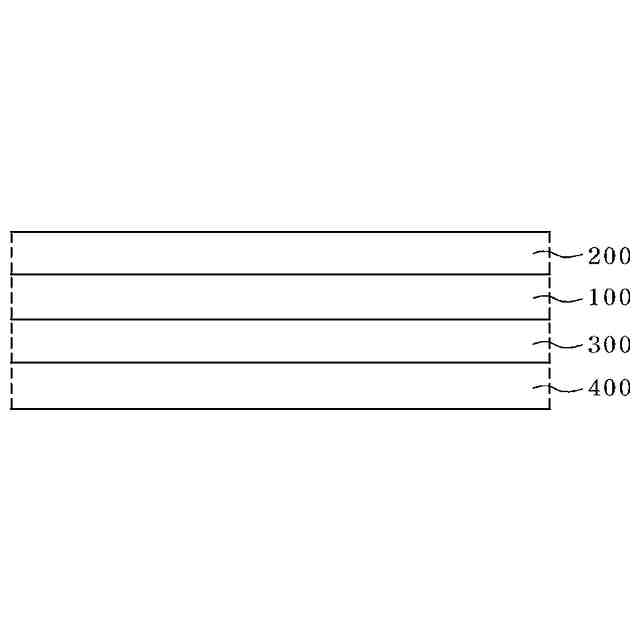

【選択図】図1
特許請求の範囲【請求項１】
（メタ）アクリル系共重合体、架橋剤、粘着増進剤、及びアミノ基含有シランカップリング剤で表面改質されたセルロースナノクリスタルを含む組成物の硬化物を含み、
前記セルロースナノクリスタルは、前記（メタ）アクリル系共重合体１００重量部に対して０．０５重量部乃至０．３重量部で含まれる、偏光板用粘着フィルム。
続きを表示（約 980 文字）【請求項２】
前記硬化物は熱硬化物である、請求項１に記載の偏光板用粘着フィルム。
【請求項３】
クリープが１００μｍ乃至２５０μｍである、請求項１に記載の偏光板用粘着フィルム。
【請求項４】
加熱後の粘着力が７００ｇｆ／２５ｍｍ以上である、請求項１に記載の偏光板用粘着フィルム。
【請求項５】
下記の数式１で表される変化率が１３０％以上であり、
［数式１］
粘着力の変化率＝（ＰＳ１－ＰＳ０）／ＰＳ０×１００
前記数式１において、ＰＳ０は、前記偏光板用粘着フィルムの初期粘着力であり、
ＰＳ１は、前記偏光板用粘着フィルムの加熱後粘着力である、請求項１に記載の偏光板用粘着フィルム。
【請求項６】
前記数式１において、ＰＳ０は、１００ｇｆ／２５ｍｍ乃至４００ｇｆ／２５ｍｍである、請求項５に記載の偏光板用粘着フィルム。
【請求項７】
前記アミノ基含有シランカップリング剤は、アミノプロピルトリアルコキシシラン、フェニルアミノプロピルトリアルコキシシラン、Ｎ－２－（アミノエチル）－３－アミノプロピルトリアルコキシシラン、Ｎ－２－（アミノエチル）－３－アミノプロピルアルキルジアルコキシシラン、３－トリエトキシシリル－Ｎ－（１，３－ジメチルブチリデン）プロピルアミン、及びＮ－（ビニルベンジル）２－アミノエチル－３－アミノプロピルトリメトキシシランヒドロクロリドのうち１種以上を含む、請求項１に記載の偏光板用粘着フィルム。
【請求項８】
前記アミノ基含有シランカップリング剤で表面改質されたセルロースナノクリスタルは、アスペクト比が１乃至５０である、請求項１に記載の偏光板用粘着フィルム。
【請求項９】
前記アミノ基含有シランカップリング剤で表面改質されたセルロースナノクリスタルは、結晶化度が５０％以上である、請求項１に記載の偏光板用粘着フィルム。
【請求項１０】
前記粘着増進剤：前記アミノ基含有シランカップリング剤で表面改質されたナノクリスタルは、前記組成物中に１：０．１乃至１：５の重量比で含まれる、請求項１に記載の偏光板用粘着フィルム。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明の実施形態は、偏光板用粘着フィルム、偏光板、及び表示装置に関する。
続きを表示（約 860 文字）【背景技術】
【０００２】
画像表示パネル、例えば、液晶表示装置などに使用される液晶パネルでは、通常、一対の透明基板の間に配置された液晶層で形成される液晶セルの両側に、粘着剤層を介在して偏光板が積層されている。このような粘着剤層には高い耐久性が要求され、例えば、環境促進試験として通常実施される加熱及び加湿などによる耐久試験において、粘着剤に起因する剥離や浮きなどの問題が発生しないことが要求される。特に、車載用パネルに使用される光学フィルムは、従来に比べて、高温多湿環境下での耐久試験でも粘着剤に起因する剥離や浮きなどの不良が発生しない耐久性が要求されている。
【０００３】
本発明の背景技術は、韓国公開特許第２０１５－００１０５６７号などに開示されている。
【先行技術文献】
【特許文献】
【０００４】
韓国公開特許第２０１５－００１０５６７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本発明の目的は、凝集力が減少することなく、加熱後に高い接着力を有する偏光板用粘着フィルムを提供することにある。
【課題を解決するための手段】
【０００６】
一実施形態によると、偏光板用粘着フィルムが提供される。
【０００７】
偏光板用粘着フィルムは、（メタ）アクリル系共重合体、架橋剤、粘着増進剤、及びアミノ基含有シランカップリング剤で表面改質されたセルロースナノクリスタルを含む組成物の硬化物を含み、セルロースナノクリスタルは、（メタ）アクリル系共重合体１００重量部に対して０．０５重量部乃至０．３重量部で含まれる。
【０００８】
一実施形態によると、偏光板が提供される。
【０００９】
偏光板は、偏光板用粘着フィルムを含む。
【００１０】
一実施形態によると、表示装置が提供される。
（【００１１】以降は省略されています）

関連特許
