公開番号2025105808
公報種別公開特許公報(A)
公開日2025-07-10
出願番号2025072175,2022105326
出願日2025-04-24,2022-06-30
発明の名称遊技機
出願人京楽産業.株式会社
代理人個人,個人
主分類A63F 7/02 20060101AFI20250703BHJP(スポーツ;ゲーム;娯楽)
要約【課題】演出の興趣性を向上させることが可能な遊技機を提供する。
【解決手段】遊技機は、特別遊技が実行される可能性を示唆する示唆画像を実行可能であり、前記示唆画像を強調する強調画像を表示可能であり、第1調整手段に対する操作に応じて演出効果を調整可能であり、第2調整手段に対する操作に応じて演出効果を調整可能であり、前記第1調整手段に対する操作に応じて、所定報知を行うとともに前記強調画像の表示中の音を調整することが可能であり、前記第2調整手段に対する操作に応じて、前記所定報知を行うことなく前記強調画像の表示中の音を調整することが可能である。
【選択図】図35
特許請求の範囲【請求項１】
遊技者に有利な特別遊技を実行可能な遊技機であって、
判定を行う判定手段と、
演出を制御する演出制御手段と、を備え、
前記演出制御手段は、
演出図柄を変動表示させてから前記判定の結果を報知する演出図柄を停止表示させる変動演出を実行することが可能であり、
前記変動演出において、特別遊技が実行される可能性を示唆する示唆演出を実行可能であり、
前記示唆演出を強調する第１強調演出を実行可能であり、
第１調整手段に対する操作に応じて演出効果を調整可能であり、
第２調整手段に対する操作に応じて演出効果を調整可能であり、
第１の操作手段に対する操作を促す操作演出を実行可能であり、
前記操作演出中の前記第１の操作手段に対する操作に応じて、所定演出を実行可能であり、
前記第１の操作手段に対する操作が行われていないときに前記操作演出を強調する演出であって前記所定演出とは異なる第２強調演出を実行可能であり、
前記操作演出において周期的変化を行う変化演出を実行可能であり、
第２の操作手段の操作に関する特定報知を実行可能であり、
前記操作演出中に前記特定報知を実行可能であり、
第１モードと第２モードとのうちの何れかのモードを設定可能であり、
前記第１モードが設定されているときに前記操作演出が行われる場合と前記第２モードが設定されているときに前記操作演出が行われる場合とで、前記第２強調演出中の音を異ならせることが可能であり、
前記第１調整手段に対する操作に応じて、所定報知を行うとともに前記第１強調演出中の音を調整することが可能であり、
前記変化演出には、第１周期で変化可能な第１変化演出と、前記第１周期とは異なる第２周期で変化可能な第２変化演出とがある、遊技機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、特別遊技を実行するか否かを判定し、その判定結果に基づく演出を実行する遊技機に関する。
続きを表示（約 5,700 文字）【背景技術】
【０００２】
従来の遊技機では、始動口に遊技球が入賞して特別遊技を実行するか否かが判定されると、特別図柄表示器において、特別図柄が変動表示された後に判定結果を示す態様の特別図柄が停止表示される。特許文献１に記載の遊技機では、所定の画像表示装置において、特別図柄の変動表示に伴って演出図柄が変動表示され、特別図柄が停止表示されるのに伴って、判定結果を示す態様で演出図柄が停止表示される。
【先行技術文献】
【特許文献】
【０００３】
特開２０１５－９６０９１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
従来の遊技機では、演出の興趣性を向上させるという点においては改善の余地があった。
【０００５】
それ故に、本発明の目的は、演出の興趣性を向上させることが可能な遊技機を提供することである。
【課題を解決するための手段】
【０００６】
本発明は、上記の課題を解決するために以下の構成を採用した。
【０００７】
本発明に係る遊技機は、遊技者に有利な特別遊技を実行可能な遊技機であって、判定を行う判定手段と、演出を制御する演出制御手段と、を備え、前記演出制御手段は、演出図柄を変動表示させてから前記判定の結果を報知する演出図柄を停止表示させる変動演出を実行することが可能であり、前記変動演出において、特別遊技が実行される可能性を示唆する示唆演出を実行可能であり、前記示唆演出を強調する第１強調演出を実行可能であり、第１調整手段に対する操作に応じて演出効果を調整可能であり、第２調整手段に対する操作に応じて演出効果を調整可能であり、第１の操作手段に対する操作を促す操作演出を実行可能であり、前記操作演出中の前記第１の操作手段に対する操作に応じて、所定演出を実行可能であり、前記第１の操作手段に対する操作が行われていないときに前記操作演出を強調する演出であって前記所定演出とは異なる第２強調演出を実行可能であり、前記操作演出において周期的変化を行う変化演出を実行可能であり、第２の操作手段の操作に関する特定報知を実行可能であり、前記操作演出中に前記特定報知を実行可能であり、第１モードと第２モードとのうちの何れかのモードを設定可能であり、前記第１モードが設定されているときに前記操作演出が行われる場合と前記第２モードが設定されているときに前記操作演出が行われる場合とで、前記第２強調演出中の音を異ならせることが可能であり、前記第１調整手段に対する操作に応じて、所定報知を行うとともに前記第１強調演出中の音を調整することが可能であり、前記変化演出には、第１周期で変化可能な第１変化演出と、前記第１周期とは異なる第２周期で変化可能な第２変化演出とがある。
【発明の効果】
【０００８】
本発明によれば、演出の興趣性を向上させることが可能である。
【図面の簡単な説明】
【０００９】

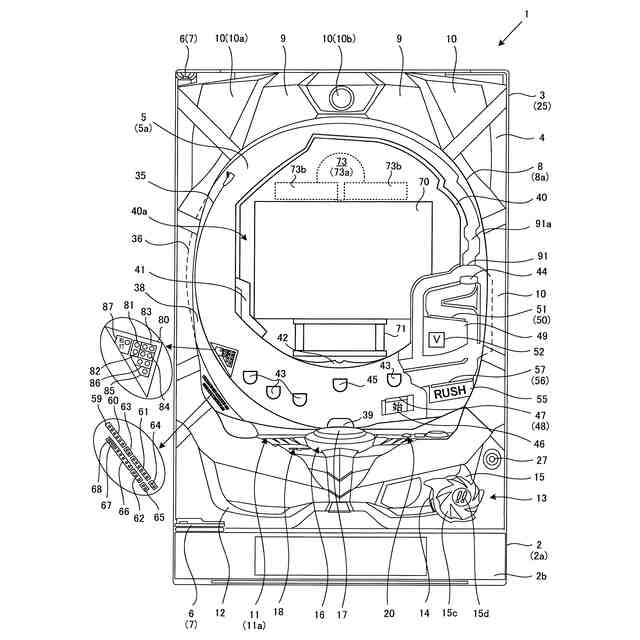

パチンコ遊技機１の正面図

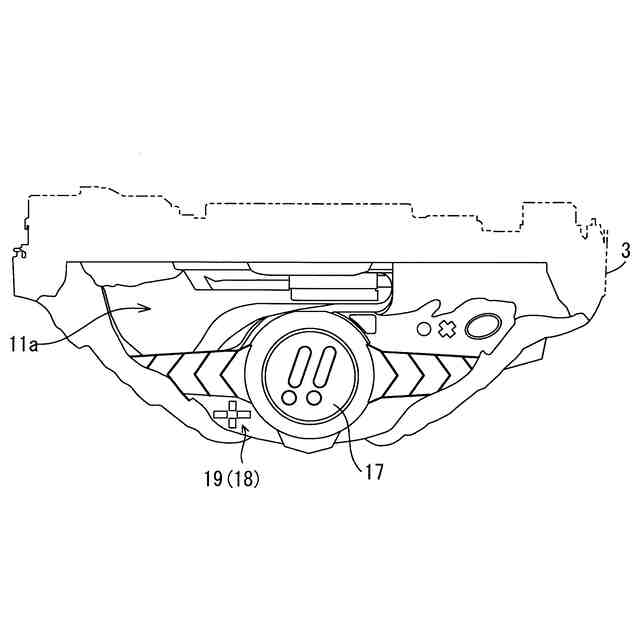

遊技機１の前面側の一部分の平面図

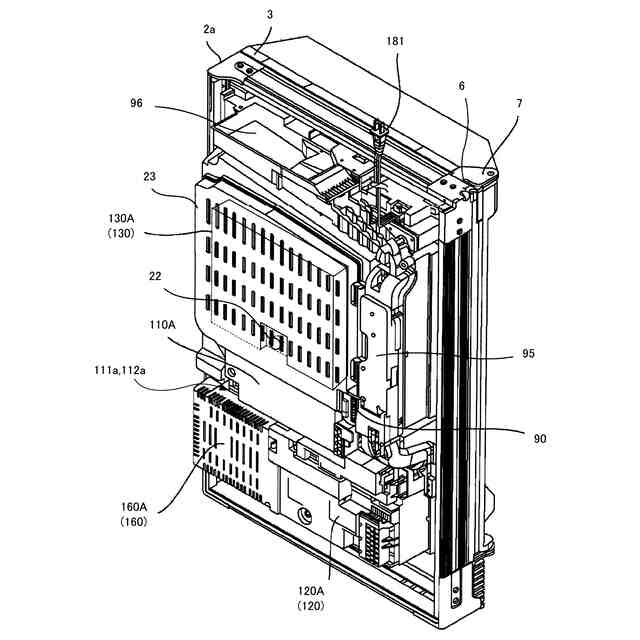

遊技機１の裏面側の斜視図
遊技機１の全体のブロック図

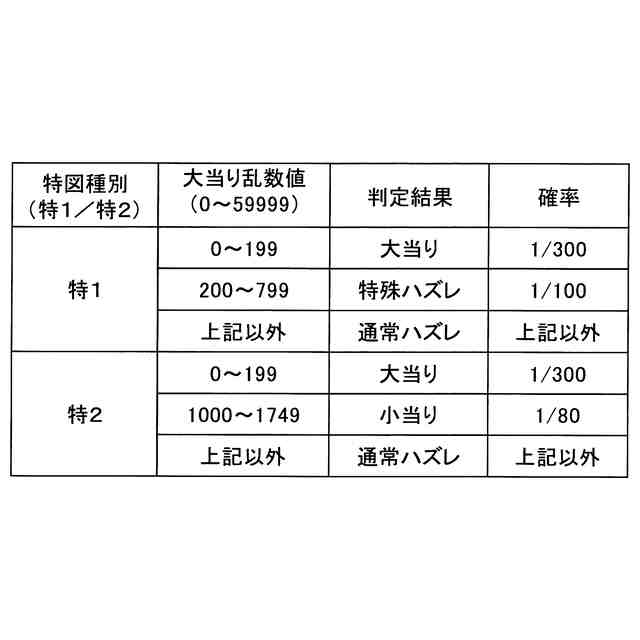

第１の実施形態の遊技機１の大当り判定テーブルの一例を示す図

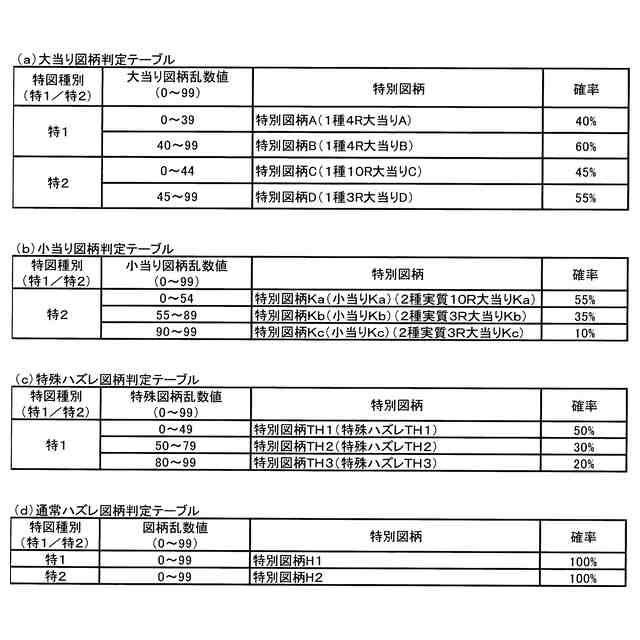

第１の実施形態における遊技機１の図柄判定テーブルの一例を示す図

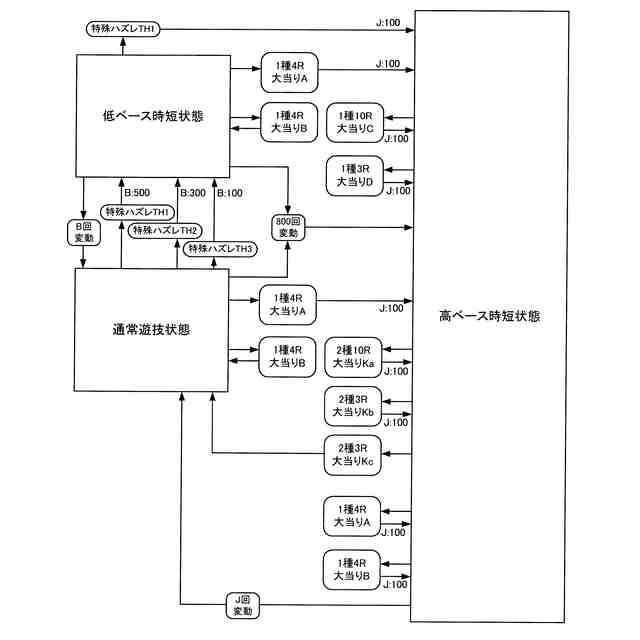

第１の実施形態の遊技機１の遊技フローの一例を示す図

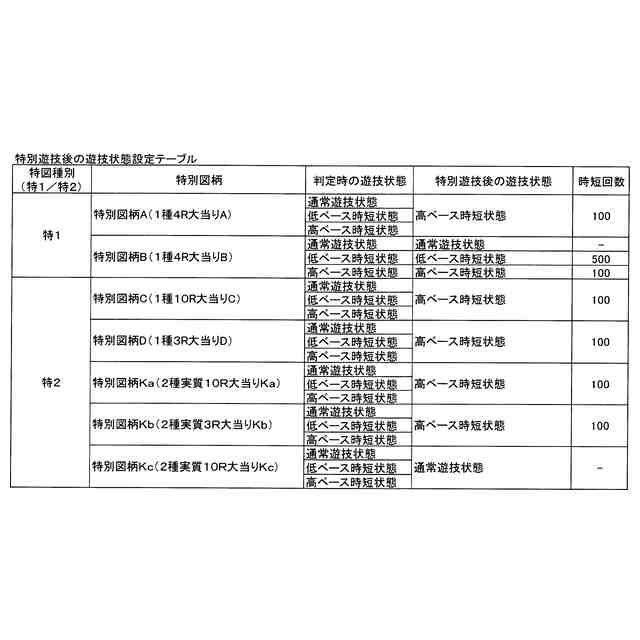

特別図柄判定の結果が大当りである場合において大当り遊技後に設定される遊技状態の一例を示す図
特別図柄判定の結果が特殊ハズレである場合において特殊ハズレを示す特別図柄が停止した後に設定される遊技状態の一例を示す図
通常モードにおいて第１画像表示装置７０の画面に表示される画像の一例を示す図
通常モードにおいて行われる特別図柄判定の結果が大当りである場合においてＳＰＳＰリーチ演出が行われる場合の演出の一例を示したタイミングチャートを示す図
図１１の各タイミングにおける演出の一例を示す図
図１２に続いて行われる演出の一例を示す図
通常モードにおいてＳＰＳＰリーチ演出において大当りを示唆する演出図柄が表示される場合において大当り図柄強調演出の一例を示す図
特殊モードにおいて大当りを示唆する演出図柄が表示される場合における大当り図柄強調演出の一例を示す図
通常モードにおける変動開始からＮリーチ演出までのタイミングチャートの一例を示す図
通常モードにおける変動開始からＮリーチ演出までの演出の一例であって、図１６における各タイミングで画面に表示される画像の一例を示す図
通常モードにおける変動開始からＮリーチ演出までの演出の一例であって、リーチ図柄として別の演出図柄が用いられる場合の演出の一例を示す図
特殊モードにおける変動開始からＮリーチ演出までの演出の一例を示す図
特殊モードにおける変動開始からＮリーチ演出までの演出の一例であって、リーチ図柄として別の演出図柄が用いられる場合の演出の一例を示す図
通常モードにおけるＳＰリーチ演出以降の演出のタイミングチャートの一例を示す図
通常モードにおけるＳＰリーチ演出以降の演出の一例であって、図２１における各タイミングで画面に表示される画像の一例を示す図
図２２と異なる演出図柄を用いてリーチ演出が行われる場合の演出の一例を示す図
特殊モードにおけるＳＰリーチ演出以降の演出の一例を示す図
通常モードにおけるＳＰリーチ演出以降の演出の一例であって、ＳＰＳＰリーチ演出においてハズレが報知される場合の演出の一例を示す図
通常モードにおける全回転リーチ演出の一例を示す図
ハズレを示す演出図柄が停止表示される場合の演出の一例を示す図
リーチ演出が行われる前の予告演出の直前にボタン短押し操作演出が行われる場合の演出の一例を示す図
リーチ演出が行われる前の予告演出の直前に連打操作演出が行われる場合の演出の一例を示す図
リーチ演出が行われる前の予告演出の直前にボタン長押し操作演出が行われる場合の演出の一例を示す図
擬似１の変動表示中に実行される操作演出と操作に応じた予告演出との一例を示す図
擬似２の変動表示中に実行される操作演出と操作に応じた予告演出との一例を示す図
大当り遊技が行われた後の特別図柄の変動に関するタイミングチャートの一例を示す図
時短モードにおける演出の一例であって、図３３における各タイミングで画面に表示される画像の一例を示す図
特定報知Ａと特定報知Ｂとを比較した図
主制御部１００におけるメイン処理を示すフローチャート
主制御部１００におけるタイマ割込処理を示すフローチャート
図３７のステップＳ２００における入力制御処理の詳細フローチャート
図３８のステップＳ２１０における第１始動口スイッチ処理の詳細フローチャート
図３８のステップＳ２２０における第２始動口スイッチ処理の詳細フローチャート
図３８のステップＳ２５０における特定領域スイッチ処理の詳細フローチャート
図３７のステップＳ３００における特図特電制御処理の詳細フローチャート
図４２のステップＳ３２０における特別図柄判定処理を示すフローチャート
図４３のステップＳ３２０７の大当り判定処理を示すフローチャート
図４３のステップＳ３２０８の変動パターン決定処理を示すフローチャート
通常遊技状態において用いられる通常用変動パターンテーブルＴｎの一例を示す図
低ベース時短状態において用いられる低ベース時短用変動パターンテーブルＴａの一例を示す図
高ベース時短状態において用いられる変動パターンテーブルＴｂの一例を示す図
図４２のステップＳ３３０の特別図柄変動処理を示すフローチャート
図４２のステップＳ３４０の特別図柄停止処理を示すフローチャート
図４２のステップＳ３５０の大当り遊技処理を示す詳細フローチャート
図４２のステップＳ３６０の小当り遊技処理を示すフローチャート
図４２のステップＳ３７０における大当り遊技終了処理を示すフローチャート
演出制御部１３０において行われるタイマ割込み処理の一例を示すフローチャート
図５４のステップＥ１０におけるコマンド受信処理の一例を示すフローチャート
図５５のステップＥ１１３における変動開始コマンド処理の一例を示すフローチャート
画像音響制御部１４０において行われるタイマ割込み処理の一例を示すフローチャート
第２の実施形態における遊技機１の図柄判定テーブルの一例を示す図
第２の実施形態の遊技機１の遊技フローの一例を示す図
特別図柄判定の結果が大当りである場合において大当りを示す特別図柄が停止したときの大当り遊技後の遊技状態の一例を示す図
特別図柄判定の結果が特殊ハズレである場合において特殊ハズレを示す特別図柄が停止した後の遊技状態の一例を示す図
第２の実施形態における電源投入後のモード設定を説明する図
第２の実施形態における大当り遊技後の遊技状態と背景の設定を説明する図
第２の実施形態の変形例における電源投入後のモード設定を説明する図
第２の実施形態の変形例における大当り遊技後の遊技状態と背景の設定を説明する図
第３の実施形態の遊技フローの一例を示す図
第５の実施形態における大当り判定テーブルの一例を示す図
第５の実施形態における図柄判定テーブルの一例を示す図
第５の実施形態における各期間において設定される変動パターンテーブルの一例を示す図
第５の実施形態の遊技機１の遊技フローの一例を示す図
通常遊技状態のときに設定される通常モードにおいて第１画像表示装置７０の画面に表示される画像の一例を示す図
ＲＷＭクリア操作又は設定変更操作が行われてから規定回数の変動が行われたことに基づいて第２時短遊技状態に移行する際の演出の流れを示したタイミングチャート
図７２に示す各タイミングにおいてメイン画面に表示される画像の一例を示す図
図７２に示す各タイミングにおいてメイン画面に表示される画像の一例を示す図
図７２に示す各タイミングにおいてメイン画面に表示される画像の一例を示す図
図７２に示す各タイミングにおいてメイン画面に表示される画像の一例を示す図
ＲＷＭクリア操作又は設定変更操作が行われてから規定回数の変動が行われたときに第１特別図柄の保留が無いときの時短導入演出の流れを示したタイミングチャート
図７７に示す各タイミングにおいてメイン画面に表示される画像の一例を示す図
導入前モードに突入する際の演出の流れを示したタイミングチャート
図７９に示す各タイミングにおいてメイン画面に表示される画像の一例を示す図
図７９に示す各タイミングにおいてメイン画面に表示される画像の一例を示す図
導入前モードを経由して時短導入演出が行われる場合の演出の流れを示したタイミングチャート
図８２に示す各タイミングにおいてメイン画面に表示される画像の一例を示す図
導入前モードにおいて規定回数目の変動が終了した時点で第１特別図柄の保留が無い場合における演出の一例を示す図
導入モード以外の通常遊技状態において行われる大当り判定の結果がハズレである場合においてＳＰＳＰリーチ演出が行われる場合の演出の一例を示したタイミングチャート
図８５の各タイミングにおける演出の一例を示す図
図８５の各タイミングにおける演出の一例を示す図
図８５の各タイミングにおける演出の一例を示す図
導入モード以外の通常遊技状態において行われる大当り判定の結果が大当りである場合においてＳＰＳＰリーチ演出においてリーチ当たりが報知される場合の演出の一例を示したタイミングチャート
図８９の各タイミングにおける演出の一例を示す図
図８９の各タイミングにおける演出の一例を示す図
導入モード以外の通常遊技状態において行われる大当り判定の結果がハズレである場合においてリーチ演出が行われない場合の演出の一例を示したタイミングチャート
図９２の各タイミングにおける演出の一例を示す図
図９２の各タイミングにおける演出の一例を示す図
各遮蔽演出の特徴の一例を示す図
第２時短遊技状態において大当り遊技が行われることなく通常遊技状態に移行した場合のランプ制御の一例を示す図
第１の変形例に係る遊技機の遊技フローの一例を示す図
第２の変形例に係る遊技機の遊技フローの一例を示す図
第３の変形例に係る遊技機の遊技フローの一例を示す図
第３の変形例に係る遊技機において特殊ハズレ図柄に応じた第３時短遊技状態の設定を示した図
【発明を実施するための形態】
【００１０】
＜第１の実施形態＞
以下、第１の実施形態の遊技機１について図面を参照しながら具体的に説明する。本実施形態の遊技機１は、いわゆる１種２種混合機と呼ばれるタイプの遊技機である。
（【００１１】以降は省略されています）
