公開番号2025101890
公報種別公開特許公報(A)
公開日2025-07-08
出願番号2023218972
出願日2023-12-26
発明の名称溶着性ビーズ玩具用の連結具
出願人株式会社エポック社
代理人個人
主分類A63H 33/10 20060101AFI20250701BHJP(スポーツ;ゲーム;娯楽)
要約【課題】取り付けが容易な溶着性ビーズ玩具用の連結具を提供すること。
【解決手段】
連結具は、溶着性ビーズ玩具の外面形状に倣った形状に形成される溶着面と、溶着面側に突出し、溶着面の軸線周りに間欠的に設けられる溶着支持突起と、を備える。
【選択図】図2
特許請求の範囲【請求項１】
溶着性ビーズ玩具の外面形状に倣った形状に形成される溶着面と、
前記溶着面側に突出し、前記溶着面の軸線周りに間欠的に設けられる溶着支持突起と、
を備える連結具。
続きを表示（約 450 文字）【請求項２】
前記溶着性ビーズ玩具の前記外面形状は、略球面状の凸湾曲面であり、
前記溶着面と、前記溶着支持突起の内面は、全体として前記外面形状に倣った凹湾曲面状に形成される、
請求項１に記載の連結具。
【請求項３】
前記溶着支持突起は、先端に頂部を有する三角形板状に形成される請求項１に記載の連結具。
【請求項４】
前記溶着支持突起は、前記軸線周りに６０度の整数倍位置に設けられる請求項１に記載の連結具。
【請求項５】
前記溶着面を有する連結部と、前記連結部に接続されて貫通する開口部を有した被接続部と、を有する請求項１に記載の連結具。
【請求項６】
前記溶着支持突起は、
先端が頂部を有する三角形板状に形成され、
前記軸線周りに６０度の整数倍位置に設けられ、
前記溶着面を有する連結部と、前記連結部に接続されて貫通する開口部を有した被接続部と、を有する、
請求項２に記載の連結具。

発明の詳細な説明【技術分野】
【０００１】
本開示は、溶着性ビーズ玩具用の連結具に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
従来より、水溶性樹脂で形成された溶着性ビーズ玩具が提案されている。溶着性ビーズ玩具は、霧吹き等で水を掛けて湿潤状態で接触させた後に乾かすと、互いが溶着されるため、任意の形状に造形して集合体を作成することができる玩具である。溶着性ビーズ玩具は、例えば、特許文献１，２に示すように略球形状の様々な形が提案されている。
【先行技術文献】
【特許文献】
【０００３】
実用新案登録第３１３１２９２号公報
特開２０２１－０５８７２１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかし上述の溶着性ビーズ玩具は、溶着性ビーズ玩具とは異なる他の部材（例えば、水溶性樹脂を含まない部材）の取り付けが容易ではない場合がある。
【０００５】
本開示は、取り付けが容易な溶着性ビーズ玩具用の連結具を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示に係る溶着性ビーズ玩具用の連結具は、溶着性ビーズ玩具の外面形状に倣った形状に形成される溶着面と、前記溶着面側に突出し、前記溶着面の軸線周りに間欠的に設けられる溶着支持突起と、を備える。
【発明の効果】
【０００７】
本開示によると、取り付けが容易な溶着性ビーズ玩具用の連結具を提供することができる。
【図面の簡単な説明】
【０００８】

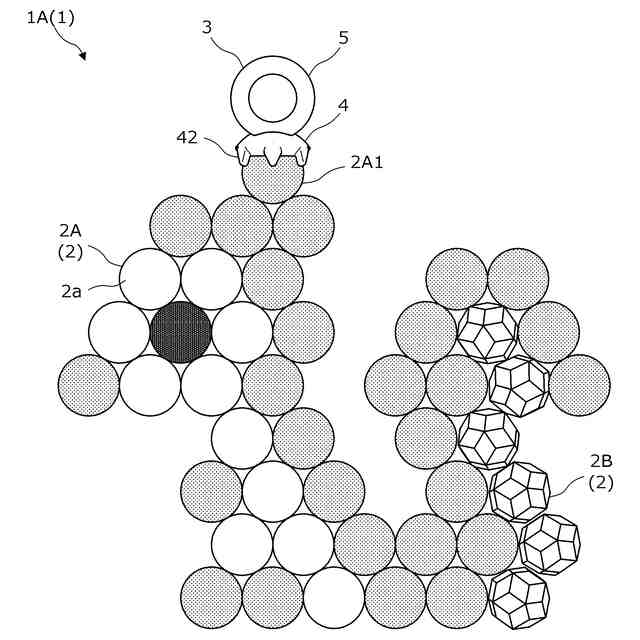

溶着性ビーズ玩具と連結具とを連結した集合体の全体図である。

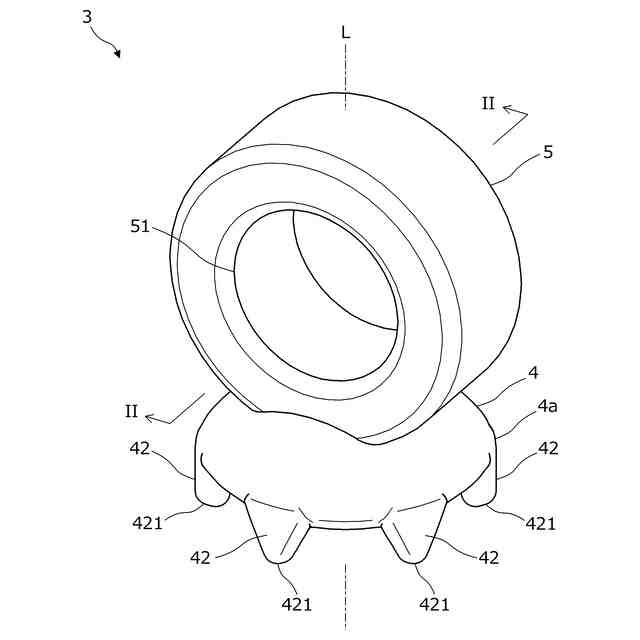

連結具の平面斜視図である。

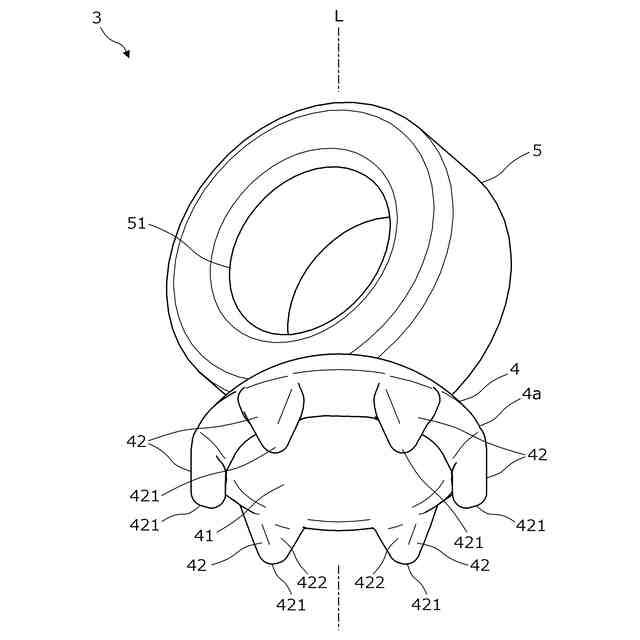

連結具の底面斜視図である。

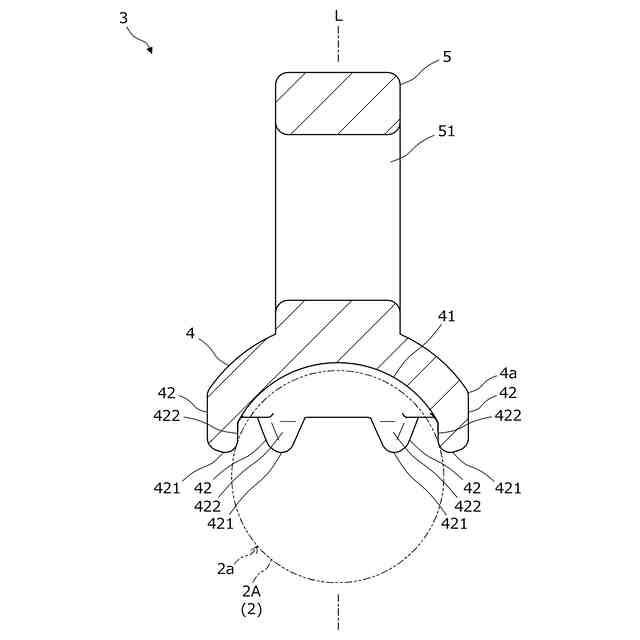

図２の連結具のＩＩ－ＩＩ断面図である。
多面体の溶着性ビーズ玩具を配置した連結具のＩＩ－ＩＩ断面図である。

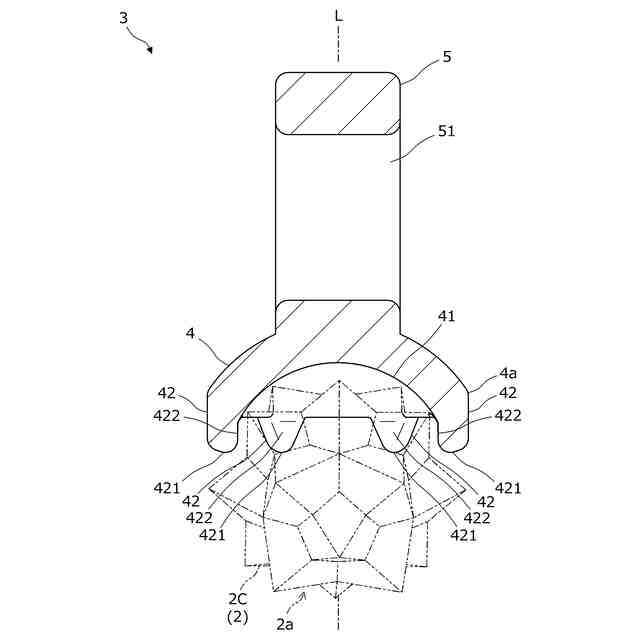

星形の溶着性ビーズ玩具を配置した連結具のＩＩ－ＩＩ断面図である。
連結具の使用例を示す図である。
図７の集合体を連結具の反対側から見た底面図である。
【発明を実施するための形態】
【０００９】
以下、本開示の実施形態を図面に基づき説明する。図１は溶着性ビーズ玩具２と連結具３とを連結した集合体１Ａ（１）の全体図である。集合体１は、複数の溶着性ビーズ玩具２を溶着させることにより形成され、図１の例では、色及び形状の異なる溶着性ビーズ玩具２Ａ，２Ｂを組み合わせることで動物（リス）を模している。
【００１０】
溶着性ビーズ玩具２は、水溶性材料の樹脂により形成される。具体的に、溶着性ビーズ玩具２は、ポリビニルアルコールを樹脂に配合して混錬して形成される。また、溶着性ビーズ玩具２を形成する樹脂は、透明材料、透光性を有する材料又は不透明材料を任意に選択することができる。溶着性ビーズ玩具２は様々な色に着色されてもよい。また、溶着性ビーズ玩具２は、球形（図１、図４、図７及び図８の溶着性ビーズ玩具２Ａ）、多面体（図５の溶着性ビーズ玩具２Ｂ）又は星形（図６の溶着性ビーズ玩具２Ｃ）等の種々の形態を用いることができる。本実施形態の溶着性ビーズ玩具２は、多面体又は星形等のように中心から外面２ａまでの距離が一定ではない凹部及び凸部の一方又は両方を有してもよい。溶着性ビーズ玩具２の外面２ａの凹凸は、外面２ａと、連結具３の溶着面４１（内面４２２含む）との間の間隙に、液体（具体的には、水に溶けたポリビニルアルコール）が浸透可能な程度の大きさであればよい。いずれの溶着性ビーズ玩具２Ａ～２Ｃであっても、全体としては略球体であり、おおよそ同じ曲率半径で形成される。従って、溶着性ビーズ玩具２の外面形状は、略球面状の凸湾曲面である。
（【００１１】以降は省略されています）
