発行日2025-11-13
公報種別意匠公報(S)
登録番号1812720
登録日2025-11-05
意匠に係る物品耐力壁ユニット
意匠分類L4-3200(建築用構成品)
出願番号2024015784
出願日2024-07-30
意匠権者株式会社リコネクト
代理人個人,個人,個人

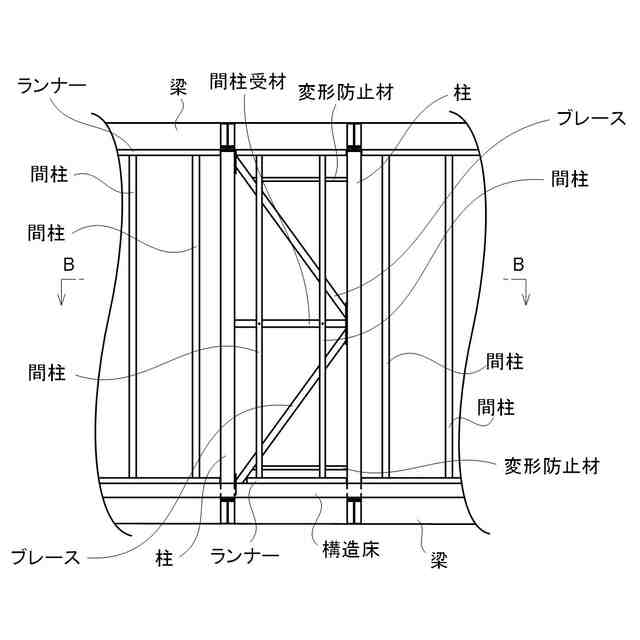

意匠に係る物品の説明本物品は、家屋等の建築物の上下の梁間にボルトおよびナット等を用いて設置される金属製の耐力壁ユニットである。「使用状態を示す参考図」および「B-B断面の参考図」に示すように一対の柱間には各々の柱の延在方向の中途位置で水平方向に延びる間柱受材が設けられ、かつ、一対の柱間において間柱受材を挟んで上下両側にブレースが設けられている。さらに各々のブレースの延在方向の中途位置において、ブレースと柱との間には水平方向に延びて柱の曲げ変形を防止する変形防止材が設けられている。間柱受材を設けたことにより一対の柱間に設けられた間柱を間柱受材に固定でき、この間柱における支点間距離を短くすることが可能となる。この結果、間柱に要求される強度を抑えることができ、例えば間柱の断面積等を小さくすることが可能となる。
意匠の説明実線で表された部分が部分意匠として意匠登録を受けようとする部分である。左側面図は右側面図と対称に表れるため省略する。

関連意匠
