意匠ウォッチ

発行日2025-07-08
公報種別意匠公報(S)
登録番号1803023
登録日2025-06-27
意匠に係る物品携帯型情報端末用ケース
意匠分類H7-792(電子情報入出力機器)
出願番号2024025234
出願日2024-12-06
意匠権者有限会社シーガル
代理人個人

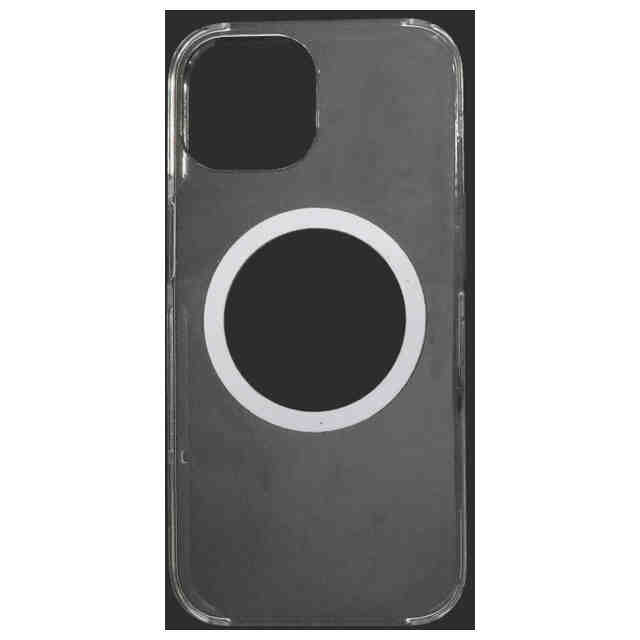

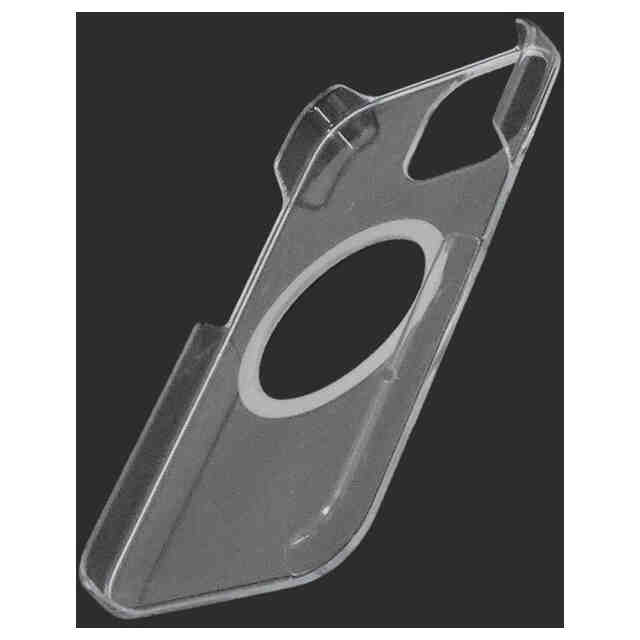

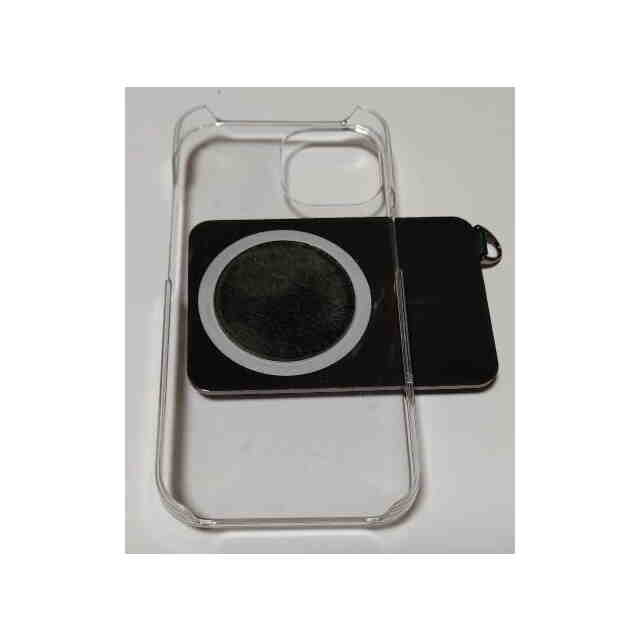

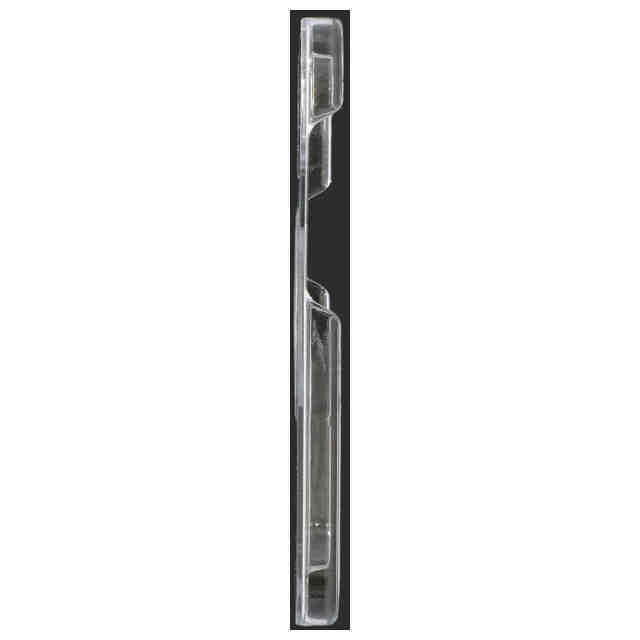

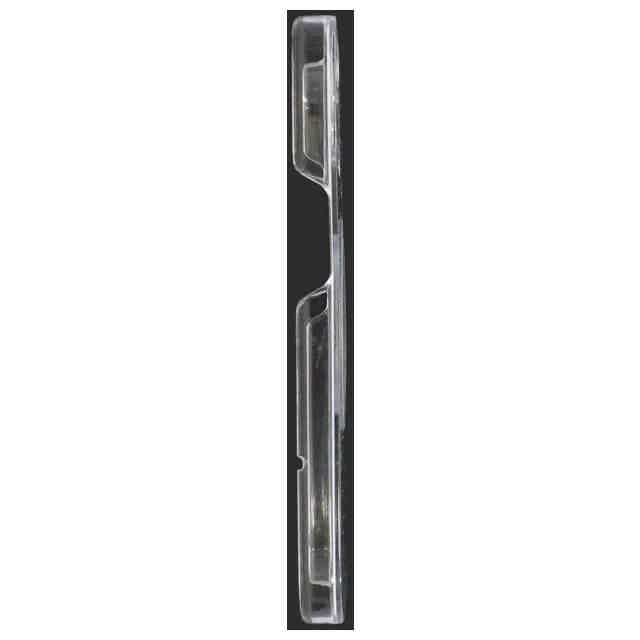

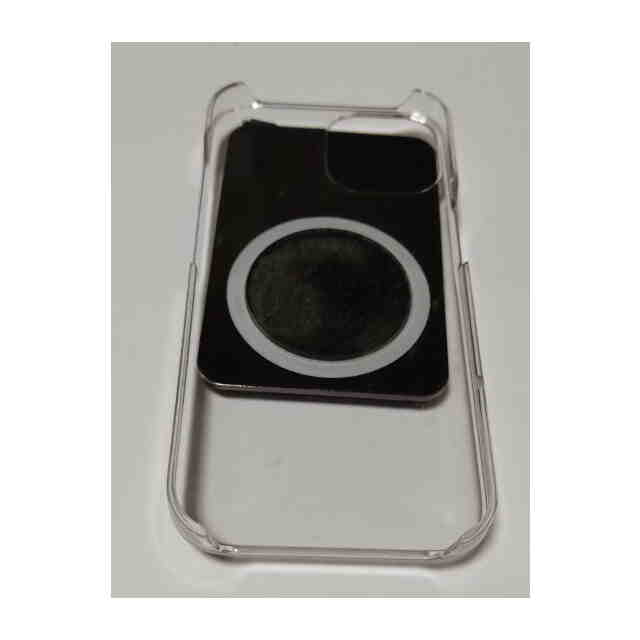

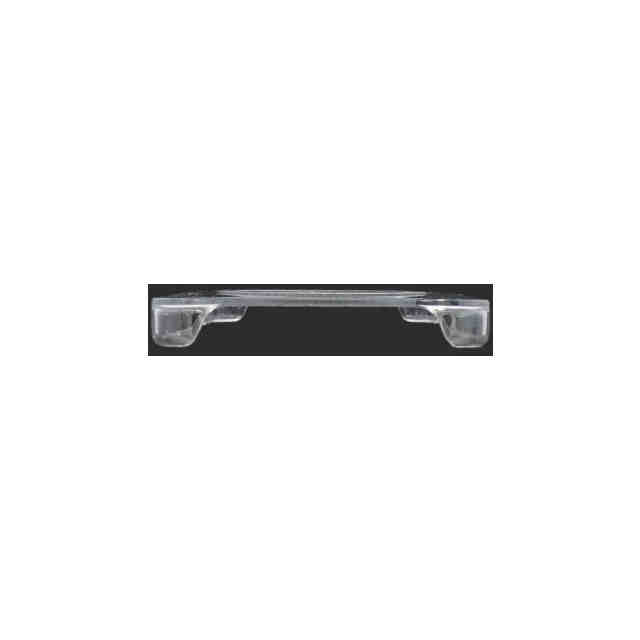

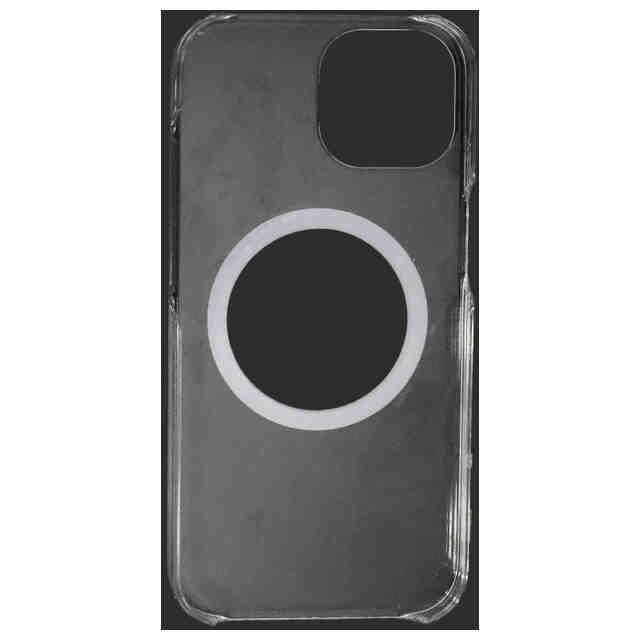

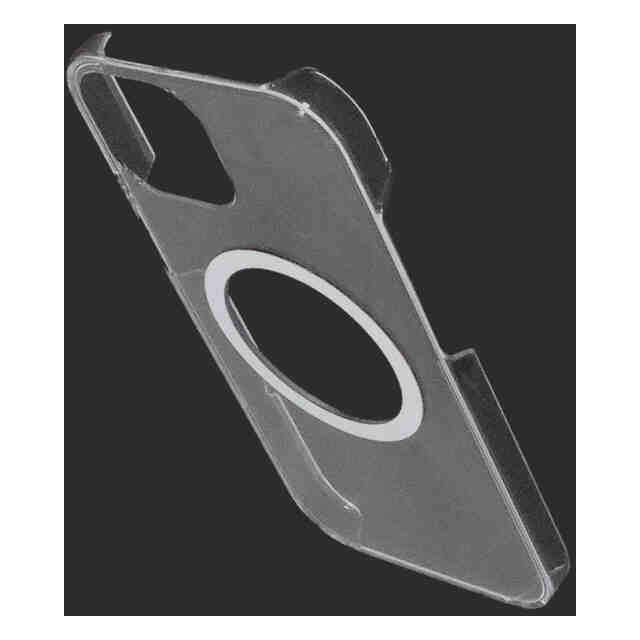

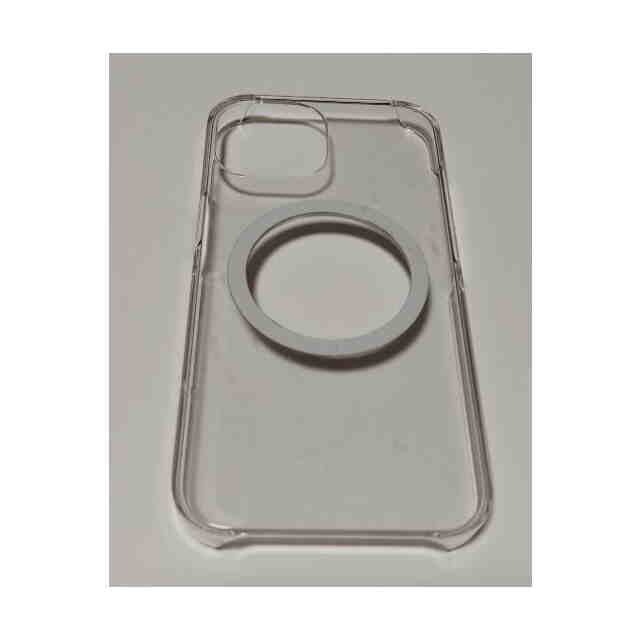

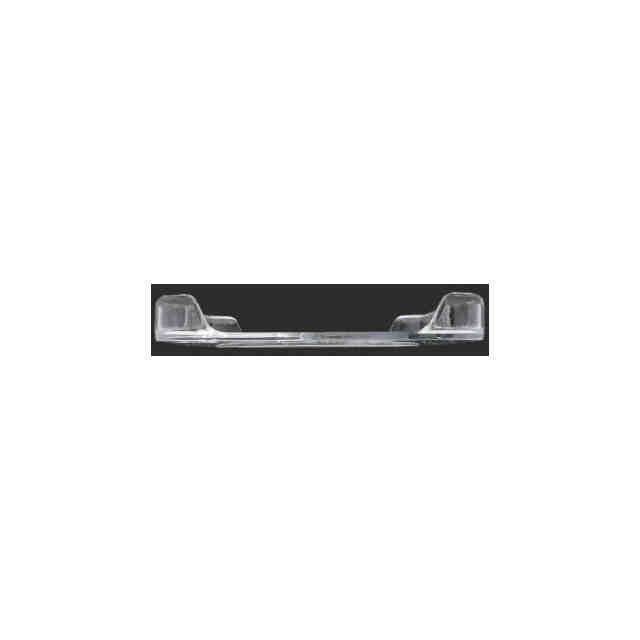

意匠に係る物品の説明本物品は、スマートフォン等のような携帯型情報端末に装着するケースである。本物品は、使用状態を示す参考図1に示すように、携帯型情報端末を収容する本体部分(無色透明な部分)と、本体部分の裏面(本体部分が形成する皿形状の底部の外面であり、本体部分が収容する携帯型情報端末の操作面が露出する側と反対の面)に形成された円環部分(使用状態を示す参考図1では白色部分)と、を備えてなり、本体部分が形成する皿形状の底部のうち円環部分の内側には開口が形成されている。円環部分は、半径r1、r2(但しr1<r2)の2つの同心円によって囲まれる円環形状の主表面を有する平板部材(半径r1の円形の孔を有する)により構成されており、本体部分の裏面に接着、粘着(両面粘着テープによる取付を含む)、融着等により取り付けられる。該開口は、本体部分が形成する皿形状の底部の外面と内面(本体部分が収容する携帯型情報端末に面する面)とを連通させる。本物品は、磁力により円環部分に吸引され、該開口に嵌入される部分を有する取付物を着脱自在に取り付けることができる。かかる取付物の一例を使用状態を示す参考図2に示す。ここでは取付物は、平面に沿った取付面(使用状態を示す参考図2において略長方形の黒色上面)に取り付けられた嵌入部を有し、嵌入部は、仮想上の直線を軸とする円板状の部材(ここでは透明な材料により形成され、該直線を軸とする半径r3の直円柱(但しr3<r1)をなす。)により構成されている。ここでは、嵌入部を取り囲むように薄平板状の磁石が取付面に配置されると共に、本物品の円環部分は磁石により形成されており、これら両磁石は互いに引き合う。このため嵌入部を本物品の開口に嵌入し、これら両磁石が引き合うことで、本物品に対し取付物が横方向(前記直線に対し垂直方向)に不意にスライドし脱落することを防止又は減少させ、使用状態を示す参考図3(取付物は使用状態を示す参考図2と同様の方向から見ているが、本物品は使用状態を示す参考図1の状態から裏返されている。)のように本物品と取付物とを確実に取り付けることができる(即ち、本物品に収容される携帯型情報端末と取付物とを確実に取り付けることができる)。そして、取付物と本物品との磁石による吸引力よりも大きな力によれば両者を引き離すことができるので、本物品に取付物を着脱自在に取り付けることができる。なお、取付物は本物品に対して前記直線の周りに回動自在であるので、例えば、使用状態を示す参考図4のような状態にすることもできる。ここでは本物品と取付物との両方が磁石を有しているが、いずれか一方に磁石を配設し、他方は該磁石に吸引されるもの(例えば鋼材等)を配設するようにすることもできる。
意匠の説明

関連意匠
