意匠ウォッチ

発行日2025-11-13
公報種別意匠公報(S)
登録番号1812574
登録日2025-11-04
意匠に係る物品取付具
意匠分類H7-792(電子情報入出力機器)
出願番号2025003599
出願日2025-02-26
意匠権者有限会社シーガル
代理人個人

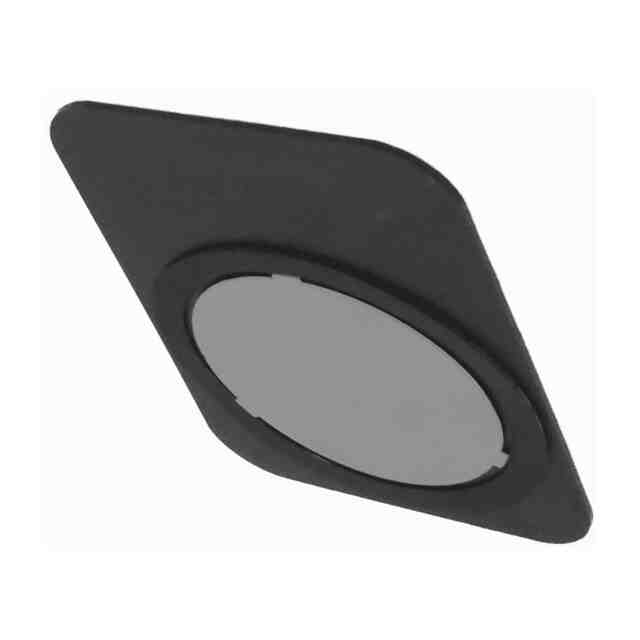

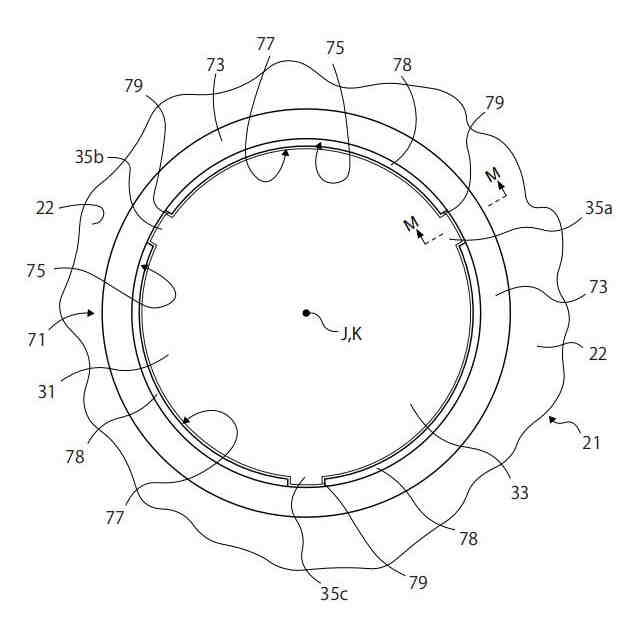

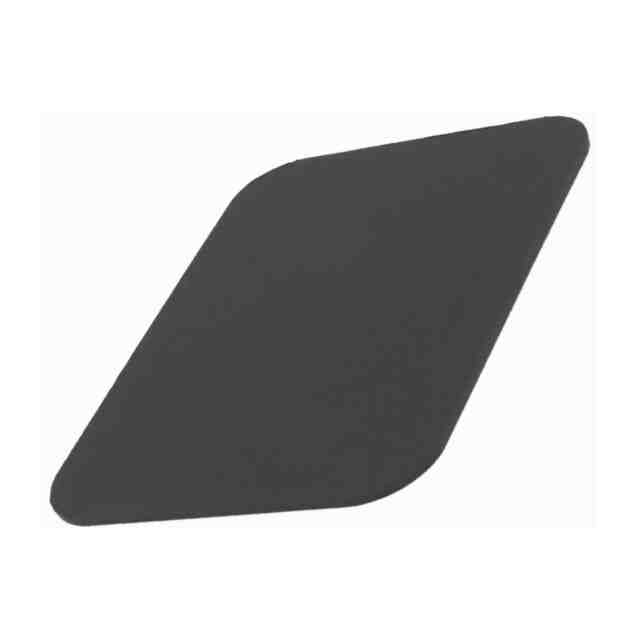

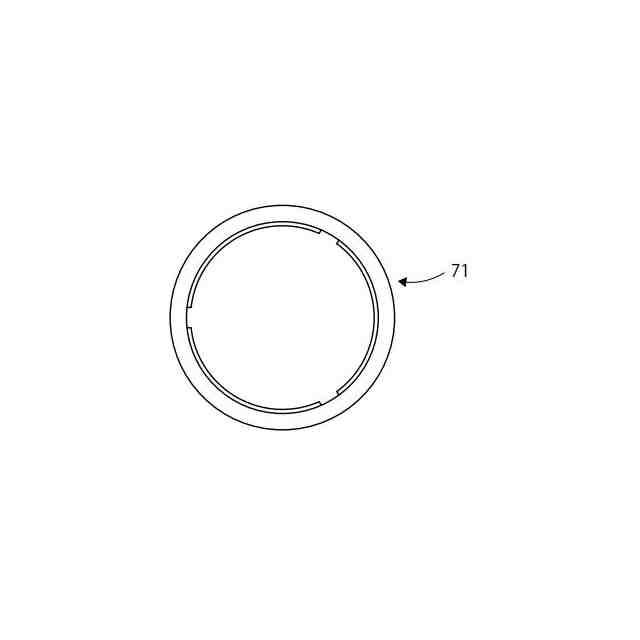

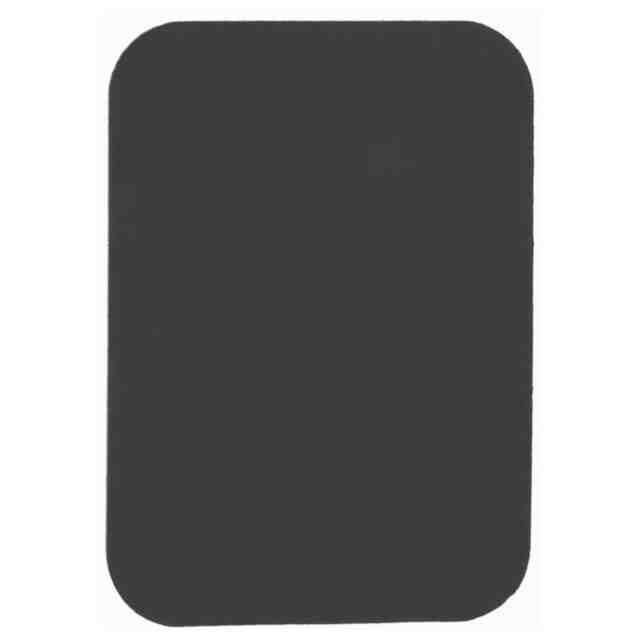

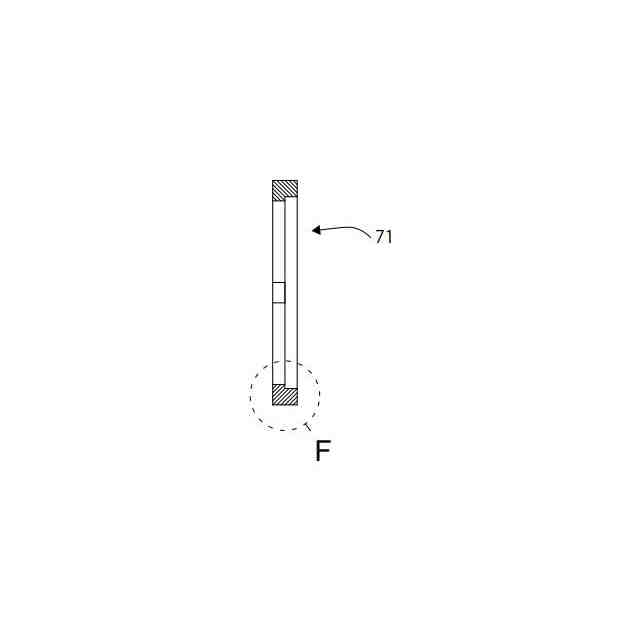

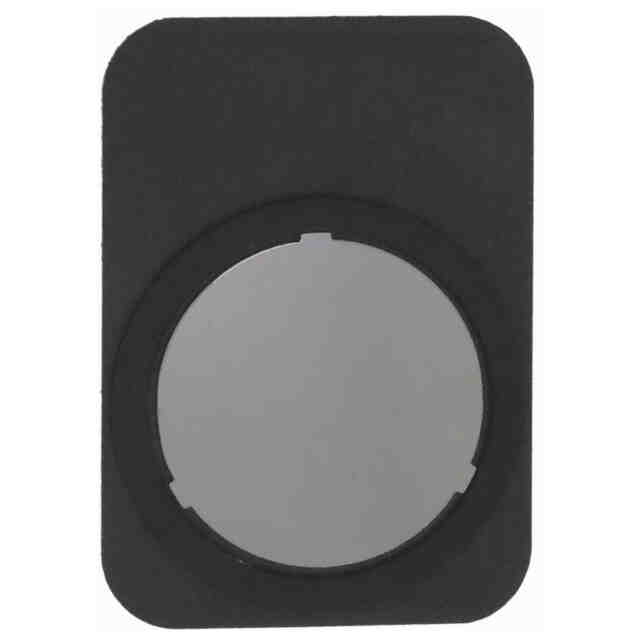

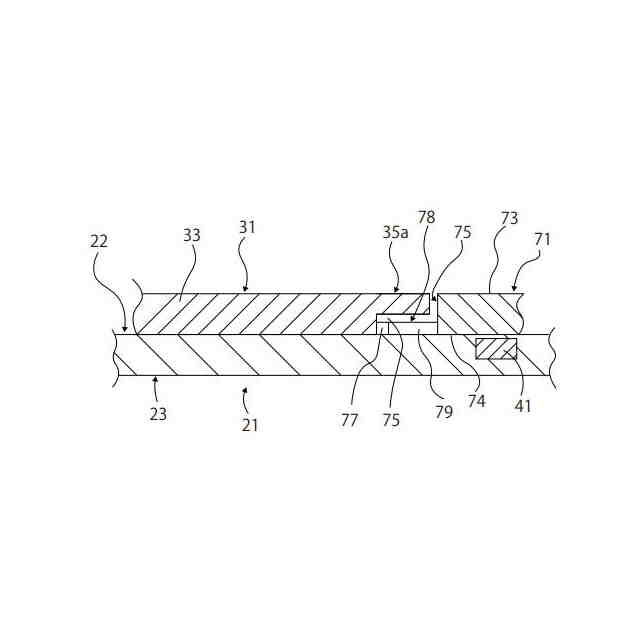

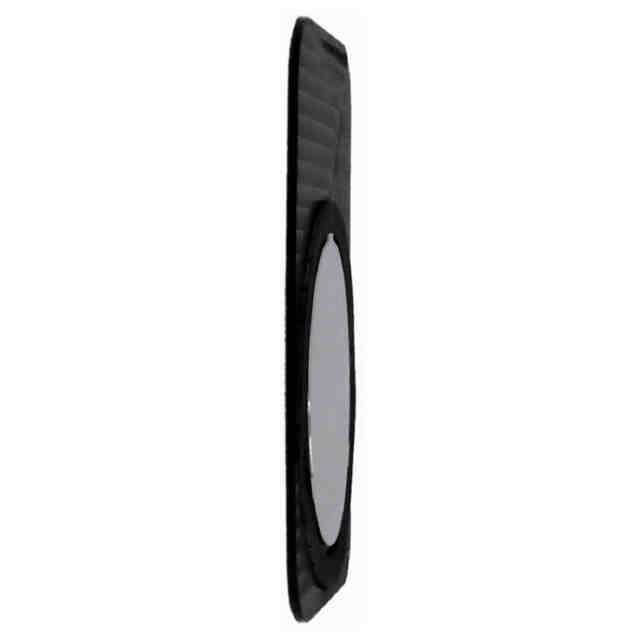

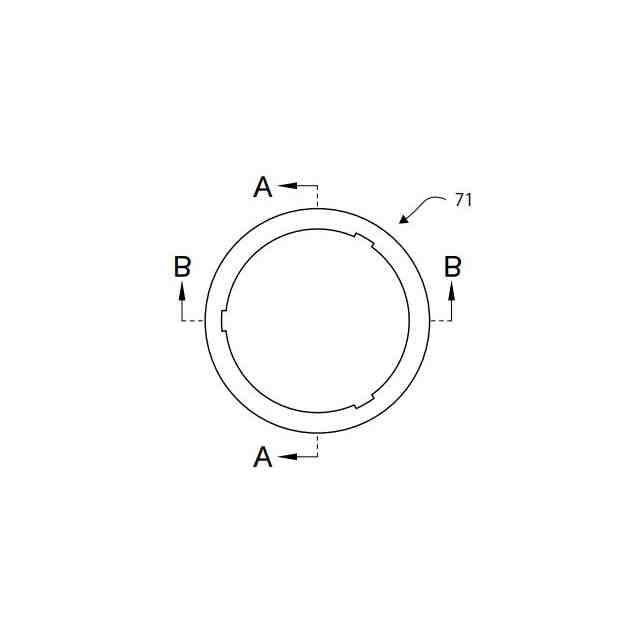

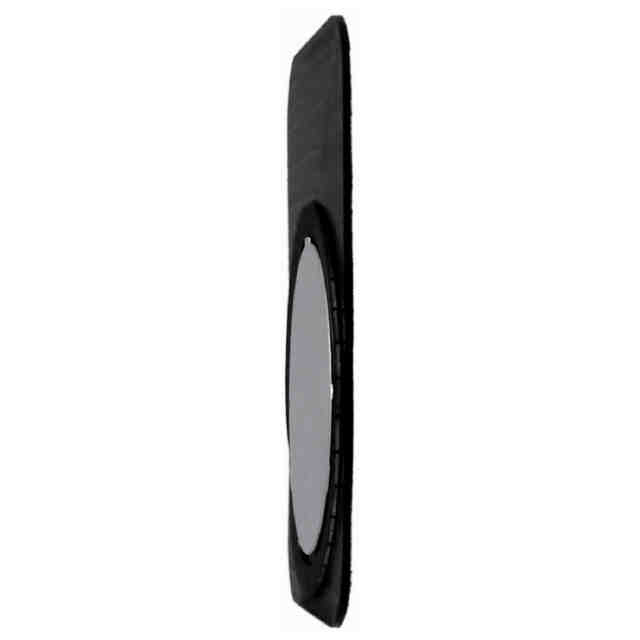

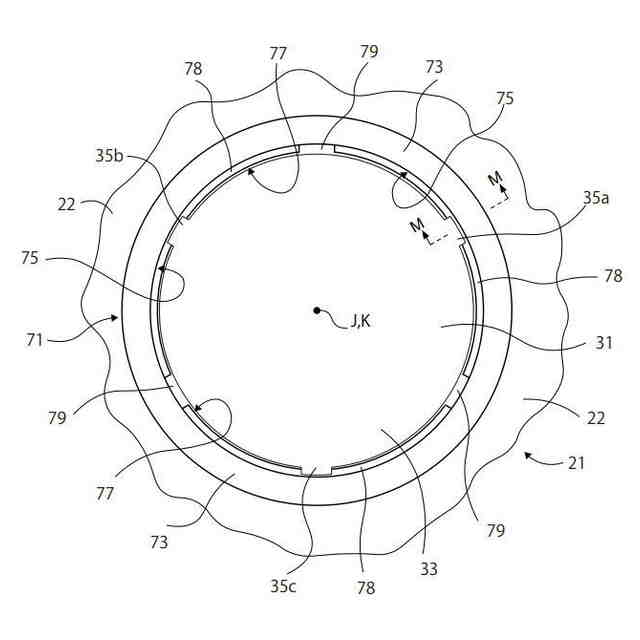

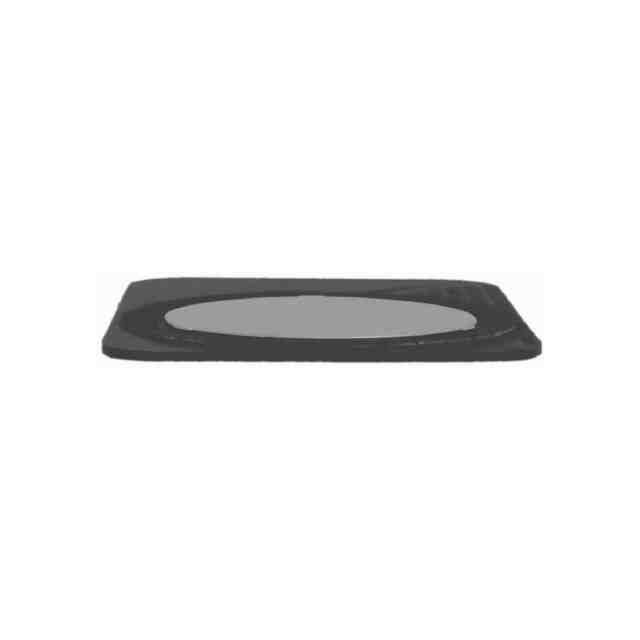

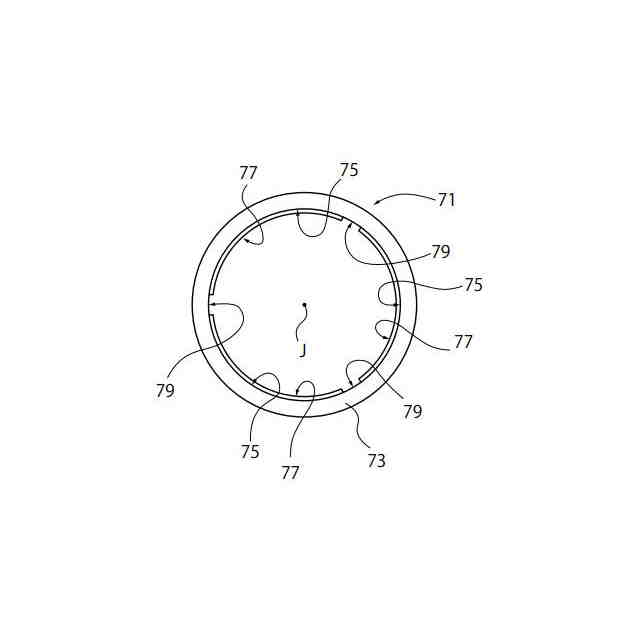

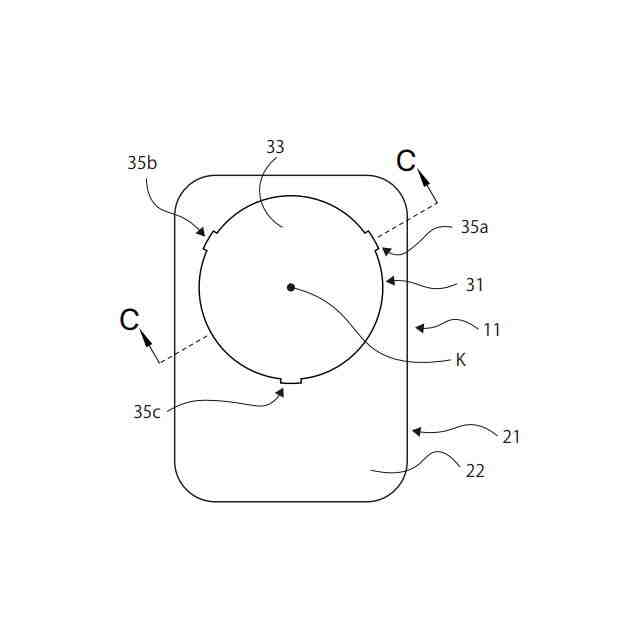

意匠に係る物品の説明本物品は、第1物品と第2物品とを着脱自在に取り付けるための取付具である。構造を示す参考図1及び構造を示す参考図2(構造を示す参考図1のC-C断面図である)に示すように、本物品11は、板状又はシート状の基礎部21と、基礎部21の両主表面22、23のうちの一面22に取り付け(例えば、接着、粘着、融着)られた係合部31と、基礎部21に環状(後述の中心軸Kを中心とした、一面22上に存する円に沿う)に埋設された吸引部41(ここでは永久磁石)と、を含んでなる。係合部31は、円板状(両主表面が、中心軸Kを中心とした円形をなす板状)の係合本体部33と、係合本体部33の外周から突出するように形成された3の爪部35a、35b、35cと、を備えてなる。本物品11は、受け具と係脱自在に係合することができる。構造を示す参考図3及び構造を示す参考図4(構造を示す参考図3とは反対方向から見たところを示す)に示すように、一例の受け具71は環状部材により形成されている。そして、構造を示す参考図5は、構造を示す参考図3のA-A断面図であり、構造を示す参考図6は、構造を示す参考図5の中の円F中の拡大図である。構造を示す参考図7は、構造を示す参考図3のB-B断面図であり、構造を示す参考図8Aは、構造を示す参考図7の中の円G中の拡大図であり、そして構造を示す参考図8Bは、構造を示す参考図7の中の円H中の拡大図である。構造を示す参考図9(構造を示す参考図4と同じ方向から受け具71を見たところを示している)に示すように、受け具71は、底面73側に形成された第1内周面75(構造を示す参考図9に対して垂直な中心軸Jを軸とする直円柱(半径r1)の側面をなす)と、底面73と反対側の表面74(構造を示す参考図3に現れる面)側に形成された第2内周面77(中心軸Jを軸とする直円柱(半径r2、但しr2<r1)の側面をなす)と、を有している。そして、第2内周面77から第1内周面75に達する切り欠き79が形成されている。かかる受け具71は本物品11に着脱自在に取り付けることができる。即ち、中心軸Kと中心軸Jとが一直線上に存するように受け具71を本物品11に対して配置し(係合部31が受け具71に面し、該一直線の周りの爪部35a、35b、35cの回転位置と、該一直線の周りの3の切り欠き79の回転位置と、が一致するように配置する)、受け具71を本物品11に近づくように移動させることで3の切り欠き79を3の爪部35a、35b、35cが通過可能とされており(ここでは3の切り欠き79は等間隔に形成され、3の爪部35a、35b、35cも等間隔に形成されている。)、それによって3の爪部35a、35b、35cは、受け具71の第1内周面75が形成する内部空間に収容される。使用状態を示す参考図1は、3の爪部35a、35b、35cが3の切り欠き79を通過したところを示す部分拡大図(係合部31近傍を一面22側から見たところを示している)であり、使用状態を示す参考図2は、使用状態を示す参考図1のM-M断面図である。使用状態を示す参考図1及び2に示す状態(以下「通過許容状態」という)から、係合部31に対して受け具71を中心軸J、Kの周りに回動させたところを使用状態を示す参考図3(使用状態を示す参考図1と同様の部分を同様の方向から見たところを示す)と使用状態を示す参考図4(使用状態を示す参考図3のM-M断面図である)に示す。通過許容状態では、受け具71はここでは吸引部41の磁力により吸引される材料(例えば鋼材や、吸引部41を構成する永久磁石に吸引される永久磁石)により形成されているので、受け具71は吸引部41により吸引されることで本物品11に取り付けられている。そして、受け具71が吸引部41の磁力よりも大きな力で本物品11から引き離される場合には、3の爪部35a、35b、35cが3の切り欠き79を通過することで受け具71を本物品11から取り外すことができる。使用状態を示す参考図3及び4に示す状態(以下「通過禁止状態」という)では、3の爪部35a、35b、35cが3の切り欠き79を通過できないので、受け具71を本物品11に取り付けた状態を保持することができる。即ち、通過禁止状態においても、受け具71は吸引部41により吸引されることで本物品11に取り付けられている。そして、受け具71が吸引部41の磁力よりも大きな力で本物品11から引き離される場合には、受け具71の当接面78が爪部35a、35b、35cに当接することで受け具71が本物品11から外れることを確実に防止することができる。このように係合部31に対して受け具71を中心軸J、Kの周りに回動させることで、受け具71を本物品11から取り外すことができる状態(通過許容状態。前記一直線の周りの爪部35a、35b、35cの回転位置と、前記一直線の周りの3の切り欠き79の回転位置と、を一致させる。)と、受け具71を本物品11から取り外すことができず受け具71が本物品11から外れることを防止する状態(通過禁止状態。前記一直線の周りの爪部35a、35b、35cの回転位置と、前記一直線の周りの3の切り欠き79の回転位置と、を異ならせる。)と、を自由に遷移させることができる。このため第1物品及び第2物品のいずれか一方に本物品11を取り付け(例えば、基礎部21の両主表面のうちの他面23を該一方に取り付ける(例えば接着、粘着、融着))、第1物品及び第2物品のいずれか他方に受け具71を取り付けることで(例えば、受け具71の底面73を該他方に取り付ける(例えば接着、粘着、融着))、第1物品と第2物品とを着脱自在に取り付けることができる。なお、ここでは吸引部41が永久磁石により構成されているが、受け具71の少なくとも一部が永久磁石により構成され、吸引部41が鋼材により構成されるようにすることもできる。また、第1物品及び第2物品は様々なものであってよく、スマートフォン、スマートフォンカバー、携帯電話、携帯電話カバー、財布、ポーチ、バッグ、キーケース、電子たばこ等とすることもできる。
意匠の説明黒色で塗った部分以外の部分が、意匠登録を受けようとする部分である。

関連意匠
