発行日2024-11-21
公報種別意匠公報(S)
登録番号1785225
登録日2024-11-13
意匠に係る物品日除け
意匠分類H7-792(電子情報入出力機器)
出願番号2024010301
出願日2024-05-22
意匠権者株式会社きんでん
代理人弁理士法人あーく事務所

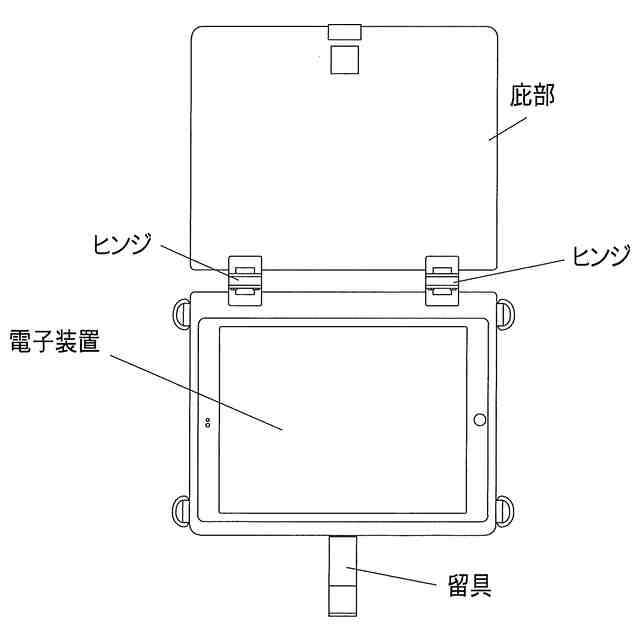

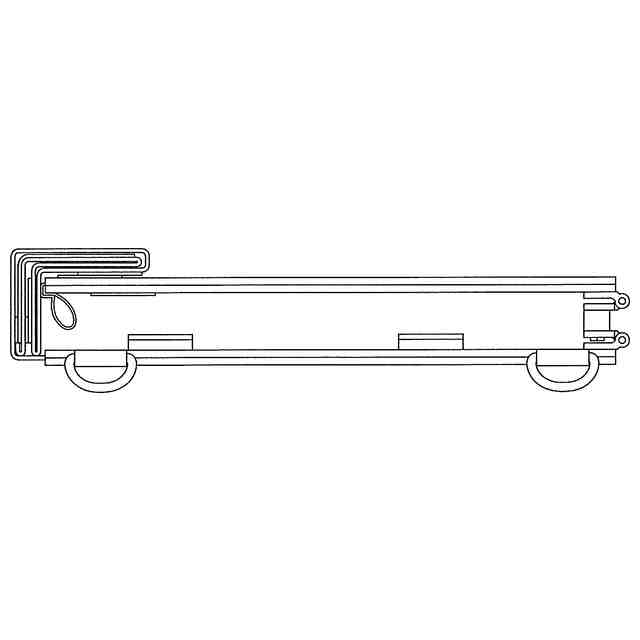

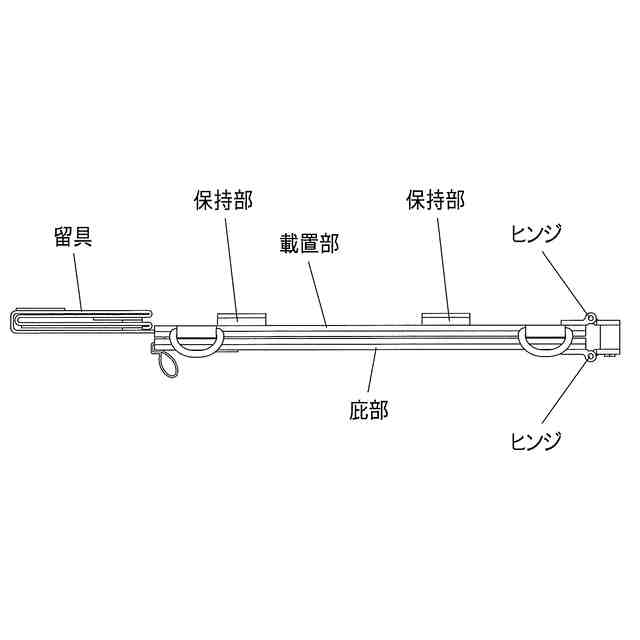

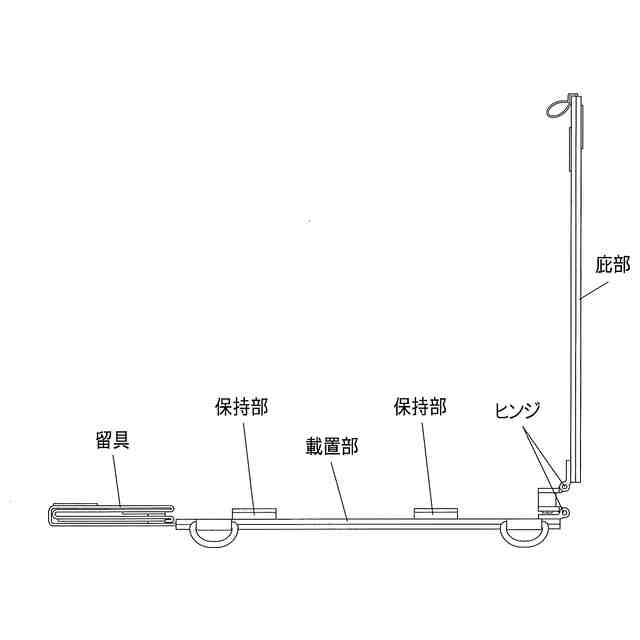

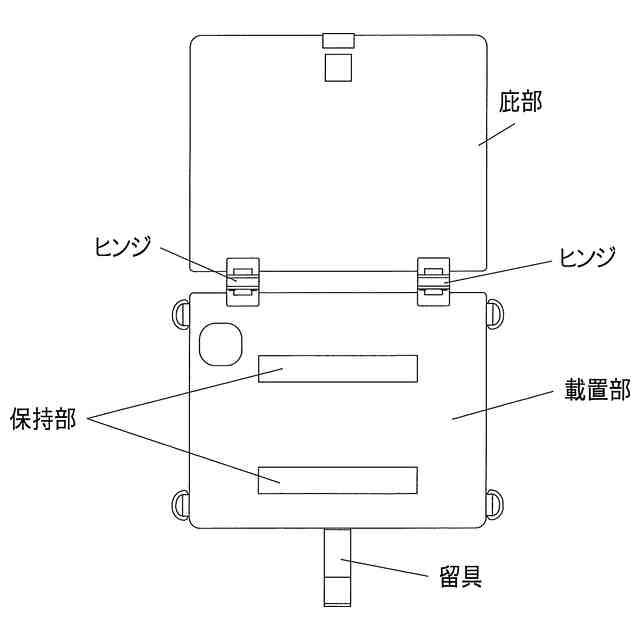

意匠に係る物品の説明本物品は、繋ぎ目で屈曲可能な載置部及び庇部を有し、載置部及び庇部の繋ぎ目には、ヒンジが取り付けられている。本物品は、略180度開くことが可能な2個1組のヒンジのそれぞれの片側の羽根を接続部材で取り付けているため、載置部及び庇部を略360度まで開くことが可能である。庇部を開いた状態(90度)の参考右側面図、庇部を開いた状態(90度)の参考右側面図、庇部を開いた状態(180度)の参考平面図、庇部を開いた状態(180度)の参考右側面図及び庇部を開いた状態(360度)の参考右側面図では、庇部を様々な角度に開いた状態を示している。載置部には、底面図及びA-A端面図に示すように略円形状の孔が開設されている。六面図は、載置部及び庇部が略並行になるまで屈曲し、留具で載置部の先端及び庇部の先端を固定した状態を図示している。留具は、折り畳み可能な短冊状をなし、載置部の先端部及び支持部の先端部を留めている。折り畳んだ留具により、六面図に示すように庇部を固定することができる。載置部には、面ファスナー等の保持部を固定することにより、保持部に載置したタブレット型コンピュータ等の平板状の電子装置を保持することが可能である。電子装置を載置した第1の使用状態を示す参考右側面図は、保持部に電子装置を載置して、載置部及び庇部の角度が略90度になるように屈曲させた状態を示している。電子装置を載置した第2の使用状態を示す参考平面図及び参考右側面図は、保持部に電子装置を載置して、載置部及び庇部の角度が略180度になるように屈曲させた状態を示している。電子装置を載置した第3の使用状態を示す参考右側面図は、保持部に電子装置を載置し、載置部及び庇部の角度を180度以上屈曲させて、留具により固定した状態を示している。載置部及び庇部を開いた場合、留具を伸長して固定し、載置部に対して庇部が開きすぎないように保持することができる。なお、各参考図については、適宜、縮尺を変更して図示している。

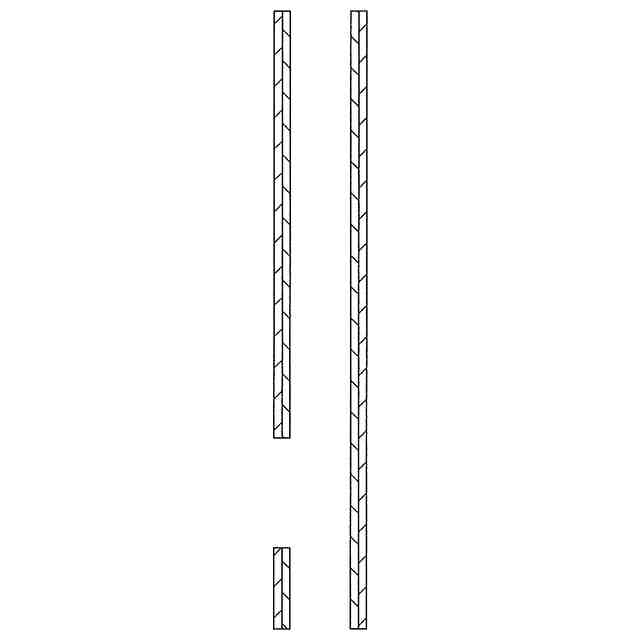

意匠の説明左側面図は、右側面図と対象にあらわれるため省略する。A-A端面図は、底面図のA-A線で切断した端面図である。

関連意匠
