意匠ウォッチ

発行日2025-07-02
公報種別意匠公報(S)
登録番号1802719
登録日2025-06-24
意匠に係る物品配管内流体の識別具
意匠分類M2-69(配線・配管用管、管継ぎ手、バルブ等)
出願番号2024023008
出願日2024-11-06
意匠権者AWJ株式会社
代理人個人

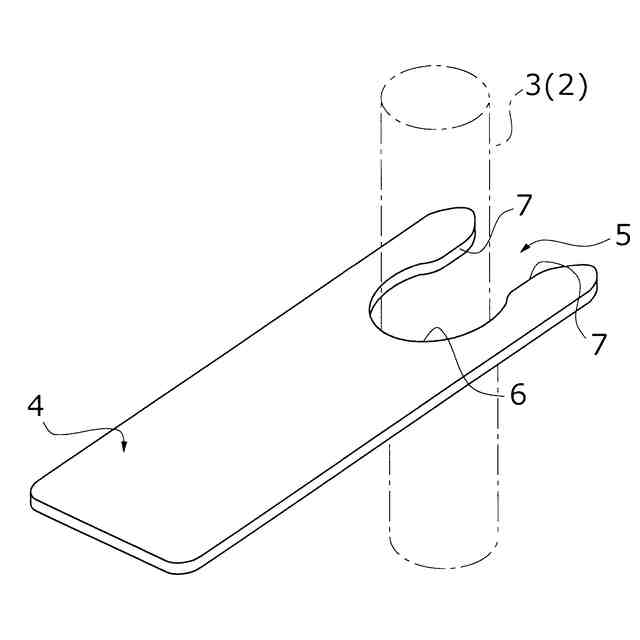

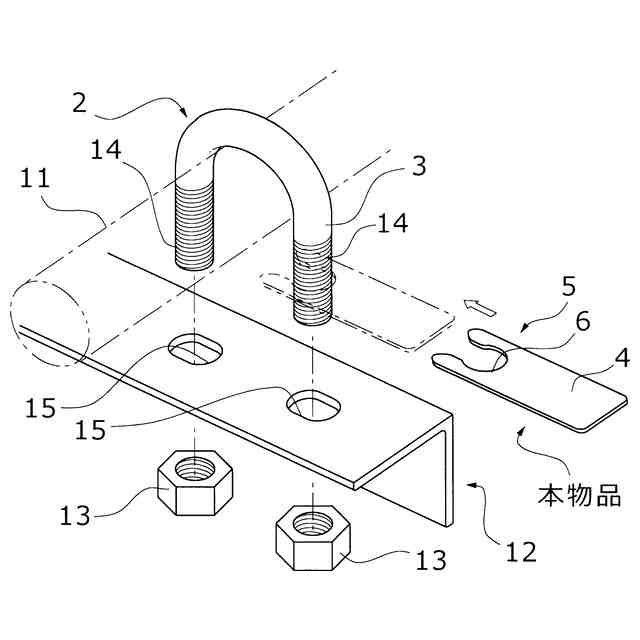

意匠に係る物品の説明本物品に係る配管内流体の識別具は短冊状に形成してあり、参考斜視図及び使用の状態を示す参考斜視図に示すように、基端側に把持部4を、先端側にボルト挿通部5をそれぞれ設けてある。ボルト挿通部5は、Uボルト2の真直部3が側方挿入される切り欠き6を形成して構成してあるとともに、切り欠き6の開口縁部には、互いに対向するように一対の係止爪7,7を設けてある。本物品は、ボルト挿通部5が面外方向に弾性変形可能に構成してあり、係止爪7,7が真直部3の周面に係止され、又は係止解除されることで、Uボルト2に着脱自在に装着できるようになっている。本物品は、Uボルト2で固定される配管11の流体種別に関連付けられた外観として、有彩色で構成してある。本物品をUボルト2の真直部3に装着するにあたっては、把持部4を手で持ち、Uボルト2に対して全体を傾けた状態で、ボルト挿通部5の切り欠き6をUボルト2の側に押し込む。このようにすると、ボルト挿通部5が面外方向に弾性変形し、係止爪7,7が互いに反対の側に撓んで、係止爪7,7の間隔が拡がる形で切り欠き6が開くので、該切り欠き内にUボルト2の真直部3が嵌り込むとともに、弾性変形の戻りによって、該真直部の周面に係止爪7,7が係止され、本物品がUボルト2の真直部3に装着される。

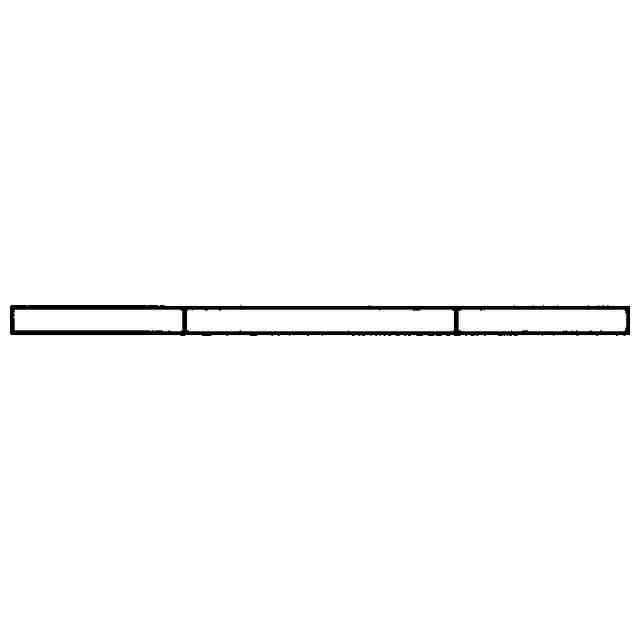

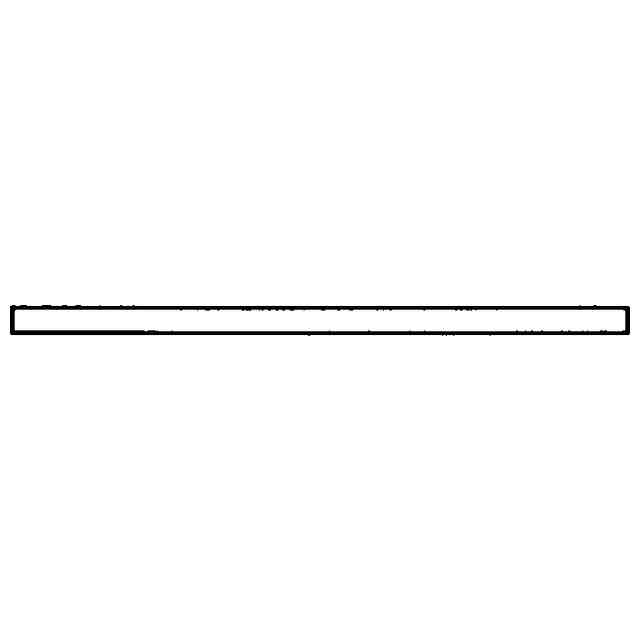

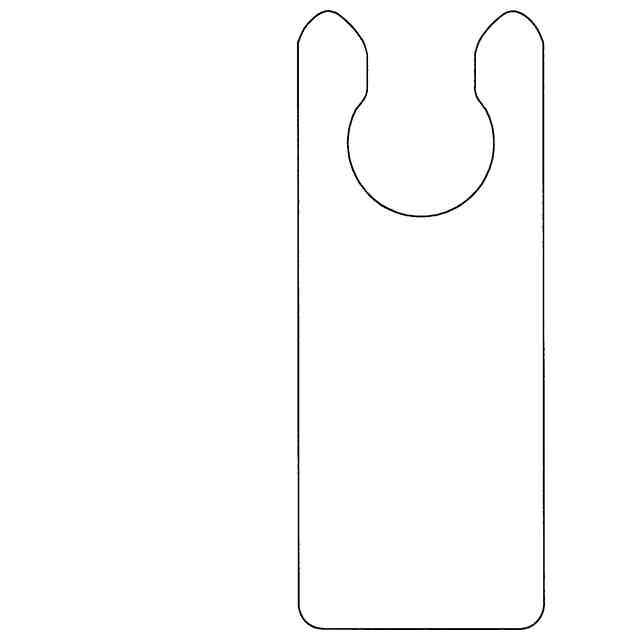

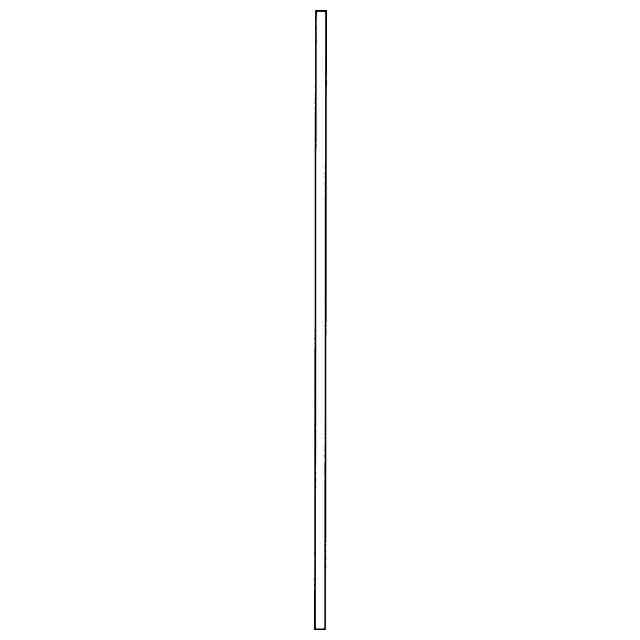

意匠の説明背面図は、正面図と対称に表れるのでこれを省略する。左側面図は右側面図と対称に表れるのでこれを省略する。

関連意匠
