意匠ウォッチ

発行日2025-10-30
公報種別意匠公報(S)
登録番号1811906
登録日2025-10-22
意匠に係る物品配管固定具
意匠分類M2-62(配線・配管用管、管継ぎ手、バルブ等)
出願番号2025013828
出願日2025-07-10
意匠権者AWJ株式会社
代理人個人

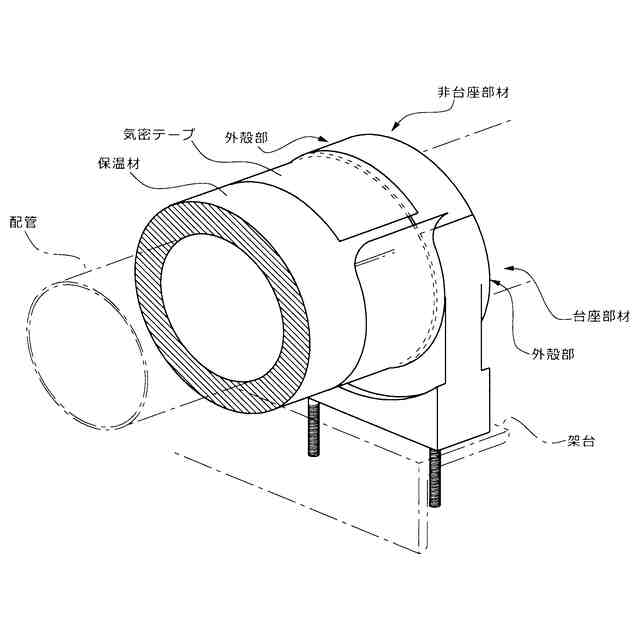

意匠に係る物品の説明本物品に係る配管固定具は、台座部材及び非台座部材からなり、使用の際は、使用の状態を示す参考斜視図1に示すように、台座部材を架台に固定した後、該台座部材の内周側に配管を落とし込み、次いで、非台座部材の軸方向突起を台座部材の軸方向溝に挿入する形で非台座部材を台座部材に連結し、次に、使用の状態を示す参考斜視図2に示すように、台座部材と非台座部材の各外殻部内側の空間に保温材の端部が挿入されるように該保温材を配管に巻き付け、次いで、各外殻部の外周面と保温材の外周面とを跨ぐようにして気密テープを貼着する。

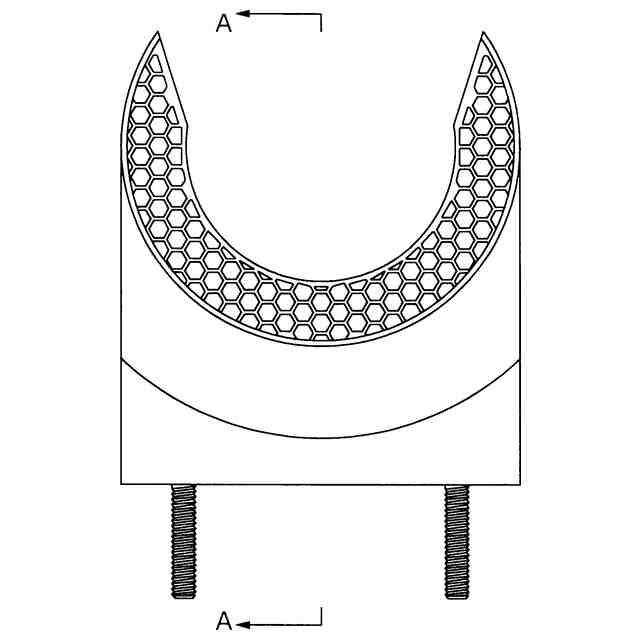

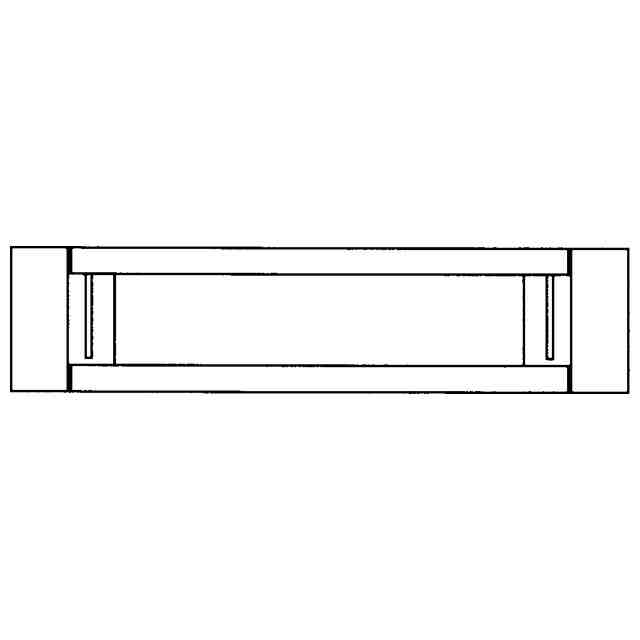

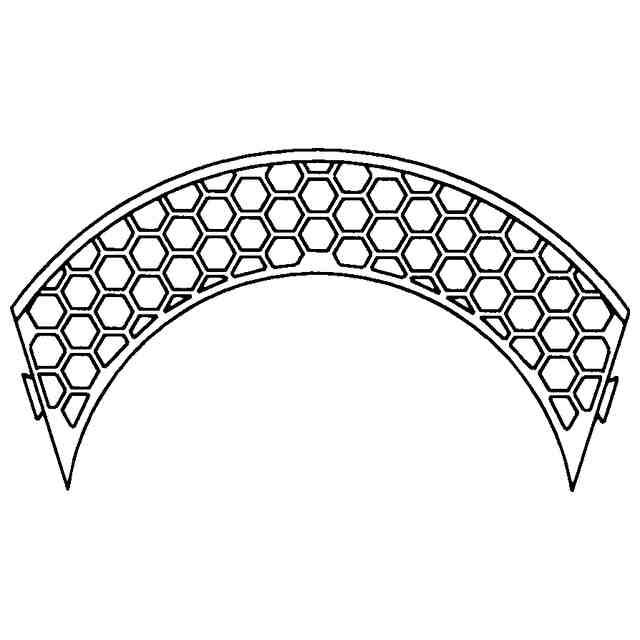

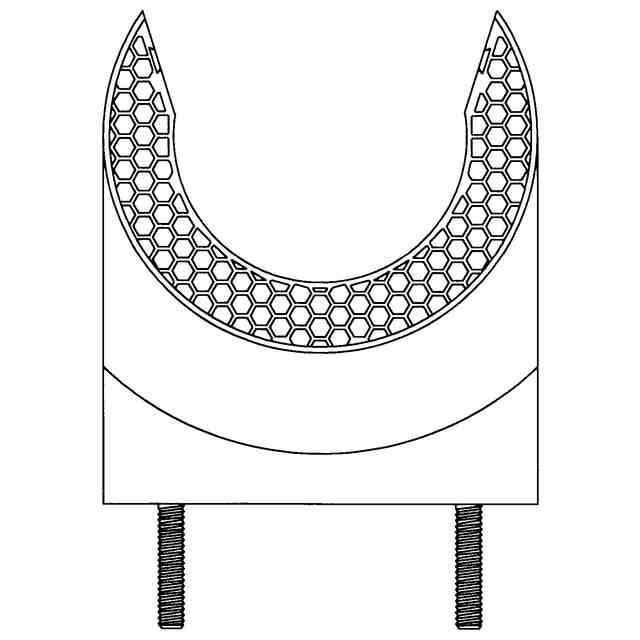

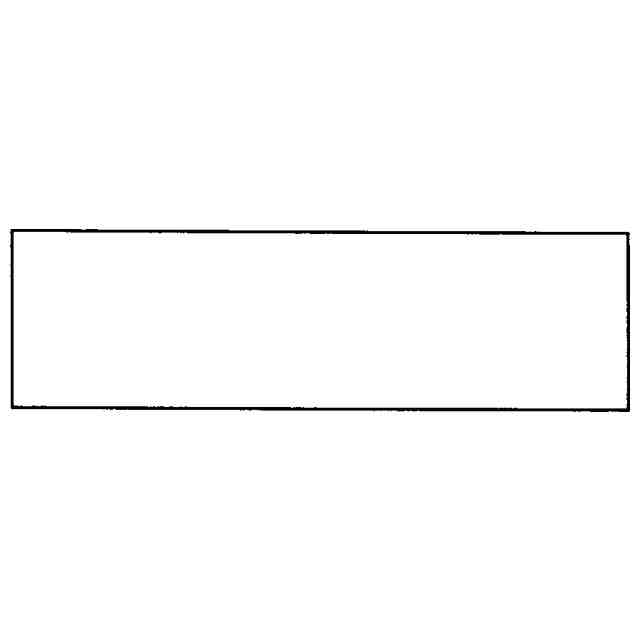

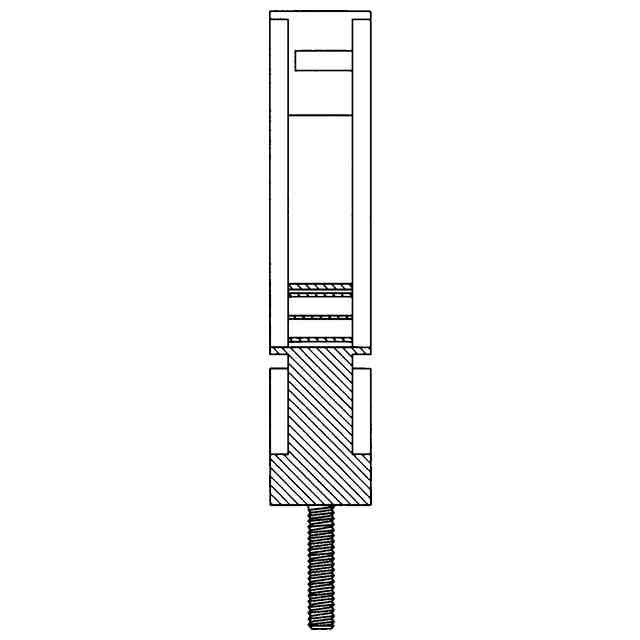

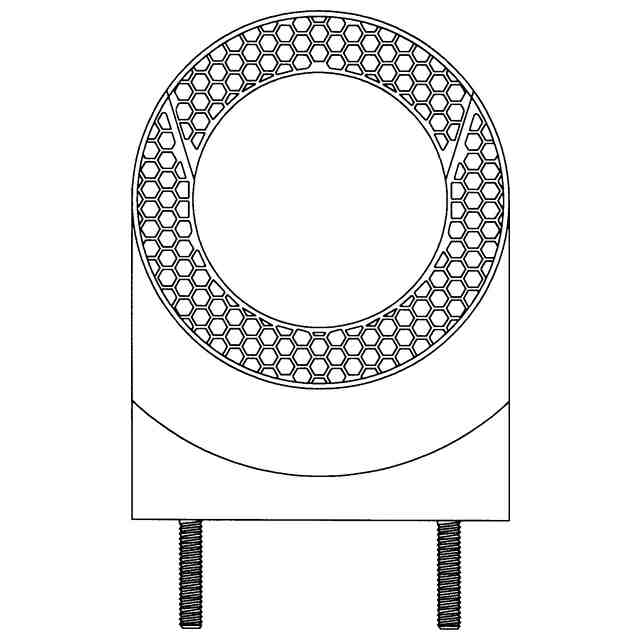

意匠の説明本願意匠に係る物品は、上述の通り、台座部材と非台座部材とが分離されるものであるため、それらが組み立てられた状態の様子を正面図、背面図、右側面図、平面図及び底面図で示すとともに(左側面図は右側面図と対称に表れるのでこれを省略)、台座部材だけの状態を正面図(台座部材のみ)、背面図(台座部材のみ)、右側面図(台座部材のみ)、平面図(台座部材のみ)及び底面図(台座部材のみ)で示し(左側面図は右側面図と対称に表れるのでこれを省略)、非台座部材だけの状態を正面図(非台座部材のみ)、背面図(非台座部材のみ)、右側面図(非台座部材のみ)、平面図(非台座部材のみ)及び底面図(非台座部材のみ)で示した(左側面図は右側面図と対称に表れるのでこれを省略)。また、参考正面図(台座部材のみ)に示したA-A線に沿う断面図を断面図(台座部材のみ)として、参考正面図(非台座部材のみ)に示したB-B線に沿う断面図を断面図(非台座部材のみ)としてそれぞれ示した。

関連意匠
