発行日2025-06-20
公報種別意匠公報(S)
登録番号1801581
登録日2025-06-12
意匠に係る物品門型ガントリーの垂直部材
意匠分類G1-219(運搬、昇降又は貨物取扱い用機械器具)
出願番号2024022693
出願日2024-10-31
意匠権者株式会社荒井商事
代理人個人

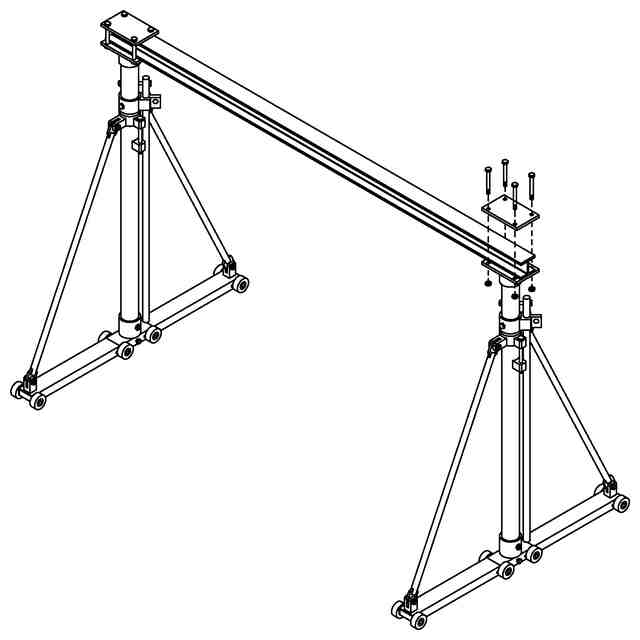

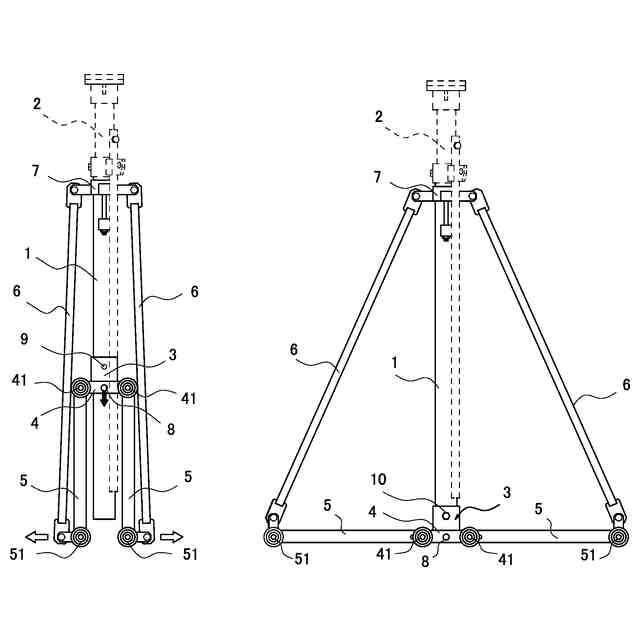

意匠に係る物品の説明本物品は、大型機器・空調機器など重量物の搬出・設置据付・移動解体、自動車整備・エンジン載せ変え、工作機械付属品の取付け・取り外し、建築資材の積み込みに所定の積み込みに使用する門型ガントリーに使用する垂直部材に関する物品である。本物品は、本物品を起立させて使用状態を示す説明図に示すように、重量支持外筒1と高さを変更する重量支持内筒2と、これらの下部は下部支持部材3及び中央支持チャンネル部材4に挿通可能としている。また、中央チャンネル部材4の両脇に基端を枢支されている脇チャンネル部材5,5を設けており、中央チャンネル部材4、脇チャンネル部材5,5には夫々搬送ローラ41,41,51,51が設けられている。また、脇チャンネル部材5,5の先端部には、作動杆6,6の先端が枢支され,前記重量支持外筒1の上端部に設けている支持外筒固定部材7に作動杆6,6の基端側を枢支可能に支持されている。なお、中央チャンネル部材4、及び脇チャンネル部材5,5を所定の位置までにスライド作動させる際に使用する作動つまみ8である。使用にさして、本物品を起立させて、使用状態を示す説明図に示すように、本物品の搬送ローラ51,51を地面に置き、作動つまみ8を黒矢印方向に移動させると、脇チャンネル部材5,5の先端部に設けている搬送ローラ51,51は、白矢印方向に移動し、作動杆6,6の基端部を中心として先端部が外方に移動する。そして、下部支持部材3と中央チャンネル部材4が下方に移動し、中央チャンネル部材4、及び両脇チャンネル部材5,5が一直線的な位置まで移動し、搬送ローラ41,41,51,51が全て地面に接触する。この後、貫通孔9にロッド或いはボルト等の固定具10を挿通固定し,組立を完了する。組立を完了したした本物品を,使用状態を示す参考図に示すごとく、上部に設置したH形鋼、角パイプ、チャンネル等の鋼材を固定し、鋼材にチェーンブロック、ホイスト等を取りつけ、重量物の搬出・設置据付・移動解体、工作機械付属品の取付け・取り外し、建築資材の積み込み等に使用する。

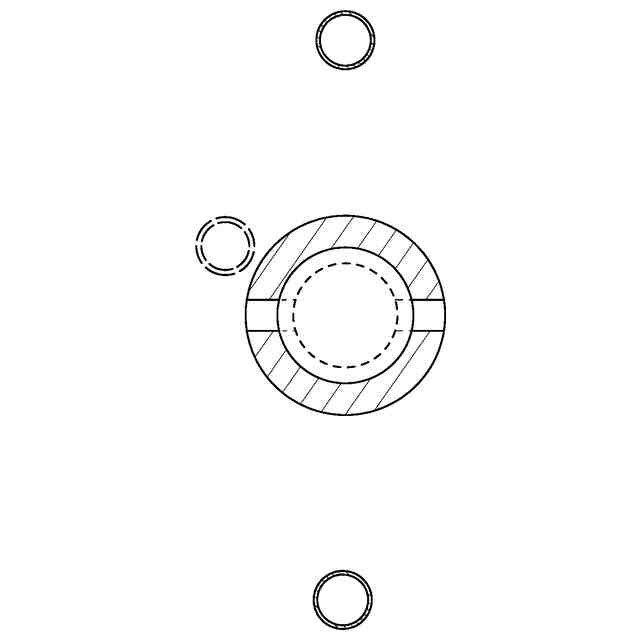

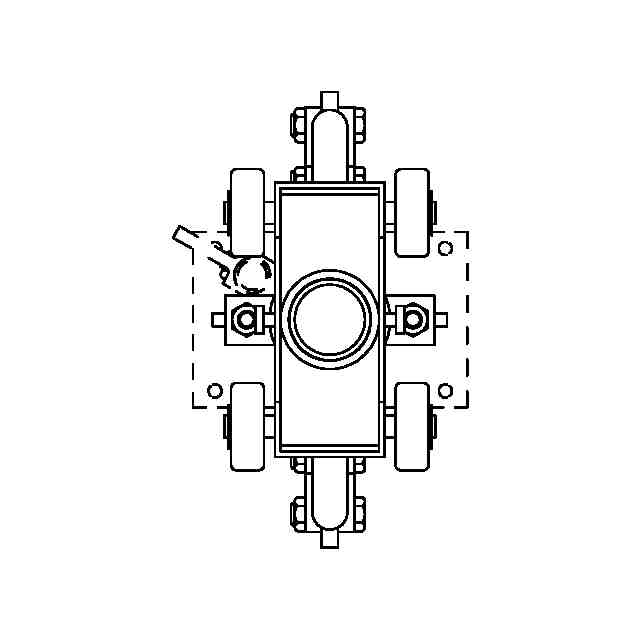

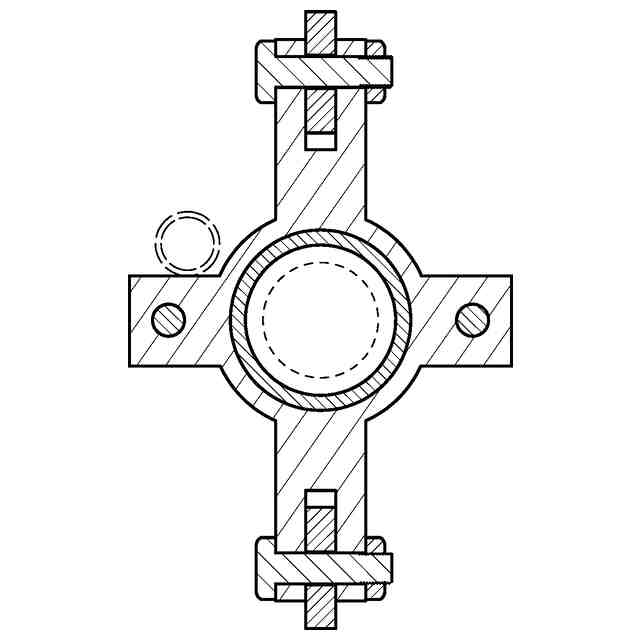

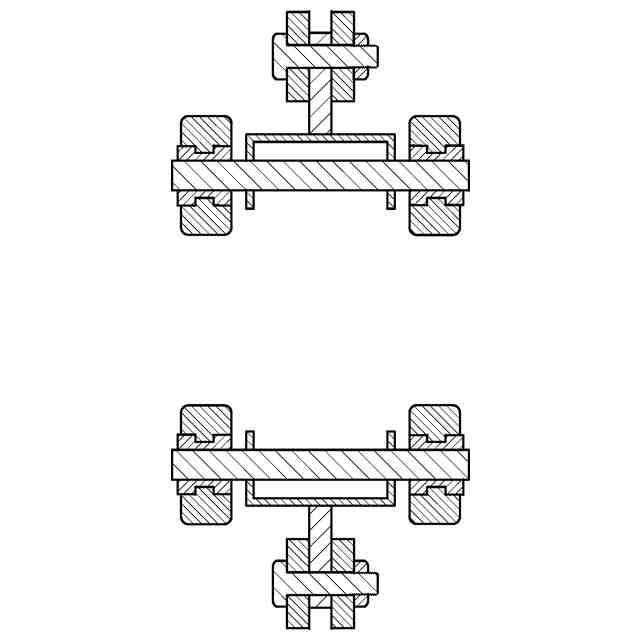

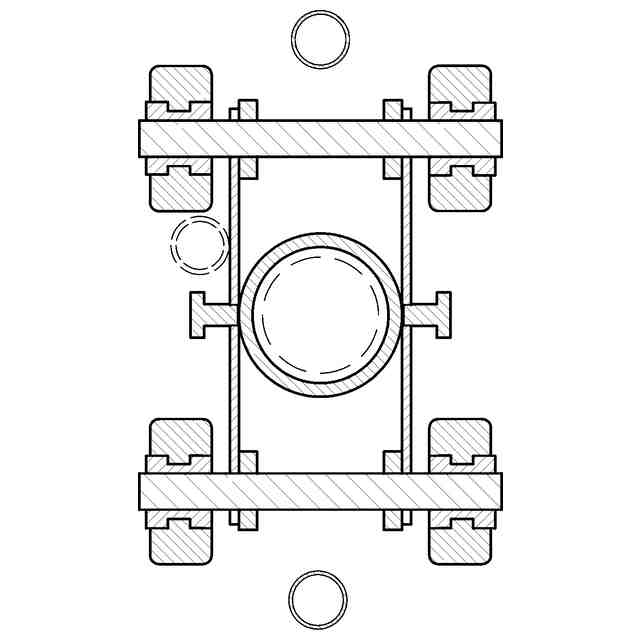

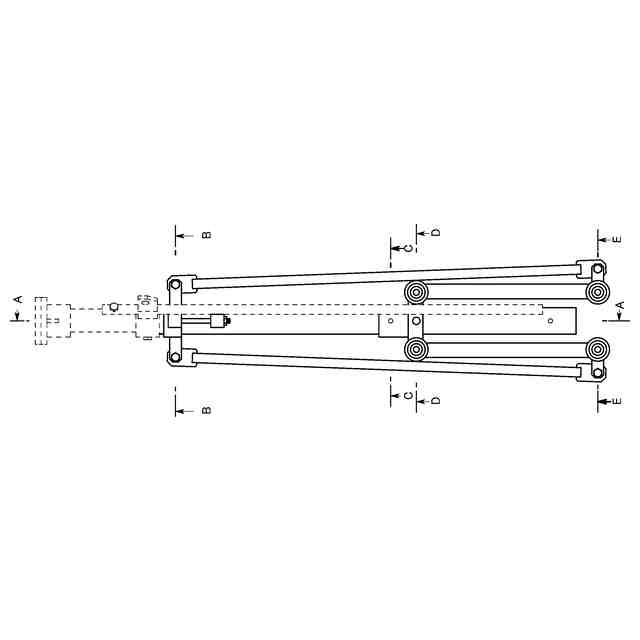

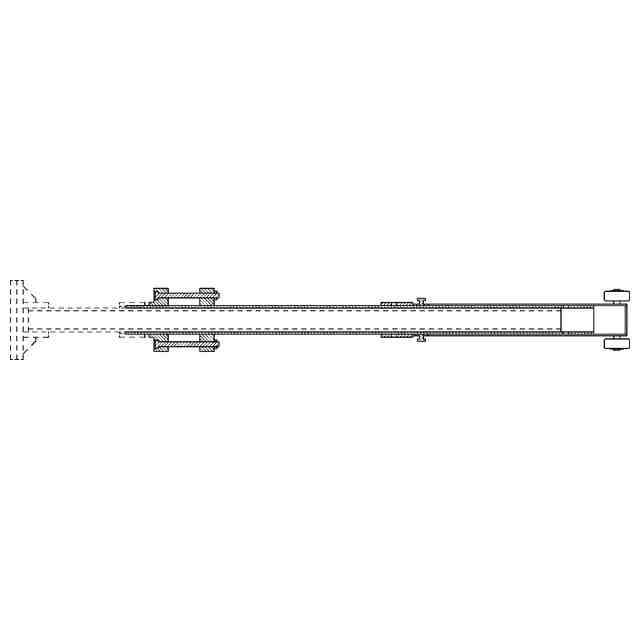

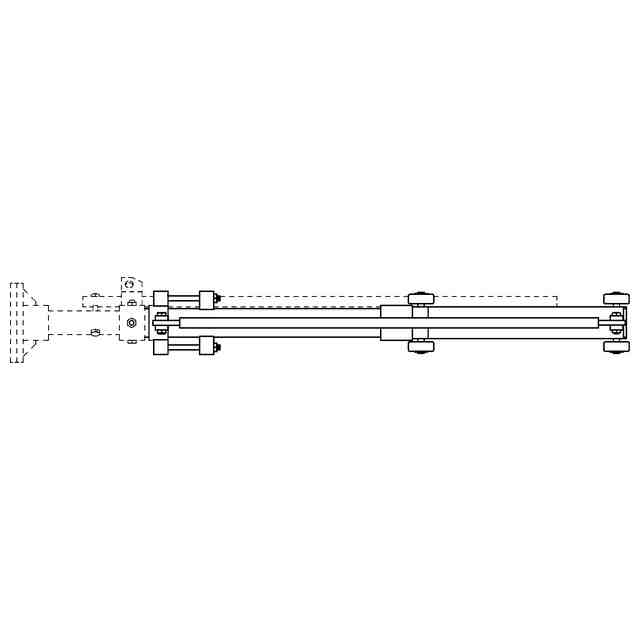

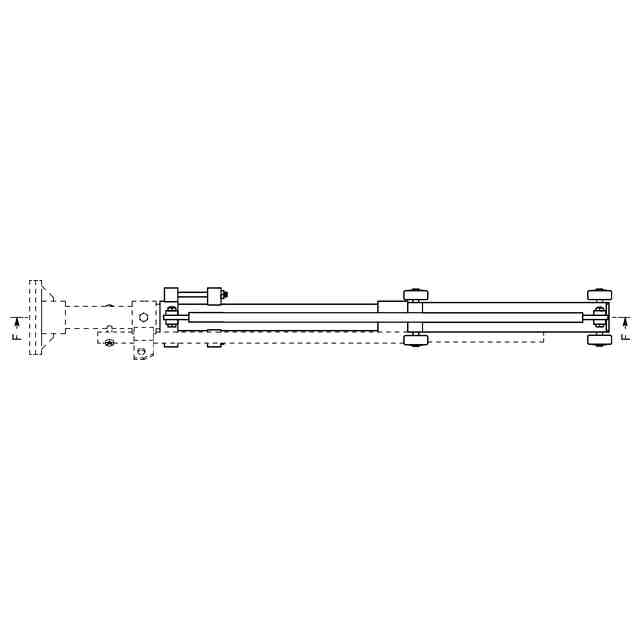

意匠の説明実線で表された部分が、部分意匠として意匠登録を受けようとする部分である。

関連意匠
