発行日2024-10-03
公報種別意匠公報(S)
登録番号1781387
登録日2024-09-25
意匠に係る物品滑車装置
意匠分類G1-000(運搬、昇降又は貨物取扱い用機械器具)
出願番号2024001165
出願日2024-01-23
意匠権者有限会社カレン,株式会社太田製作所
代理人個人

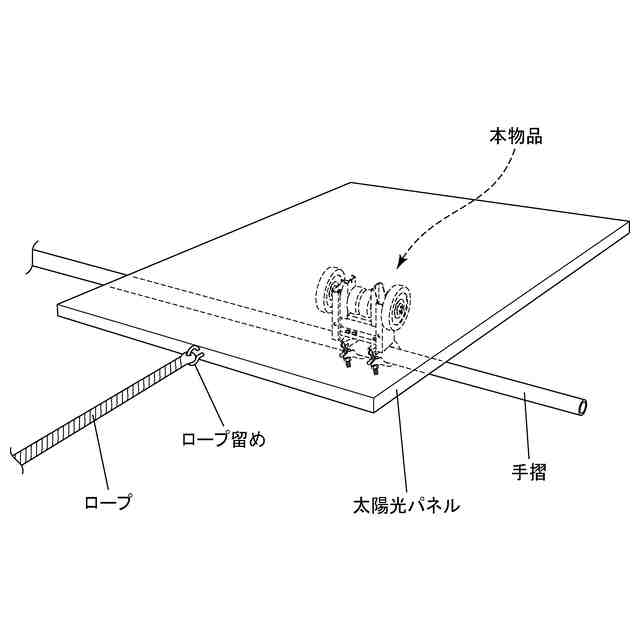

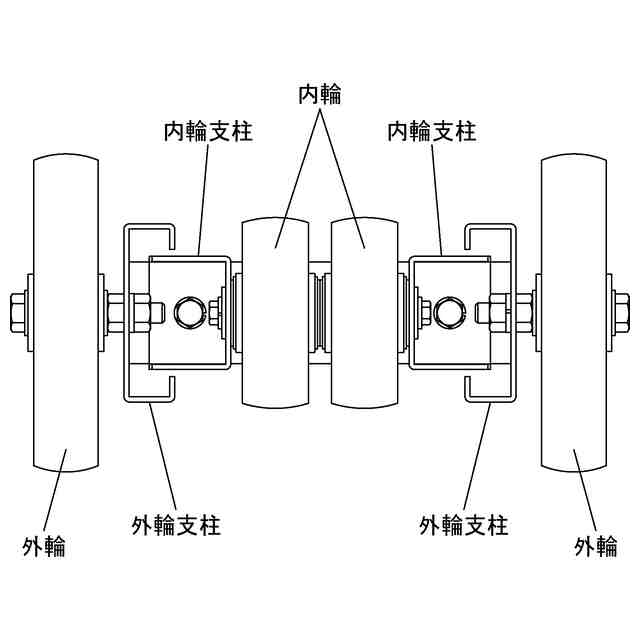

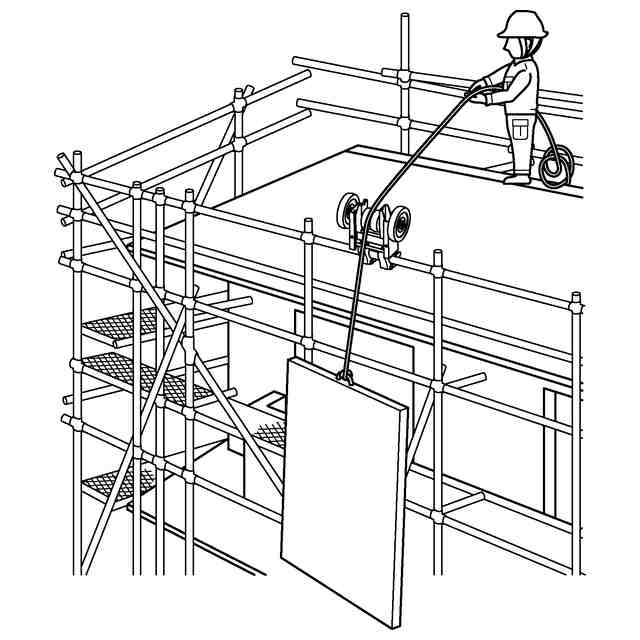

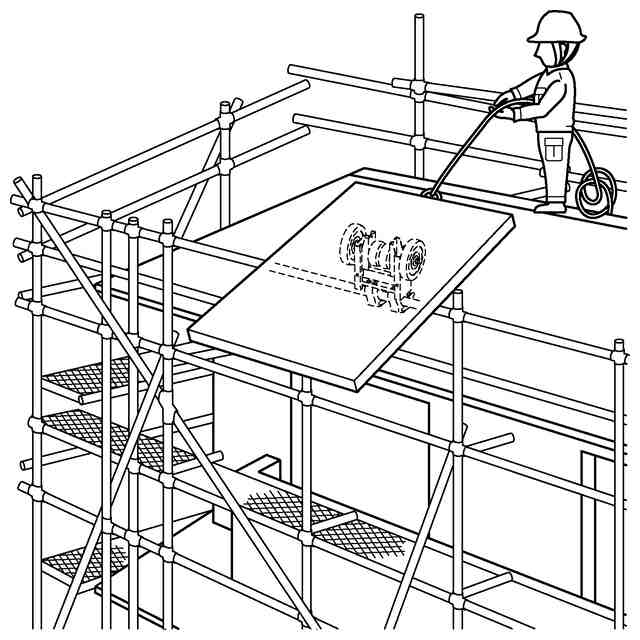

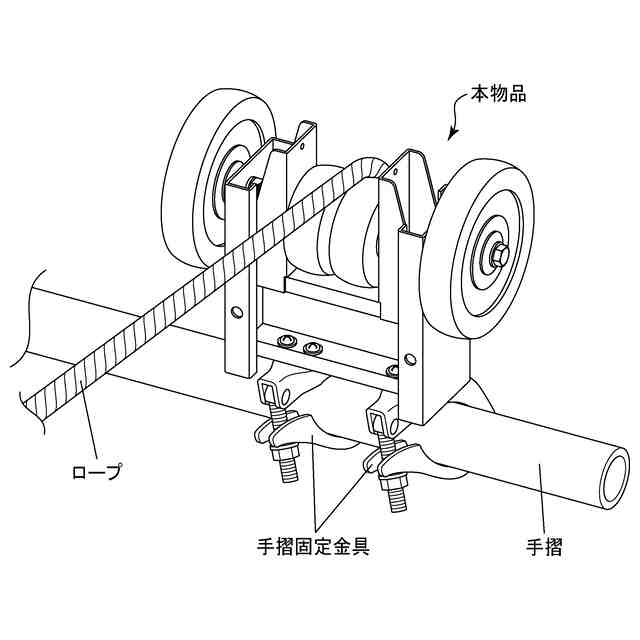

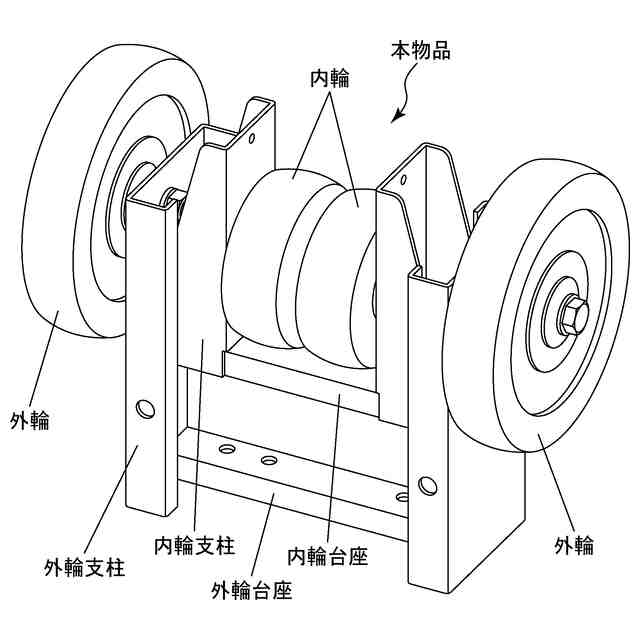

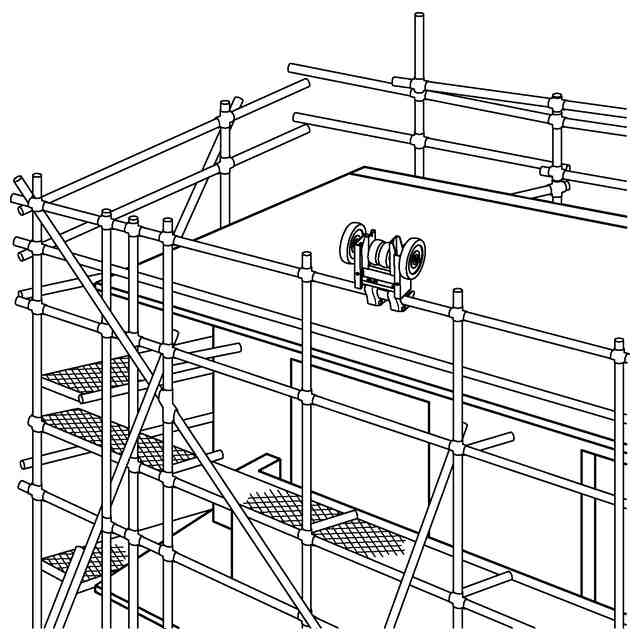

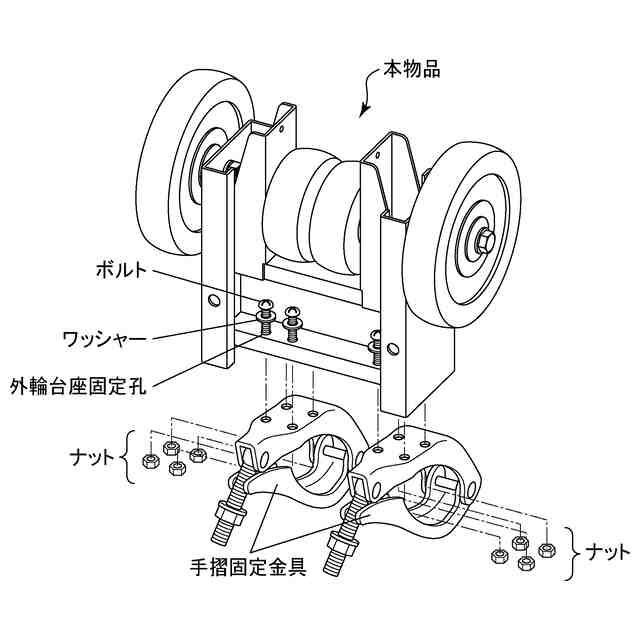

意匠に係る物品の説明本物品は、家屋、低層のアパート等に設置される仮設足場の手摺などに取り付け可能な滑車装置である。本物品は、平面参考図、底面参考図および斜視参考図に示す、正転・逆回転可能な2つの内輪と、内輪を回転軸方向の外側から支える内輪支柱、内輪支柱を下方から固定する内輪台座と、内輪よりも軸径が大きく、内輪支柱より回転軸方向の外側に配置される正転・逆回転可能な2つの外輪と、外輪を回転軸方向の内側から支える外輪支柱と、内輪支柱、内輪台座および外輪支柱を固定する外輪台座とから構成される。本物品は、使用状態の説明参考図1及び2に示すように、仮設足場などのパイプ、手摺等に取り付け、及び、取り外し可能なように、外輪台座固定孔に手摺固定金具を複数のボルト、ワッシャー、ナット等により固定可能な構造である。例えば、使用状態の説明参考図2～4に示すように、仮設足場などの手摺に取り付け2つの内輪に跨るようにロープを掛けてロープの片側に固定した荷物を、ロープを手繰り寄せることにより屋根等に引き揚げたりすることができ、また、屋根等から引き降ろして地上等へ荷下ろしすることができる。特に、使用状態の説明参考図3及び5に示すように、例えば太陽光パネルなどの幅のある板状の建材等を引き降ろし、又は、引き揚げする場合に、本物品の外輪において、これらの建材を安定的に支えて、引き降ろし、又は、引き揚げすることができる。これにより、使用状態の説明参考図4～6に示すような家屋、低層のアパート等に設置される仮設足場の手摺に本物品である滑車装置を取り付けて、家屋、低層のアパート等の屋根から太陽光パネルなどの板状の建材等の引き降ろしや、引き揚げ作業などを少ない作業員で、効率よく、迅速に行うことができる。

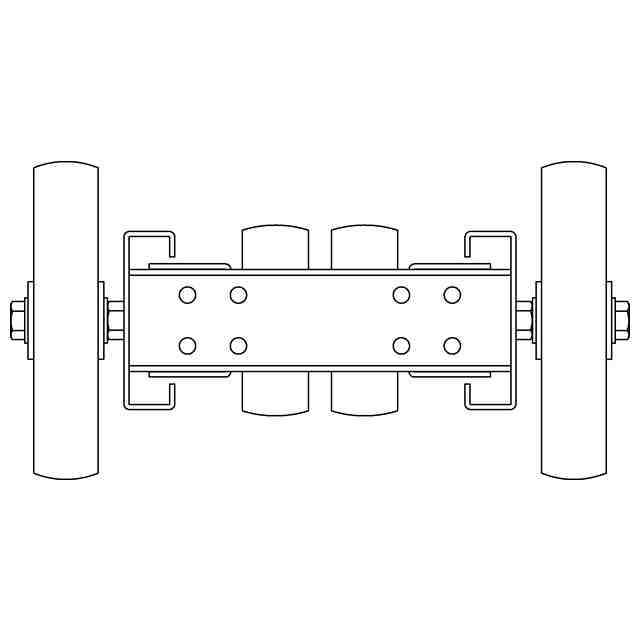

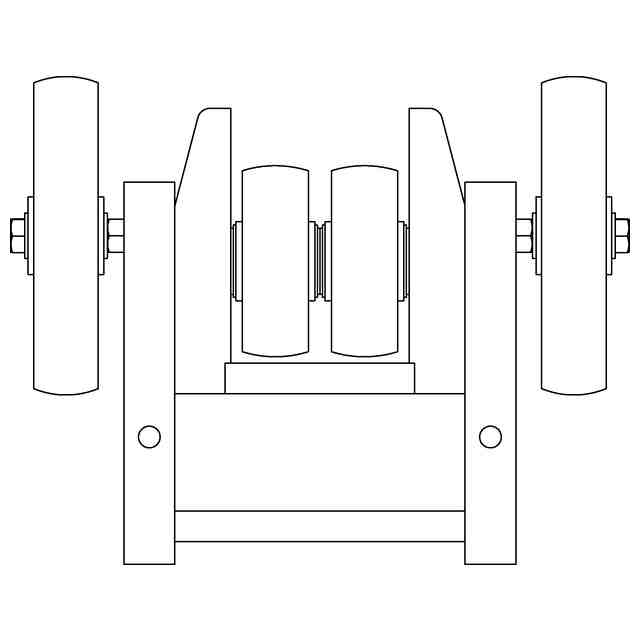

意匠の説明右側面図は左側面図と対称に表れ、また、背面図は正面図と対称に表れるため、右側面図および背面図は省略する。

関連意匠
