発行日2024-10-28
公報種別意匠公報(S)
登録番号1783285
登録日2024-10-18
意匠に係る物品クランプ
意匠分類G1-050(運搬、昇降又は貨物取扱い用機械器具)
出願番号2024007430
出願日2024-04-09
意匠権者大栄産業株式会社
代理人個人

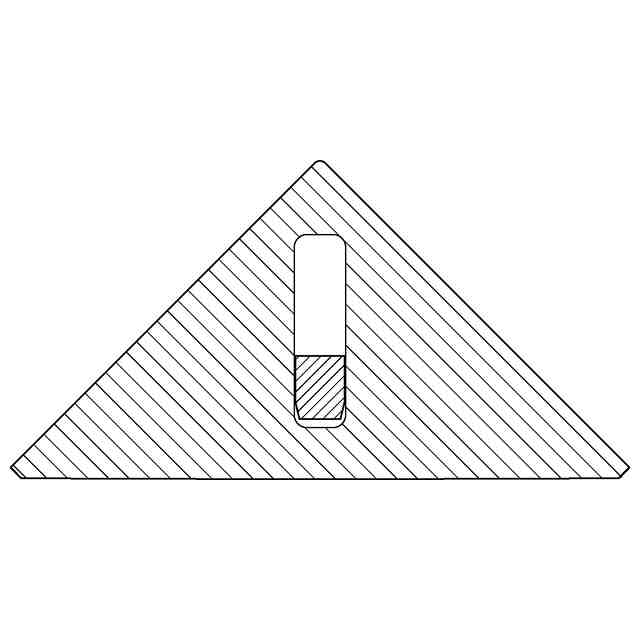

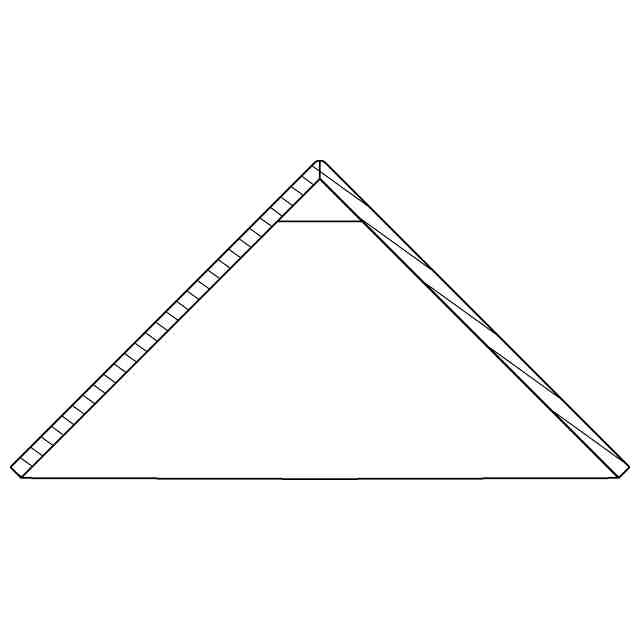

意匠に係る物品の説明この意匠にかかる物品は、建築現場,土木現場或いは建築解体現場で使用される敷鉄板を水平状態にして、吊上げ、所望の位置に搬送させるときに使用するクランプである。本物品は、上面部と下面部と直角に隣り合う面に構成された両側面部とからなる支持筐体と吊上げレバーとが備えられている。前記支持筐体は内部に収納空間を有し、正面図に示すように、正面側に開口部を有している。支持筐体の上面部には出没孔が形成され、前記吊上げレバーは、長手方向の中心箇所を揺動中心部として垂直面上を揺動自在とし、その長手方向の一端側は前記支持筐体内の出没孔に出没する。前記支持筐体の下面部には排出孔が形成されている。本物品のクランプは使用状態を示す参考図1に示すように4個備えられる。そして、使用状態を示す参考図1,2,3及び使用状態を示す参考図4に示すように適宜の板厚の敷鉄板aの4個の角部a1に本物品のクランプを開口部から収納空間内に挿入させるように押圧する。クランプの吊上げレバーにはケーブル材bが連結され、4個のクランプによって敷鉄板aがクレーンにより持ち上げられ、このとき、吊上げレバーは揺動して、該吊上げレバーの一端側が前記収納筐体の出没孔から収納空間に入り込み、支持筐体内に収納された敷鉄板aの角部a1を押圧し、敷鉄板aが本物品のクランプに固定される。そして、4個のクランプがケーブル材aを介して敷鉄板aをクレーンで持ち上げ該敷鉄板aを所望(目的)の位置に移動させるものである。前記排出孔は、使用状態を示す参考図3及び4に示すように本物品のクランプの収納空間に敷鉄板aの角部a1が入り込むときに、まぎれ込んだ泥土を排出する部位である。この物品は単独で取引の対象となりうる。

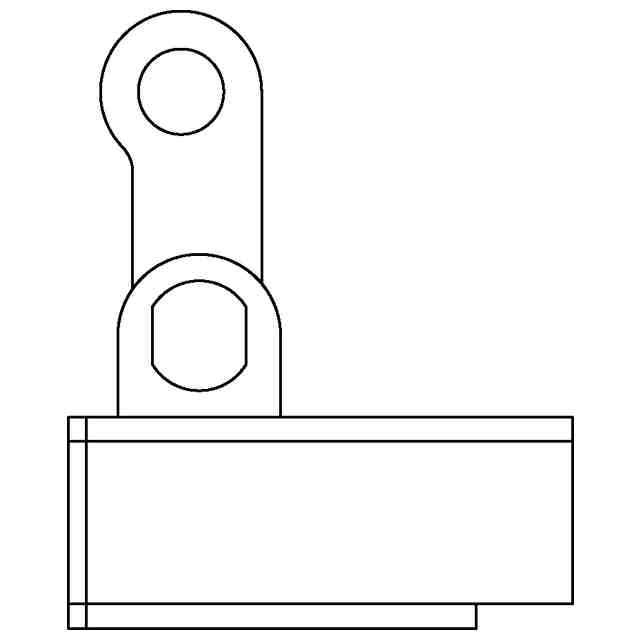

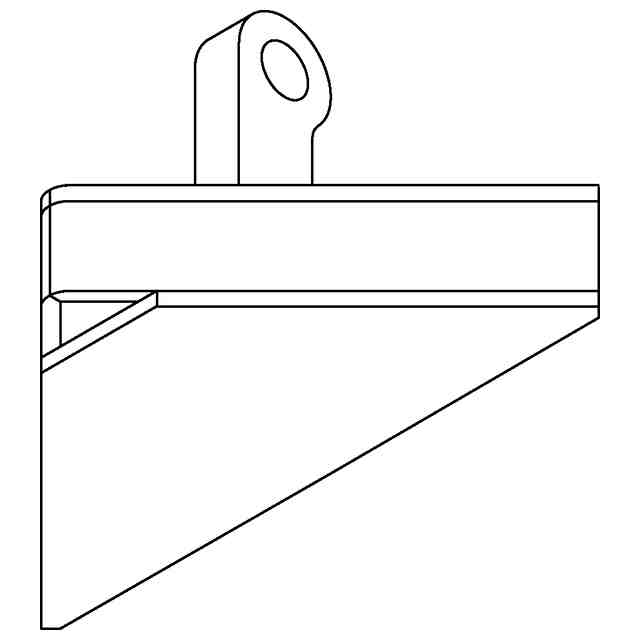

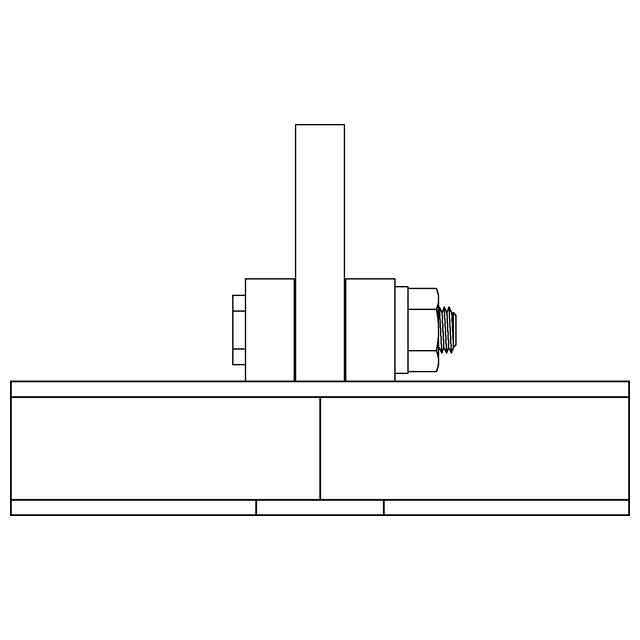

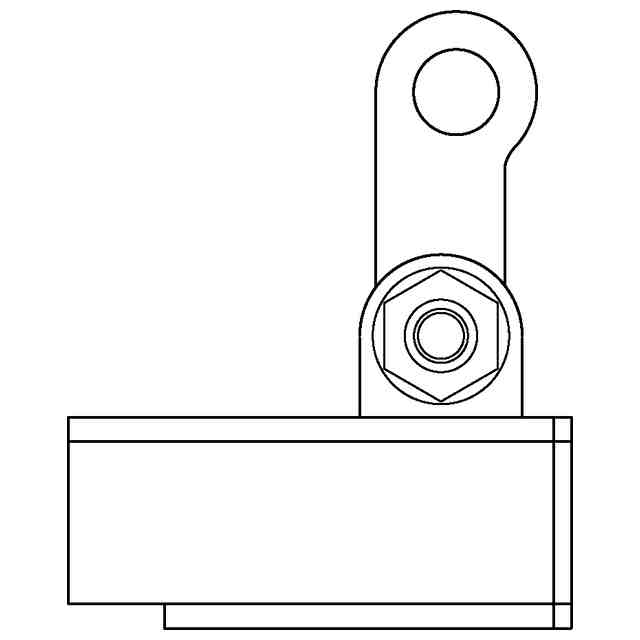

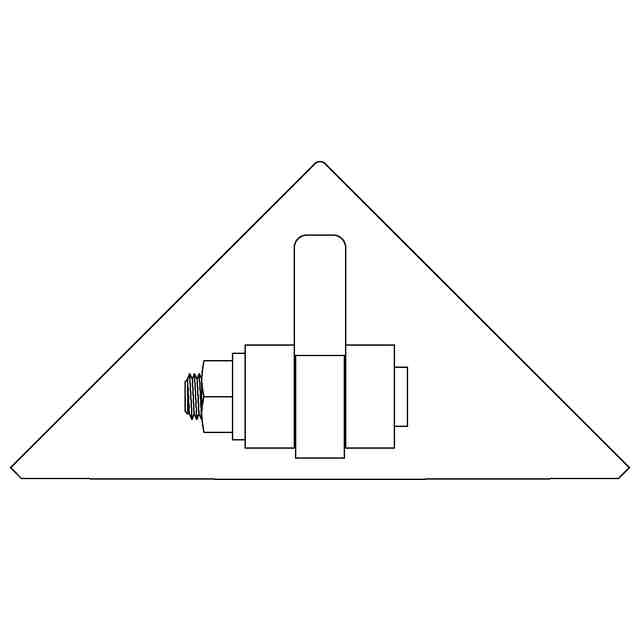

意匠の説明写真は、本物品における正面図,平面図,底面図,右側面図,左側面図及び背面図に基づいて作成した参考品を斜視図にして提示したものである。

関連意匠
