意匠ウォッチ

発行日2024-11-01
公報種別意匠公報(S)
登録番号1783670
登録日2024-10-24
意匠に係る物品吊具装置
意匠分類G1-200(運搬、昇降又は貨物取扱い用機械器具)
出願番号2023026189
出願日2023-12-15
意匠権者ユニパルス株式会社
代理人
意匠に係る物品の説明本意匠に係る吊具装置は、昇降機器を懸下する架構(柱と梁の組み構造)と、該架構を支える脚部の台車と、該昇降機器から繰出される吊索(チェーン)の先端に設けたフックと接続する側面視略L字状の吊具と、を備え、前述した吊具は、タイヤ等のワークを乗せる荷台部を有し、接続される吊索の巻取り・巻出し(昇降機器の機能)に連動して該荷台部の上下動を可能にするものである。前述した上下動する吊具の構成は、前述した架構に係る要素となる柱(2本の立設した引抜材)に沿って上下動の案内をする一対の側方移動部(縦長のローラ機構)と、該側方移動部の下端から水平方向に延設される一対のアームと、前述したフックを受け入れて接続の係止をさせる係止開口が設けられる中継板と、からなる。なお、前述した中継板は、昇降機器を懸下する梁の下であって、昇降機器から繰出される吊索の垂下先に合わせた配設とされる。

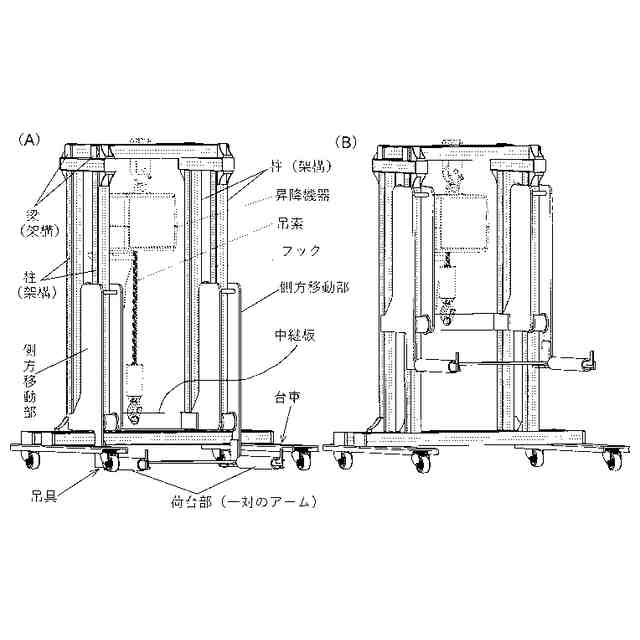

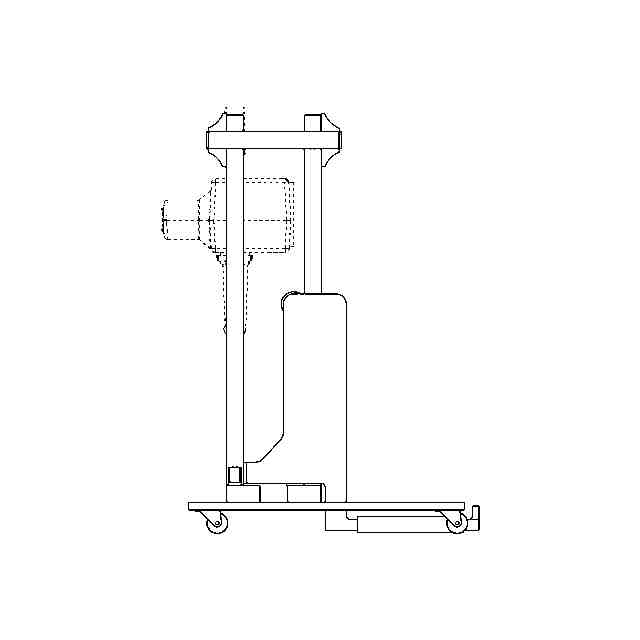

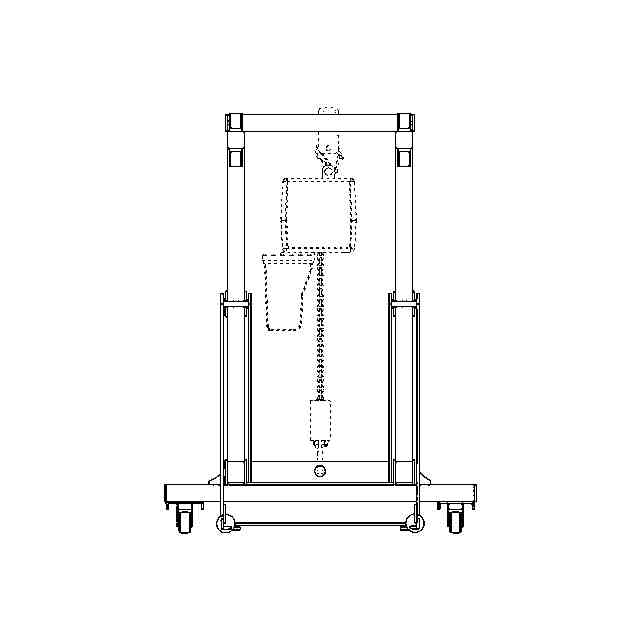

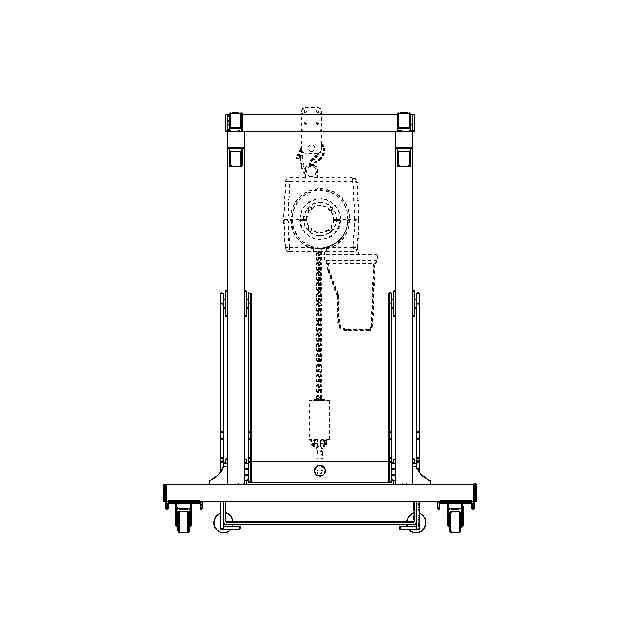

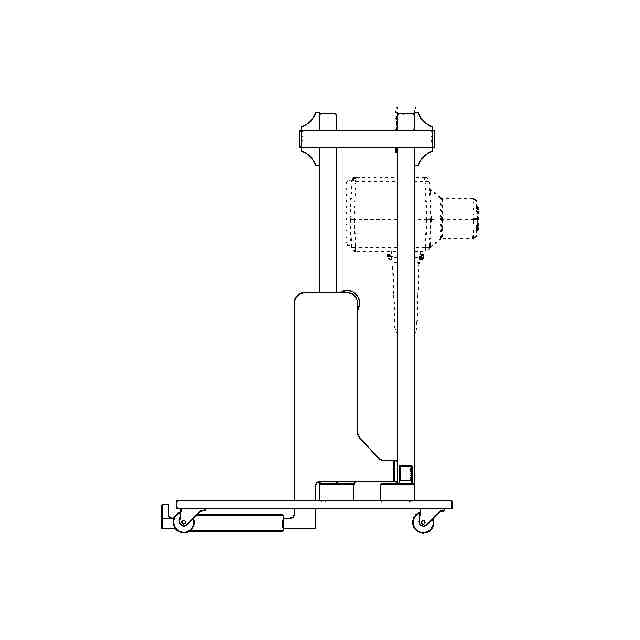

意匠の説明図面中、実線で描かれた部分が意匠登録を受けようとする部分である。参考図1(A)は、吊索の巻出しに基づいて下位置にある吊具を表す吊具装置の斜視図である。参考図1(B)は、吊索の巻取りに基づいて上位置にある吊具を表す吊具装置の斜視図である。参考図2(A)は、吊具のみの正面側斜視図である。参考図2(B)は、吊具のみの背面側斜視図である。

関連意匠
