発行日2025-05-02
公報種別意匠公報(S)
登録番号1797684
登録日2025-04-23
意匠に係る物品袋体保持具
意匠分類G1-52900(運搬、昇降又は貨物取扱い用機械器具)
出願番号2024020785
出願日2024-10-07
意匠権者有限会社ちふりや工業
代理人個人,個人,個人

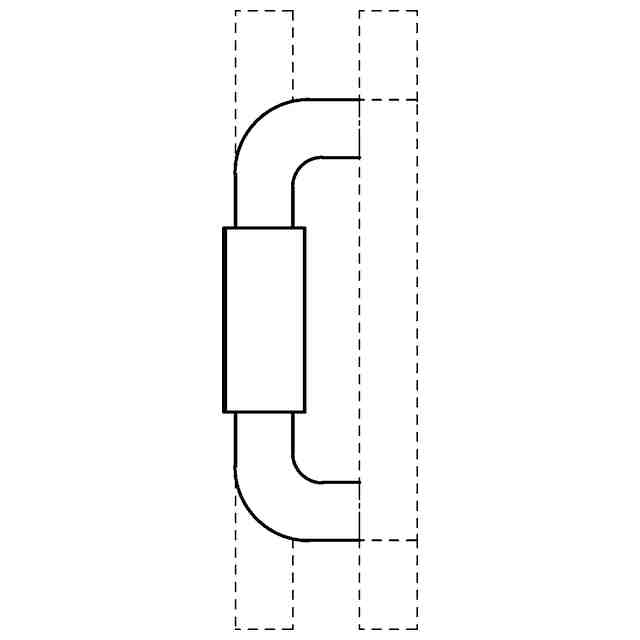

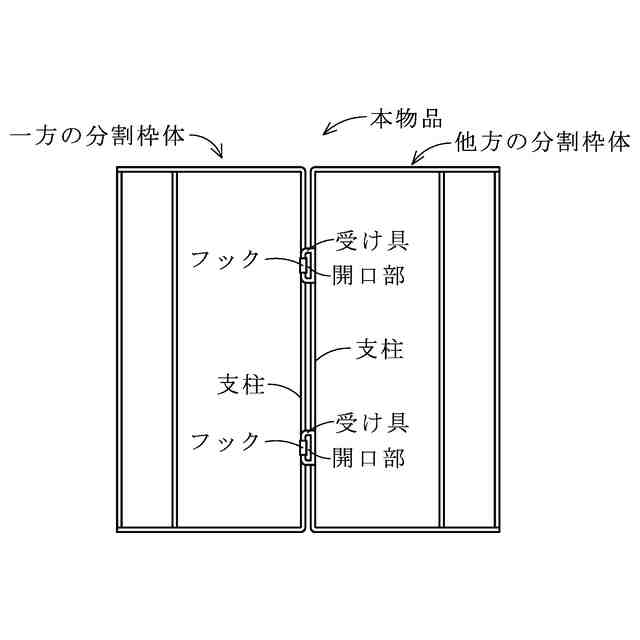

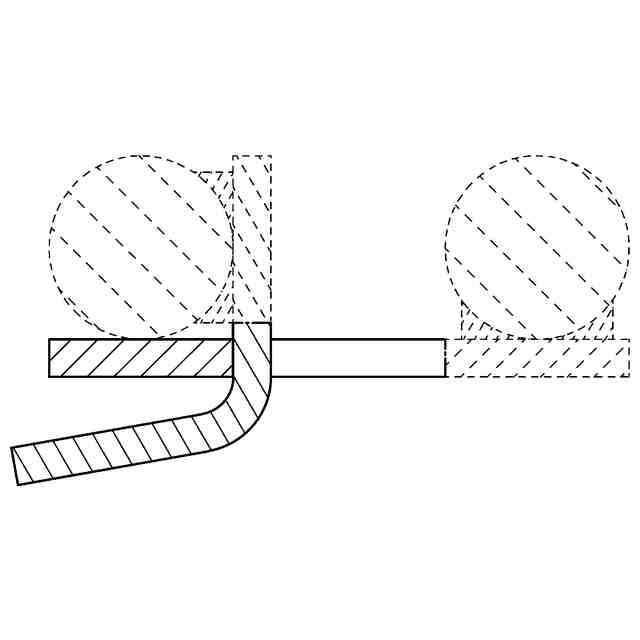

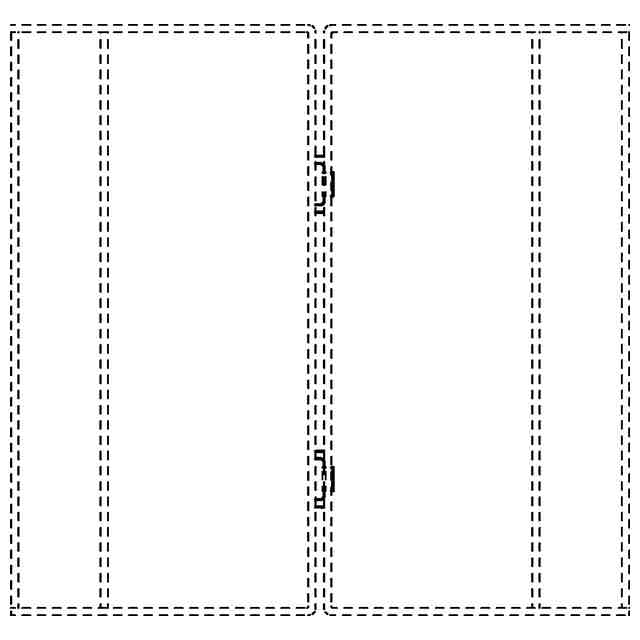

意匠に係る物品の説明本物品は、フレキシブルコンテナバッグ等の袋体の外周を保持して自立させるために使用される袋体保持具である。本物品は、2つの分割枠体で構成されており、使用時に、一方の分割枠体と他方の分割枠体が対向配置されて組立てられる。対向配置される一方の分割枠体の一側の支柱の上下2箇所にそれぞれフックが1つずつ取り付けられており、その支柱に隣接する他方の分割枠体の一側の支柱の上下2箇所にそれぞれ正面視して中央部に開口部が形成された受け具が取付けられている。これにより、一方の分割枠体の上下2箇所のフックを他方の分割枠体の上下2箇所の受け具に引っ掛けることができ、2つの分割枠体を分離(分解)可能に連結することができる。また、必要に応じて、連結された2つの分割枠体を回動させ、背面側を開放して袋体を取り出すこともできる。なお、使用時以外は、分離した2つの分割枠体を重ね合わせて搬送や保管を行うことができ、省スペース性に優れる。

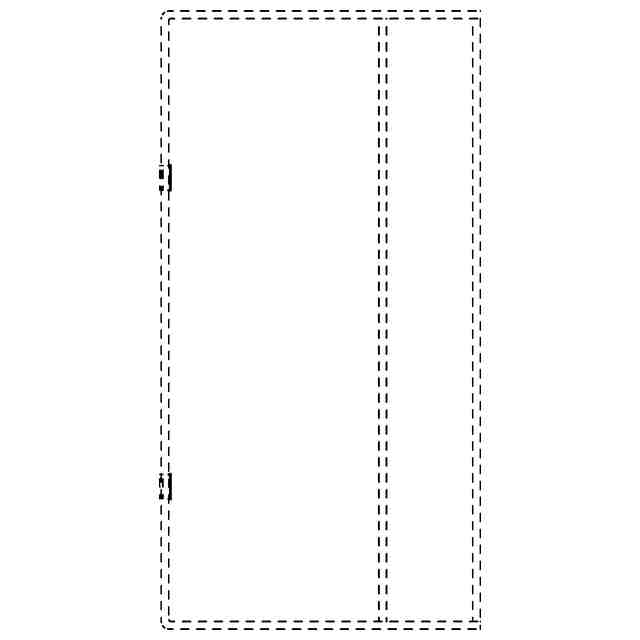

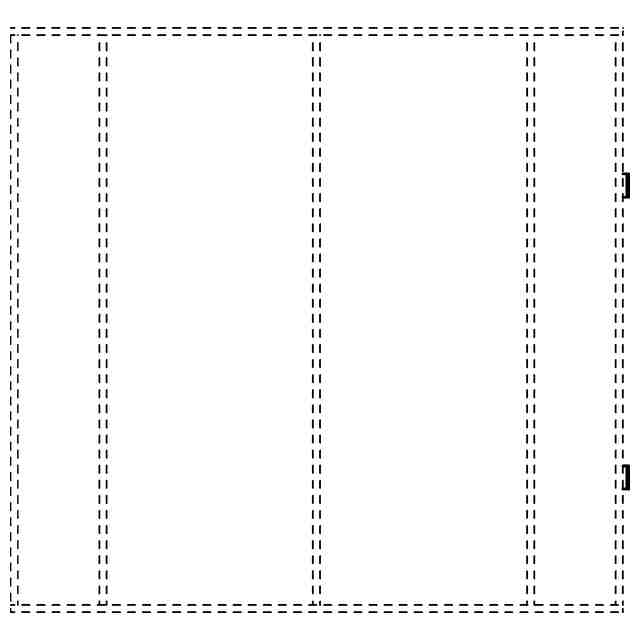

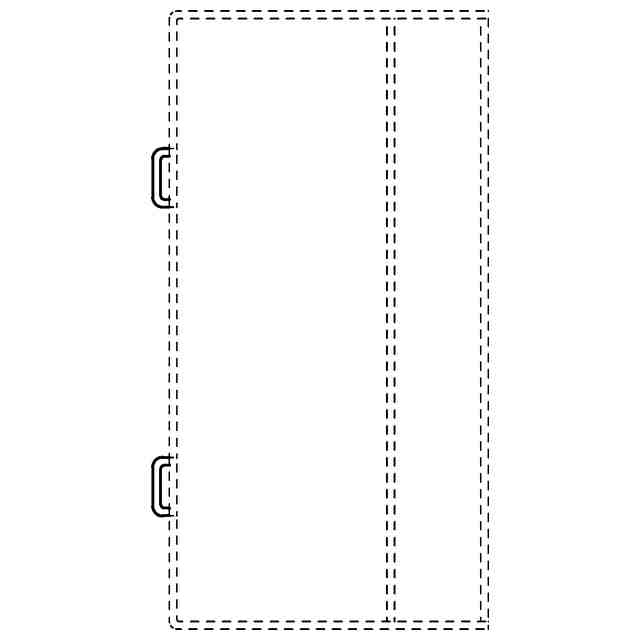

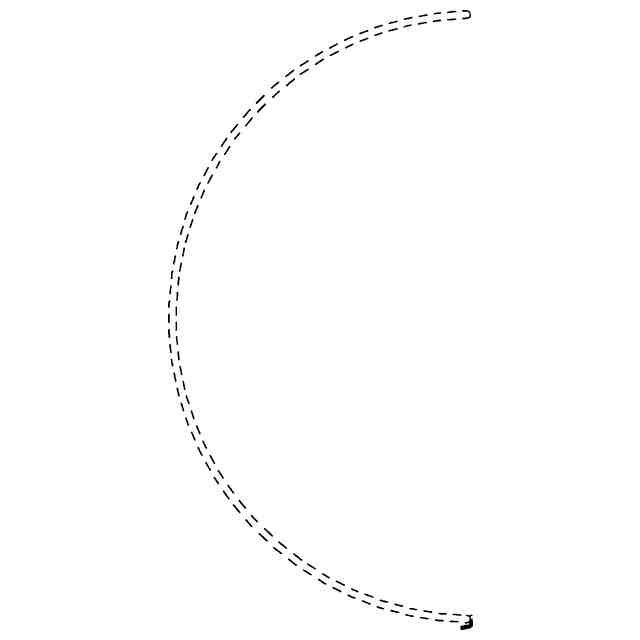

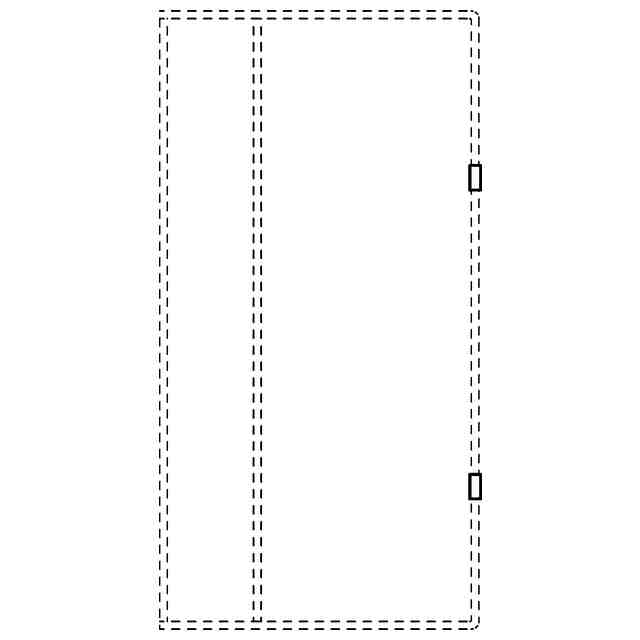

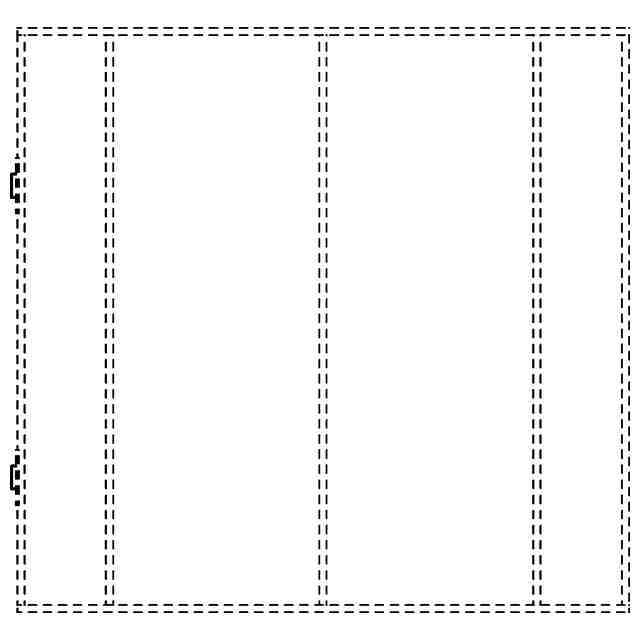

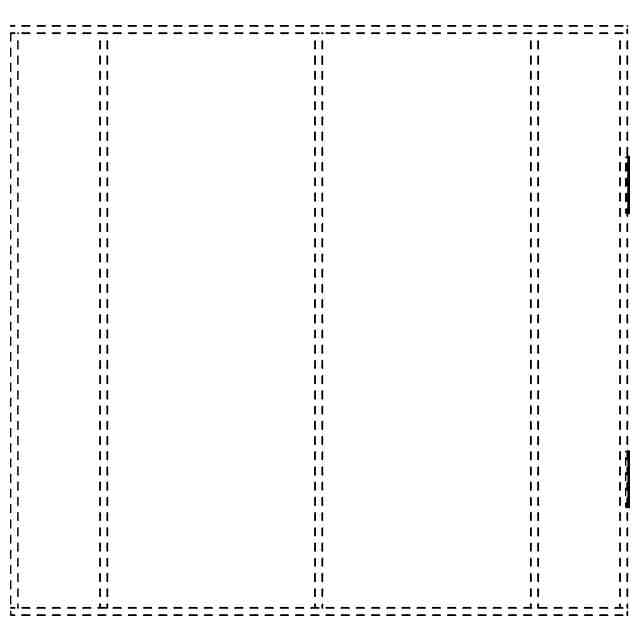

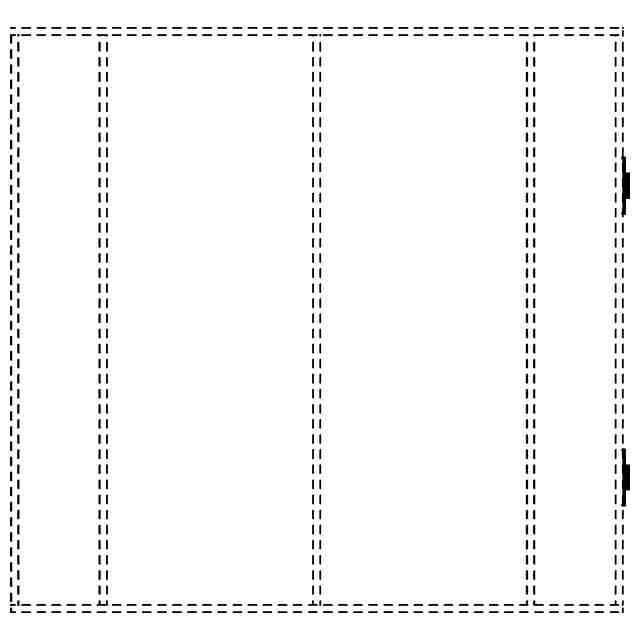

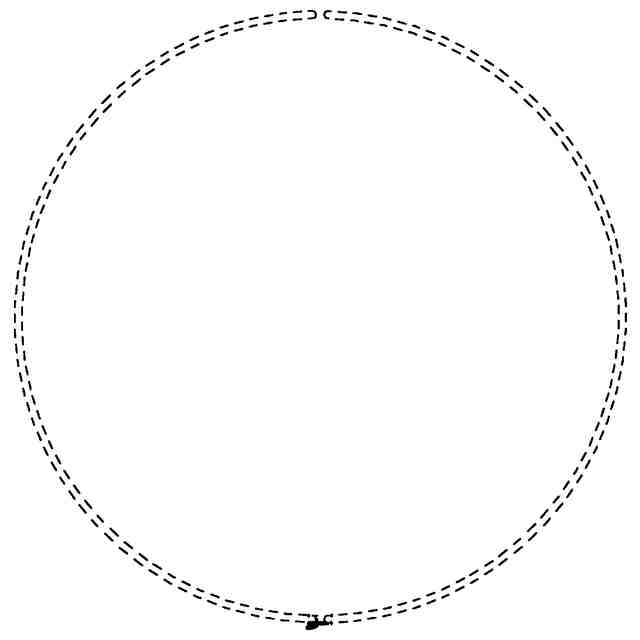

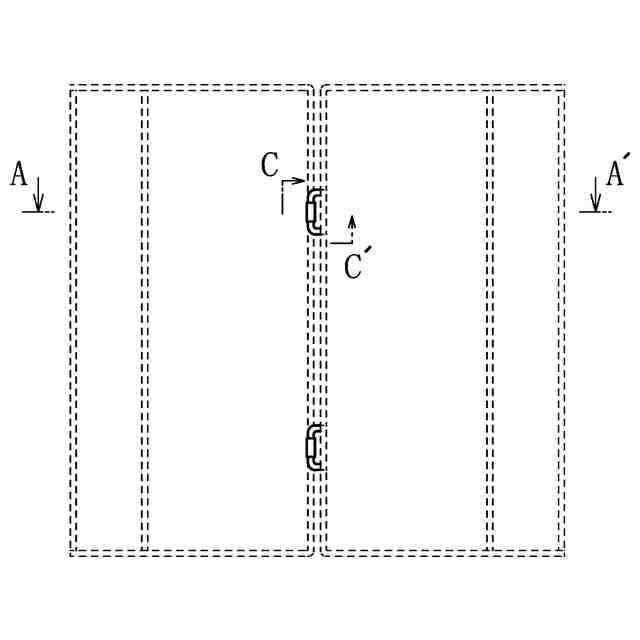

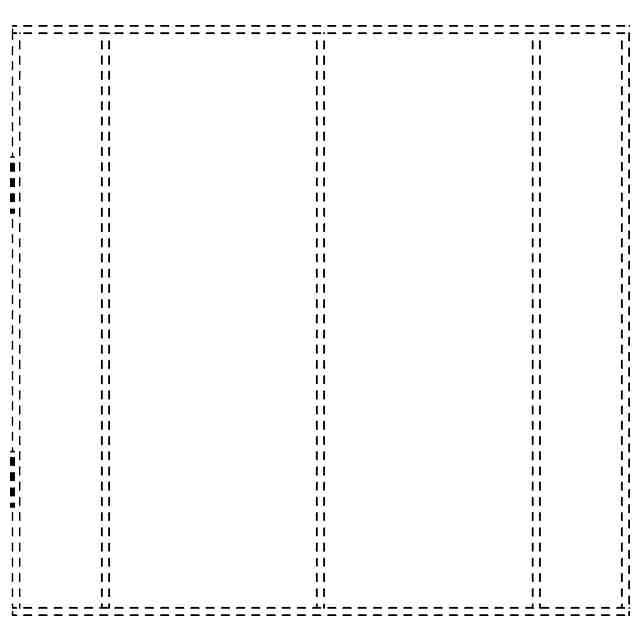

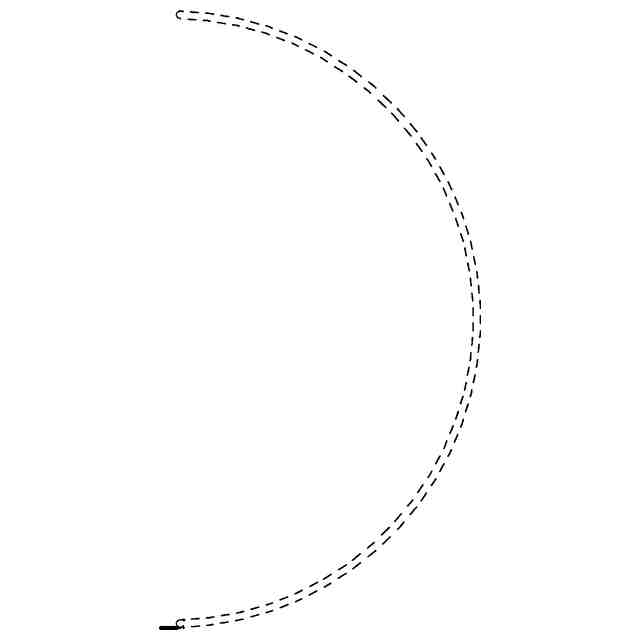

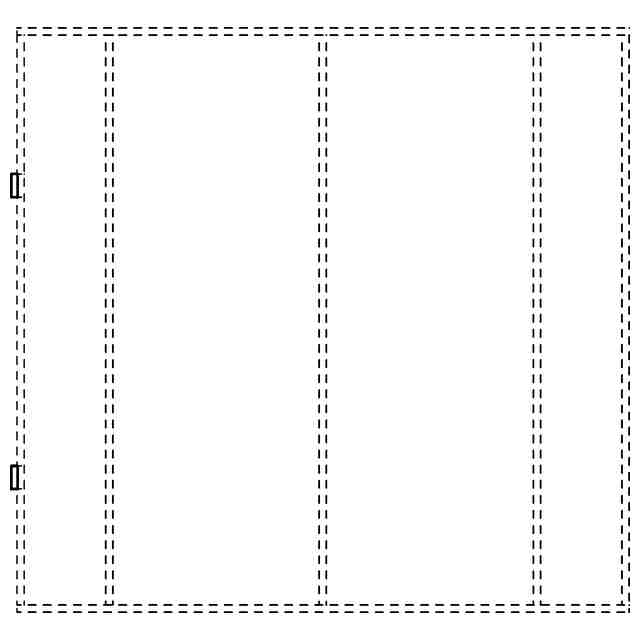

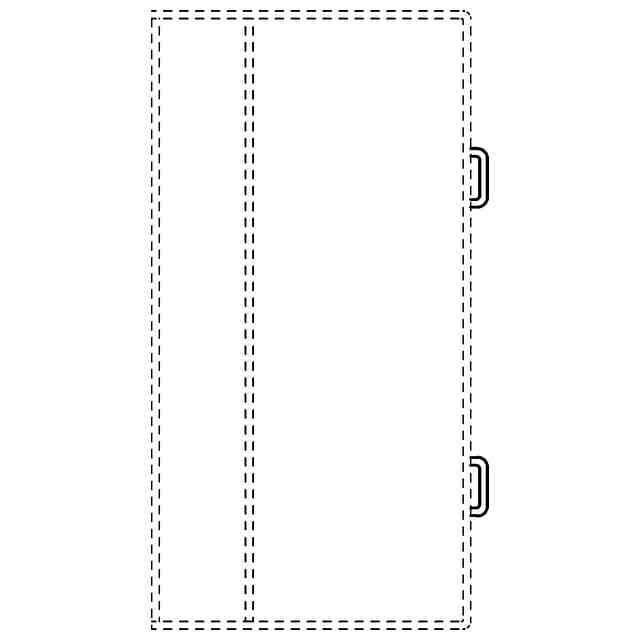

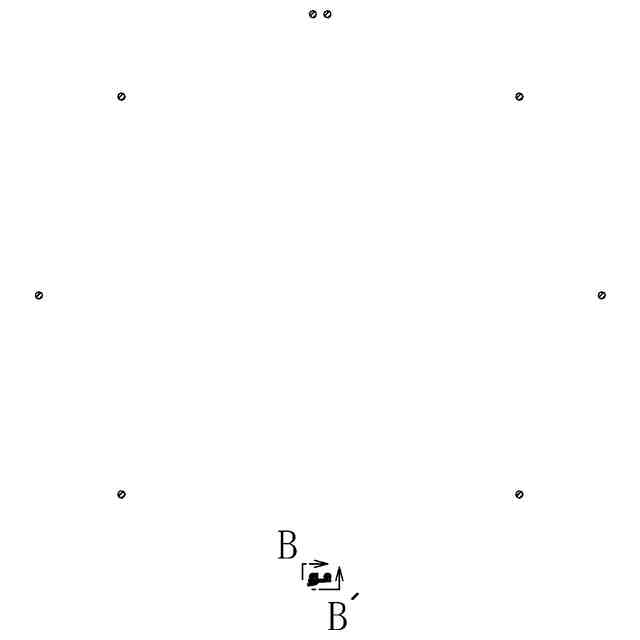

意匠の説明実線で表された部分が、部分意匠として意匠登録を受けようとする部分である。一点鎖線は、意匠登録を受けようとする部分とその他の部分との境界のみを示す。底面図は平面図と対称に現れるので省略する。一方の分割枠体の底面図は平面図と対称に現れるので省略する。他方の分割枠体の底面図は平面図と対称に現れるので省略する。

関連意匠
