発行日2024-12-10
公報種別意匠公報(S)
登録番号1786578
登録日2024-12-02
意匠に係る物品浄水器用水栓アダプタ
意匠分類M2-5000(配線・配管用管、管継ぎ手、バルブ等)
出願番号2024014113
出願日2024-07-09
意匠権者株式会社ドリームバンク
代理人個人

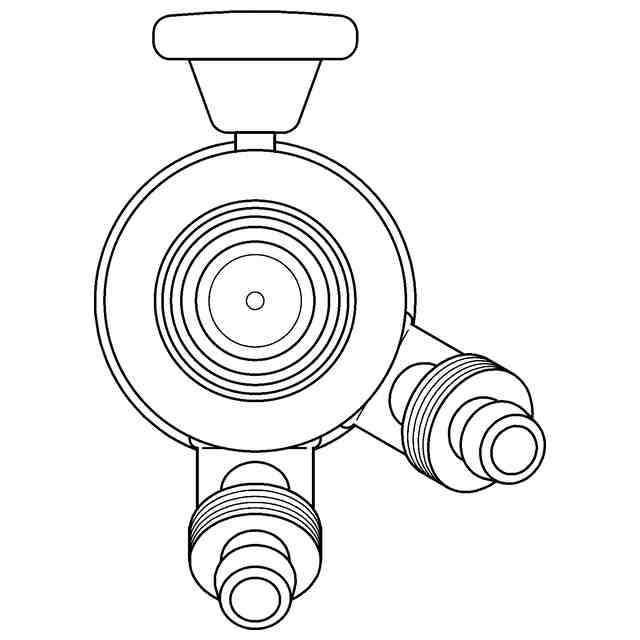

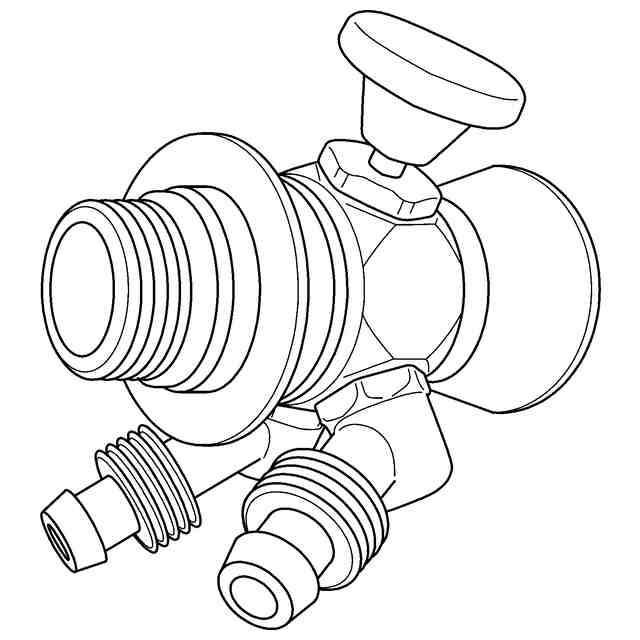

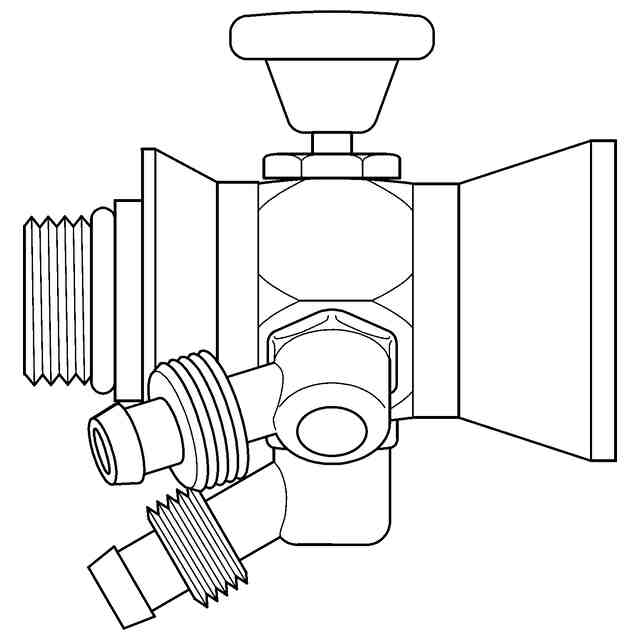

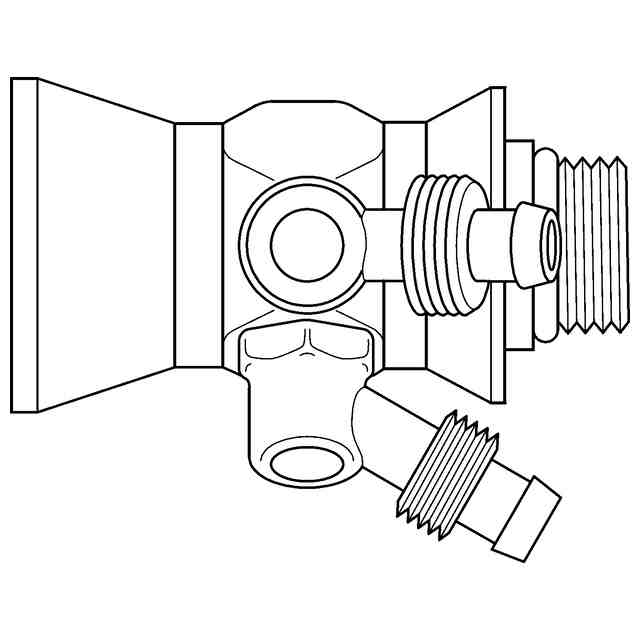

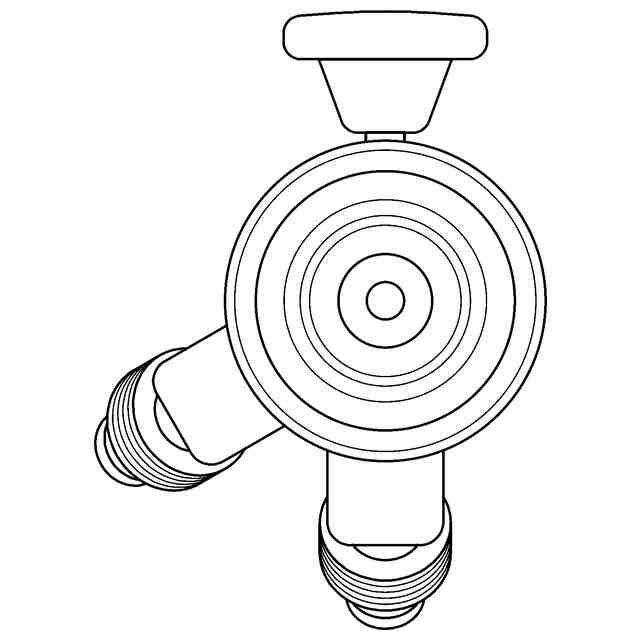

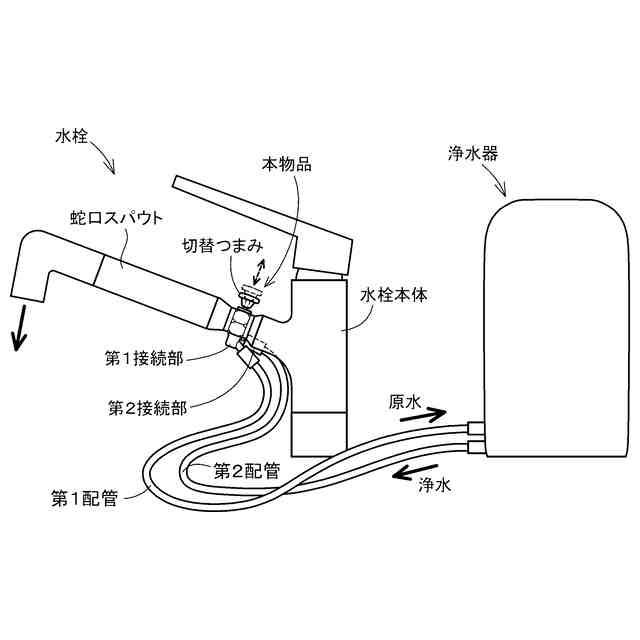

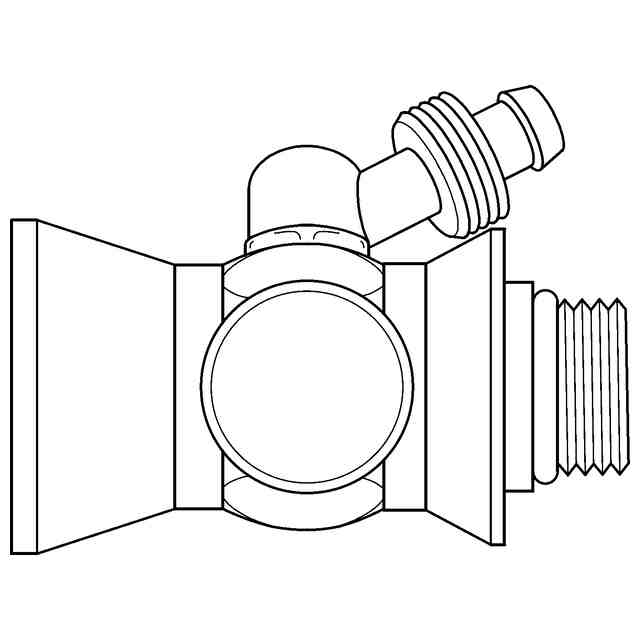

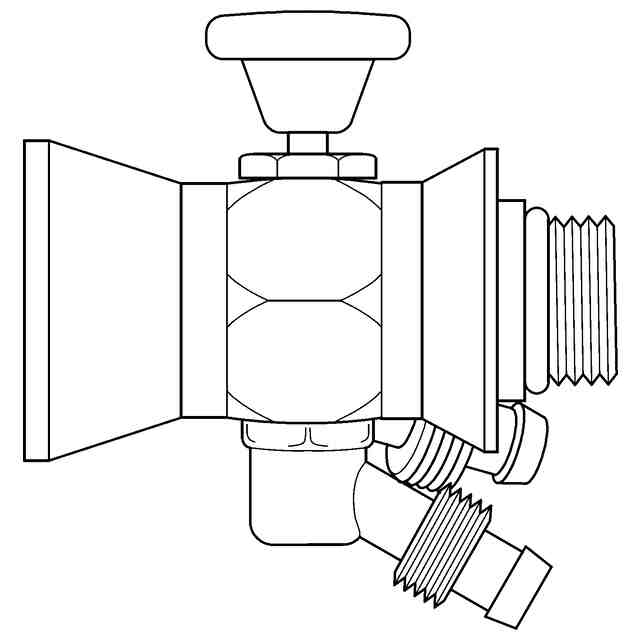

意匠に係る物品の説明本物品は、水栓への浄水器の接続に用いられるものであり、水栓の蛇口スパウトと水栓本体との間に取り付けられる。本物品の左側端部の開口が蛇口スパウトの上流側の開口にねじ式により連結され、右側端部の開口が水栓本体の原水流出口にねじ式により連結される。本物品の下端に設けられている第1接続部は、可撓性を有する第1配管を介して、浄水器の原水入口に接続される。本物品の背面側斜め下方に設けられている第2接続部は、可撓性を有する第2配管を介して、浄水器の浄水出口に接続される。本物品は、上端の切替つまみを上下にスライドさせることにより、原水が蛇口スパウトから吐出される状態と、浄水器で浄化された浄水が蛇口スパウトから吐出される状態と、を切り替えることができる。原水が蛇口スパウトから吐出される状態のときには、水栓本体から本物品に流入した原水はそのまま蛇口スパウトへと流れて蛇口スパウトから吐出される。蛇口スパウトから浄水が吐出される状態のときには、水栓本体から本物品に流入した原水は、第1接続部を通じて浄水器へと導入され、浄水器で浄化されて浄水にされた後、第2接続部を通じて本物品へと戻り、蛇口スパウトから吐出される。
意匠の説明

関連意匠
