発行日2024-08-14
公報種別意匠公報(S)
登録番号1777650
登録日2024-08-05
意匠に係る物品外れ止め具用スペーサー
意匠分類M2-62(配線・配管用管、管継ぎ手、バルブ等)
出願番号2024002795
出願日2024-02-08
意匠権者因幡電機産業株式会社
代理人個人

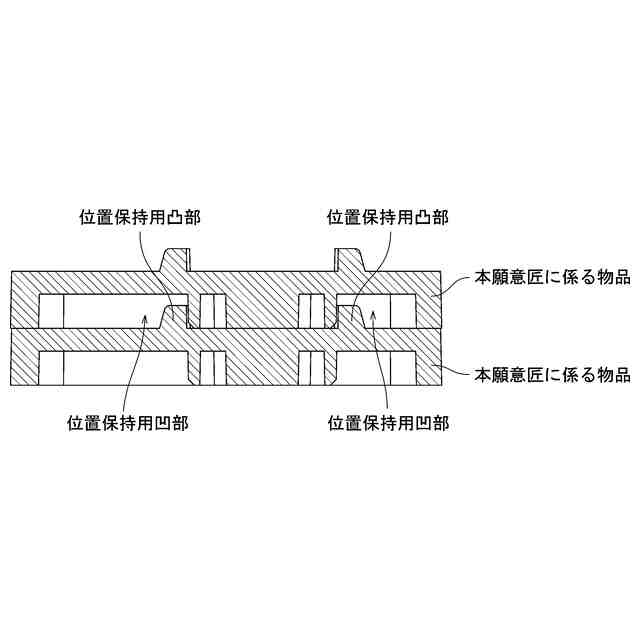

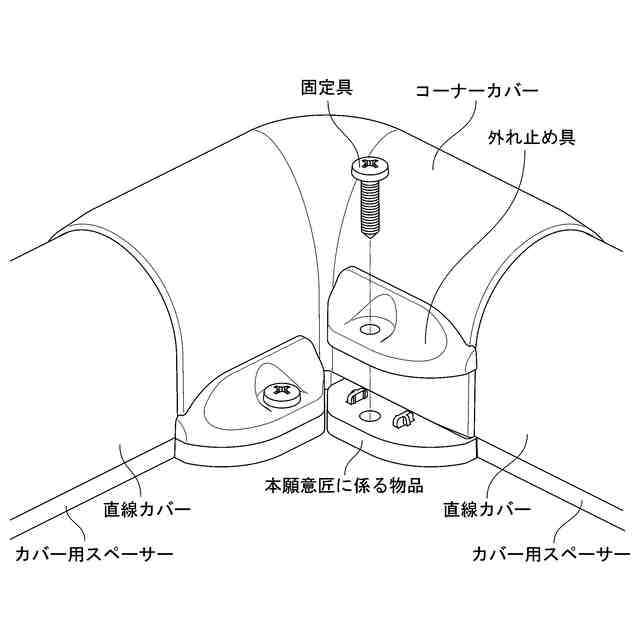

意匠に係る物品の説明本願意匠に係る物品は、主として、「使用状態を示す参考斜視図」に示すように、配管を保護するコーナーカバーと直線カバーとの連結箇所において、コーナーカバーの側面部に当接してコーナーカバーが外れるのを防止する外れ止め具に用いられる外れ止め具用スペーサーである。この外れ止め具用スペーサーは、コーナーカバー及び直線カバーをカバー用スペーサーにて嵩上げして設置する場合に、外れ止め具を嵩上げするのに使用され、外れ止め具と共に固定具で固定される。また、「使用状態を示す参考断面図」に示すように、この外れ止め具用スペーサーは、積み重ねて使用することもでき、その際、図中の下方側の外れ止め具用スペーサーの上面部の位置保持用凸部が図中の上方側の外れ止め具用スペーサーの下面部の位置保持用凹部に係合する状態で、積み重なる両外れ止め具用スペーサーが位置保持される。
意匠の説明実線で表した部分(位置保持用凸部と位置保持用凹部を除く部分)が、部分意匠として意匠登録を受けようとする部分である。

関連意匠
