発行日2025-06-03
公報種別意匠公報(S)
登録番号1800148
登録日2025-05-26
意匠に係る物品配管用支持具
意匠分類M2-62(配線・配管用管、管継ぎ手、バルブ等)
出願番号2024013757
出願日2024-07-03
意匠権者因幡電機産業株式会社
代理人弁理士法人R&C

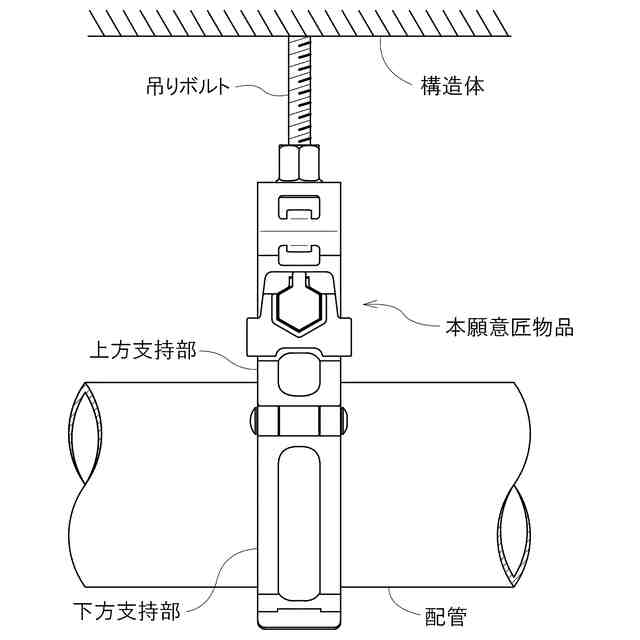

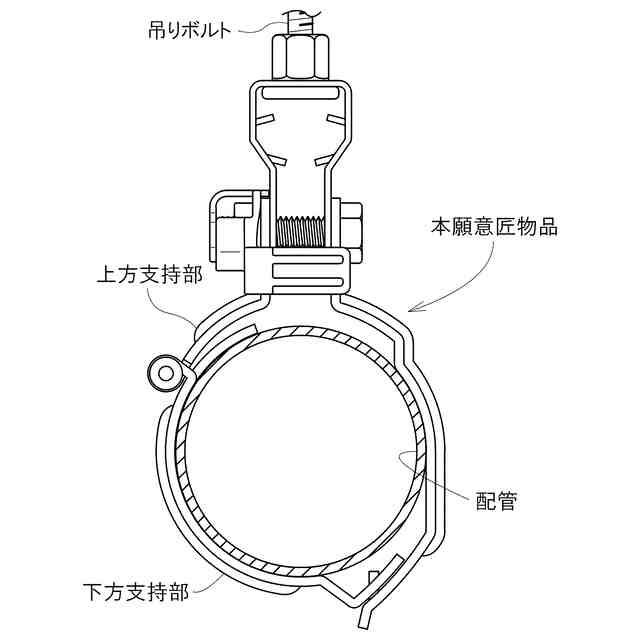

意匠に係る物品の説明本願意匠に係る物品は、建築物等の構造体に配管を吊下支持するための配管用支持具であって、「使用状態を示す各参考図」に示すように、構造体から垂設された吊りボルトに取り付けて本願意匠物品を固定し、揺動支点で連結された上方支持部と下方支持部で配管を挟むように装着し、固定して使用される。

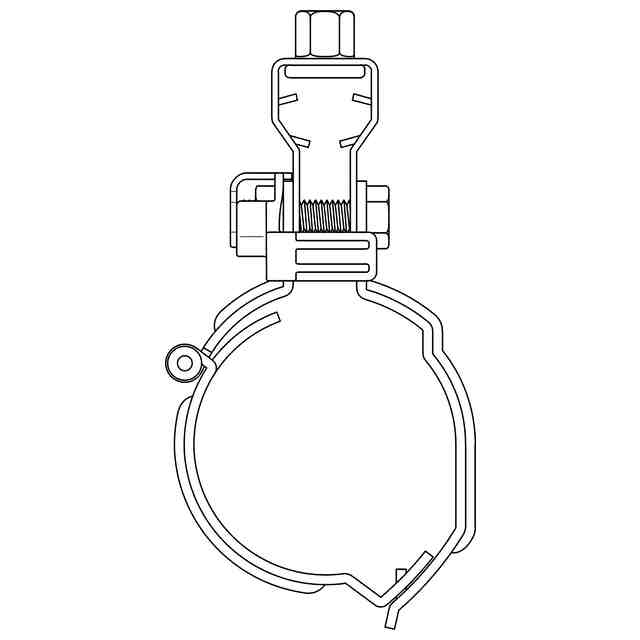

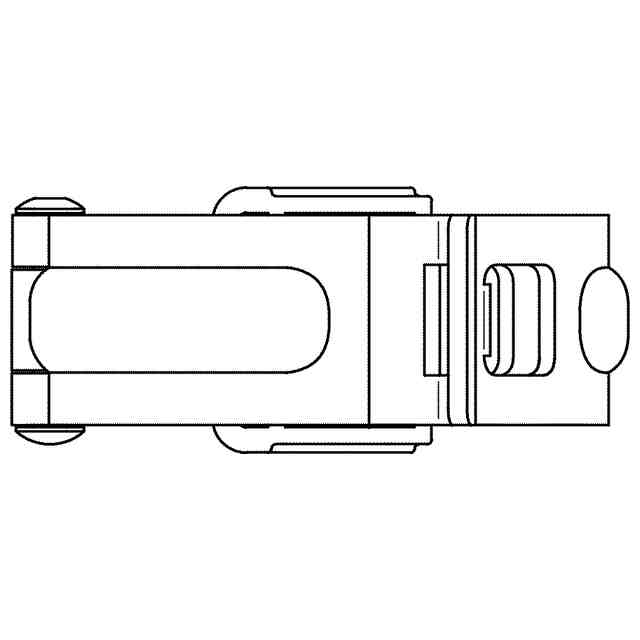

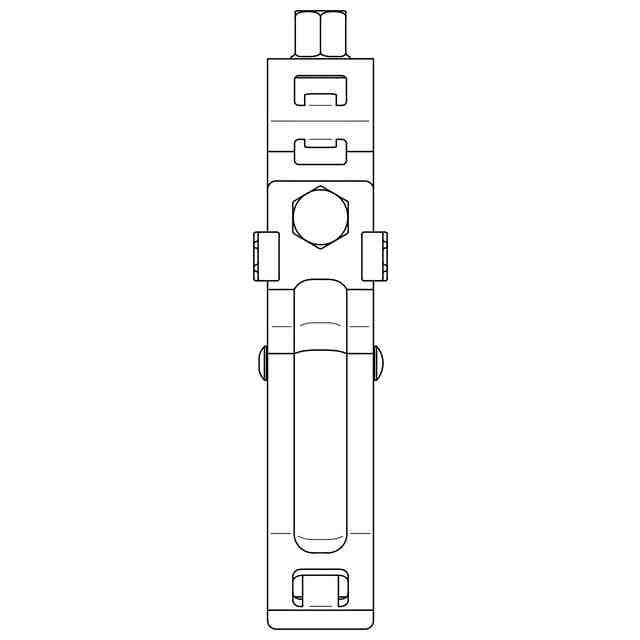

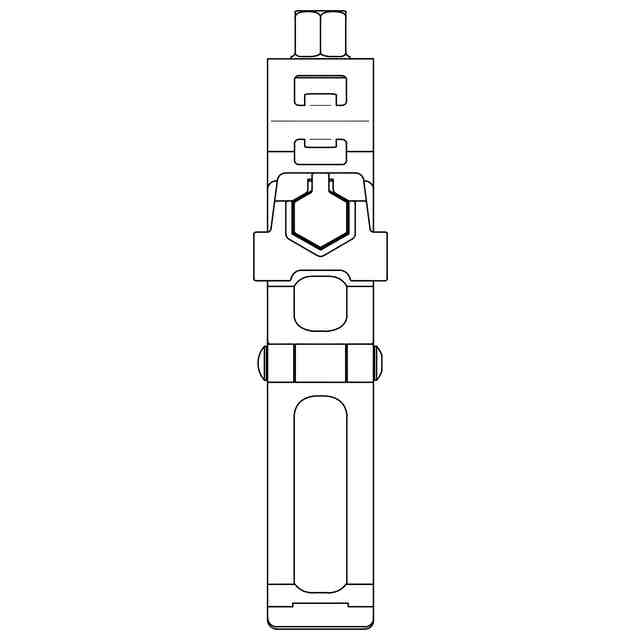

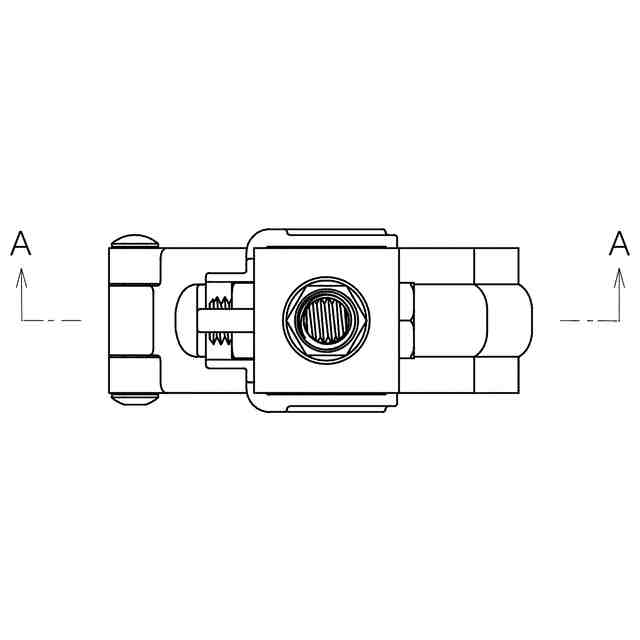

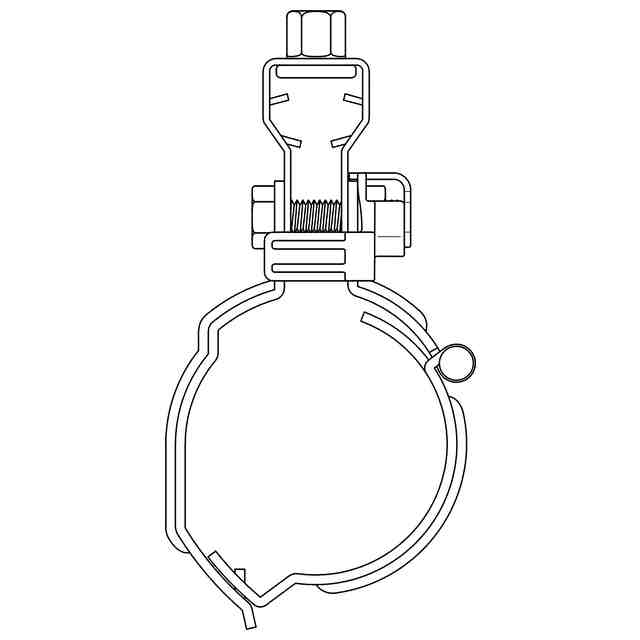

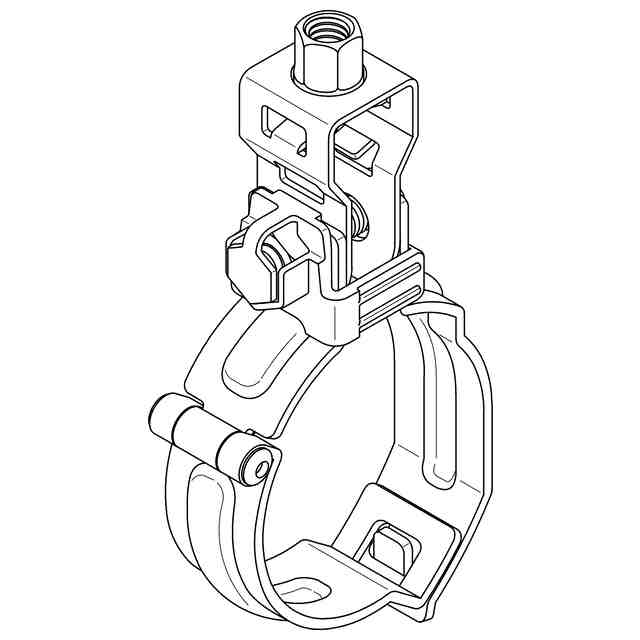

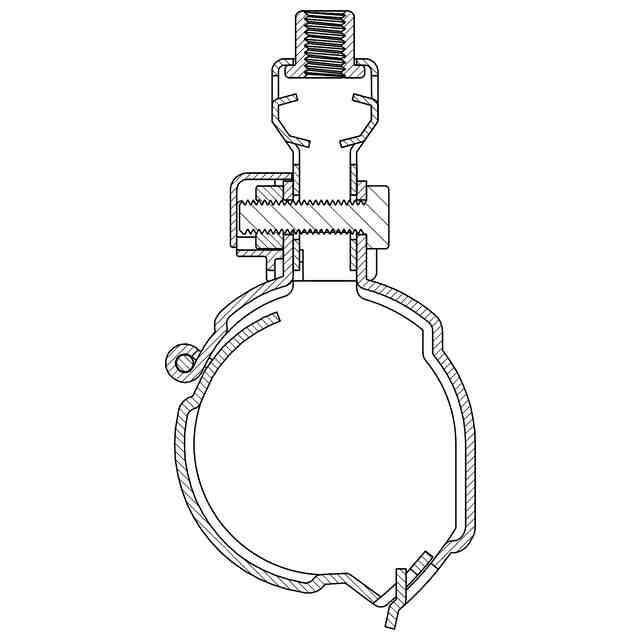

意匠の説明正面図、背面図、左側面図、右側面図、底面図及び斜視図において表れる途切れた細線は、立体形状を表わす稜線である。
この意匠をJ-PlatPat（特許庁公式サイト）で参照する
