発行日2024-05-21
公報種別意匠公報(S)
登録番号1770935
登録日2024-05-13
意匠に係る物品眩光防止板
意匠分類J6-420(保安機械器具等)
出願番号2023025659
出願日2023-12-08
意匠権者中日本高速道路株式会社,清水建設株式会社,積水樹脂株式会社
代理人弁理士法人あーく事務所

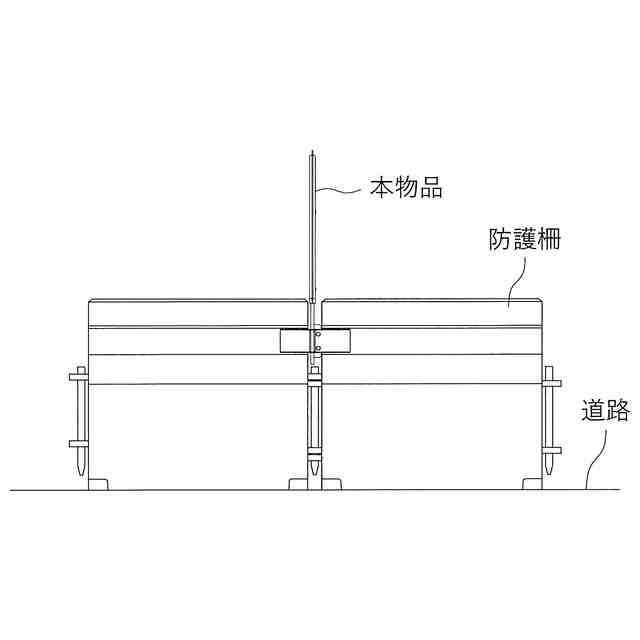

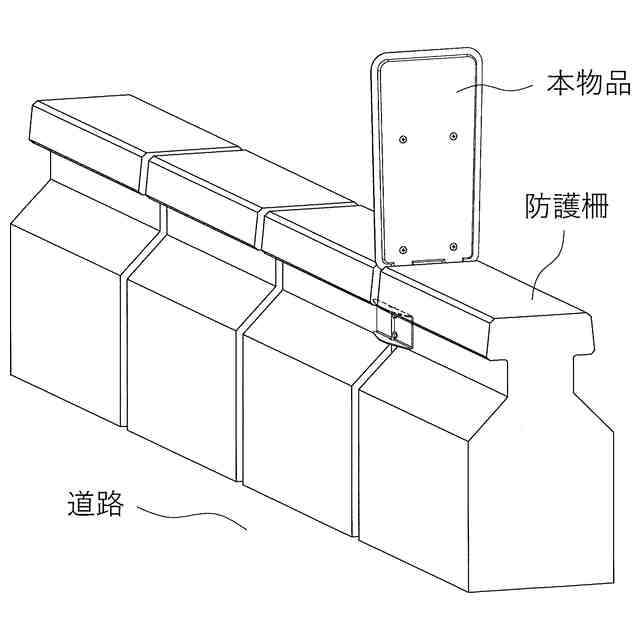

意匠に係る物品の説明本物品は、道路上に暫定的に設置されるコンクリート製防護柵に着脱可能に取り付けられ、対向車のヘッドライト光による運転者の眩惑などを防止するのに使用されるものである。使用状態を示す参考図1及び2に示すように、連設された防護柵の隙間に介装され防護柵の上部の溝部を利用して固定される。

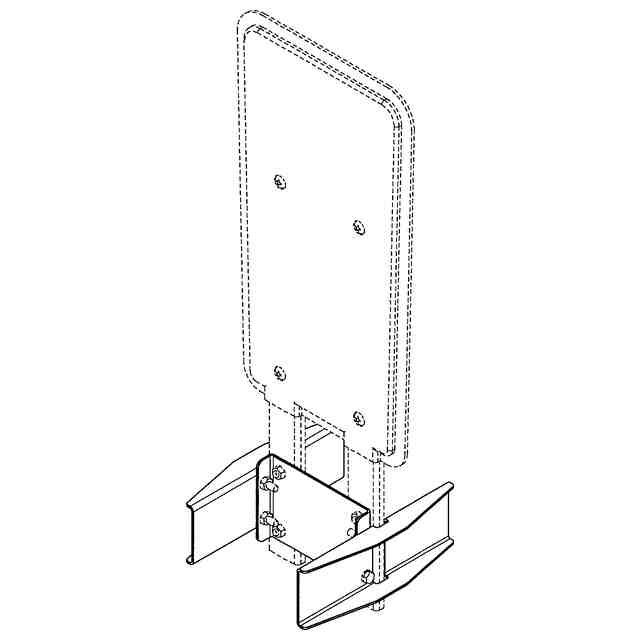

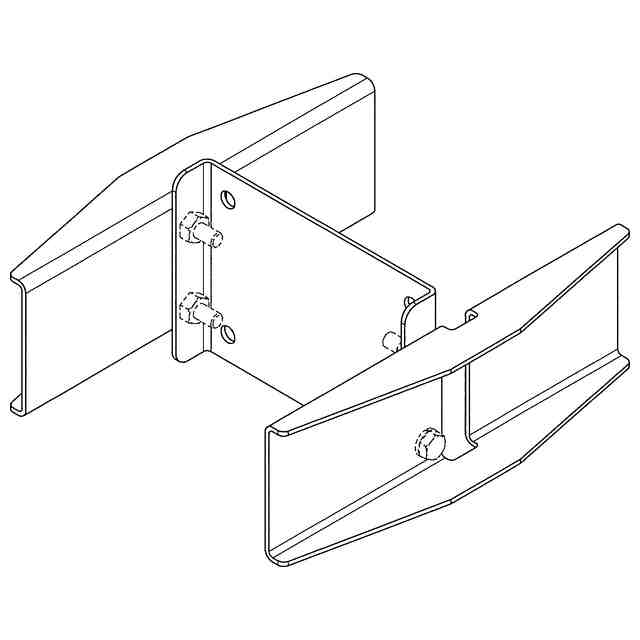

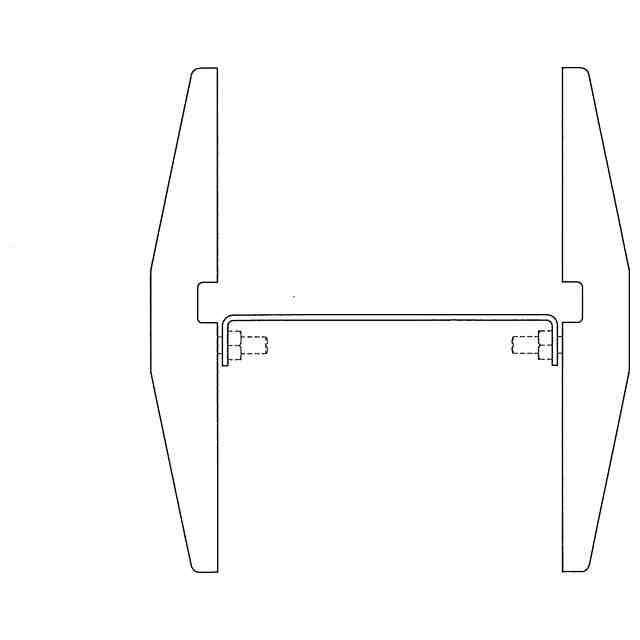

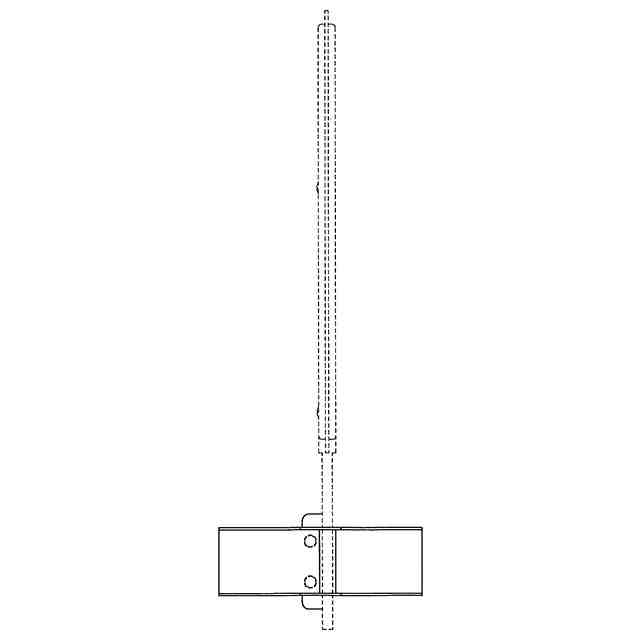

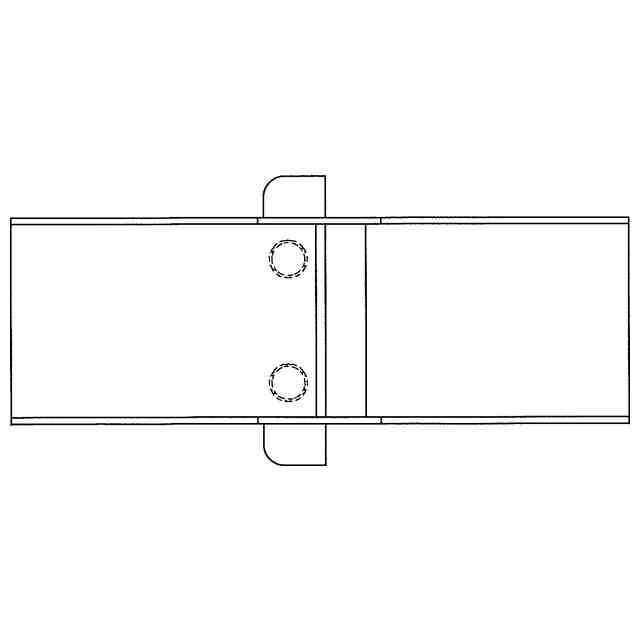

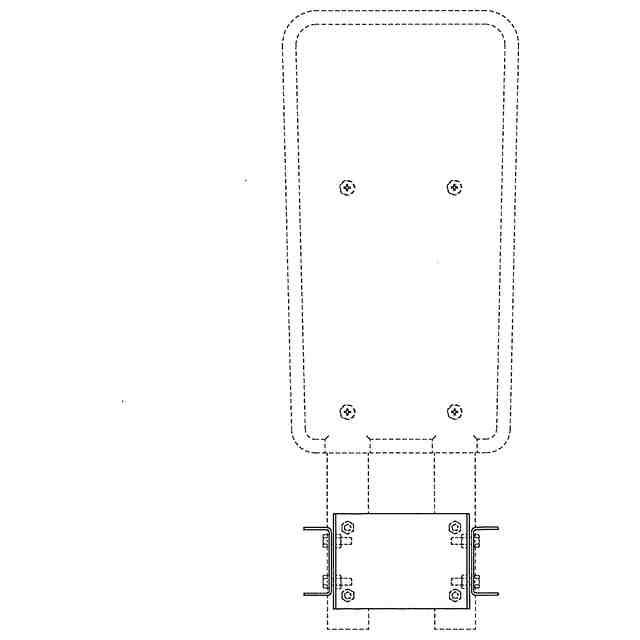

意匠の説明実線で表した部分が、意匠登録を受けようとする部分である。斜視図、取付金具の斜視図、取付金具の正面図、取付金具の平面図および取付金具の右側面図を含めて意匠登録を受けようとする部分を特定している。左側面図は右側面図と対称に表われるので省略する。斜視図および取付金具の斜視図において表されている曲面部の細線は、模様を表す線ではなく、立体表面の形状を表す線である。

関連意匠
