発行日2024-11-26
公報種別意匠公報(S)
登録番号1785499
登録日2024-11-18
意匠に係る物品保安灯
意匠分類J6-430(保安機械器具等)
出願番号2024012344
出願日2024-06-18
意匠権者株式会社ティーキューブ
代理人個人

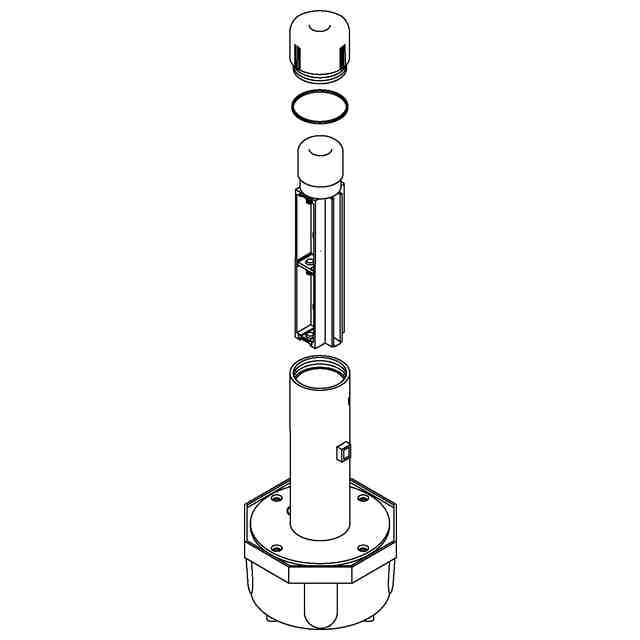

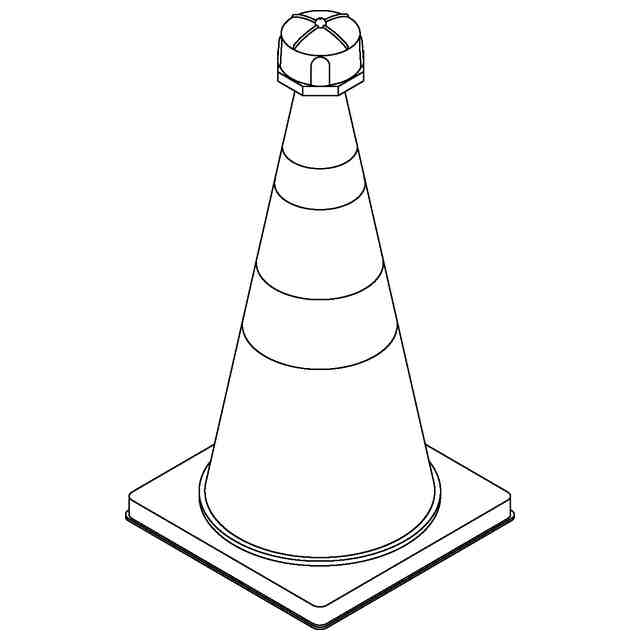

意匠に係る物品の説明本物品は、使用状態を示す参考図のように、道路の工事現場等に配置されるカットコーンの頂部の孔に、本物品の円柱状の胴部を上方から差し込み、この胴部より太い本物品の頭部(部分意匠として意匠登録を受けようとする部分になる)をカットコーンの頂部に設置する(取付金具等を用いれば、本物品を工事現場の単管や看板やフェンスの上部等にも取り付けることもできる)。そして、この頭部に内蔵されているLED発光体(上部カバーを除去した参考図ご参照)により光を発して、ドライバーや歩行者に対して注意を促す保安灯として使用する。

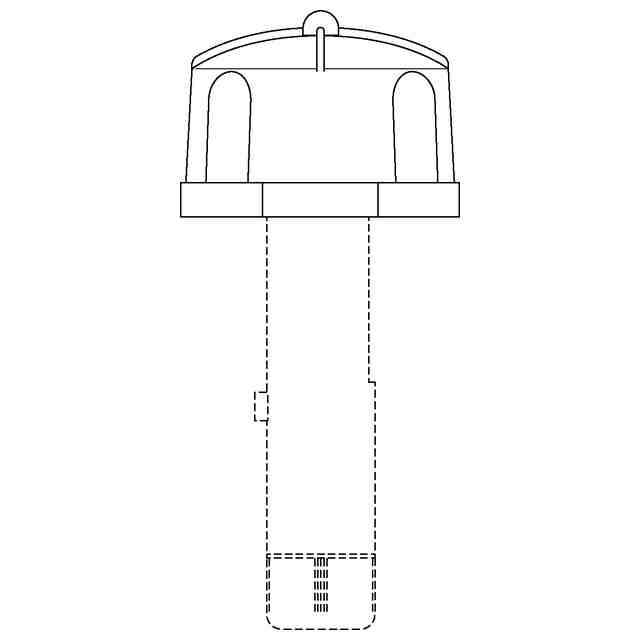

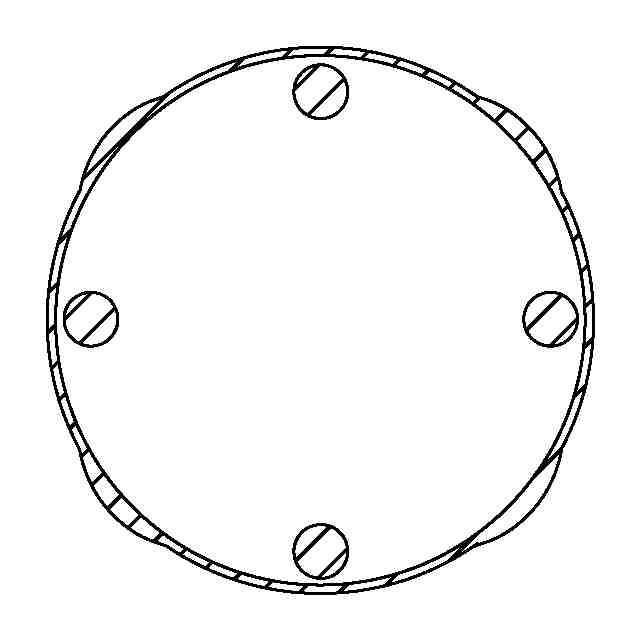

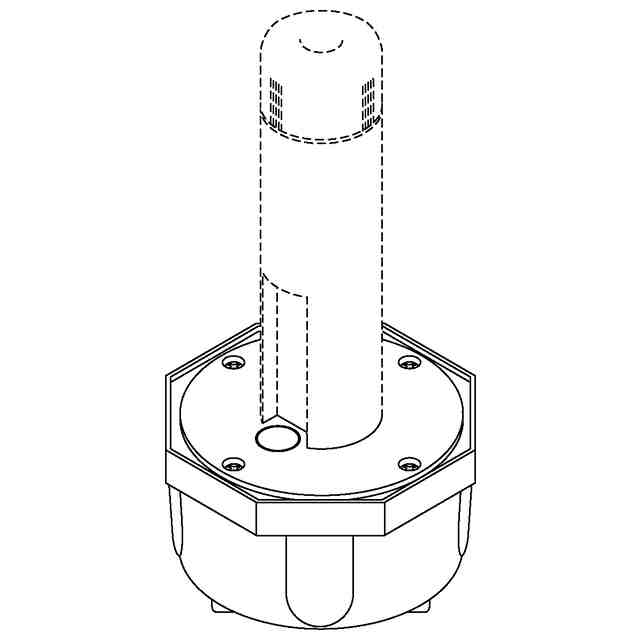

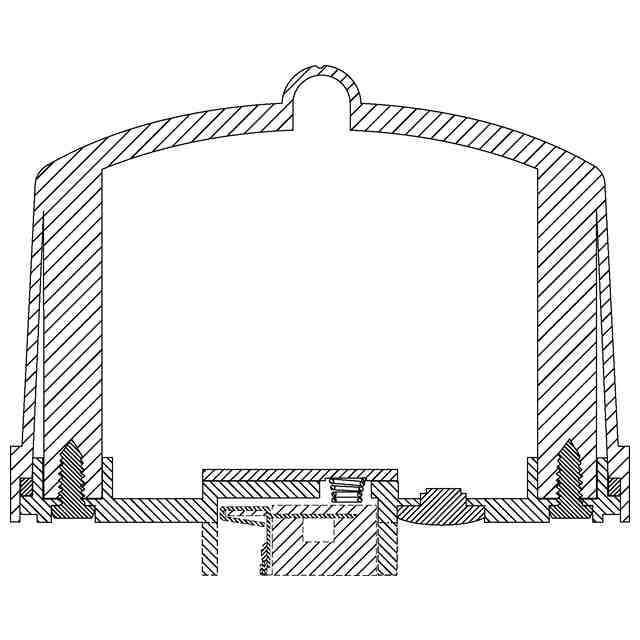

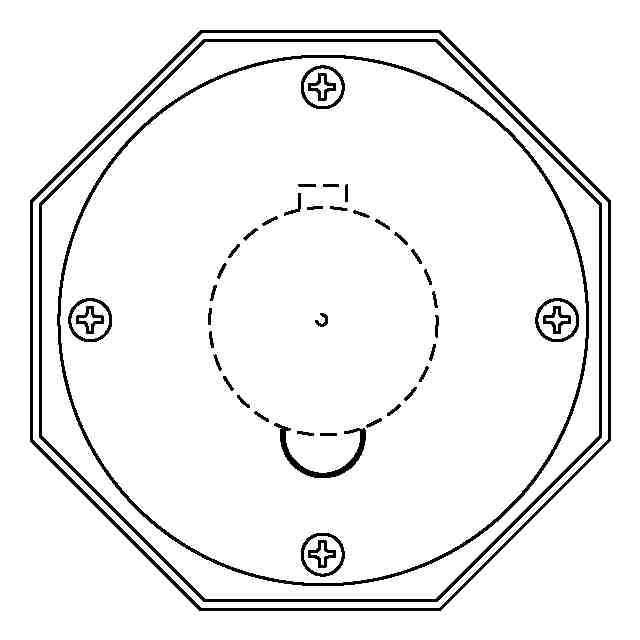

意匠の説明実線で示した部分が、部分意匠として意匠登録を受けようとする部分である。C-C部分と交差するD-D線切断拡大端面図において一点鎖線は部分意匠として意匠登録を受けようとする部分とその他の部分との境界のみを示す線である。左側面図は右側面図と対称にあらわれるため省略する。透光性を示す参考図において薄墨部分(斜視図1において見える表側の部分)は透光性を有する部分である。

関連意匠
