発行日2024-07-08
公報種別意匠公報(S)
登録番号1689539
登録日2021-06-21
意匠に係る物品マスク
意匠分類J6-11(保安機械器具等)
出願番号2020015509
出願日2020-07-27
意匠権者個人
代理人

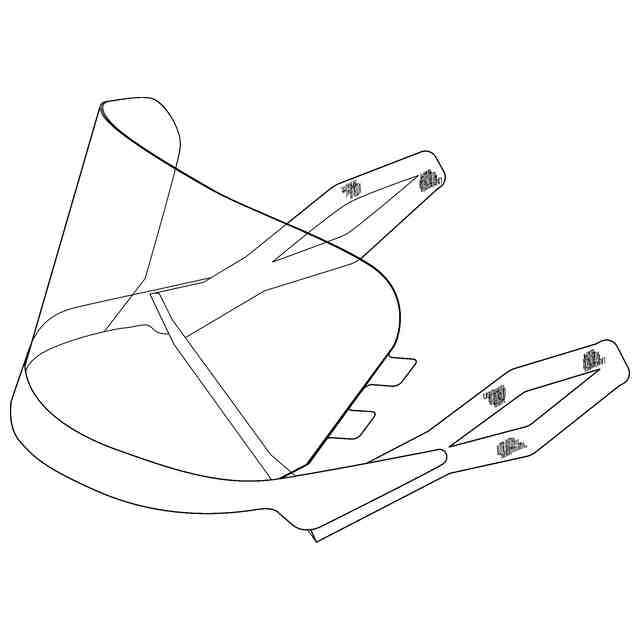

意匠に係る物品の説明本意匠に係る物品は、各部の名称を示す参考図に示すように、装着時に装着者の鼻及び口の前方周辺に位置するマスク本体と、このマスク本体を支持する支持体と、装着時に装着者の耳に引っ掛けるための耳掛け孔が開口形成された耳掛け部及び装着者の下顎に対して装着する顎受け部を有する装着部とを備えており、支持体が装着部に接続されている。マスク本体は、透光性を有する複数のフィルム部材を相互に剥離可能に重ね合わせて形成されており、それぞれのフィルム部材には剥離するときに用いられるタグが形成されている。支持体は、紙材料を用いて形成されており、裏面にマスク本体が熱や接着剤、超音波等により接合されている。また、支持体は、装着部と接続する接続端が熱や接着剤、超音波等により装着部に接続されている。装着部は、伸縮自在であり通気性を有する素材で形成されており、表面には多数の皺が形成されている。本意匠に係る物品は、装着部を伸張させながら顎受け部を装着者の下顎に対して装着し、さらに耳掛け部の耳掛け孔に耳を通して引っ掛けることにより、装着者の顔に装着される。このように装着すると、マスク本体が装着者の鼻や口の前方周辺に位置するので、装着者の口等から飛散する飛沫等はマスク本体によって受け止められる。また、飛沫等が付着して汚れたフィルム部材は支持体から剥離して取り除くことができるので、汚れたフィルム部材を剥離することで、清潔な状態で使用することができる。そのため、飛沫感染が拡大するリスクを大きく軽減しつつ、全てのフィルム部材を使用するまで繰り返し使用することができる。また、装着部は、伸縮自在で通気性のよい素材により形成されているので、連続して長時間装着した場合においても汗等により湿っぽく不快に感じることを大きく低減することができる。また、装着時に顎受け部の位置を調整することで、支持体及びマスク本体の装着位置を調整することも可能になる。また、本意匠に係る物品は、顎受け部と支持体とが離れるように形成されており、これら顎受け部と支持体との間に空間が形成されているので、装着者が呼吸しやすい状態を維持することができる。

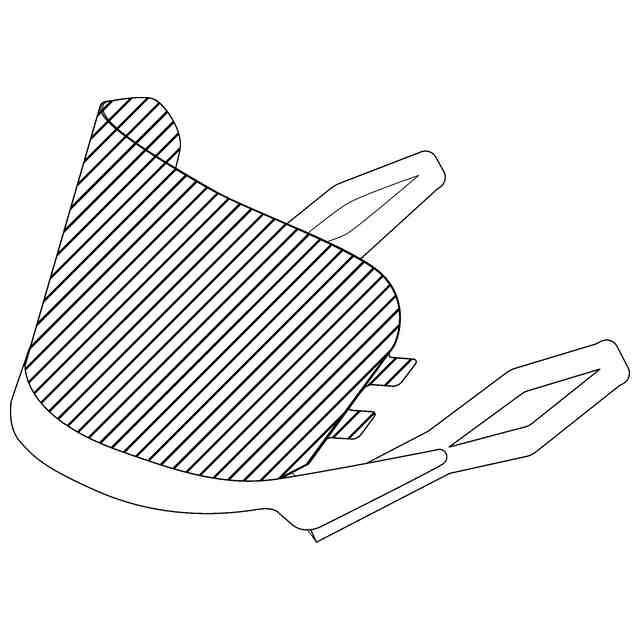

意匠の説明透明部分を示す参考図において斜線のハッチングを施したマスク本体は透明である。

関連意匠
