発行日2024-08-28
公報種別意匠公報(S)
登録番号1778569
登録日2024-08-20
意匠に係る物品警光灯
意匠分類J6-01(保安機械器具等)
出願番号2023027078
出願日2023-12-27
意匠権者名古屋電機工業株式会社
代理人Knowledge Partners弁理士法人
意匠に係る物品の説明本願物品は、例えば、設置のための支柱や車両等に取り付けられ、周囲に注意を喚起する警光灯であって、警告閃光を発する発光部分を備える警光灯である。

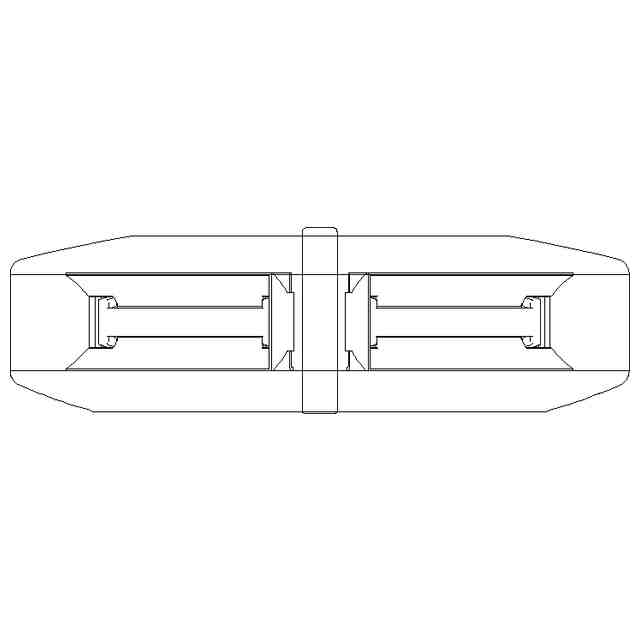

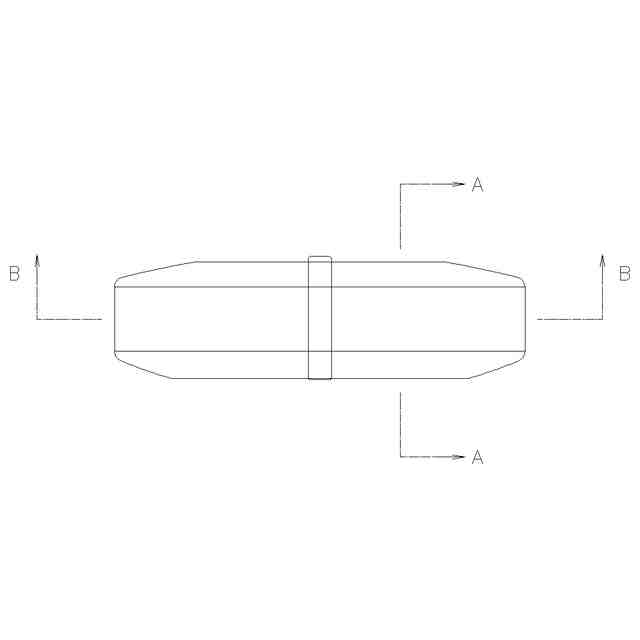

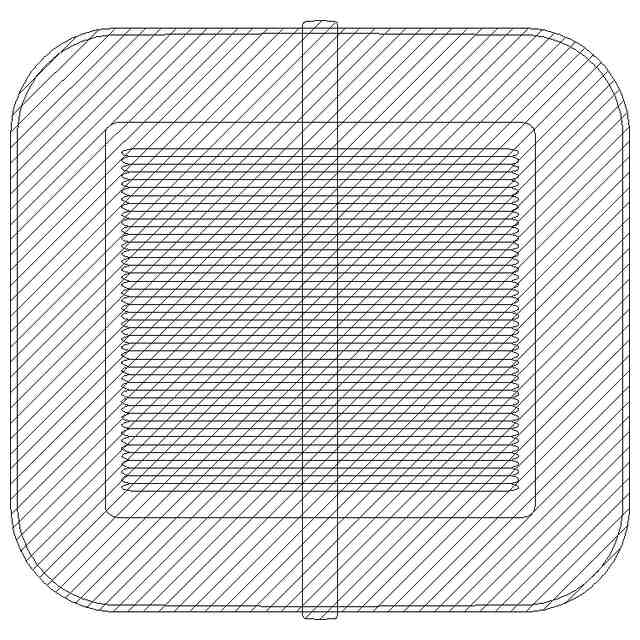

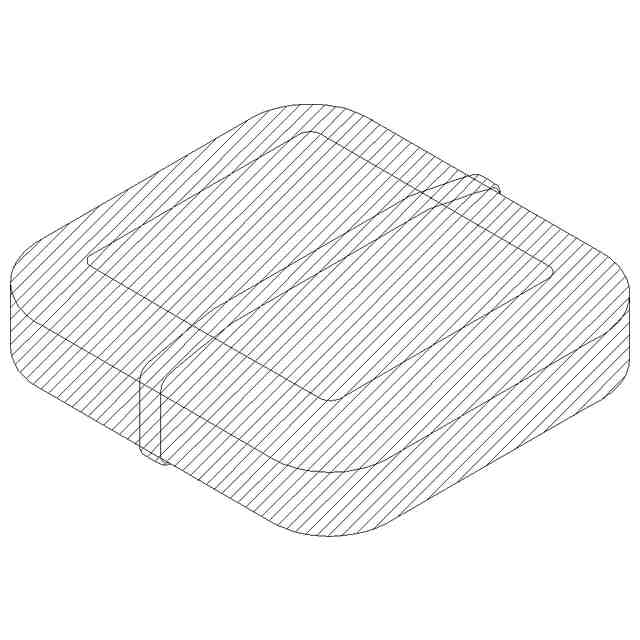

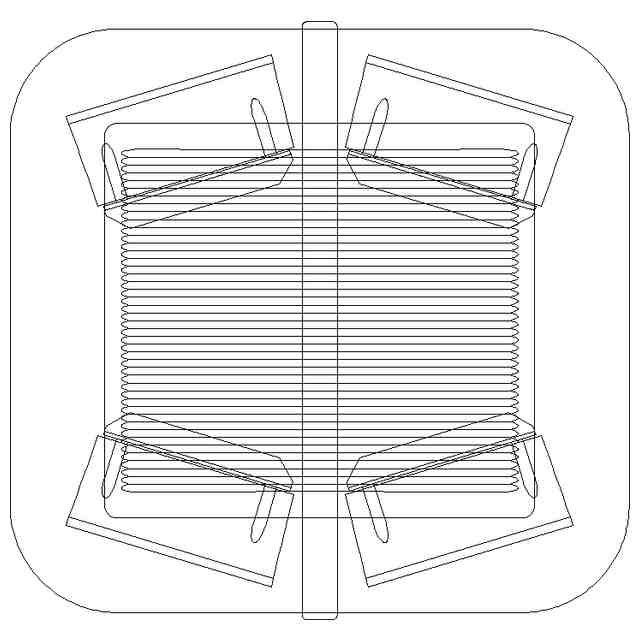

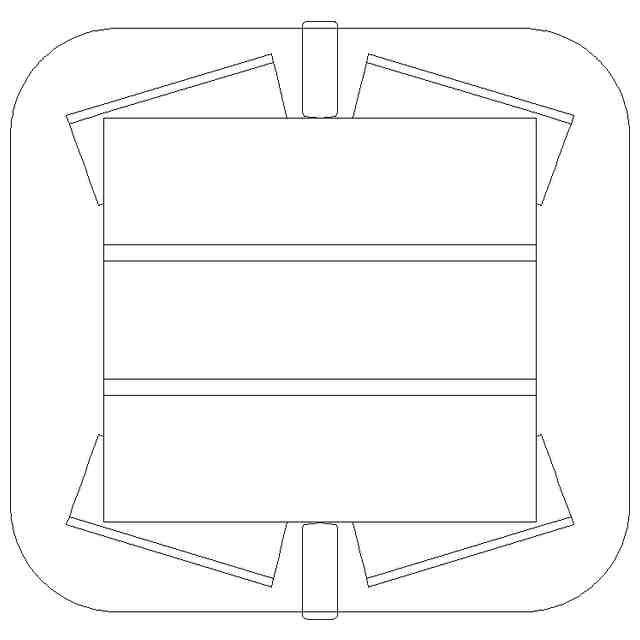

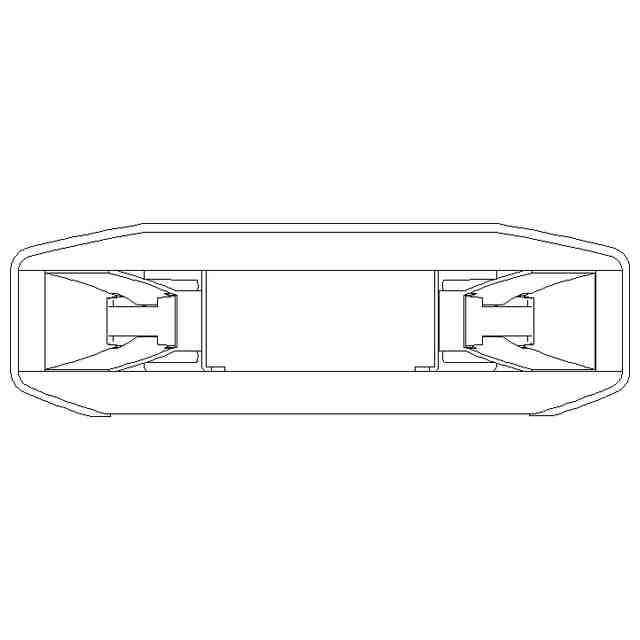

意匠の説明本物品は、透明部を含む警光灯である。背面図は正面図と同一にあらわれるため省略する。左側面図は右側面図と同一にあらわれるため省略する。警光灯の内部に設けられた発光部分は、警光灯の外周に設けられた透明部を通して外部から視認される。参考正面図は、正面図において矢視図の方向を示す参考図である。透明部を示す参考底面図は、底面図において透明部にハッチを付して示す参考図である。透明部を示す参考斜視図は、斜視図において透明部にハッチを付して示す参考図である。透明部を示すB-B矢視図は、参考正面図におけるB-B矢視図であり、透明部にハッチを付して示す参考図である。透明部を示すA-A矢視図は、参考正面図におけるA-A矢視図であり、透明部にハッチを付して示す参考図である。透明部を示すB-B矢視図および透明部を示すA-A矢視図においては、内部構造を省略して示している。C部拡大図は、透明部を示すA-A矢視図に示したC部の拡大図であり、透明部にハッチを付して示す参考図である。C部拡大図に示すように、警光灯の上面の内側には円弧状の凸部が複数個形成されている。凸部は、平面図の左右方向に延びており、平面図の上下方向に凸部が並べられるように形成されている。
