意匠ウォッチ

発行日2024-06-18
公報種別意匠公報(S)
登録番号1773291
登録日2024-06-10
意匠に係る物品警告灯
意匠分類J6-01(保安機械器具等)
出願番号2023021411
出願日2023-10-17
意匠権者エヌ・ティ・ティ・レンタル・エンジニアリング株式会社,タマチ電機株式会社
代理人個人,個人

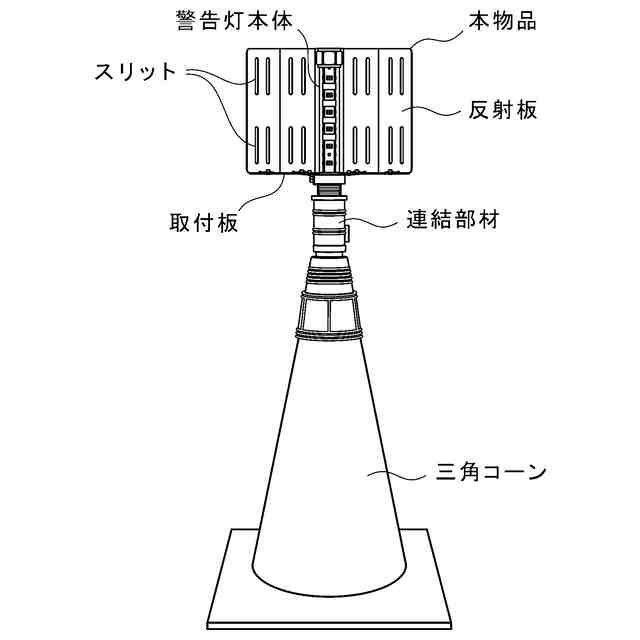

意匠に係る物品の説明本物品は、使用状態の参考図(1),(2)に示すように警告灯本体と、取付板と、反射板とを有し、前記警告灯本体の長さ方向及び周方向に一定間隔をおいて発光ダイオードが複数配設され、前記警告灯本体に前記取付板によって前記反射板が取り付けられ、該反射板には複数のスリットが一定間隔をおいて形成されており、前記発光ダイオードから出射された光が前記反射板によって反射されて所定の方向に光が照射されるように構成されている。本物品は、使用状態の参考図(1)に示すように例えば台座に取り付けられるか、あるいは使用状態の参考図(2)に示すように三角コーンに連結部材を介して取り付けられたりし、工事関係、警備関連、イベント関連等で、区分けや規制の目的として注意を促すために用いられる。
意匠の説明透明部を示す参考正面図において砂目部分は透明である。

関連意匠
