意匠に係る物品流量制御弁
意匠分類M2-5010(配線・配管用管、管継ぎ手、バルブ等)
出願番号2023022080
出願日2023-10-24
意匠権者SMC株式会社
代理人個人,個人,個人

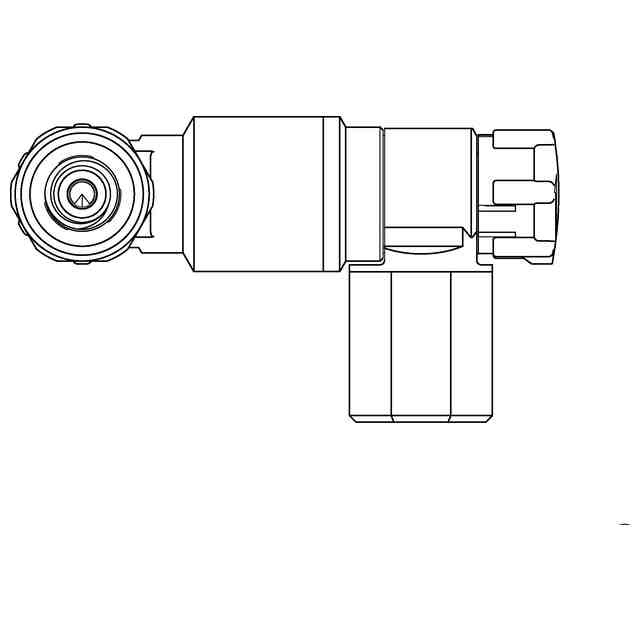

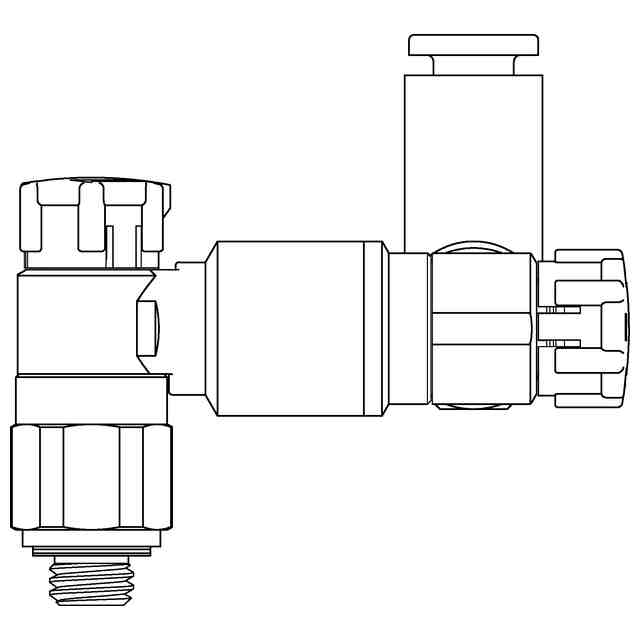

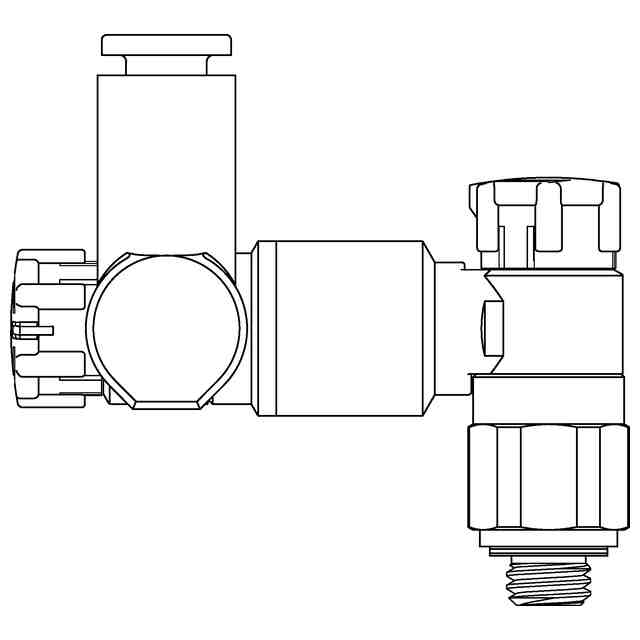

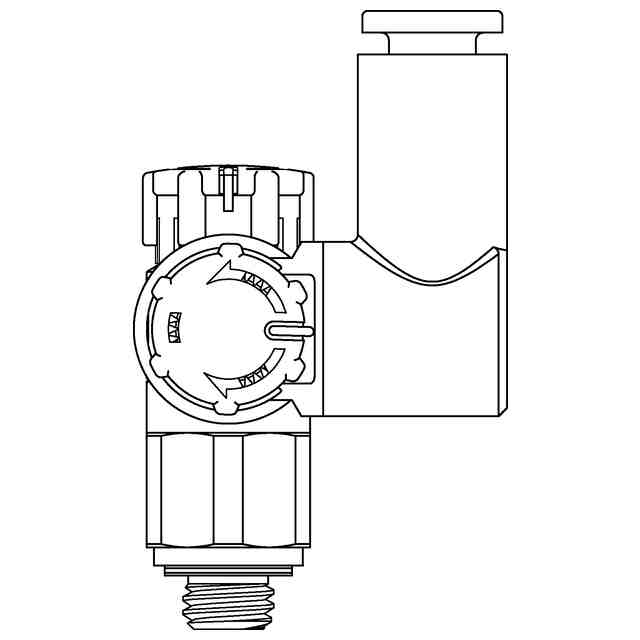

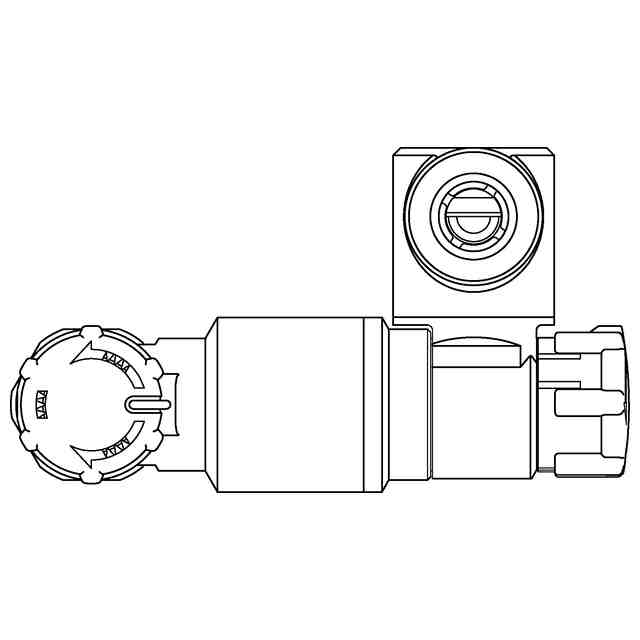

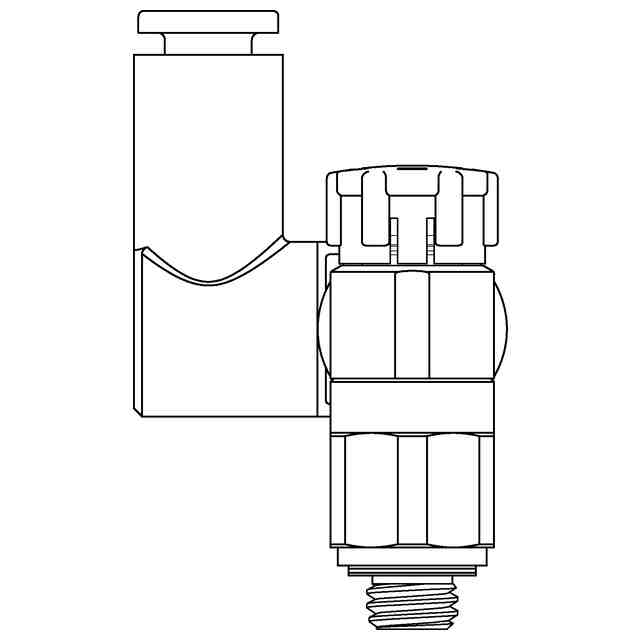

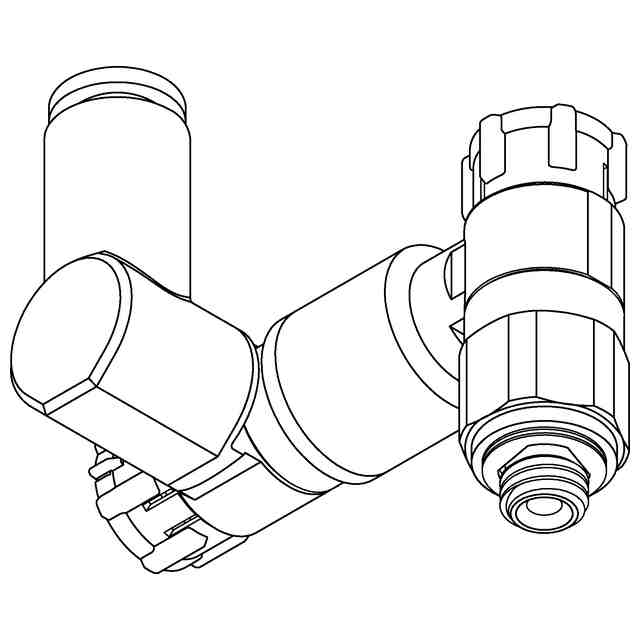

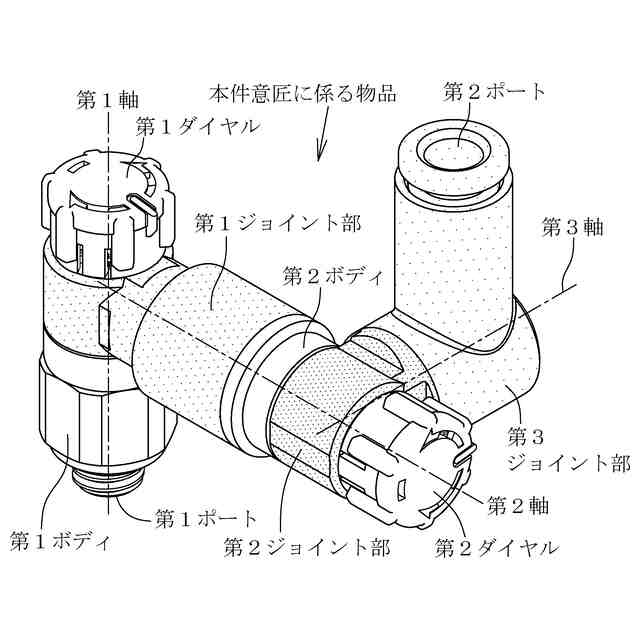

意匠に係る物品の説明この意匠に係る物品は、「参考図」に示すように、第1及び第2ポートと第1及び第2ダイヤルとを有していて、電磁弁等の流体圧機器に前記第2ポートを接続し、前記流体圧機器に対して圧縮流体を給排するためのもので、前記第1及び第2ダイヤルを回動させることにより、前記第1ポートと第2ポートとの間を流れる流体の流量を調節することができるようになっている。また、この物品は、「参考図」に示すように、第1軸方向に延設されて基端に前記第1ポートが設けられ、先端に前記第1ダイヤルが設けられた第1ボディと、前記第1軸と直交する第2軸方向に延設され、基端が前記第1ボディに対して接続されると共に、先端に前記第2ダイヤルが設けられた第2ボディと、前記第1ボディに対して第1軸回りに回動自在に外嵌され、前記第2ボディの基端を前記第1ボディに対して接続する第1ジョイント部と、前記第2ボディに対して前記第2軸回りに回動自在に外嵌された第2ジョイント部と、前記第2ジョイント部に対して前記第2軸と直交する第3軸回りに回動自在に連結された第3ジョイント部とを有している。そして、前記第3ジョイント部においては、前記第2ポートが前記第3軸と直交する方向に一体に延設されている。
