意匠ウォッチ

発行日2024-08-16
公報種別意匠公報(S)
登録番号1777923
登録日2024-08-07
意匠に係る物品イオナイザ用イオン発生モジュール
意匠分類H2-32(回転電気機械、配電機械器具)
出願番号2024003516
出願日2024-02-21
意匠権者SMC株式会社
代理人個人,個人,個人

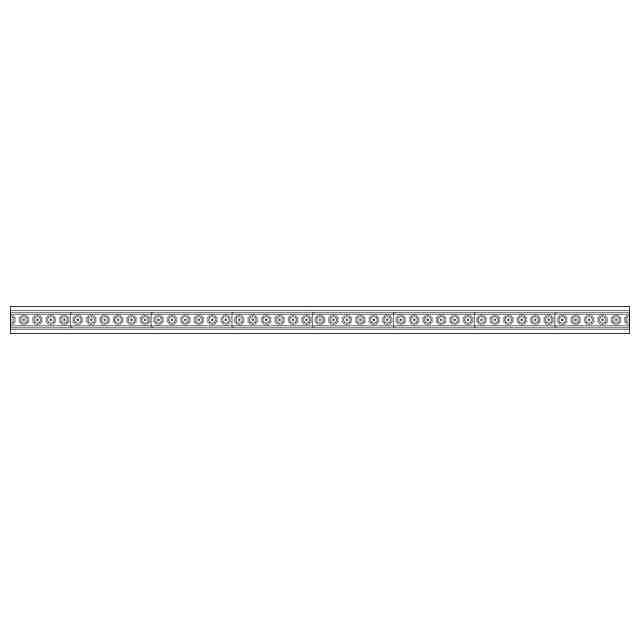

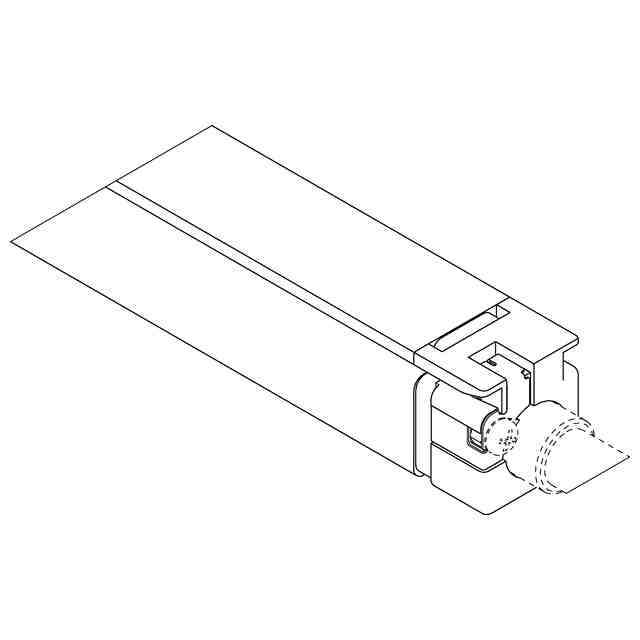

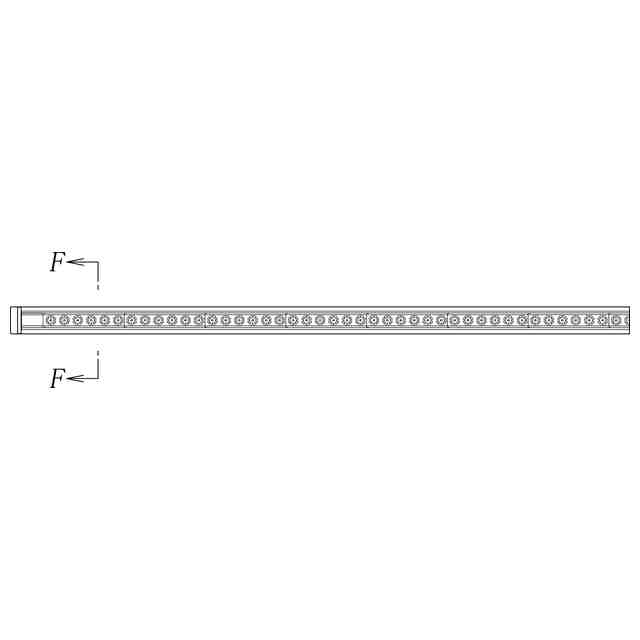

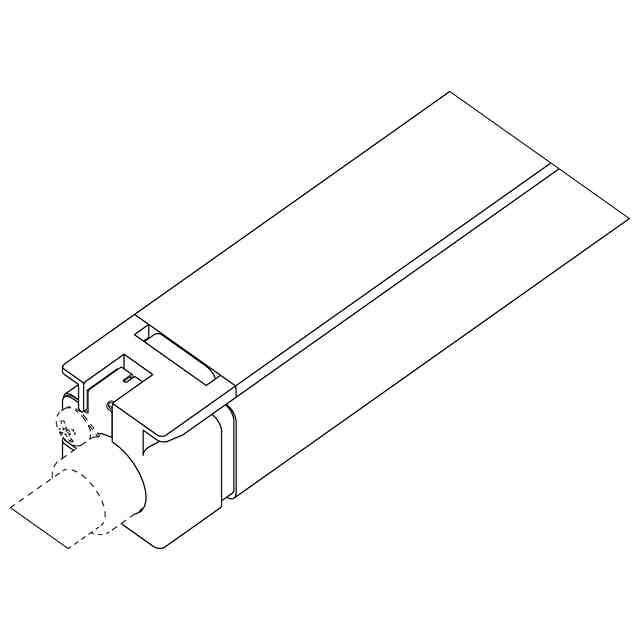

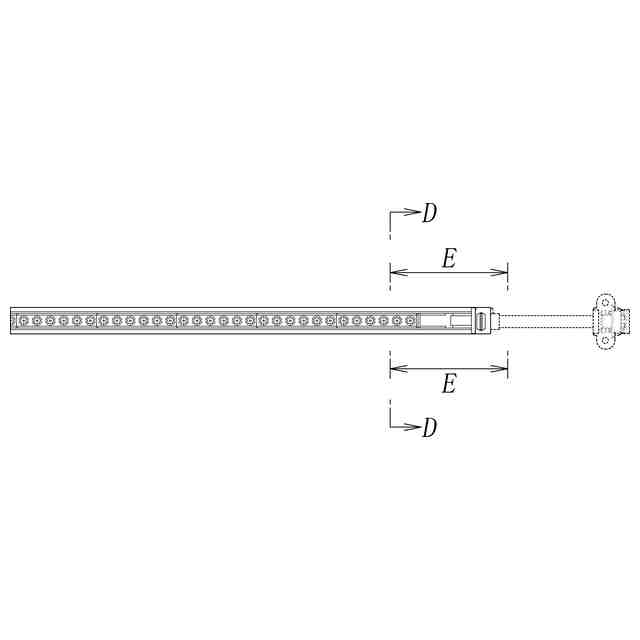

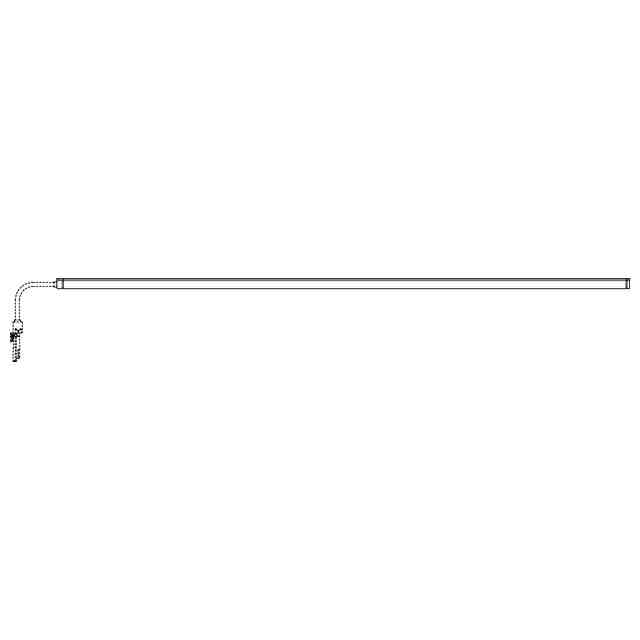

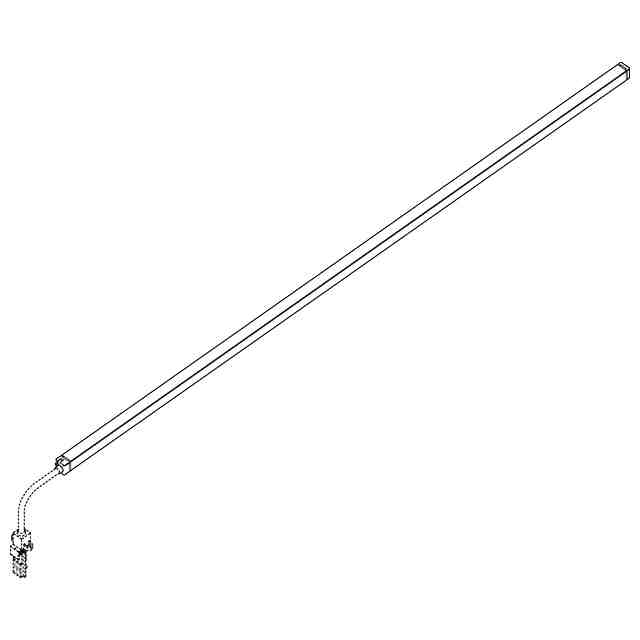

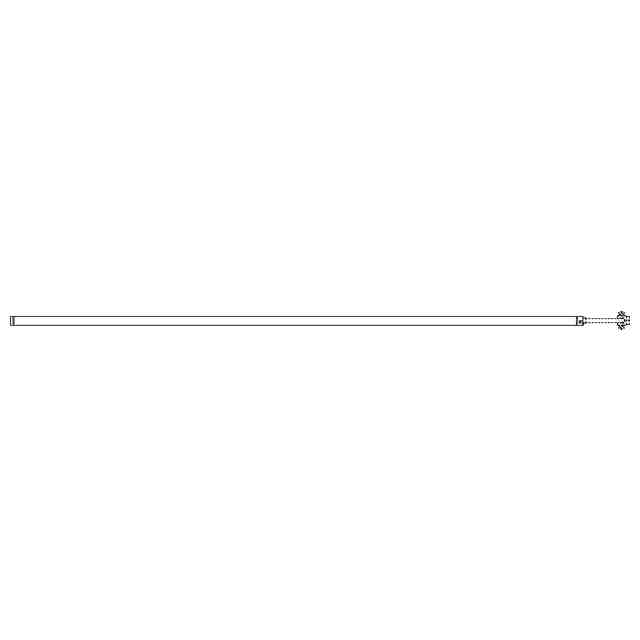

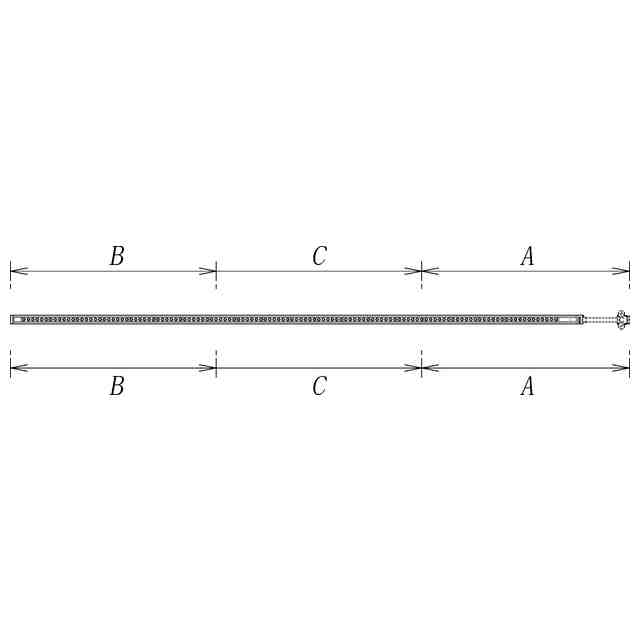

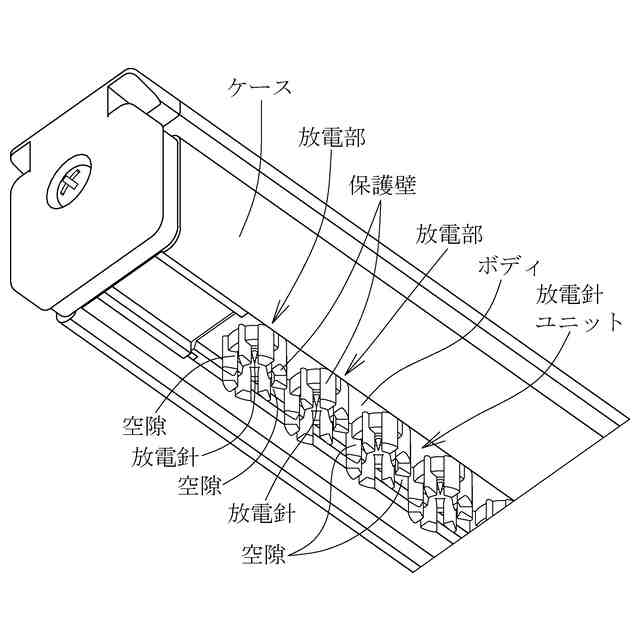

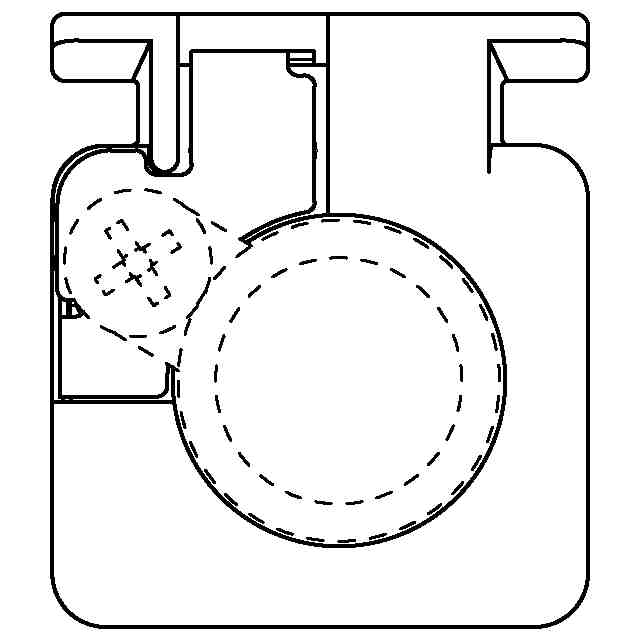

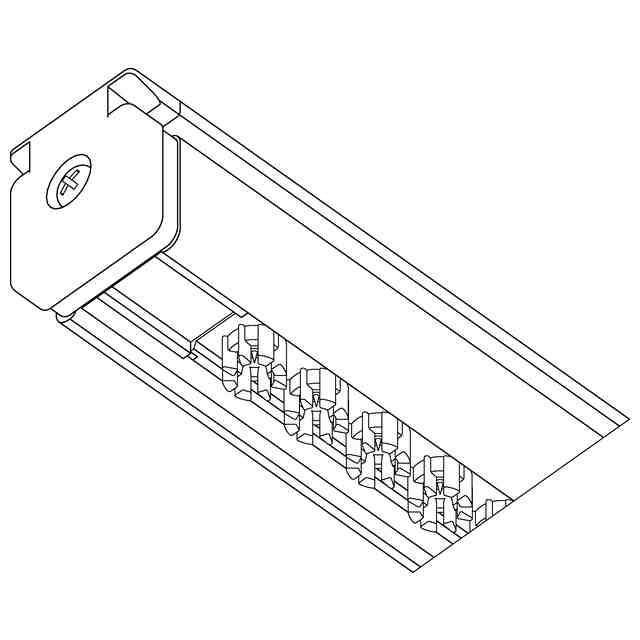

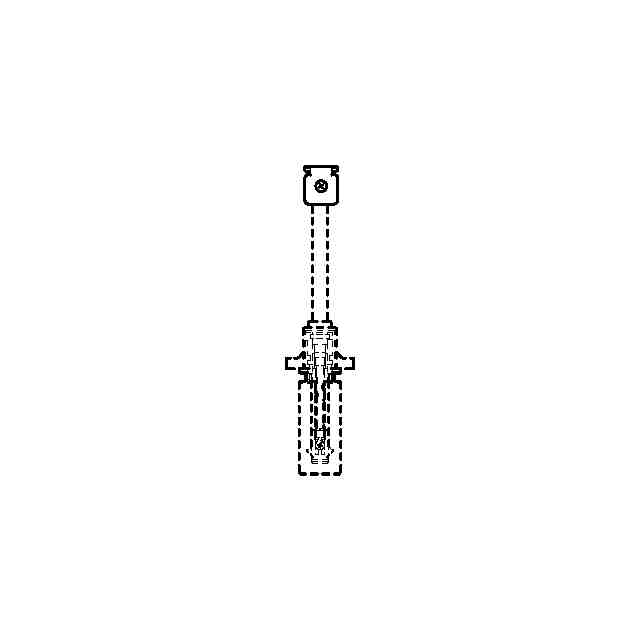

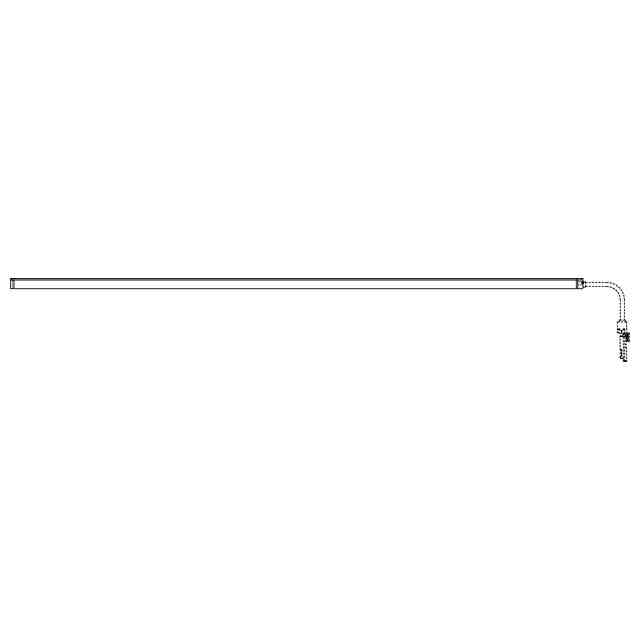

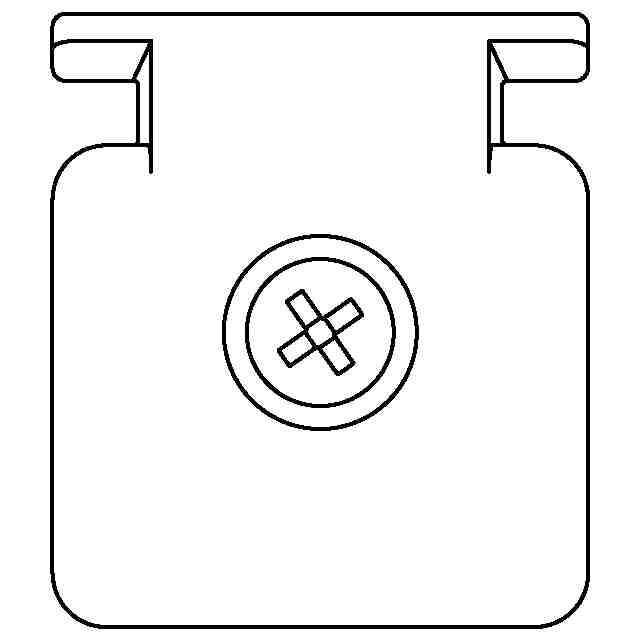

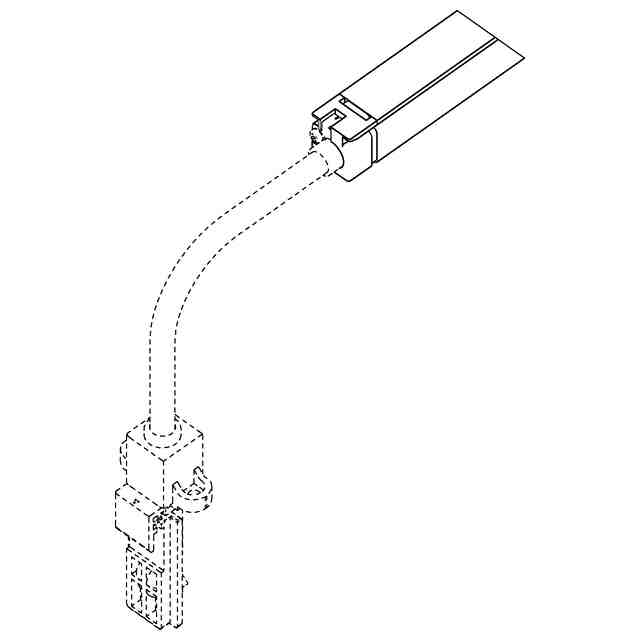

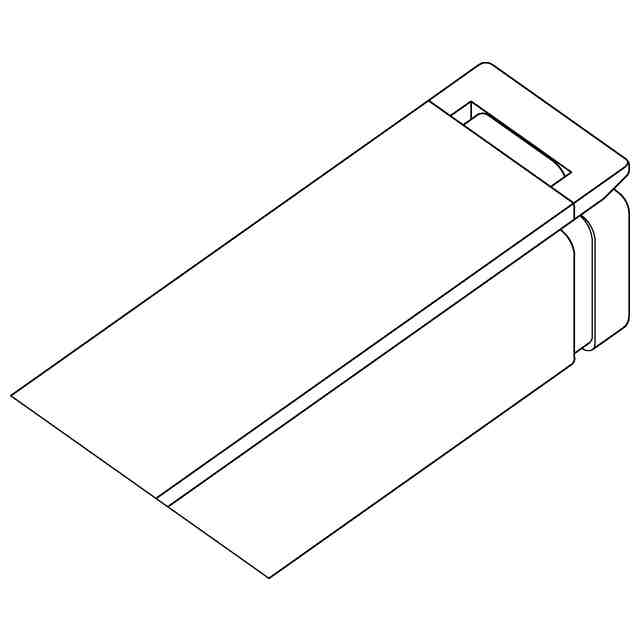

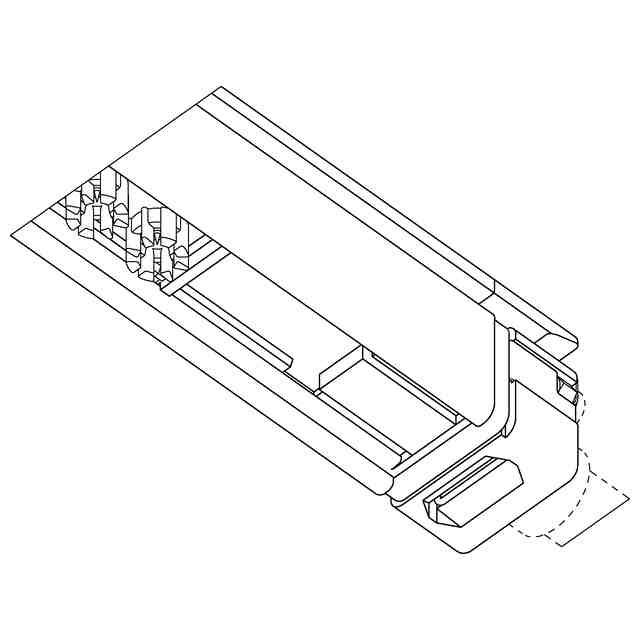

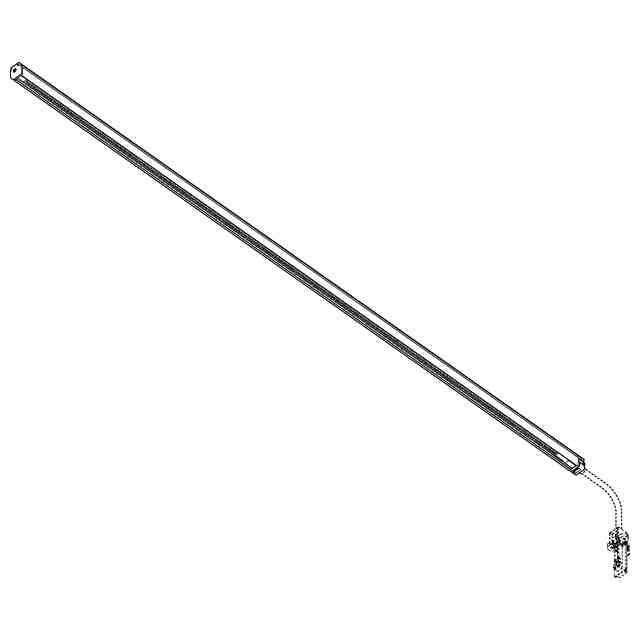

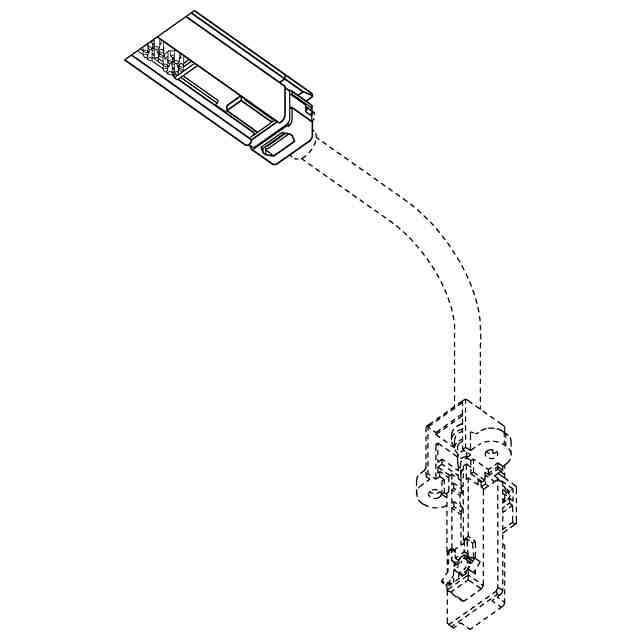

意匠に係る物品の説明この意匠に係る物品は、静電気で帯電したワークを、放電針で生成されたイオンによって除電するイオナイザを構成するもので、「B-B部分拡大参考斜視図」に示すように、この物品は、一本の放電針の周囲が複数の保護壁で取り囲まれて成る放電部の複数を、細長のボディに長軸方向に一列に配することにより形成された放電針ユニットを有していて、その放電針ユニットの複数を、下方に開口する細長のケース内に長軸方向に一列に収容することにより形成されている。そして、「使用状態の参考図」に示すように、この物品を、電圧を制御して出力するコントローラにケーブルで電気的に接続し、前記放電針に電圧を印加することによって、前記イオンを生成することができるようになっている。また、前記放電部における複数の保護壁は、前記長軸上に一対の空隙が形成されるように立設されていて、これら放電部における保護壁間の空隙が長軸上に一列に配されており、そのため、前記空隙内でブラシ等の清掃具を長軸方向に沿って移動させることにより、前記放電針を効率的に清掃することができるようになっている。

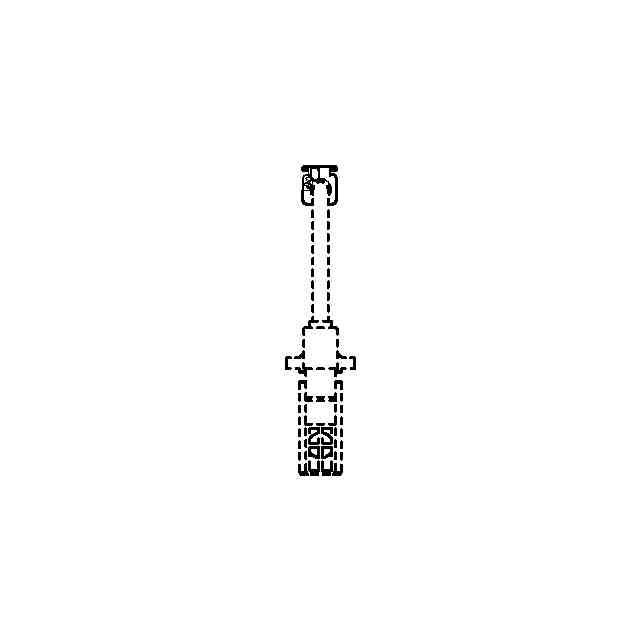

意匠の説明実線で表した部分が、部分意匠として意匠登録を受けようとする部分である。

関連意匠
