登録番号1783127
登録日2024-10-17
意匠に係る物品磁性楔
意匠分類H2-19(回転電気機械、配電機械器具)
出願番号2024002067
出願日2022-02-16
意匠権者株式会社プロテリアル
代理人
意匠に係る物品の説明本物品は、回転電機に使用する磁性楔である。回転電機のステータには、周方向に等間隔に配されたティースがあり、各ティースにコイルが巻回されている。磁性楔は、ティースの先端に設けられた溝に挿入される。ローターからコイルに到達する磁束を磁気シールドして、コイルの渦電流損失を抑制するとともに、ローターとローターの間のギャップ内磁束分布をなだらかにし、ローターに生じる損失(浮遊負荷損)を低減する。

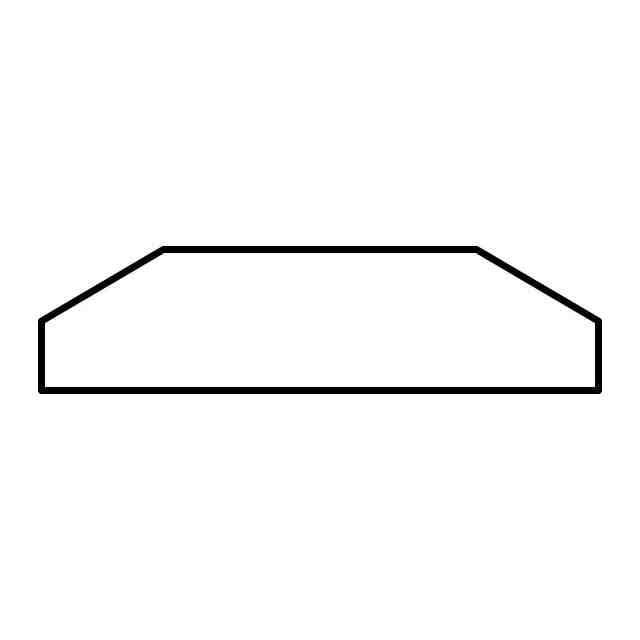

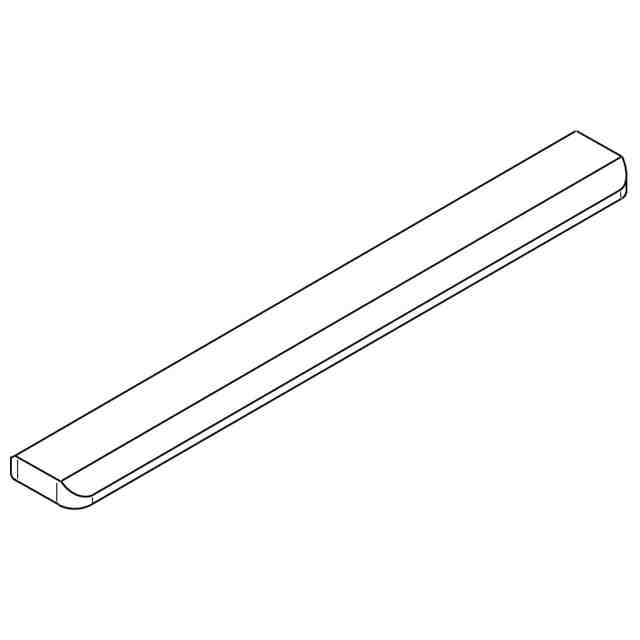

意匠の説明斜視図は正面図、左側面図、平面図で表されるべき3面を表している。背面は正面と同一であり、右側面は左側面と対称であるため背面図、右側面図は省略する。底面は斜視図を見て分かるように、単に角部にアールがある長方形であるため底面図は省略する。断面図は斜視図を長手方向から見た時の断面を表す。
