発行日2025-01-09
公報種別意匠公報(S)
登録番号1788561
登録日2024-12-25
意匠に係る物品エアフィルタ
意匠分類K6-13(化学機械器具)
出願番号2024017224
出願日2024-08-22
意匠権者SMC株式会社
代理人個人,個人,個人

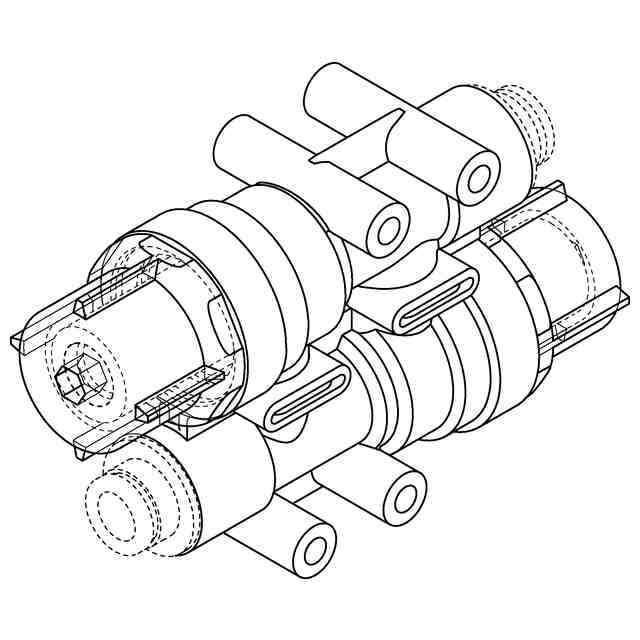

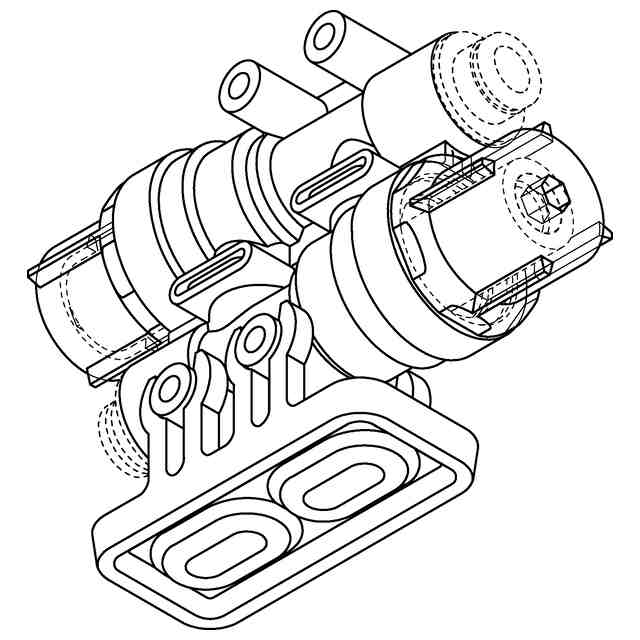

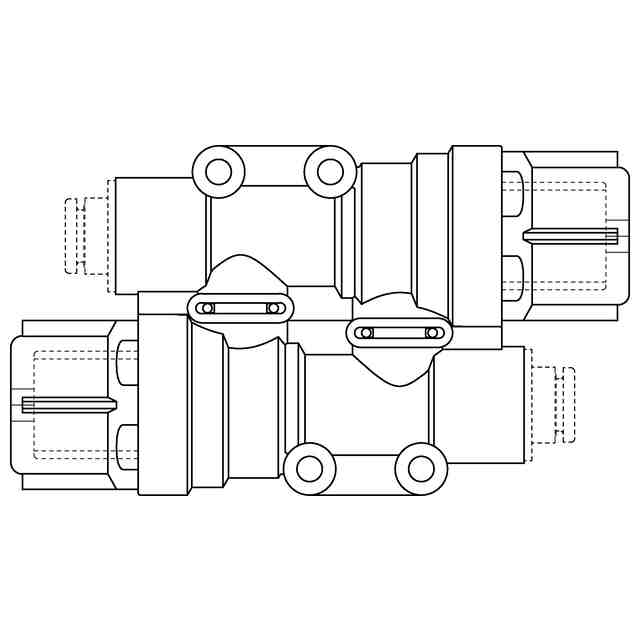

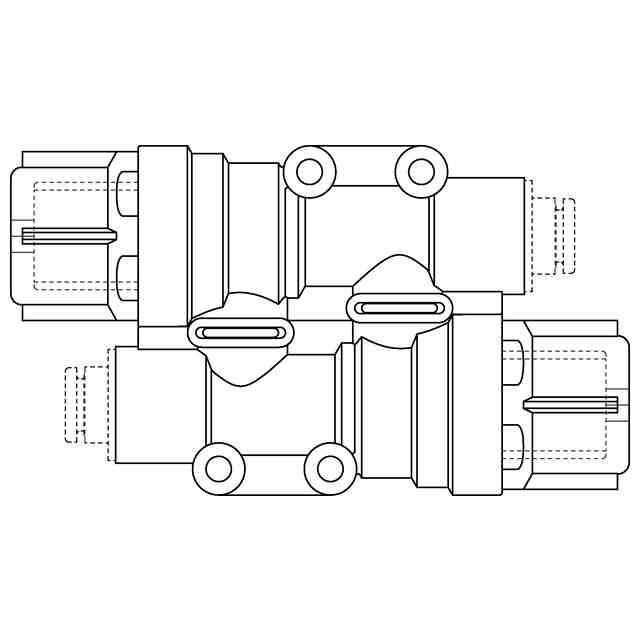

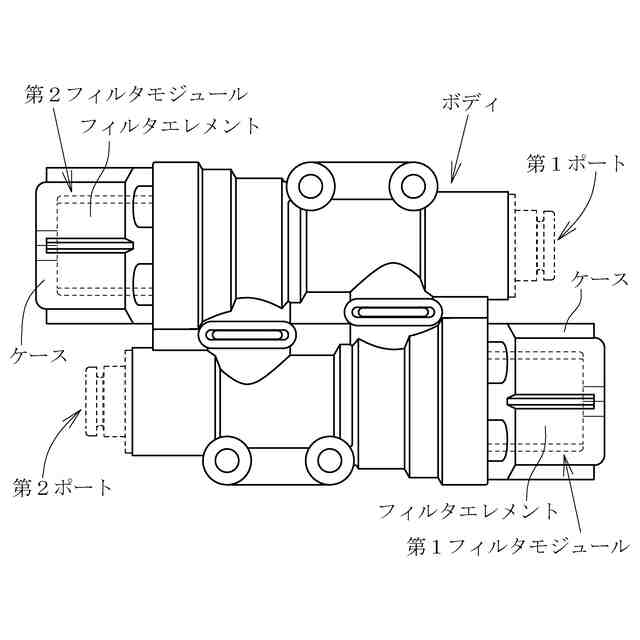

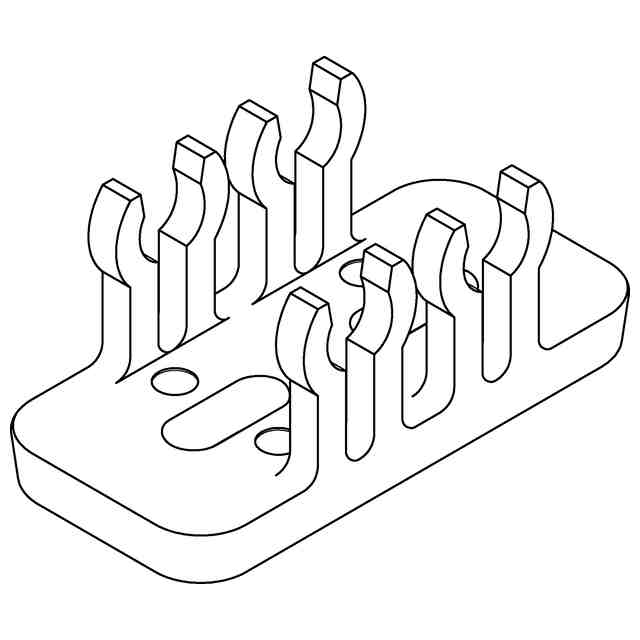

意匠に係る物品の説明この意匠に係る物品は、正圧及び負圧の空気が選択的に流れる流路に装着し、その流路を双方向に流れる空気から塵埃等の異物を除去するためのもので、「参考図」に示すように、ボディの長手の一端及び他端に、空気が出入りする第1ポート及び該第1ポートから導入された空気を濾過する第1フィルタモジュール、並びに、空気が出入りする第2ポート及び該第2ポートから導入された空気を濾過する第2フィルタモジュールを有している。そして、前記第1ポートと前記第2フィルタモジュールとが同軸上に配され、前記第2ポートと前記第1フィルタモジュールとが同軸上に配されている。また、この物品において、前記第1及び第2フィルタモジュールは、透明のケース内にフィルタエレメントを収容することにより形成されていて、外部から前記透明のケースを通じて前記フィルタエレメントの状態を目視で確認することができるようになっている。さらに、この意匠に係る物品は、「ブラケットの参考斜視図」及び「ブラケットを取り付けた状態の参考斜視図」に示すように、前記ボディにブラケットを着脱自在に装着して、所望の部位に固定することができるようになっている。

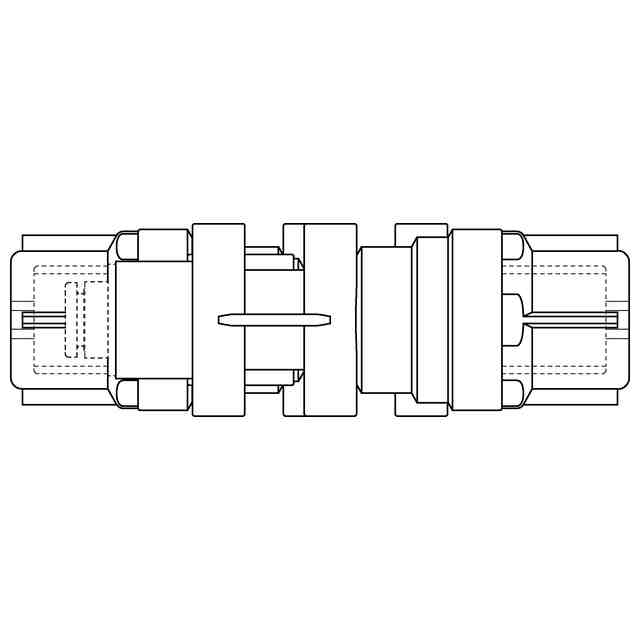

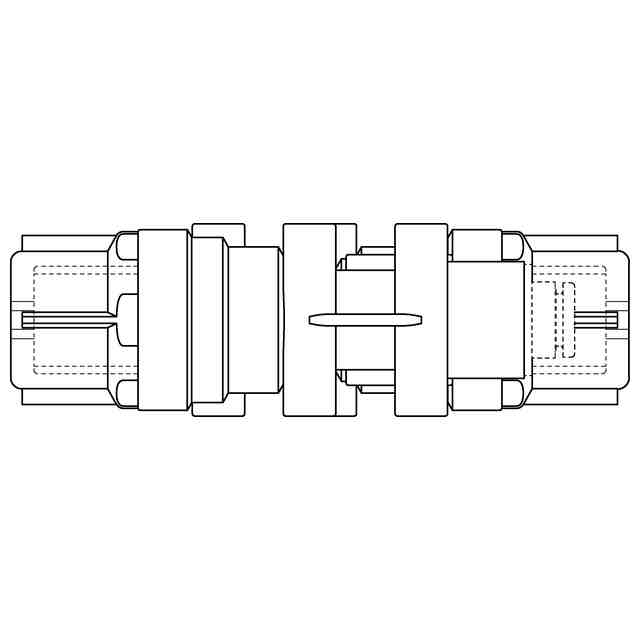

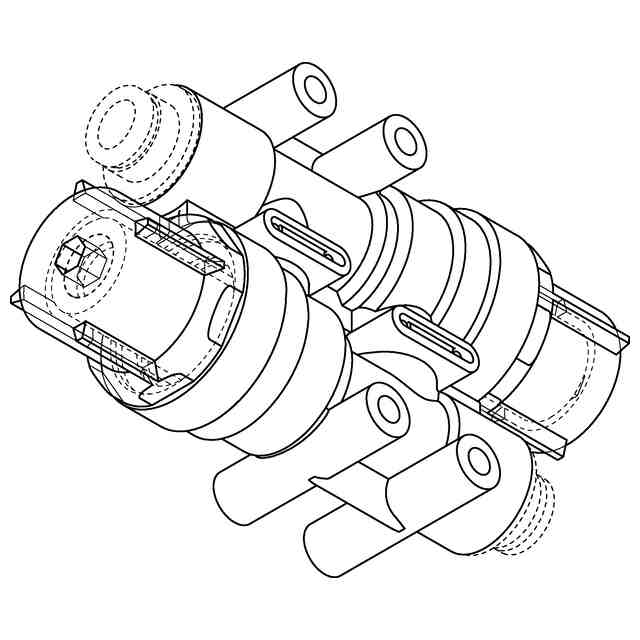

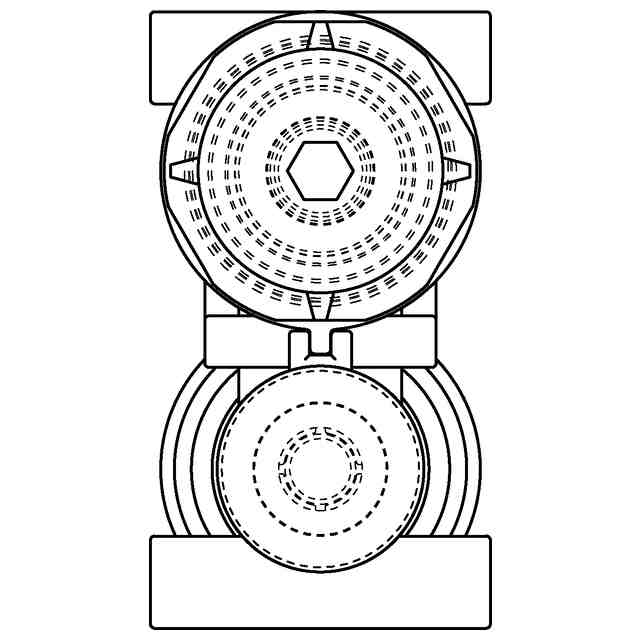

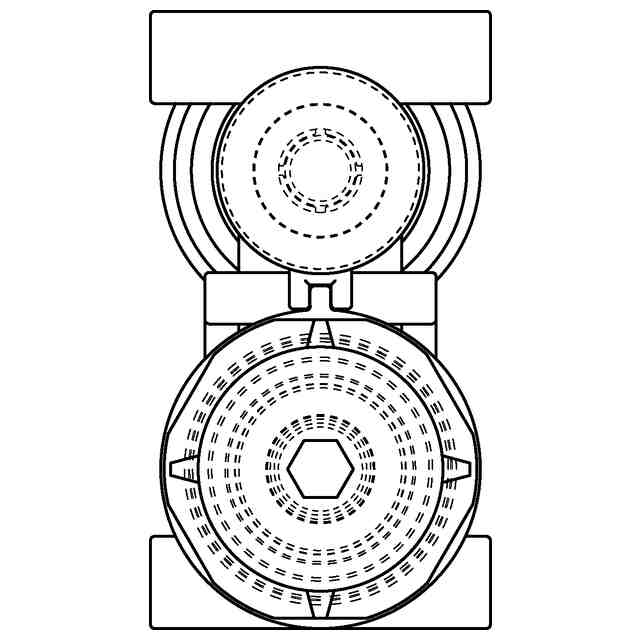

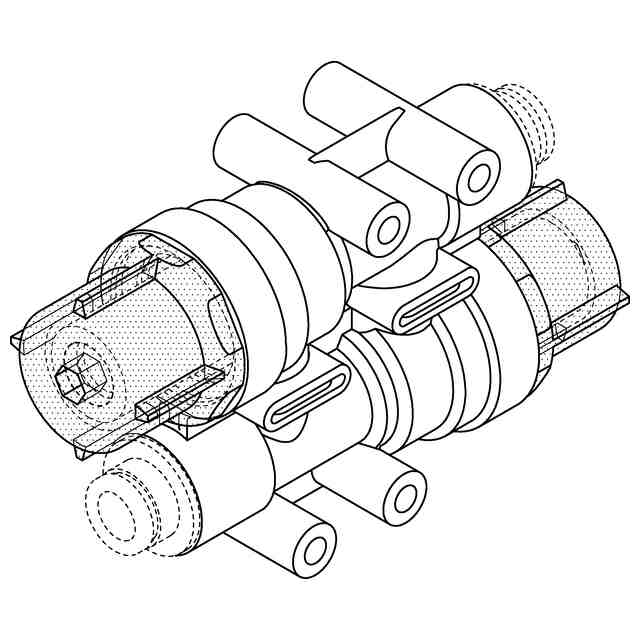

意匠の説明実線で表した部分が、部分意匠として意匠登録を受けようとする部分である。また、「透明部分を示す参考斜視図」において、ドットを施したケースは透明である。

関連意匠
