意匠ウォッチ

発行日2025-11-20
公報種別意匠公報(S)
登録番号1813208
登録日2025-11-12
意匠に係る物品イオナイザ
意匠分類H2-32(回転電気機械、配電機械器具)
出願番号2025010551
出願日2025-05-29
意匠権者SMC株式会社
代理人個人,個人,個人,個人

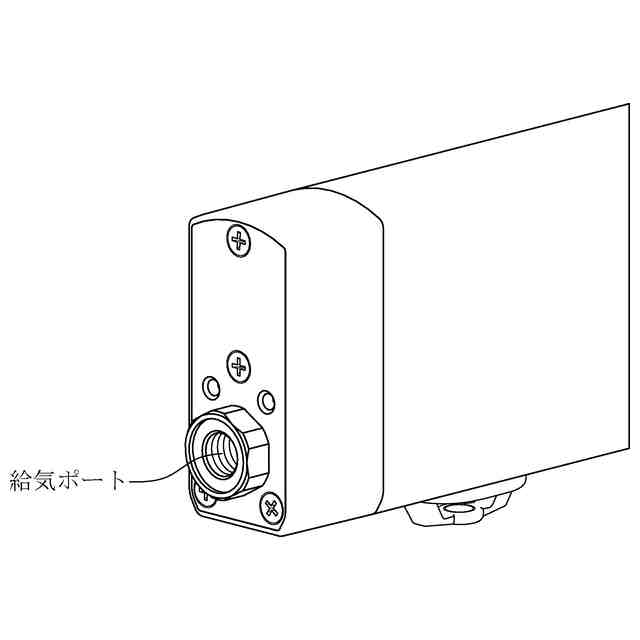

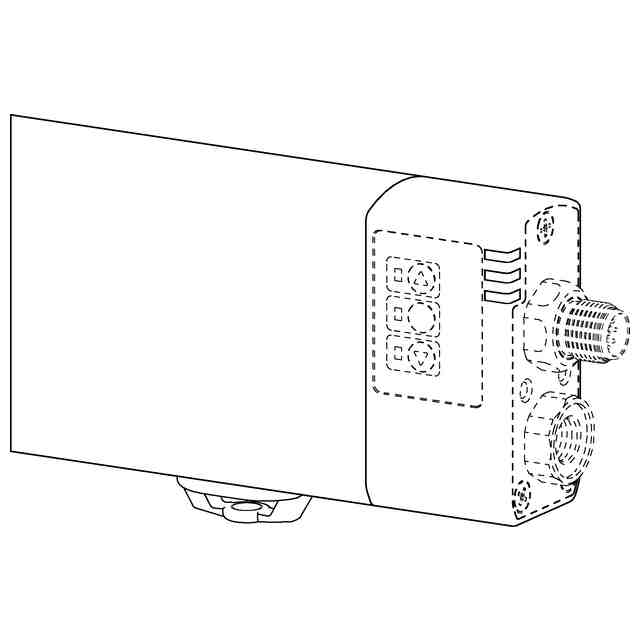

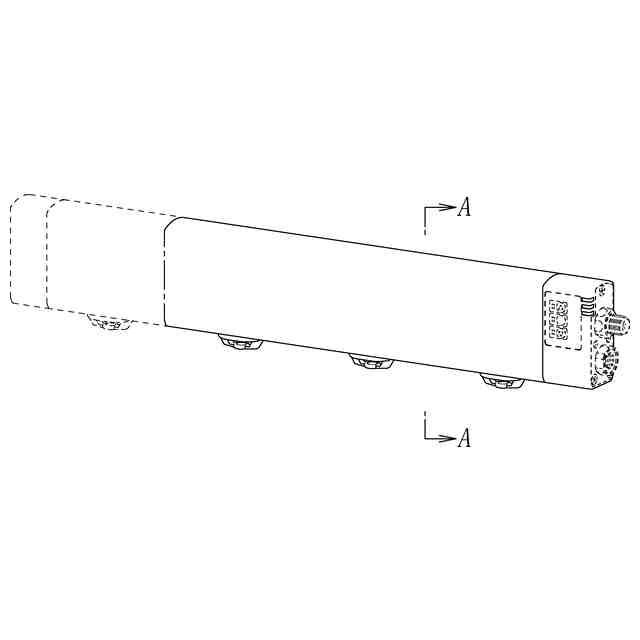

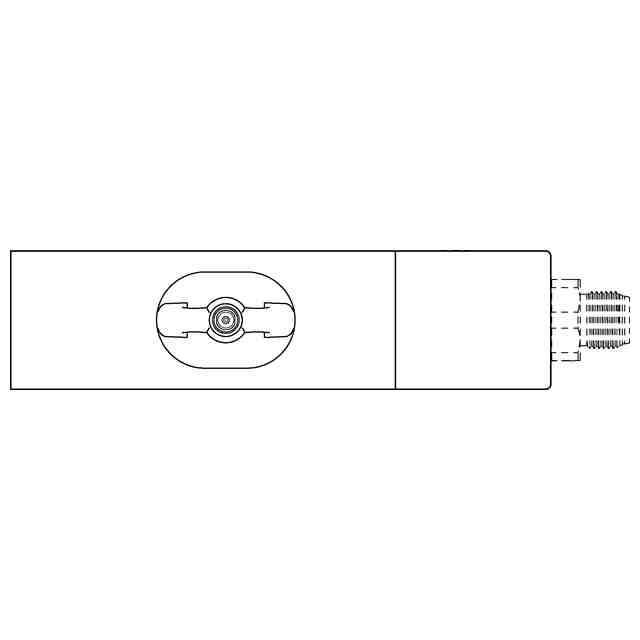

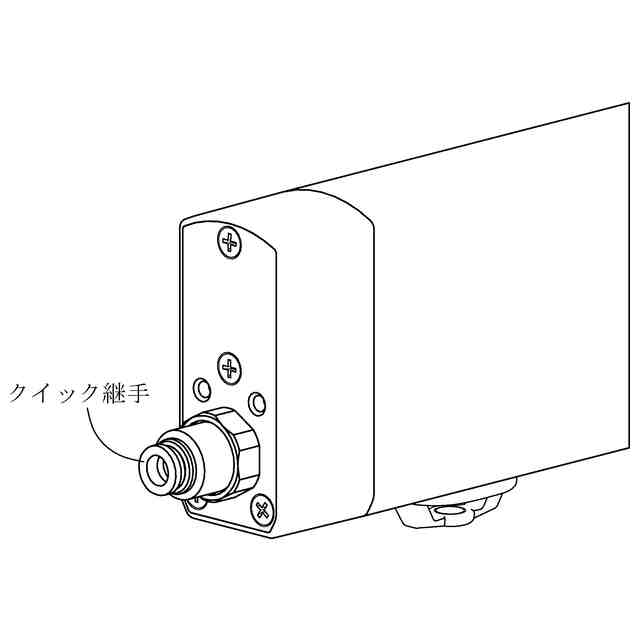

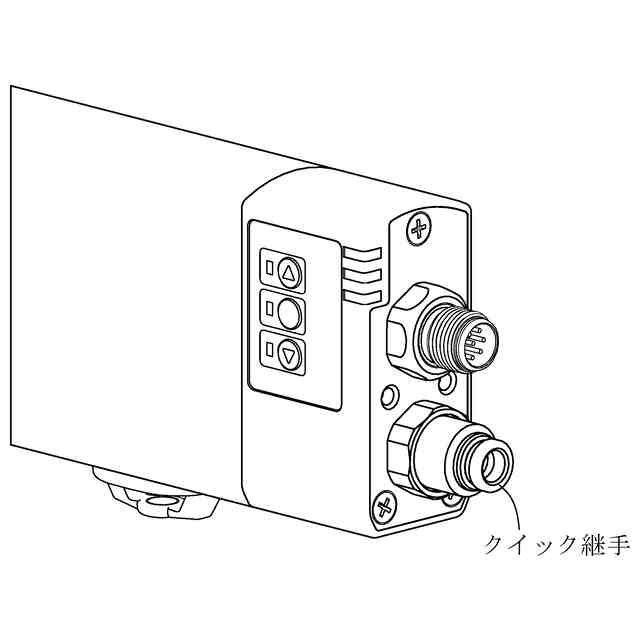

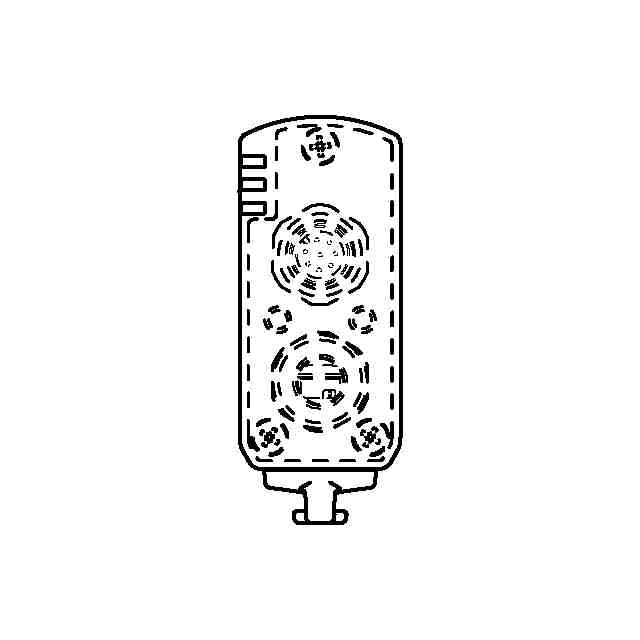

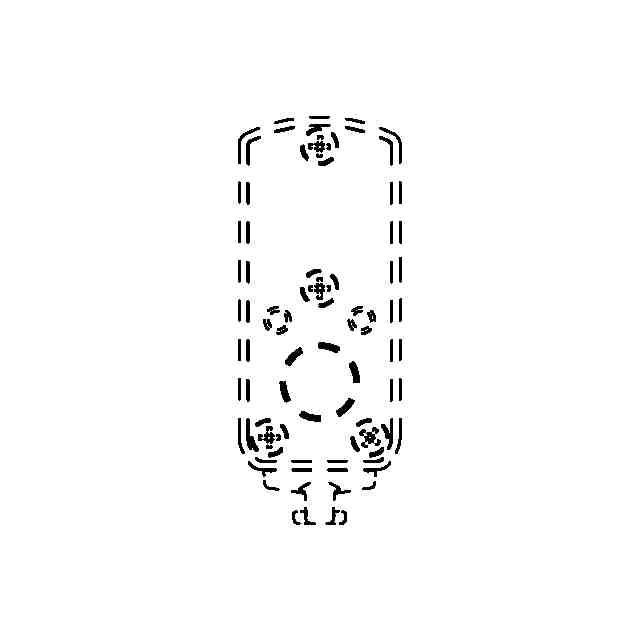

意匠に係る物品の説明この意匠に係る物品は、「参考斜視図」に示すように、コロナ放電により正及び/又は負のイオンを生成して、そのイオンにより帯電したワークを除電するためのもので、長尺のメインボディの下面に、放電針を具備して成る放電針カートリッジの複数を、長手方向に一列を成して着脱自在に装着することにより形成されている。そして、前記メインボディを通じて前記放電針に対して高電圧を印加しコロナ放電を発生させることにより、該放電針周りにイオンが生成されるようになっている。その際、前記メインボディの長手の一端に開設された給気ポートから入力された圧縮空気を、前記複数の放電針カートリッジのそれぞれから噴出させることによって、発生したイオンを前記ワークまで効率的に搬送することができるようになっている。また、前記メインボディにおける長手方向中央のボディ本体部においては、一対の側面全体が互いに平行を成す平坦面によって形成され、上面全体が上側に凸を成す滑らかな湾曲面によって形成されている。なお、「使用状態の参考図1」は、前記メインボディの長手の両端にブラケットを装着した状態、「使用状態の参考図2」は、給気ポートにクイック継手を装着した状態、「使用状態の参考図3」は、給気ポートを閉塞プラグで密閉した状態、「使用状態の参考図4」は、メインボディの長手の他端にも給気ポートを開設した状態、「使用状態の参考図5」は、メインボディの長手の他端においても、給気ポートにクイック継手を装着した状態を示している。
意匠の説明実線で表した部分が、部分意匠として意匠登録を受けようとする部分である。一点鎖線は、部分意匠として意匠登録を受けようとする部分とその他の部分との境界のみを示す線である。

関連意匠
