特許ウォッチ

公開番号2025178142
公報種別公開特許公報(A)
公開日2025-12-05
出願番号2025076947
出願日2025-05-02
発明の名称ゴム芯入りゴルフボール
出願人宇榮高爾夫科技股分有限公司
代理人弁理士法人磯野国際特許商標事務所
主分類A63B 37/00 20060101AFI20251128BHJP(スポーツ;ゲーム;娯楽)
要約【課題】本発明は、ゴム芯入りゴルフボールを提供する。
【解決手段】
ゴルフボールは、球核層及び球核の外を覆う球殻層を含む。球核層は、ブタジエンのホモポリマーゴム及び補助ゴムを含むゴム材料で形成されている。ゴム材料の全重量を100重量%として、ブタジエンのホモポリマーゴムの含有量は、10重量%～95重量%である。補助ゴムは、スチレン・ブタジエンゴム、ニトリルゴム、ブチルゴム、臭化ブチルゴム、及びエチレンプロピレンゴムからなる群から選択される。全英ゴルフ協会(R&A)と全米ゴルフ協会が共同で制定したボール初速の試験方法の規格TPX3007(Rev.2.1)によれば、ゴルフボールの接触時間は300μs(マイクロ秒)～600μsである。

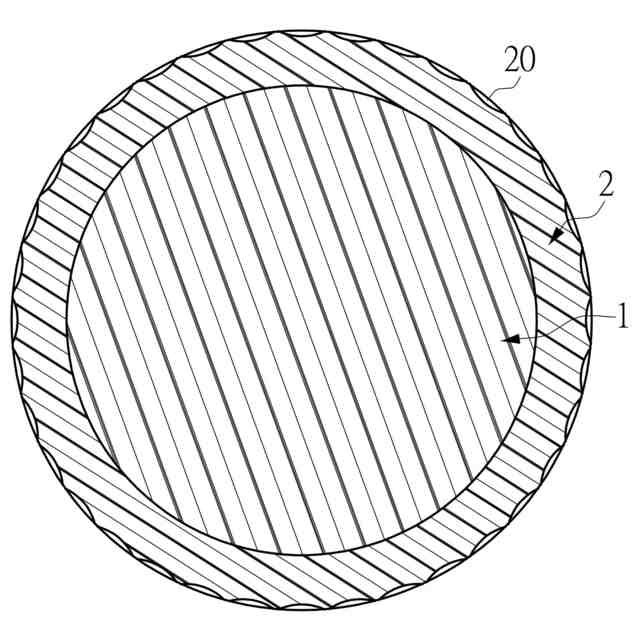

【選択図】図1

特許請求の範囲【請求項１】
球核層及び球核の外を覆う球殻層を含む、ゴルフボールであって、
前記球核層は、ブタジエンのホモポリマーゴム及び補助ゴムを含むゴム材料で形成されてなり、前記ゴム材料の全重量を１００重量％として、前記ブタジエンのホモポリマーゴムの含有量は、１０重量％～９５重量％であり、前記補助ゴムは、スチレン・ブタジエンゴム、ニトリルゴム、ブチルゴム、臭化ブチルゴム、及びエチレンプロピレンゴムからなる群から選択され、
全英ゴルフ協会（Ｒ＆Ａ）と全米ゴルフ協会が共同で制定したボール初速の試験方法の規格ＴＰＸ３００７（Ｒｅｖ．２．１）によれば、前記ゴルフボールの接触時間は３００μｓ（マイクロ秒）～６００μｓであることを特徴とする、ゴルフボール。
続きを表示（約 790 文字）【請求項２】
前記ゴルフボールをテスト速度１１５マイル毎時（ｍｐｈ）、打ち出し角度１２．５度、回転数２，６００ｒｐｍで打つと、前記ゴルフボールの空中飛距離（キャリー）は２７０ヤード未満である、請求項１に記載のゴルフボール。
【請求項３】
前記ゴム材料の全重量を１００重量％として、前記ブタジエンのホモポリマーゴムの含有量は５０重量％～９５重量％である、請求項１に記載のゴルフボール。
【請求項４】
前記ブタジエンのホモポリマーゴムの数平均分子量は、５０，０００ｇ／ｍｏｌ～２，０００，０００ｇ／ｍｏｌ、請求項１に記載のゴルフボール。
【請求項５】
前記補助ゴムの数平均分子量は、２５，０００ｇ／ｍｏｌ～２，５００，０００ｇ／ｍｏｌである、請求項１に記載のゴルフボール。
【請求項６】
前記補助ゴムは脱硫ゴムである、請求項１に記載のゴルフボール。
【請求項７】
前記全英ゴルフ協会と前記全米ゴルフ協会が共同で規定した規格ＴＰＸ３００７（Ｒｅｖ．２．１）に従って測定された接触時間と、前記全英ゴルフ協会と前記全米ゴルフ協会が共同で規定した規格ＴＰＸ３００９（Ｒｅｖ．２．０）に従って測定された反発係数との比は５６０．５～６００である、請求項１に記載のゴルフボール。
【請求項８】
前記ブタジエンのホモポリマーゴムと前記補助ゴムは、連続相の形でゴム材料中に存在する、請求項１に記載のゴルフボール。
【請求項９】
前記補助ゴムは分散相の形で、連続相の形で存在する前記ブタジエンのホモポリマーゴム中に分散されている、請求項１に記載のゴルフボール。
【請求項１０】
前記ゴルフボールにおける前記球核層の体積比は５０％～９８％である、請求項１に記載のゴルフボール。

発明の詳細な説明【技術分野】
【０００１】

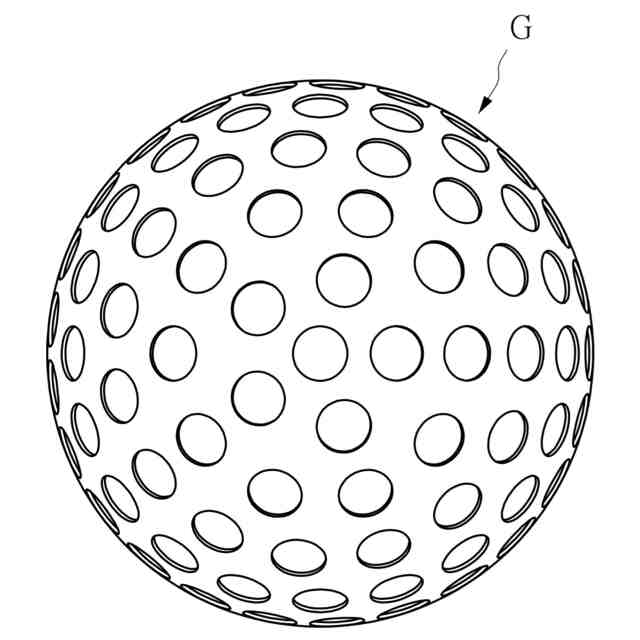

本発明はゴルフボールに関し、特に、ゴム芯入りゴルフボールに関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
「ゴルフ」は常に西洋の貴族階級の余暇活動とみなされてきた。近年、人々の生活水準の向上と余暇生活の重視に伴い、あらゆる職業、さまざまな年齢層の老若男女がゴルフに夢中になり、ゴルフは徐々に国民的スポーツとなっている。
【０００３】
ゴルフボール自体の性能は、打った後のゴルフボールの飛行方向や空中飛距離（キャリー）に影響を与え、更にはボールのコントロール性を決定する。優れたゴルフボールは、初速度が高く、打感が良く、スピン性等の高性質を有している。
【０００４】
しかし、現在のゴルフボールの反発係数（ｃｏｅｆｆｉｃｉｅｎｔｏｆｒｅｓｔｉｔｕｔｉｏｎ，ＣＯＲ）は比較的高いため、ゴルフボールの空中飛距離は徐々に伸びている。プレーヤーの能力を見極めるためには、フェアウェイの全長を継続的に増やす必要があり、多くの困難が生じる。
【０００５】
そのため、全米ゴルフ協会（ＵｎｉｔｅｄＳｔａｔｅｓＧｏｌｆＡｓｓｏｃｉａｔｉｏｎ，ＵＳＧＡ）と英国の全英ゴルフ協会（英国ゴルフ協会、Ｒ＆Ａとも呼ばれる）は共に、２０２８年から既存のゴルフボールを全面的に禁止することを決定している。新しいルールによると、ゴルフボールはテスト速度１２５マイル毎時（ｍｐｈ）、打ち出し角度１１度、回転数２，２００ｒｐｍの条件で打った場合に、空中飛距離は３１７ヤードを超えてはならない。
【０００６】
故に、材料を如何に改良して、新しい競技ルールに適合したゴルフボールを提供するかは、本事業の解決しようとする重要な課題の一つとなっている。
【発明の概要】
【発明が解決しようとする課題】
【０００７】
本発明が解決しようとする技術の課題は、従来技術の不足に対し、ゴム芯入りゴルフボールを提供する。
【課題を解決するための手段】
【０００８】

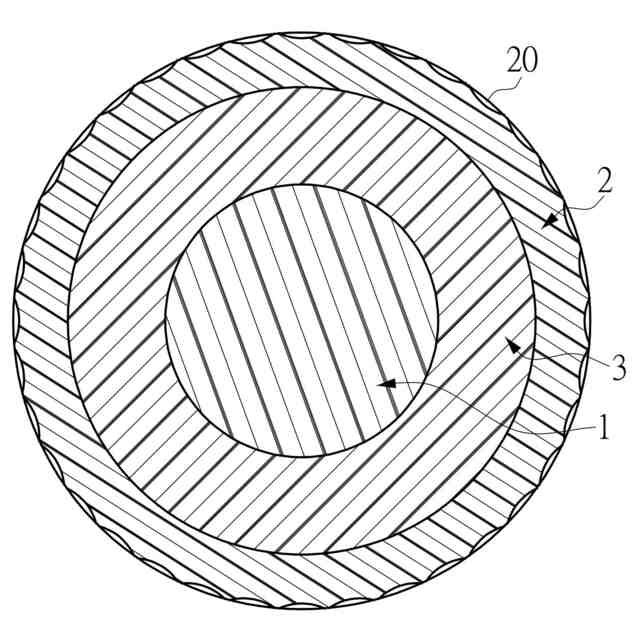

上記の技術的課題を解決するために、本発明が採用する技術的手段の一つは、ゴム芯入りゴルフボールを提供する。ゴルフボールは、球核層及び球核の外を覆う球殻層を含む。球核層は、ブタジエンのホモポリマーゴム及び補助ゴムを含むゴム材料で形成されている。ゴム材料の全重量を１００重量％として、ブタジエンのホモポリマーゴムの含有量は、１０重量％～９５重量％である。補助ゴムは、スチレン・ブタジエンゴム、ニトリルゴム、ブチルゴム、臭化ブチルゴム、及びエチレンプロピレンゴムからなる群から選択される。全英ゴルフ協会と全米ゴルフ協会が共同で制定したボール初速の試験方法の規格ＴＰＸ３００７（Ｒｅｖ．２．１）によれば、ゴルフボールの接触時間は３００μｓ（マイクロ秒）～６００μｓである。
【０００９】
ある実施形態では、ゴルフボールをテスト速度１１５マイル毎時（ｍｐｈ）、打ち出し角度１２．５度、回転数２，６００ｒｐｍの条件で打つと、ゴルフボールの空中飛距離は２７０ヤード未満である。
【００１０】
ある実施形態では、ゴム材料の全重量を１００重量％として、ブタジエンのホモポリマーゴムの含有量は５０重量％～９５重量％である。

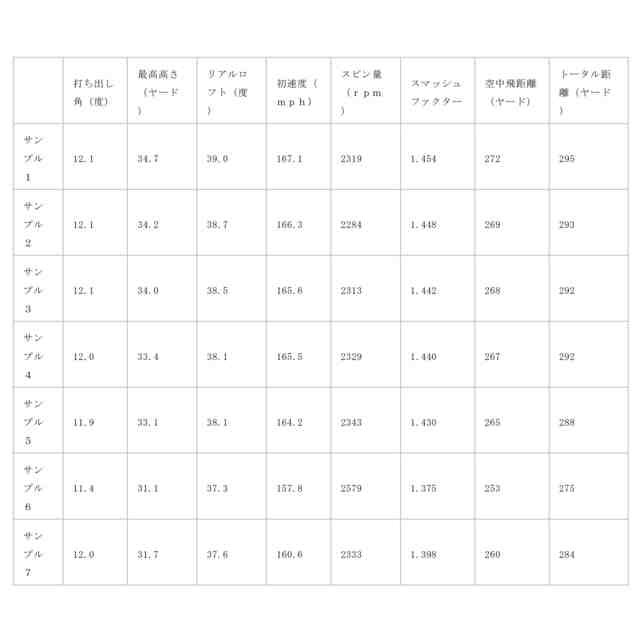

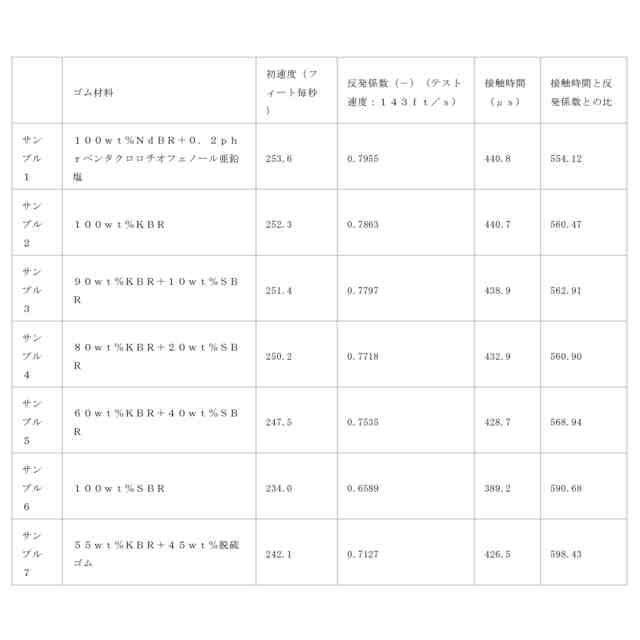

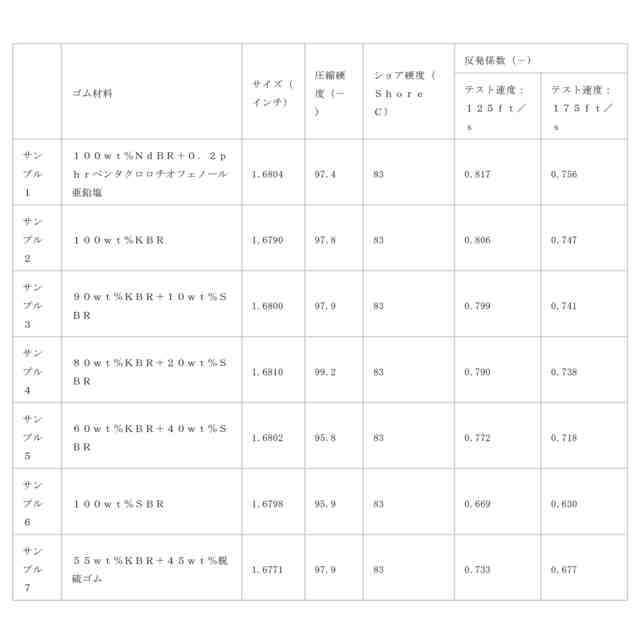

（【００１１】以降は省略されています）

関連特許
