公開番号2025171887
公報種別公開特許公報(A)
公開日2025-11-20
出願番号2024095558
出願日2024-06-13
発明の名称テイクアウェイ姿勢の確認装置
出願人ディーエムビーエイチカンパニー,リミテッド
代理人個人,個人
主分類A63B 69/36 20060101AFI20251113BHJP(スポーツ;ゲーム;娯楽)
要約【課題】光源を用いてテイクアウェイの段階で使用者のクラブシャフトの状態を視認できるようにして、使用者が正しいテイクアウェイ姿勢を練習できるようにするテイクアウェイ姿勢の確認装置を提供する。
【解決手段】テイクアウェイ姿勢の状態を確認するためのゴルフクラブにおいて、前記ゴルフクラブは、ヘッド100とシャフト120とグリップ130とを備え、前記ヘッド100またはシャフトの所定の部位に一定の角度にてスリットビームを照射するスリットビーム照射部を配置し、必要に応じて、前記スリットビーム照射部200は、前記ヘッド100またはシャフトの所定の部位に配置されてもよく、前記スリットビーム照射部には、前記シャフトに固定する固定部210と、前記固定部により固定されてスリットビーム270を照射するレーザー発生部250と、が配備され、前記レーザー発生部から発せられるスリットビーム270をゴルフボールが置かれている床面90に照射してビーム軌跡255を形成することを特徴とするテイクアウェイ姿勢の確認装置。
【選択図】図3
特許請求の範囲【請求項１】
テイクアウェイ姿勢の状態を確認するためのゴルフクラブにおいて、
前記ゴルフクラブは、ヘッド（１００）とシャフト（１２０）とグリップ（１３０）とを備え、前記ヘッド（１００）またはシャフトの所定の部位に一定の角度にてスリットビームを照射するスリットビーム照射部（２００）を配置したことを特徴とする、テイクアウェイ姿勢の確認装置。
続きを表示（約 2,600 文字）【請求項２】

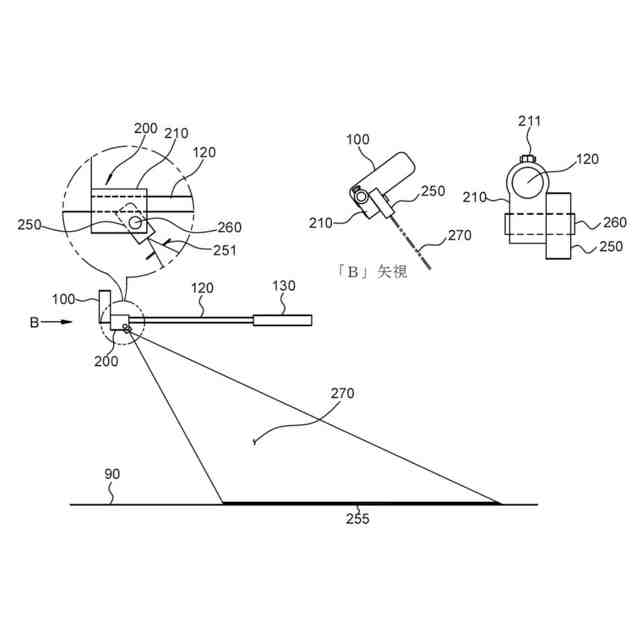

前記スリットビーム照射部（２００）は、前記ヘッド（１００）またはシャフトの所定の部位に配置され、
前記スリットビーム照射部（２００）には、
前記シャフトに固定する固定部（２１０）と、
前記固定部により固定されてスリットビーム（２７０）を照射するレーザー発生部（２５０）と、
が配備され、
前記レーザー発生部から発せられるスリットビーム（２７０）をゴルフボールが置かれている床面（９０）に照射してビーム軌跡（２５５）を形成することを特徴とする、請求項１に記載のテイクアウェイ姿勢の確認装置。
【請求項３】
前記ビーム軌跡（２５５）は、テイクアウェイ姿勢においてゴルフクラブの位置に依存して床面の他の位置に照射され、前記ビーム軌跡は、前記テイクアウェイ姿勢をとる使用者が確認可能な位置に照射されることを特徴とする、請求項２に記載のテイクアウェイ姿勢の確認装置。
【請求項４】
前記スリットビーム照射部（２００）は、ゴルフヘッドの角度を確認できるように前記ヘッド（１００）またはシャフトの所定の部位に配置され、このとき、前記レーザー発生部（２５０）から床面へと照射されるビーム軌跡は、使用者が前記テイクアウェイ姿勢において、使用者が確認可能な位置に照射されるようにレーザーの照射角度を制御することを特徴とする、請求項３に記載のテイクアウェイ姿勢の確認装置。
【請求項５】

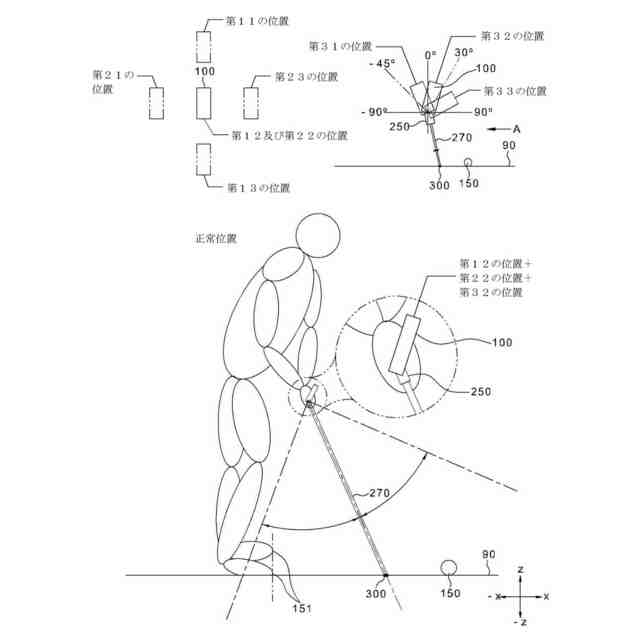

ゴルフクラブを使用する使用者を正面から眺めたときに、アドレス姿勢においてゴルフクラブを左側に移動させてテイクアウェイ姿勢をとる場合、前記テイクアウェイ姿勢においてゴルフクラブのヘッドとグリップとの相対的な位置を通じてゴルフクラブの位置を定義するが、
前記ゴルフクラブを使用する使用者の正面から使用者を眺めたときに、前記ヘッドが前記グリップよりも上側に配置される形状である第１１の位置と、前記ヘッドと前記グリップとが同一の高さに配置されて前記ゴルフクラブのシャフトが床面と平行に配置される形状である第１２の位置と、前記ヘッドが前記グリップよりも下側に配置される形状である第１３の位置と、を定義し、
前記使用者の右側から使用者を眺めたときに、前記ヘッドが前記グリップよりも左側に位置する形状（使用者の後側にヘッドが移動）である第２１の位置と、前記ヘッドが前記グリップと一致する形状である第２２の位置と、前記ヘッドが前記グリップよりも右側に位置する形状（使用者の手前側にヘッドが移動）である第２３の位置と、を定義し、
前記第１２の位置と前記第２２の位置とを同時に満たす位置を第１の正常位置と定義することを特徴とする、請求項４に記載のテイクアウェイ姿勢の確認装置。
【請求項６】
ゴルフヘッドの手前側をトウ（Ｔｏｅ）、後側をヒール（Ｈｅｅｌ）とし、前記ヒールを通りながら床面と垂直となる直線をヒール垂直線とし、前記ゴルフクラブが第１の正常位置を保持している状態で、前記使用者の右側から使用者を眺めたときに、ゴルフヘッドが置かれている角度に応じてゴルフヘッドの位置を定義し、
前記ヒール垂直線を０°とし、前記ヒール垂直線を基準として左側方向を「－」角度方向、右側方向を「＋」角度方向としたとき、前記ヒールは、ヒール垂直線に位置している状態で、前記トウが前記ヒール垂直線の左側である－４５°～０°未満に配置される第３１の位置と、
前記トウが前記ヒール垂直線の右側である０°～３０°未満に配置される第３２の位置と、
前記トウが前記ヒール垂直線の右側である３１°～９０°に配置される第３３の位置と、
を定義し、
前記第１２の位置と前記第２２の位置と前記第３２の位置とを同時に満たす位置を正常位置と定義し、前記正常位置から床面へと照射されるビーム軌跡を正常照射軌跡（３００と定義し、
正常位置を除いた残りの位置から照射されるビーム軌跡を非正常位置軌跡としたとき、正常位置軌跡と非正常位置軌跡は、それぞれ互いに異なる床面に照射されることを特徴とする、請求項５に記載のテイクアウェイ姿勢の確認装置。
【請求項７】
テイクアウェイ姿勢を取っている右利きの使用者を基準として上側方向を＋ｚ軸方向、下側方向を－ｚ軸方向、左側方向を＋ｙ軸方向、右側方向を－ｙ軸方向、手前側方向を＋ｘ軸方向、後側方向を－ｘ軸方向とし、

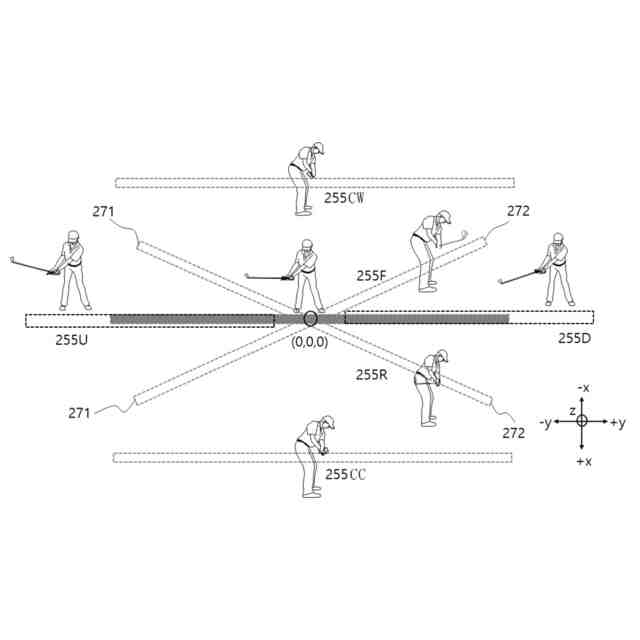

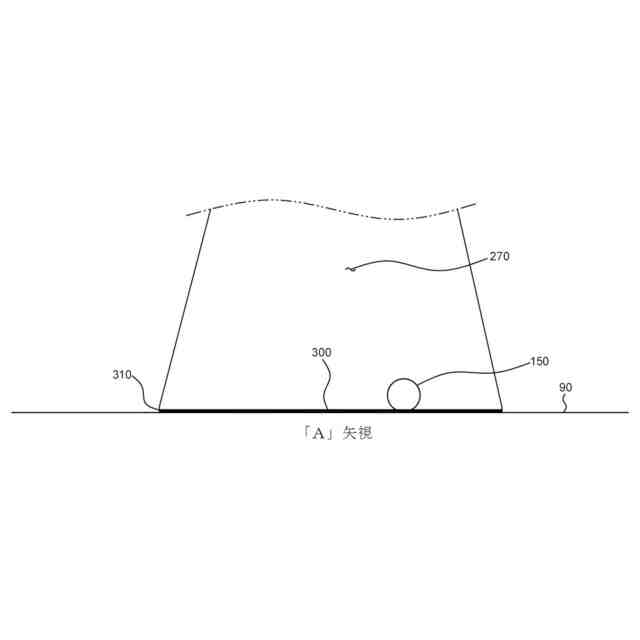

正常照射軌跡（３００）の中心を原点と定義したとき、前記正常照射軌跡（３００）は、ｙ軸に平行でありながら、使用者の足先（１５１）からゴルフボール（１５０）までの間に照射されるようにレーザーの照射角度を制御するが、その照射範囲は、ゴルフボール（１５０）を基準として両側を越えるように制御して使用者がテイクアウェイ姿勢においてレーザーの正常照射軌跡（３００）を認識可能な位置に照射されることを特徴とする、請求項６に記載のテイクアウェイ姿勢の確認装置。
【請求項８】

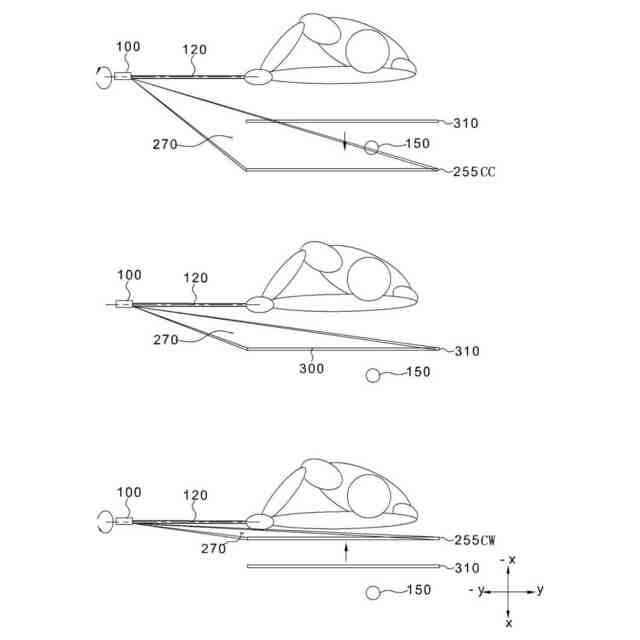

ゴルフクラブがｙ軸と平行になるように配置された状態で使用者を右側から眺める場合に、ゴルフヘッドを反時計回り方向に回転させるとき、前記ビーム軌跡は、正常照射軌跡（３００）と平行になるように＋ｘ軸方向に移動する第３１の軌跡（２５５ＣＣ）となるように照射され、
ゴルフヘッドを時計回り方向に回転させるとき、前記ビーム軌跡は、正常照射軌跡（３００）と平行になるように－ｘ軸方向に移動する第３３の軌跡（２５５ＣＷ）となるように照射されて使用者がテイクアウェイ姿勢において前記第３１の軌跡と前記第３３の軌跡を確認可能な位置に照射されることを特徴とする、請求項７に記載のテイクアウェイ姿勢の確認装置。
【請求項９】

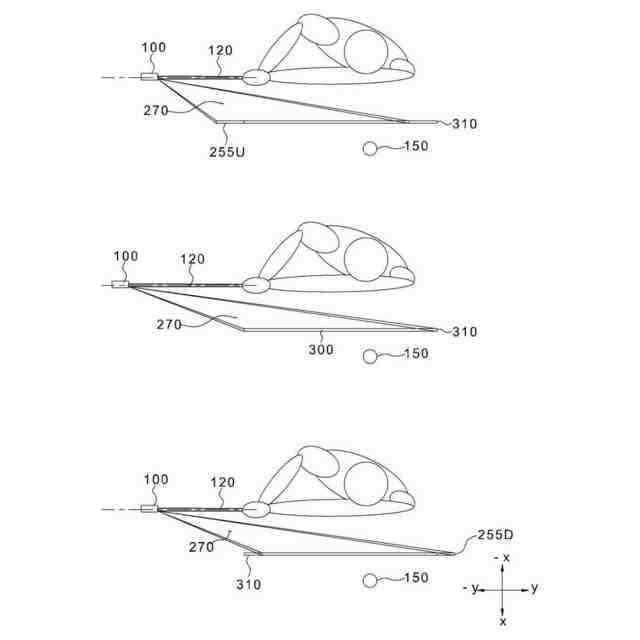

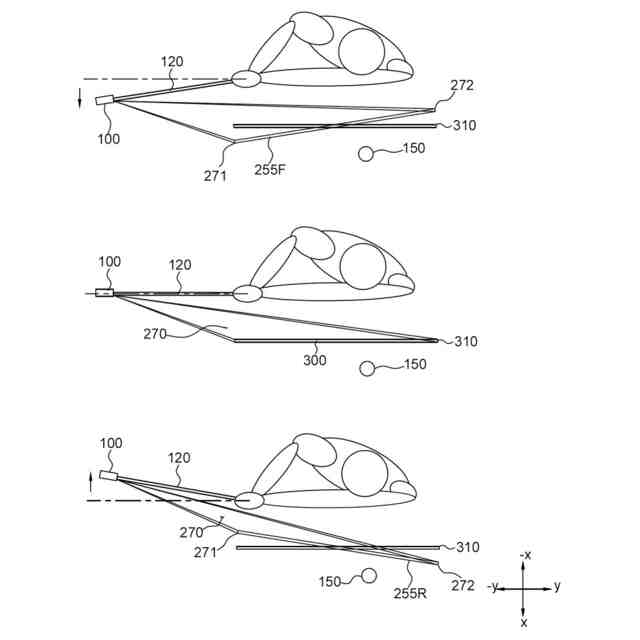

ゴルフクラブがｙ軸と平行になるように配置された状態でゴルフヘッドを上側に移動させるとき、前記ビーム軌跡は、正常照射軌跡（３００）から－ｙ方向に移動する第１１の軌跡（２５５Ｕ）となるように照射され、
ゴルフヘッドを下側に移動させるとき、前記ビーム軌跡は、正常照射軌跡（３００）から＋ｙ方向に移動する第１３の軌跡（２５５Ｄ）となるように照射されて使用者がテイクアウェイ姿勢において前記第２１の軌跡と前記第１３の軌跡を確認可能な位置に照射されることを特徴とする、請求項７に記載のテイクアウェイ姿勢の確認装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、テイクアウェイ姿勢の確認装置に関し、より詳細には、光源を用いて使用者がテイクアウェイの段階で正しい姿勢を身に付けられるようにするテイクアウェイ姿勢の確認装置に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
ゴルフスイングは、アドレス（ポスチャー）、テイクアウェイ（Ｔａｋｅ－ａｗａｙ、テイクバック）、バックスイング（ハーフウェイバック）、バックスイングトップ（ｔｏｐｏｆｂａｃｋｓｗｉｎｇ、トップオブバックスイング）、ダウンスイング（ハーフウェイダウン）、インパクト、リリース、フォロースルーなどの段階に分けられる。
【０００３】

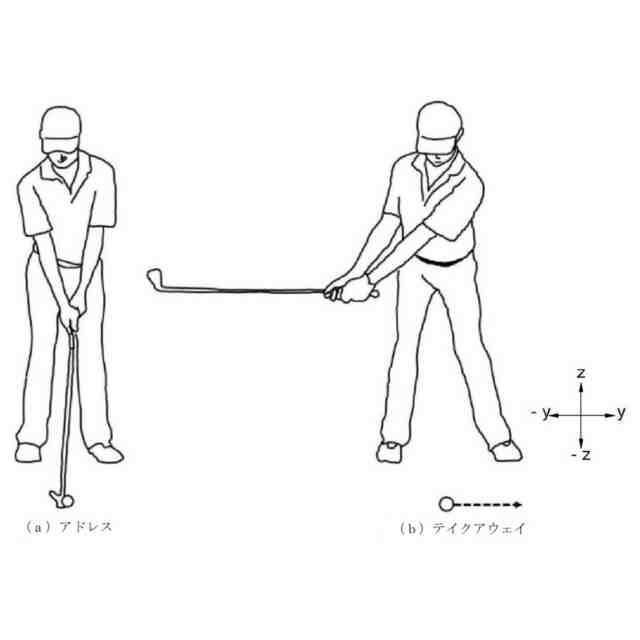

テイクアウェイは、図１に示されているように、アドレス姿勢（ａ）から始まってクラブが水平をなす地点をテイクアウェイの段階（ｂ）と称する。一般に、時計回り方向を基準とした場合に、腕の方向を時計回り方向に対して８時付近と称する。
【０００４】
すべての段階の姿勢が重要であるものの、一般に、バックスイングの開始段階であるテイクアウェイ（ｔａｋｅ－ａｗａｙ）は、スイングの開始段階であって、この段階での正しい動作は、残りのスイングを正しくする基本であり、仮に、この段階で誤った姿勢から始まってしまうと、残りのいずれかの段階で補償作用が行われて一貫したスイングをする上で困難さを有すると言われているのが普通である。
【０００５】

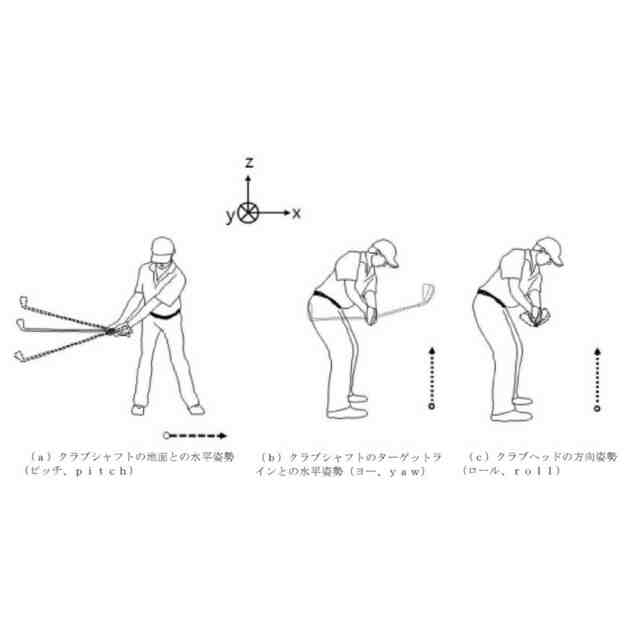

一方、図２を参照すると、テイクアウェイ動作が望ましく行われるか否かを点検するための要素としては、一般に、３種類の要素を使用する。すなわち、図２（ａ）においては、正面（前面）から使用者を眺めたときの様子であって、クラブシャフトが地面と水平をなすことを好適な姿勢とし、水平までの距離が短い（水平に達していない）場合は、手首の使用がほとんど行われておらず、水平を過ぎた場合は、手首のコーキングが予め行われた場合を示す。
【０００６】
また、図２（ｂ）の場合は、背面（側面）から使用者を眺めたときの様子であって、クラブシャフトが地面と水平をなしているものの、ターゲットと平行をなす場合を好適な姿勢とし、グリップ部分を基準としてヘッドがターゲットの外を向く場合（ｏｕｔｓｉｄｅｔａｋｅａｗａｙ）と、ヘッドが内側を向く場合（ｉｎｓｉｄｅｔａｋｅａｗａｙ）とがある。
【０００７】
また、図２（ｃ）に示されているように、クラブシャフトが地面と平行であり、ターゲットと平行をなしているものの、クラブヘッドのトウが地面に対して垂直である上を向く場合をスクウェア（ｓｑｕａｒｅ）と呼び、他のクラブヘッドのトウが使用者の傾いた脊柱角と略平行をなす状態を好適な姿勢とし、クラブフェイスが閉じられた（ｃｌｏｓｅ）状態と称する。
【０００８】
さらに、クラブヘッドのトウが人間の胴体側を向いていることをクラブヘッドが開かれた（ｏｐｅｎ）姿勢と呼び、これは、アマチュアによく見られる望ましくない姿勢といわれている。
【０００９】
したがって、スイング練習に際して使用者がテイクアウェイの段階で正しい姿勢を有することをリアルタイムにて確認しながら、スイングの初期の段階で好適な姿勢をとって練習して見に付けることが重要であり、このような目的で提供される装置及び方法は非常に重要である。
【００１０】
しかしながら、テイクアウェイ姿勢を練習可能な装置及び方法は滅多に見当たらない。但し、スイング分析装置及び方法として、カメラを用いることと、慣性センサーなどの動作感知センサーなどを用いることなどが提案されているが、スイング全体の軌跡やプレーンを分析し、基準姿勢などと比較して使用者に提供する装置及び方法などがほとんどである。したがって、テイクアウェイ姿勢を練習可能な装置が望まれているのが現状である。
【先行技術文献】
【特許文献】
（【００１１】以降は省略されています）
