公開番号2025163724
公報種別公開特許公報(A)
公開日2025-10-30
出願番号2024067194
出願日2024-04-18
発明の名称遊技台
出願人株式会社大都技研
代理人個人,個人
主分類A63F 5/04 20060101AFI20251023BHJP(スポーツ;ゲーム;娯楽)
要約【課題】演出に特徴を持った遊技台を提供する。
【解決手段】遊技台は、複数のリールと、操作手段と、を備え、前記操作手段が操作されると前記リールが回転開始可能な第二の期間を有する。また、前記第二の期間が開始されてから第一の時間が経過した後に前記操作手段の操作を促す第一の報知が開始される第一の遊技が実行される場合があり、前記第二の期間が開始されてから第二の時間が経過した後に前記操作手段の操作を促す第二の報知が開始される第二の遊技が実行される場合がある。
【選択図】図6
特許請求の範囲【請求項１】
複数のリールと、
操作手段と、
を備えた遊技台であって、
前記操作手段が操作されると前記リールが回転開始可能な期間（以下、「第二の期間」という。）を有し、
前記第二の期間が開始されてから第一の時間が経過した後に前記操作手段の操作を促す報知（以下、「第一の報知」という。）が開始される第一の遊技が実行される場合があり、
前記第二の期間が開始されてから第二の時間が経過した後に前記操作手段の操作を促す報知（以下、「第二の報知」という。）が開始される第二の遊技が実行される場合がある、
ことを特徴とする遊技台。
続きを表示（約 1,200 文字）【請求項２】
請求項１に記載の遊技台であって、
前記操作手段は、スタートレバーを含み、
前記スタートレバーが操作されて遊技が開始してから前記操作手段の操作が無効となる期間（以下、「第一の期間」という。）を有し、
前記第二の期間は、前記第一の期間の後に開始される期間である、
ことを特徴とする遊技台。
【請求項３】
請求項２に記載の遊技台であって、
演出手段を備え、
前記演出手段は、第一の演出を実行可能であり、
前記第一の演出は、前記スタートレバーが操作されて遊技が開始してから第四の時間が経過するまでに結果を示す報知が実行される演出であり、
前記第一の期間は、第三の時間であり、
前記第四の時間は、前記第三の時間と前記第一の時間を加算した時間よりも短い時間である、
ことを特徴とする遊技台。
【請求項４】
請求項１または２に記載の遊技台であって、
前記第一の遊技において、前記第二の期間が開始されてから該第二の期間よりも長い期間が経過すると、前記第一の報知が開始された後に前記操作手段が操作されなくても前記リールが回転開始され、
前記第二の遊技において、前記第二の期間が開始されてから該第二の期間よりも長い期間が経過すると、前記第二の報知が開始された後に前記操作手段が操作されなくても前記リールが回転開始される、
ことを特徴とする遊技台。
【請求項５】
請求項１または２に記載の遊技台であって、
前記操作手段は、ベットボタンを含み、
前記第一の報知および前記第二の報知は、前記ベットボタンの態様が第一の態様から第二の態様に変化する報知を含む報知である、
ことを特徴とする遊技台。
【請求項６】
請求項３に記載の遊技台であって、
前記演出手段は、第二の演出を実行可能であり、
前記第二の演出は、前記スタートレバーが操作されて遊技が開始してから第五の時間が経過するまでに結果を示す報知が実行される演出であり、
前記第五の時間は、前記第三の時間と前記第二の時間を加算した時間よりも短い時間であり、
前記演出手段は、表示手段を含み、
前記第一の遊技において開始された前記第一の演出は、一連のアニメーション表示を含み、該アニメーション表示が終了した後に前記表示手段において少なくとも前記第一の報知が表示されるように構成されており、
前記第二の遊技において開始された前記第二の演出は、一連のアニメーション表示を含み、該アニメーション表示が終了した後に前記表示手段において少なくとも前記第二の報知が表示されるように構成されている、
ことを特徴とする遊技台。

発明の詳細な説明【技術分野】
【０００１】
本発明は、回胴遊技機（スロットマシン）、封入式遊技機あるいはメダルレススロットマシンに代表される遊技台に関する。
続きを表示（約 7,100 文字）【背景技術】
【０００２】
従来、遊技台の一つとして、例えば、スロットマシンが知られている。このようなスロットマシンには、各種の演出を実行するものがある（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１６－７３４６１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、従来の遊技台には、演出に改良の余地がある。
【０００５】
本発明の目的は、演出に特徴を持った遊技台を提供することにある。
【課題を解決するための手段】
【０００６】
本発明に係る遊技台は、複数のリールと、操作手段と、を備えた遊技台であって、前記操作手段が操作されると前記リールが回転開始可能な期間（以下、「第二の期間」という。）を有し、前記第二の期間が開始されてから第一の時間が経過した後に前記操作手段の操作を促す報知（以下、「第一の報知」という。）が開始される第一の遊技が実行される場合があり、前記第二の期間が開始されてから第二の時間が経過した後に前記操作手段の操作を促す報知（以下、「第二の報知」という。）が開始される第二の遊技が実行される場合がある、ことを特徴とする遊技台である。
【発明の効果】
【０００７】
本発明に係る遊技台によれば、演出に特徴を持った遊技台を提供することができる。
【図面の簡単な説明】
【０００８】
スロットマシン１００を正面側（遊技者側）から見た外観斜視図である。

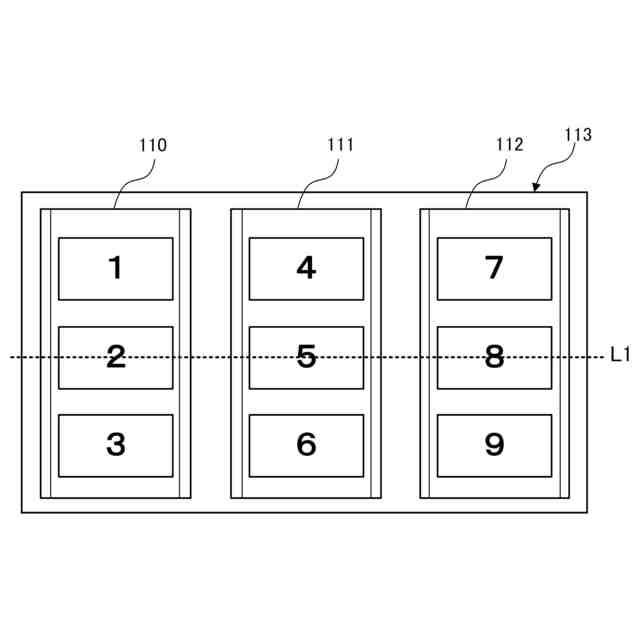

スロットマシン１００の入賞ラインの一例を示す図である。
（ａ）前面扉１０２を開けた状態のスロットマシン１００を示す正面図である。（ｂ）スロットマシン１００の側断面図である。
（ａ）バックライトモジュール６３０の正面図である。（ｂ）バックライトモジュール６３０の側面図である。（ｃ）バックライトモジュール６３０を構成する部材を分解して正面側から見た外観斜視図である。
制御部の回路ブロック図を示したものである。
複数種類の演出の大まかな流れを時系列で示した図である。
（ａ）演出Ａの流れの一例を時系列で示したタイムチャートである。（ｂ）演出Ａ´の流れの一例を時系列で示したタイムチャートである。
演出Ａの具体例１を時系列で示した図である。
演出Ａの具体例１の続きを時系列で示した図である。
演出Ａの具体例２を時系列で示した図である。
演出Ａの具体例２の続きを時系列で示した図である。
演出Ａ´の具体例を時系列で示した図である。
演出Ｂの流れの一例を時系列で示したタイムチャートである。
演出Ｂの具体例１を時系列で示した図である。
演出Ｂの具体例１の続きを時系列で示した図である。
演出Ｂの具体例２を時系列で示した図である。
演出Ｃの流れの一例を時系列で示したタイムチャートである。
演出Ｃの具体例１を時系列で示した図である。
演出Ｃの具体例１の続きを時系列で示した図である。
演出Ｃの具体例２を時系列で示した図である。
スロットマシン１００を正面側（遊技者側）から見た外観斜視図である。
前面扉１０２を開けた状態のスロットマシン１００を示す正面図である。
制御部の回路ブロック図を示したものである。
（ａ）各リール（左リール１１０、中リール１１１、右リール１１２）に施される図柄の配列を平面的に展開して示した図である。（ｂ）入賞役（作動役を含む）の種類、各入賞役に対応する図柄組合せ、各入賞役の作動または払出を示した図である。
（ａ）リール中継基板ユニット７００を電源中継基板ユニット６００に取り付けた状態を示した平面図である。（ｂ）リール中継基板ユニット７００を電源中継基板ユニット６００に取り付けた状態を示した側面図である。（ｃ）リール中継基板ユニット７００を電源中継基板ユニット６００から取り外した状態を示した側面図である。
（ａ）電源中継基板ユニット６００の正面図である。（ｂ）電源中継基板ユニット６００の背面図である。
電源中継基板ユニット６００を構成する部材を分解して正面から見た分解図である。
電源中継基板ユニット６００を構成する部材を分解して背面から見た分解図である。
基板支持体６１０のメイン側基板収容部６１２を拡大して示した部分拡大図である。
（ａ）メイン側電源中継基板６４０を基板支持体６１０のメイン側基板収容部６１２に収容した状態を示す正面図である。（ｂ）メイン側電源中継基板６４０をメイン基板収容部６１２において正面視左方向に移動させた状態を示す平面図である。（ｃ）メイン側電源中継基板６４０をメイン基板収容部６１２において正面視下方向に移動させた状態を示す平面図である。
（ａ）メイン側電源中継基板６４０を基板支持体６１０のメイン側基板収容部６１２に収容して取付ネジ６４６を取り付けた状態を示す正面図である。（ｂ）（ａ）における符号Ａの方向から見た図であって、取付ネジ６４６の近傍を拡大して示した拡大図である。
（ａ）リール中継基板ユニット７００を正面側から見た正面図である。（ｂ）リール中継基板ユニット７００を右側面から見た側面図である。（ｃ）リール中継基板ユニット７００を構成する部材を分解して右側面から見た分解側面図である。
（ａ）メイン側リール中継基板７４２を正面側から見た正面図である。（ｂ）メイン側リール中継基板７４２を上方から見た平面図である。（ｃ）メイン側リール中継基板７４２を底面側から見た底面である。
（ａ）メイン側収容体７４４を正面側から見た正面図である。（ｂ）メイン側収容体７４４を上方から見た平面図である。（ｃ）メイン側収容体７４４を正面斜め上方から見た正面斜視図である。
（ａ）メイン側蓋体７４６を正面側から見た正面図である。（ｂ）メイン側蓋体７４６を上方から見た平面図である。（ｃ）メイン側蓋体７４６を正面斜め上方から見た正面斜視図である。
（ａ）板金部材７１０を正面側から見た正面図である。（ｂ）板金部材７１０を上方から見た平面図である。（ｃ）板金部材７１０を背面側から見た背面図である。
（ａ）板金部材７１０にメイン側収容体７４４を嵌め込んだ状態を正面側から見た正面図である。（ｂ）板金部材７１０にメイン側収容体７４４を嵌め込んだ状態を背面側から見た背面図である。（ｃ）板金部材７１０にメイン側収容体７４４を取り付ける様子を示した側面図である。
（ａ）板金部材７１０にメイン側収容体７４４とメイン側リール側中継基板７４２を取り付ける手順を示した側面図である。（ｂ）メイン側収容体７４４とメイン側リール側中継基板７４２が取り付けられた板金部材７１０にメイン側蓋体７４６を取り付ける手順を示した側面図である。
メイン側リール中継基板７４２とサブ側リール中継基板７７２を並べて示した平面図である。
本体１０１の内部を示す正面図であって、リール中継基板ユニット７００とリール１１０～１１２の接続関係を示した図である。
主制御部メイン処理の流れを示すフローチャートである。
（ａ）ＡＴ中抽選処理の流れを示すフローチャートである。（ｂ）ＢＢ抽選テーブルの一例である。（ｃ）ＢＢ当選時有利区間リセット抽選テーブルの一例である。
（ａ）ＡＴ中ＢＢ等抽選処理の流れを示すフローチャートである。（ｂ）ＡＴ終了時処理の流れを示すフローチャートである。
或る遊技期間における差枚数の推移の一例を示したグラフである。
或る遊技期間における演出の一例を示した図である。
或る遊技期間における演出の一例（続き）を示した図である。
或る遊技期間における演出の一例（続き）を示した図である。
小役グループの一例を示した図である。
（ａ）ＡＴ中次回ナビ決定処理の流れを示すフローチャートである。（ｂ）ＡＴ中ナビコマンド出力処理の流れを示すフローチャートである。
入賞判定時特典抽選処理の流れを示すフローチャートである。
（ａ）上乗せ抽選テーブルの一例を示した図である。（ｂ）書き換え抽選テーブルの一例を示した図である。
或る遊技期間における遊技価値の純増数の変化の一例を示したグラフである。
或る遊技期間における獲得累計Ｐや累計払出の変化の一例を示した図である。
或る遊技期間における各種演出や操作ナビの一例を時系列で示した図である。
或る遊技期間における各種演出や操作ナビの一例を時系列で示した図である。
或る遊技期間における各種演出や操作ナビの一例を時系列で示した図である。
各リール（左リール１１０、中リール１１１、右リール１１２）に施される図柄の配列を平面的に展開して示した図である。
（ａ）小役グループの一例を示した図である。（ｂ）指示モニタの表示例を示した図である。
（ａ）ＡＴ処理の流れを示すフローチャートである。（ｂ）ジャッジ処理の流れを示すフローチャートである。
ポイント抽選テーブルの一例を示した図である。
ＡＴ中の各種演出の一例を時系列で示した図である。
（ａ）～（ｄ）ＡＴ中の各種演出の一例を時系列で示した図である。（ｅ）～（ｈ）演出モード選択画面の一例を示した図である。（ｉ）～（ｊ）継続ジャッジ中の演出モード１における各種演出の一例を時系列で示した図である。
継続ジャッジ中の演出モード１における各種演出の一例を時系列で示した図である。
継続ジャッジ中の演出モード１における各種演出の一例を時系列で示した図である。
（ａ）～（ｂ）演出モード選択画面の一例を示した図である。（ｃ）～（ｉ）継続ジャッジ中の演出モード２における各種演出の一例を時系列で示した図である。
継続ジャッジ中の演出モード２における各種演出の一例を時系列で示した図である。
（ａ）～（ｂ）演出モード選択画面の一例を示した図である。（ｃ）～（ｊ）継続ジャッジ中の演出モード３における各種演出の一例を時系列で示した図である。
（ａ）～（ｂ）継続ジャッジ中の演出モード３における各種演出の一例を時系列で示した図である。（ｃ）～（ｅ）継続ジャッジ中の操作ナビの変形例を示した図である。
スロットマシン１００を正面側（遊技者側）から見た外観斜視図である。
スロットマシン１００の入賞ラインの一例を示す図である。
状態表示ＬＥＤ２８０の正面図である。
状態表示ＬＥＤ２８０を構成する部材を分解して示す分解斜視図である。
リフレクタ２８４の熱カシメ部２８４ｄを含む、状態表示ＬＥＤ２８０の断面図である。
（ａ）前面扉１０２を開けた状態のスロットマシン１００を示す正面図である。（ｂ）スロットマシン１００の側断面図である。
リールバックライト２６４の正面図である。（ｂ）リールバックライト２６４の側面図である。（ｃ）リールバックライト２６４を構成する部材を分解して正面側から見た外観斜視図である。
（ａ）状態表示ＬＥＤ２８０のＬＥＤ基板２８８の正面図である。（ｂ）リールバックライト２６４の照明基板２６８の正面図である。
制御部の回路ブロック図を示したものである。
（ａ）識別基板６１０を切り離す前の主制御基板６００の平面図である。（ｂ）識別基板６１０を切り離した後の主制御基板６００の平面図である。
副制御基板６５０の平面図である。
主基板収納ケース６４０と主制御基板６００を示した分解斜視図である。
（ａ）主制御基板６００を収容した状態の主基板収納ケース６４０を基板収容体６４２側から見た平面図である。（ｂ）（ａ）におけるＡ－Ａ線に沿う断面図である。（ｃ）（ｂ）に対応する従来の基板の構造を示した断面図である。
（ａ），（ｂ）変形例１に係る主制御基板６７０の平面図である。
（ａ）変形例２に係る主制御基板６９０の平面図である。（ｂ）変形例３に係る主制御基板６９６の平面図である。
（ａ）本例に係る基板７００を電源層７１０側から見た平面図であり。（ｂ）（ａ）におけるＸ－Ｘ線に沿う、基板７００の部分断面図である。
（ａ）ＬＥＤドライバＩＣ７１４の端子配置図である。（ｂ）モータドライバＩＣ７１６の端子配置図である。
（ａ）基板７００の電源層７１０の電源配線パターンの一例を示すパターン図である。（ｂ）基板７００のＧＮＤ層７０６のＧＮＤ配線パターン７０６ａを示すパターン図である。
（ａ）図８６（ａ）において符号Ａで示す部分を拡大して示す、電源層７１０の部分拡大図である。（ｂ）図８６（ｂ）において符号Ｂで示す部分を拡大して示す、ＧＮＤ層７０６の部分拡大図である。（ｃ）（ａ）に示す電源層７１０と（ｂ）に示すＧＮＤ層７０６を重ね合わせて示すパターン図である。
（ａ）ＧＮＤ層７０６のパターン抜き７０６ｂと、電源層７１０に実装されるＬＥＤドライバＩＣ７１４およびモータドライバ７１６との位置関係を示した平面図である。（ｂ）（ａ）に拡大して示すＬＥＤドライバ７１４におけるＹ－Ｙ線に沿う断面図である。（ｃ）（ａ）に拡大して示すモータドライバ７１６におけるＺ－Ｚ線に沿う断面図である。
（ａ）従来の遊技台の基板における問題点を模式的に示した概念図である。（ｂ）本願発明の基板の概念を模式的に示した図である。
（ａ）実施例１に係る非重畳領域ＮＯＥと、炭化導電路の想定最大領域ＣＥを示した平面図である。（ｂ）（ａ）におけるＡ－Ａ線に沿う断面図である。（ｃ）基板７００の非重畳領域ＮＯＥが、炭化導電路の想定最大領域ＣＥを含んでいない場合の例を示した平面図である。（ｄ），（ｄ´）（ｃ）におけるＢ－Ｂ線に沿う断面図である。
（ａ）実施例２に係る非重畳領域ＮＯＥ２を示した平面図である。（ｂ）実施例３に係る非重畳領域ＮＯＥ３を示した平面図である。（ｃ）実施例４に係る非重畳領域ＮＯＥ４を示した平面図である。
（ａ）実施例５に係る非重畳領域ＮＯＥ５を示した平面図である。（ｂ）（ａ）における電源配線ラインのパターンを変更した例を示した平面図である。
部品を実装する前の主制御基板６００の平面図である。
図９３から符号を削除した平面図である。
部品を実装した後の主制御基板６００の平面図である。
図９５から符号を削除した平面図である。
（ａ）部品と位置表示の位置関係（実施例１）を説明するための平面図である。（ｂ）部品と位置表示の位置関係（実施例１の変形例１）を説明するための平面図である。（ｃ）部品と位置表示の位置関係（実施例１の変形例２）を説明するための平面図である。（ｄ）部品と位置表示の位置関係（実施例１の変形例３）を説明するための平面図である。
（ａ）部品と位置表示の位置関係（実施例２）を説明するための平面図である。（ｂ）部品と位置表示の位置関係（実施例２の変形例１）を説明するための平面図である。（ｃ）部品と位置表示の位置関係（実施例２の変形例２）を説明するための平面図である。（ｄ）部品と位置表示の位置関係（実施例２の変形例３）を説明するための平面図である。
（ａ）部品と位置表示の位置関係（実施例３）を説明するための平面図である。（ｂ）部品と位置表示の位置関係（実施例３の変形例１）を説明するための平面図である。（ｃ）部品と位置表示の位置関係（実施例３の変形例２）を説明するための平面図である。（ｄ）部品と位置表示の位置関係（実施例３の変形例３）を説明するための平面図である。
（ａ）部品と位置表示の位置関係（実施例４）を説明するための平面図である。（ｂ）部品と位置表示の位置関係（実施例４の変形例１）を説明するための平面図である。（ｃ）部品と位置表示の位置関係（実施例４の変形例２）を説明するための平面図である。（ｄ）部品と位置表示の位置関係（実施例４の変形例３）を説明するための平面図である。
【発明を実施するための形態】
【０００９】
＜＜実施形態１＞＞
以下、図面を用いて、本発明の実施形態１に係る遊技台（スロットマシン）について説明する。
【００１０】
＜全体構成＞
まず、図１を用いてスロットマシン１００の全体構成について説明する。図１は、スロットマシン１００を正面側（遊技者側）から見た外観斜視図である。
（【００１１】以降は省略されています）
