公開番号2025146717
公報種別公開特許公報(A)
公開日2025-10-03
出願番号2025036435,2024046105
出願日2025-03-07,2024-03-22
発明の名称遊技台
出願人株式会社大都技研
代理人個人,個人
主分類A63F 5/04 20060101AFI20250926BHJP(スポーツ;ゲーム;娯楽)
要約【課題】基板に特徴を持った遊技台を提供する。
【解決手段】第一のコネクタを有する第一の基板と、第二のコネクタを有する第二の基板と、前記第二の基板に接触可能な基板支持部を有する第二の取付部と、を備え、前記第一のコネクタと前記第二のコネクタを接続する際に前記第二の基板が前記第二の取付部に対して移動可能に構成され、前記第二の基板が前記第二の取付部に取り付けられた状態において、該第二の基板と該第二の取付部との間には前記基板支持部によって空間が形成されている。また、前記第二のコネクタは、前記第二の基板の前記空間に対する面から第二のネジを用いて固定され、前記第二のネジの一部は、前記空間に収容可能に構成され、前記第二の基板の前記空間に対する面は、配線パターンが無い或る領域を有し、前記或る領域は、前記基板支持部が接触可能な領域を含む領域であり、前記或る領域は、前記基板支持部が接触可能な領域よりも広い領域であり、前記第一のコネクタが第一の取付部に第一のネジを用いて固定される。
【選択図】図18
特許請求の範囲【請求項１】
第一のコネクタを有する第一の基板と、
第二のコネクタを有する第二の基板と、
前記第二の基板に接触可能な基板支持部を有する第二の取付部と、
を備えた遊技台であって、
前記第一のコネクタは、前記第二のコネクタに接続可能なものであり、
前記第二の基板は、前記第二の取付部に移動可能に取り付けられており、
前記第一のコネクタと前記第二のコネクタを接続する際に前記第二の基板が前記第二の取付部に対して移動可能に構成され、
前記第二の基板が前記第二の取付部に取り付けられた状態において、該第二の基板と該第二の取付部との間には前記基板支持部によって空間が形成され、
前記第二のコネクタは、前記第二の基板の前記空間に対する面から第二のネジを用いて固定され、
前記第二のネジの一部は、前記空間に収容可能に構成されており、
前記第二の基板の前記空間に対する面は、配線パターンが無い或る領域を有し、
前記或る領域は、前記基板支持部が接触可能な領域を含む領域であり、
前記或る領域は、前記基板支持部が接触可能な領域よりも広い領域であり、
前記第一のコネクタが第一の取付部に第一のネジを用いて固定される、
ことを特徴とする遊技台。

発明の詳細な説明【技術分野】
【０００１】
本発明は、弾球遊技機（パチンコ機）、回胴遊技機（スロットマシン）、封入式遊技機あるいはメダルレススロットマシンに代表される遊技台に関する。
続きを表示（約 7,800 文字）【背景技術】
【０００２】
従来、遊技台の一つとして、例えば、スロットマシンが知られている。このようなスロットマシンには、各種の基板を備えたものがある（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１６－７３４６１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、従来の遊技台は、基板に改良の余地がある。
【０００５】
本発明の目的は、基板に特徴を持った遊技台を提供することにある。
【課題を解決するための手段】
【０００６】
本発明に係る遊技台は、第一のコネクタを有する第一の基板と、第二のコネクタを有する第二の基板と、前記第二の基板に接触可能な基板支持部を有する第二の取付部と、を備えた遊技台であって、前記第一のコネクタは、前記第二のコネクタに接続可能なものであり、前記第二の基板は、前記第二の取付部に移動可能に取り付けられており、前記第一のコネクタと前記第二のコネクタを接続する際に前記第二の基板が前記第二の取付部に対して移動可能に構成され、前記第二の基板が前記第二の取付部に取り付けられた状態において、該第二の基板と該第二の取付部との間には前記基板支持部によって空間が形成され、前記第二のコネクタは、前記第二の基板の前記空間に対する面から第二のネジを用いて固定され、前記第二のネジの一部は、前記空間に収容可能に構成されており、前記第二の基板の前記空間に対する面は、配線パターンが無い或る領域を有し、前記或る領域は、前記基板支持部が接触可能な領域を含む領域であり、前記或る領域は、前記基板支持部が接触可能な領域よりも広い領域であり、前記第一のコネクタが第一の取付部に第一のネジを用いて固定される、ことを特徴とする遊技台である。
【発明の効果】
【０００７】
本発明によれば、基板に特徴を持った遊技台を実現できる。
【図面の簡単な説明】
【０００８】

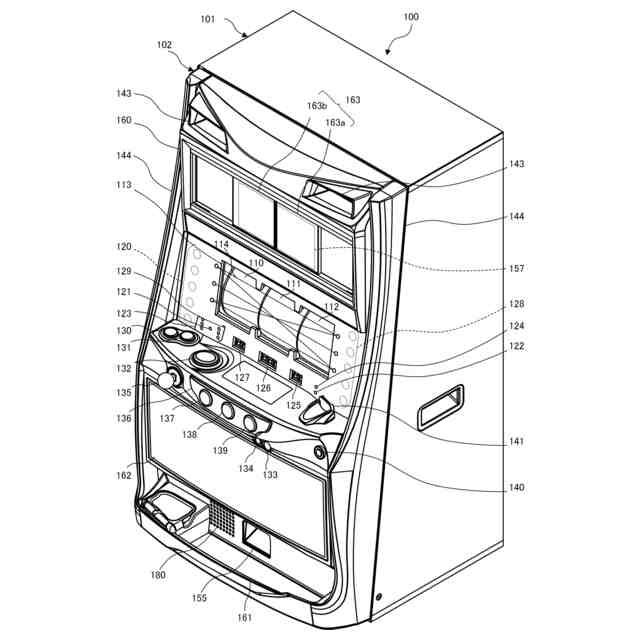

スロットマシン１００を正面側（遊技者側）から見た外観斜視図である。
前面扉１０２を開けた状態のスロットマシン１００を示す正面図である。
制御部の回路ブロック図を示したものである。
（ａ）各リール（左リール１１０、中リール１１１、右リール１１２）に施される図柄の配列を平面的に展開して示した図である。（ｂ）入賞役（作動役を含む）の種類、各入賞役に対応する図柄組合せ、各入賞役の作動または払出を示した図である。

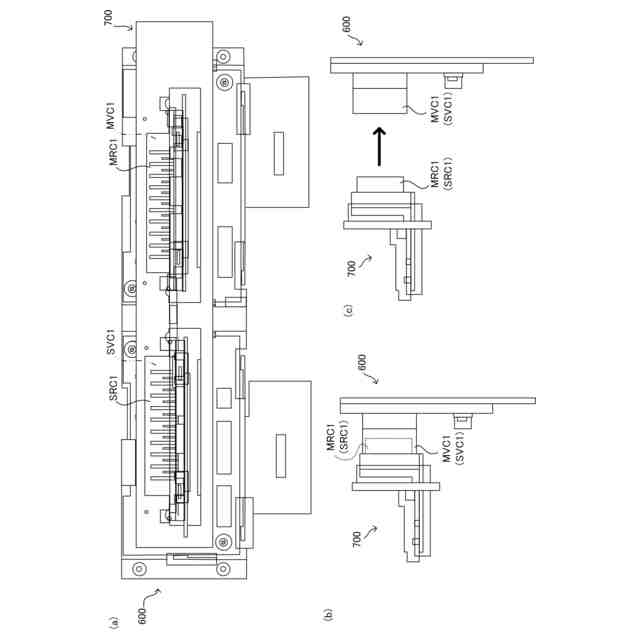

（ａ）リール中継基板ユニット７００を電源中継基板ユニット６００に取り付けた状態を示した平面図である。（ｂ）リール中継基板ユニット７００を電源中継基板ユニット６００に取り付けた状態を示した側面図である。（ｃ）リール中継基板ユニット７００を電源中継基板ユニット６００から取り外した状態を示した側面図である。
（ａ）電源中継基板ユニット６００の正面図である。（ｂ）電源中継基板ユニット６００の背面図である。

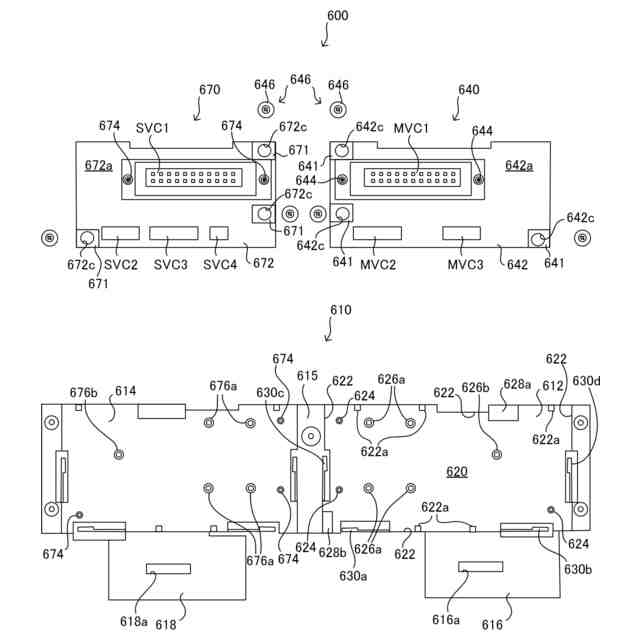

電源中継基板ユニット６００を構成する部材を分解して正面から見た分解図である。

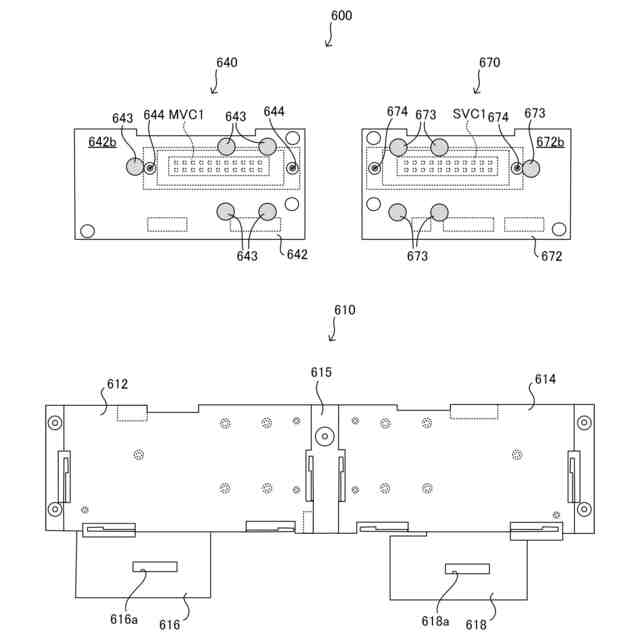

電源中継基板ユニット６００を構成する部材を分解して背面から見た分解図である。
基板支持体６１０のメイン側基板収容部６１２を拡大して示した部分拡大図である。
（ａ）メイン側電源中継基板６４０を基板支持体６１０のメイン側基板収容部６１２に収容した状態を示す正面図である。（ｂ）メイン側電源中継基板６４０をメイン基板収容部６１２において正面視左方向に移動させた状態を示す平面図である。（ｃ）メイン側電源中継基板６４０をメイン基板収容部６１２において正面視下方向に移動させた状態を示す平面図である。
（ａ）メイン側電源中継基板６４０を基板支持体６１０のメイン側基板収容部６１２に収容して取付ネジ６４６を取り付けた状態を示す正面図である。（ｂ）（ａ）における符号Ａの方向から見た図であって、取付ネジ６４６の近傍を拡大して示した拡大図である。
（ａ）リール中継基板ユニット７００を正面側から見た正面図である。（ｂ）リール中継基板ユニット７００を右側面から見た側面図である。（ｃ）リール中継基板ユニット７００を構成する部材を分解して右側面から見た分解側面図である。
（ａ）メイン側リール中継基板７４２を正面側から見た正面図である。（ｂ）メイン側リール中継基板７４２を上方から見た平面図である。（ｃ）メイン側リール中継基板７４２を底面側から見た底面である。
（ａ）メイン側収容体７４４を正面側から見た正面図である。（ｂ）メイン側収容体７４４を上方から見た平面図である。（ｃ）メイン側収容体７４４を正面斜め上方から見た正面斜視図である。
（ａ）メイン側蓋体７４６を正面側から見た正面図である。（ｂ）メイン側蓋体７４６を上方から見た平面図である。（ｃ）メイン側蓋体７４６を正面斜め上方から見た正面斜視図である。
（ａ）板金部材７１０を正面側から見た正面図である。（ｂ）板金部材７１０を上方から見た平面図である。（ｃ）板金部材７１０を背面側から見た背面図である。
（ａ）板金部材７１０にメイン側収容体７４４を嵌め込んだ状態を正面側から見た正面図である。（ｂ）板金部材７１０にメイン側収容体７４４を嵌め込んだ状態を背面側から見た背面図である。（ｃ）板金部材７１０にメイン側収容体７４４を取り付ける様子を示した側面図である。

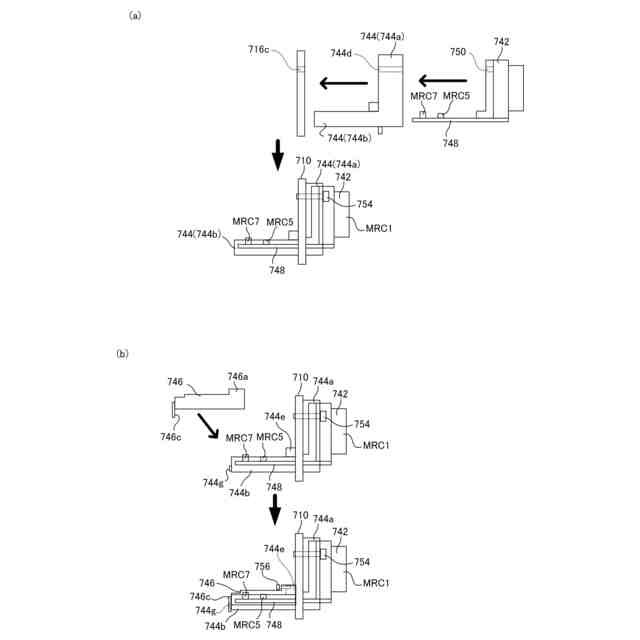

（ａ）板金部材７１０にメイン側収容体７４４とメイン側リール側中継基板７４２を取り付ける手順を示した側面図である。（ｂ）メイン側収容体７４４とメイン側リール側中継基板７４２が取り付けられた板金部材７１０にメイン側蓋体７４６を取り付ける手順を示した側面図である。
メイン側リール中継基板７４２とサブ側リール中継基板７７２を並べて示した平面図である。
本体１０１の内部を示す正面図であって、リール中継基板ユニット７００とリール１１０～１１２の接続関係を示した図である。
主制御部メイン処理の流れを示すフローチャートである。
（ａ）ＡＴ中抽選処理の流れを示すフローチャートである。（ｂ）ＢＢ抽選テーブルの一例である。（ｃ）ＢＢ当選時有利区間リセット抽選テーブルの一例である。
（ａ）ＡＴ中ＢＢ等抽選処理の流れを示すフローチャートである。（ｂ）ＡＴ終了時処理の流れを示すフローチャートである。
或る遊技期間における差枚数の推移の一例を示したグラフである。
或る遊技期間における演出の一例を示した図である。
或る遊技期間における演出の一例（続き）を示した図である。
或る遊技期間における演出の一例（続き）を示した図である。
小役グループの一例を示した図である。
（ａ）ＡＴ中次回ナビ決定処理の流れを示すフローチャートである。（ｂ）ＡＴ中ナビコマンド出力処理の流れを示すフローチャートである。
入賞判定時特典抽選処理の流れを示すフローチャートである。
（ａ）上乗せ抽選テーブルの一例を示した図である。（ｂ）書き換え抽選テーブルの一例を示した図である。
或る遊技期間における遊技価値の純増数の変化の一例を示したグラフである。
或る遊技期間における獲得累計Ｐや累計払出の変化の一例を示した図である。
或る遊技期間における各種演出や操作ナビの一例を時系列で示した図である。
或る遊技期間における各種演出や操作ナビの一例を時系列で示した図である。
或る遊技期間における各種演出や操作ナビの一例を時系列で示した図である。
各リール（左リール１１０、中リール１１１、右リール１１２）に施される図柄の配列を平面的に展開して示した図である。
（ａ）小役グループの一例を示した図である。（ｂ）指示モニタの表示例を示した図である。
（ａ）ＡＴ処理の流れを示すフローチャートである。（ｂ）ジャッジ処理の流れを示すフローチャートである。
ポイント抽選テーブルの一例を示した図である。
ＡＴ中の各種演出の一例を時系列で示した図である。
（ａ）～（ｄ）ＡＴ中の各種演出の一例を時系列で示した図である。（ｅ）～（ｈ）演出モード選択画面の一例を示した図である。（ｉ）～（ｊ）継続ジャッジ中の演出モード１における各種演出の一例を時系列で示した図である。
継続ジャッジ中の演出モード１における各種演出の一例を時系列で示した図である。
継続ジャッジ中の演出モード１における各種演出の一例を時系列で示した図である。
（ａ）～（ｂ）演出モード選択画面の一例を示した図である。（ｃ）～（ｉ）継続ジャッジ中の演出モード２における各種演出の一例を時系列で示した図である。
継続ジャッジ中の演出モード２における各種演出の一例を時系列で示した図である。
（ａ）～（ｂ）演出モード選択画面の一例を示した図である。（ｃ）～（ｊ）継続ジャッジ中の演出モード３における各種演出の一例を時系列で示した図である。
（ａ）～（ｂ）継続ジャッジ中の演出モード３における各種演出の一例を時系列で示した図である。（ｃ）～（ｅ）継続ジャッジ中の操作ナビの変形例を示した図である。
スロットマシン１００を正面側（遊技者側）から見た外観斜視図である。
スロットマシン１００の入賞ラインの一例を示す図である。
状態表示ＬＥＤ２８０の正面図である。
状態表示ＬＥＤ２８０を構成する部材を分解して示す分解斜視図である。
リフレクタ２８４の熱カシメ部２８４ｄを含む、状態表示ＬＥＤ２８０の断面図である。
（ａ）前面扉１０２を開けた状態のスロットマシン１００を示す正面図である。（ｂ）スロットマシン１００の側断面図である。
リールバックライト２６４の正面図である。（ｂ）リールバックライト２６４の側面図である。（ｃ）リールバックライト２６４を構成する部材を分解して正面側から見た外観斜視図である。
（ａ）状態表示ＬＥＤ２８０のＬＥＤ基板２８８の正面図である。（ｂ）リールバックライト２６４の照明基板２６８の正面図である。
制御部の回路ブロック図を示したものである。
（ａ）識別基板６１０を切り離す前の主制御基板６００の平面図である。（ｂ）識別基板６１０を切り離した後の主制御基板６００の平面図である。
副制御基板６５０の平面図である。
主基板収納ケース６４０と主制御基板６００を示した分解斜視図である。
（ａ）主制御基板６００を収容した状態の主基板収納ケース６４０を基板収容体６４２側から見た平面図である。（ｂ）（ａ）におけるＡ－Ａ線に沿う断面図である。（ｃ）（ｂ）に対応する従来の基板の構造を示した断面図である。
（ａ），（ｂ）変形例１に係る主制御基板６７０の平面図である。
（ａ）変形例２に係る主制御基板６９０の平面図である。（ｂ）変形例３に係る主制御基板６９６の平面図である。
（ａ）本例に係る基板７００を電源層７１０側から見た平面図であり。（ｂ）（ａ）におけるＸ－Ｘ線に沿う、基板７００の部分断面図である。
（ａ）ＬＥＤドライバＩＣ７１４の端子配置図である。（ｂ）モータドライバＩＣ７１６の端子配置図である。
（ａ）基板７００の電源層７１０の電源配線パターンの一例を示すパターン図である。（ｂ）基板７００のＧＮＤ層７０６のＧＮＤ配線パターン７０６ａを示すパターン図である。
（ａ）図６６（ａ）において符号Ａで示す部分を拡大して示す、電源層７１０の部分拡大図である。（ｂ）図６６（ｂ）において符号Ｂで示す部分を拡大して示す、ＧＮＤ層７０６の部分拡大図である。（ｃ）（ａ）に示す電源層７１０と（ｂ）に示すＧＮＤ層７０６を重ね合わせて示すパターン図である。
（ａ）ＧＮＤ層７０６のパターン抜き７０６ｂと、電源層７１０に実装されるＬＥＤドライバＩＣ７１４およびモータドライバ７１６との位置関係を示した平面図である。（ｂ）（ａ）に拡大して示すＬＥＤドライバ７１４におけるＹ－Ｙ線に沿う断面図である。（ｃ）（ａ）に拡大して示すモータドライバ７１６におけるＺ－Ｚ線に沿う断面図である。
（ａ）従来の遊技台の基板における問題点を模式的に示した概念図である。（ｂ）本願発明の基板の概念を模式的に示した図である。
（ａ）実施例１に係る非重畳領域ＮＯＥと、炭化導電路の想定最大領域ＣＥを示した平面図である。（ｂ）（ａ）におけるＡ－Ａ線に沿う断面図である。（ｃ）基板７００の非重畳領域ＮＯＥが、炭化導電路の想定最大領域ＣＥを含んでいない場合の例を示した平面図である。（ｄ），（ｄ´）（ｃ）におけるＢ－Ｂ線に沿う断面図である。
（ａ）実施例２に係る非重畳領域ＮＯＥ２を示した平面図である。（ｂ）実施例３に係る非重畳領域ＮＯＥ３を示した平面図である。（ｃ）実施例４に係る非重畳領域ＮＯＥ４を示した平面図である。
（ａ）実施例５に係る非重畳領域ＮＯＥ５を示した平面図である。（ｂ）（ａ）における電源配線ラインのパターンを変更した例を示した平面図である。
部品を実装する前の主制御基板６００の平面図である。
図７３から符号を削除した平面図である。
部品を実装した後の主制御基板６００の平面図である。
図７５から符号を削除した平面図である。
（ａ）部品と位置表示の位置関係（実施例１）を説明するための平面図である。（ｂ）部品と位置表示の位置関係（実施例１の変形例１）を説明するための平面図である。（ｃ）部品と位置表示の位置関係（実施例１の変形例２）を説明するための平面図である。（ｄ）部品と位置表示の位置関係（実施例１の変形例３）を説明するための平面図である。
（ａ）部品と位置表示の位置関係（実施例２）を説明するための平面図である。（ｂ）部品と位置表示の位置関係（実施例２の変形例１）を説明するための平面図である。（ｃ）部品と位置表示の位置関係（実施例２の変形例２）を説明するための平面図である。（ｄ）部品と位置表示の位置関係（実施例２の変形例３）を説明するための平面図である。
（ａ）部品と位置表示の位置関係（実施例３）を説明するための平面図である。（ｂ）部品と位置表示の位置関係（実施例３の変形例１）を説明するための平面図である。（ｃ）部品と位置表示の位置関係（実施例３の変形例２）を説明するための平面図である。（ｄ）部品と位置表示の位置関係（実施例３の変形例３）を説明するための平面図である。
（ａ）部品と位置表示の位置関係（実施例４）を説明するための平面図である。（ｂ）部品と位置表示の位置関係（実施例４の変形例１）を説明するための平面図である。（ｃ）部品と位置表示の位置関係（実施例４の変形例２）を説明するための平面図である。（ｄ）部品と位置表示の位置関係（実施例４の変形例３）を説明するための平面図である。
（ａ）部品と位置表示の位置関係（実施例５）を説明するための平面図である。（ｂ）部品と位置表示の位置関係（実施例５の変形例１）を説明するための平面図である。（ｃ）部品と位置表示の位置関係（実施例５の変形例２）を説明するための平面図である。（ｄ）部品と位置表示の位置関係（実施例５の変形例３）を説明するための平面図である。（ｅ）部品と位置表示の位置関係（実施例６）を説明するための平面図である。
部品を実装する前のモータ駆動基板８００の平面図である。
部品を実装した後のモータ駆動基板８００の平面図である。
部品と位置表示の位置関係（実施例７）を説明するための平面図である。
部品と位置表示の位置関係（実施例７の変形例１）を説明するための平面図である。
部品と位置表示の位置関係（実施例７の変形例２）を説明するための平面図である。
（ａ）主制御基板６００におけるＩＣ１６の周辺を抜き出して示した部分拡大図であり、図８６（ｂ）に示すＩＣ１６の図形表示７１９ａの変形例を示した図である。（ｂ）（ａ）において符号Ｘで示す方向から見たＩＣ１６の側面図である。（ｃ）（ｂ）に示す側面図に対応する図であり、ＩＣ１６の図形表示と、はんだペーストの変形例を示した図である。
（ａ），（ｂ）部品と位置表示の位置関係（実施例８）を説明するための平面図である。（ｃ）（ｂ）に示す正面図に対応する図であり、ＩＣ６の図形表示の変形例を示した図である。（ｄ）（ｂ）において符号Ｙで示す方向から見たＩＣ６の側面図である。（ｅ）（ｃ）において符号Ｚで示す方向から見たＩＣ６の側面図である。
部品と位置表示の位置関係（実施例９）を説明するための平面図である。
スロットマシン１００と貸出機７００を正面側（遊技者側）から見た外観斜視図である。
制御部の回路ブロック図である。
各基板と各ユニットの接続例を示す図である。
図９２に示す主制御基板３００Ｂと、同じく図９２に示すリールユニット１０９との間に中継基板が設けられた例を示す図である。
図９０に示すスロットマシン１００および貸出機７００を含む遊技システムの構成図である。
遊技機状態情報、遊技機性能情報や、および遊技機設置情報をまとめた表である。
遊技制御部３０２からメダル数制御部３５０に遊技制御状態コマンドが送信された場合の通信シーケンスを示す図である。
メダル数制御部３５０と貸出機７００の間で行われる通信についての詳細を示す図である。
（ａ）は、ホールコン・不正監視情報の詳細を示す図であり、（ｂ）は、エラーコードの一覧表である。
遊技制御状態コマンドを示す表である。
メダル数制御状態コマンドを示す表である。
【発明を実施するための形態】
【０００９】
＜＜実施形態１＞＞
以下、図面を用いて、本発明の実施形態１に係る遊技台（スロットマシン）について説明する。
【００１０】
＜全体構成＞
まず、図１を用いてスロットマシン１００の全体構成について説明する。図１は、スロットマシン１００を正面側（遊技者側）から見た外観斜視図である。
（【００１１】以降は省略されています）
