公開番号2025137326
公報種別公開特許公報(A)
公開日2025-09-19
出願番号2024085885,2024035613
出願日2024-05-27,2024-03-08
発明の名称破砕機
出願人株式会社新居浜鉄工所
代理人個人
主分類B02C 18/00 20060101AFI20250911BHJP(破砕,または粉砕;製粉のための穀粒の前処理)
要約【課題】破砕機において、過負荷による急停止を予防することによって作業効率と安全率との両立を容易に図る。
【解決手段】破砕機は、第1および第2のインバータ装置と、二軸制御装置とを備える。第2のトルク移動平均値が第2のトルク制限値未満、かつ、過負荷警報信号が過負荷保護制御の実行を示さない場合、第1のトルク移動平均値に応じた回転方向、かつ、第1のトルク移動平均値に応じた第1の駆動モータより遅い回転速度で、第2の駆動モータが駆動される。第2のトルク移動平均値が第2のトルク制限値以上である場合、逆転方向へ第2の駆動モータが駆動される。第2のトルク移動平均値が第2のトルク制限値未満、かつ、過負荷警報信号が過負荷保護制御の実行を示す場合、逆転方向へ第2の駆動モータが駆動される。
【選択図】図5
特許請求の範囲【請求項１】
第１の破砕刃が外周に設けられた第１の回転軸と、
前記第１の回転軸に対して平行に配置され、第２の破砕刃が外周に設けられた第２の回転軸と、を備え、
前記第１の回転軸および前記第２の回転軸を正転方向に回転させることによって前記第１の破砕刃と前記第２の破砕刃との間に送り込んだ廃棄物を破砕する破砕機であって、
前記第１の回転軸および前記第２の回転軸の動作を制御する二軸制御装置と、
前記第１の回転軸を回転駆動する第１の駆動モータと、
前記二軸制御装置からの指示に基づいて第１のセンサレスベクトル制御によって前記第１の駆動モータの回転を制御する第１のインバータ装置と、
前記第２の回転軸を回転駆動する第２の駆動モータと、
前記二軸制御装置からの指示に基づいて第２のセンサレスベクトル制御によって前記第２の駆動モータの回転を制御する第２のインバータ装置と
を備え、
前記第１のインバータ装置は、
前記第１のセンサレスベクトル制御において前記第１の駆動モータの出力トルクとして推定される第１の推定出力トルク値を前記二軸制御装置に出力し、
前記第１の駆動モータが過負荷の状態にあるか否かを判断し、
前記第１の駆動モータが過負荷の状態であると判断した場合、前記第１の駆動モータを過負荷から保護する過負荷保護制御を実行し、
前記過負荷保護制御を実行する場合、前記過負荷保護制御の実行を示す過負荷警報信号を前記二軸制御装置に出力し、
前記第２のインバータ装置は、前記第２のセンサレスベクトル制御において前記第２の駆動モータの出力トルクとして推定される第２の推定出力トルク値を前記二軸制御装置に出力し、
前記二軸制御装置は、
前記第１のインバータ装置から入力される前記第１の推定出力トルク値の移動平均値である第１のトルク移動平均値を算出し、
前記第２のインバータ装置から入力される前記第２の推定出力トルク値の移動平均値である第２のトルク移動平均値を算出し、
前記第１のトルク移動平均値が第１のトルク制限値未満である場合、正転方向へ第１の回転速度で前記第１の駆動モータを駆動するように前記第１のインバータ装置に指示し、
前記第１のトルク移動平均値が前記第１のトルク制限値以上である場合、逆転方向へ前記第１の駆動モータを駆動するように前記第１のインバータ装置に指示し、
前記第２のトルク移動平均値が第２のトルク制限値未満、かつ、前記過負荷警報信号が前記過負荷保護制御の実行を示さない場合、前記第１のトルク移動平均値に応じた回転方向、かつ、前記第１のトルク移動平均値に応じた前記第１の回転速度より遅い回転速度で、前記第２の駆動モータを駆動するように前記第２のインバータ装置に指示し、
前記第２のトルク移動平均値が前記第２のトルク制限値以上である場合、逆転方向へ前記第２の駆動モータを駆動するように前記第２のインバータ装置に指示し、
前記第２のトルク移動平均値が前記第２のトルク制限値未満、かつ、前記過負荷警報信号が前記過負荷保護制御の実行を示す場合、逆転方向へ前記第２の駆動モータを駆動するように前記第２のインバータ装置に指示する、破砕機。

発明の詳細な説明【技術分野】
【０００１】
本明細書は、破砕機に関する技術を開示する。
続きを表示（約 2,800 文字）【背景技術】
【０００２】
破砕機として二軸破砕機が知られている。二軸破砕機は、相互に平行に配置されるとともに破砕刃が外周にそれぞれ設けられた二本の回転軸を備え、二本の回転軸を回転させることによって各破砕刃の間に送り込んだ廃棄物を破砕する。
【０００３】
特許文献１，２には、インバータ制御による三相誘導式の駆動モータを用いて回転軸を駆動する二軸破砕機について開示されている。特許文献１の二軸破砕機は、駆動モータの出力トルクをセンサによって検出し、そのセンサ検出値を用いて駆動モータをフィードバック制御しながら破砕処理を行う。特許文献２の二軸破砕機は、駆動モータの回転速度をセンサによって検出し、そのセンサ検出値を用いて駆動モータをフィードバック制御しながら破砕処理を行う。
【０００４】
また、一般的に、三相誘導式の駆動モータを制御する方式の一つとしてセンサレスベクトル制御が知られている（例えば、特許文献３を参照）。センサレスベクトル制御は、駆動モータに供給される電流値および電圧値に基づいて駆動モータの出力トルクおよび回転速度を推定し、その推定値を用いて駆動モータをフィードバック制御する。これによって、センサレスベクトル制御は、駆動モータの出力トルクおよび回転速度のセンサ検出値によるフィードバックを必要とすることなく駆動モータを制御可能である。
【先行技術文献】
【特許文献】
【０００５】
特開２００２－３４６４２０号公報
特開２００５－１５２８７７号公報
特許第４５４３７２０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
二軸破砕機においては、センサレスベクトル制御を用いて駆動モータを制御することについて十分な検討がなされていなかった。特に、二軸破砕機では、過負荷によって回転軸が急停止（ロック）する前に回転軸の過負荷を予防することが重要となる。回転軸の急停止は、破砕刃を始めとする破砕機の各部の損傷、並びに、破砕処理の停止に伴う作業効率の低下などの原因となる。
【課題を解決するための手段】
【０００７】
本明細書に開示する技術は、以下の形態として実現できる。
【０００８】
本明細書に開示する一形態は、第１の破砕刃が外周に設けられた第１の回転軸と；前記第１の回転軸に対して平行に配置され、第２の破砕刃が外周に設けられた第２の回転軸と、を備え、前記第１の回転軸および前記第２の回転軸を正転方向に回転させることによって前記第１の破砕刃と前記第２の破砕刃との間に送り込んだ廃棄物を破砕する破砕機である。この破砕機は、前記第１の回転軸および前記第２の回転軸の動作を制御する二軸制御装置と；前記第１の回転軸を回転駆動する第１の駆動モータと；前記二軸制御装置からの指示に基づいて第１のセンサレスベクトル制御によって前記第１の駆動モータの回転を制御する第１のインバータ装置と；前記第２の回転軸を回転駆動する第２の駆動モータと；前記二軸制御装置からの指示に基づいて第２のセンサレスベクトル制御によって前記第２の駆動モータの回転を制御する第２のインバータ装置とを備える。前記第１のインバータ装置は、前記第１のセンサレスベクトル制御において前記第１の駆動モータの出力トルクとして推定される第１の推定出力トルク値を前記二軸制御装置に出力し；前記第１の駆動モータが過負荷の状態にあるか否かを判断し；前記第１の駆動モータが過負荷の状態であると判断した場合、前記第１の駆動モータを過負荷から保護する過負荷保護制御を実行し；前記過負荷保護制御を実行する場合、前記過負荷保護制御の実行を示す過負荷警報信号を前記二軸制御装置に出力する。前記第２のインバータ装置は、前記第２のセンサレスベクトル制御において前記第２の駆動モータの出力トルクとして推定される第２の推定出力トルク値を前記二軸制御装置に出力する。前記二軸制御装置は、前記第１のインバータ装置から入力される前記第１の推定出力トルク値の移動平均値である第１のトルク移動平均値を算出し、；前記第２のインバータ装置から入力される前記第２の推定出力トルク値の移動平均値である第２のトルク移動平均値を算出し；前記第１のトルク移動平均値が第１のトルク制限値未満である場合、正転方向へ第１の回転速度で前記第１の駆動モータを駆動するように前記第１のインバータ装置に指示し；前記第１のトルク移動平均値が前記第１のトルク制限値以上である場合、逆転方向へ前記第１の駆動モータを駆動するように前記第１のインバータ装置に指示し；前記第２のトルク移動平均値が第２のトルク制限値未満、かつ、前記過負荷警報信号が前記過負荷保護制御の実行を示さない場合、前記第１のトルク移動平均値に応じた回転方向、かつ、前記第１のトルク移動平均値に応じた前記第１の回転速度より遅い回転速度で、前記第２の駆動モータを駆動するように前記第２のインバータ装置に指示し；前記第２のトルク移動平均値が前記第２のトルク制限値以上である場合、逆転方向へ前記第２の駆動モータを駆動するように前記第２のインバータ装置に指示し；前記第２のトルク移動平均値が前記第２のトルク制限値未満、かつ、前記過負荷警報信号が前記過負荷保護制御の実行を示す場合、逆転方向へ前記第２の駆動モータを駆動するように前記第２のインバータ装置に指示する。
この形態の破砕機によれば、第１のトルク移動平均値に応じた回転方向および回転速度による第２の駆動モータの制御では回避しきれない第１の回転軸の過負荷を、第１のインバータ装置からの過負荷警報信号に基づく第２の駆動モータの制御によって回避することができる。その結果、第１の回転軸の過負荷による急停止を予防できるため、作業効率と安全率との両立を容易に図ることができる。
【０００９】
本明細書に開示する技術は、破砕機とは異なる種々の形態で実現できる。本明細書に開示する技術は、例えば、破砕機の制御装置および制御方法などの形態で実現できる。
【図面の簡単な説明】
【００１０】

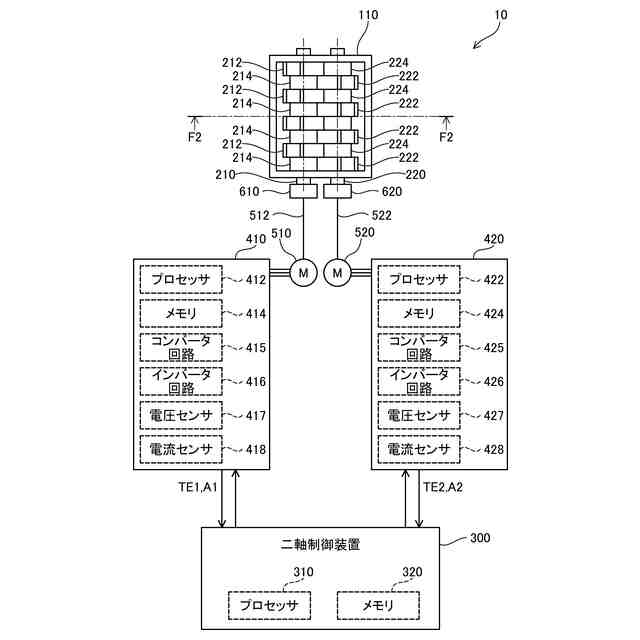

破砕機の構成を示す説明図である。
破砕機の処理容器の内部構成を示す説明図である。

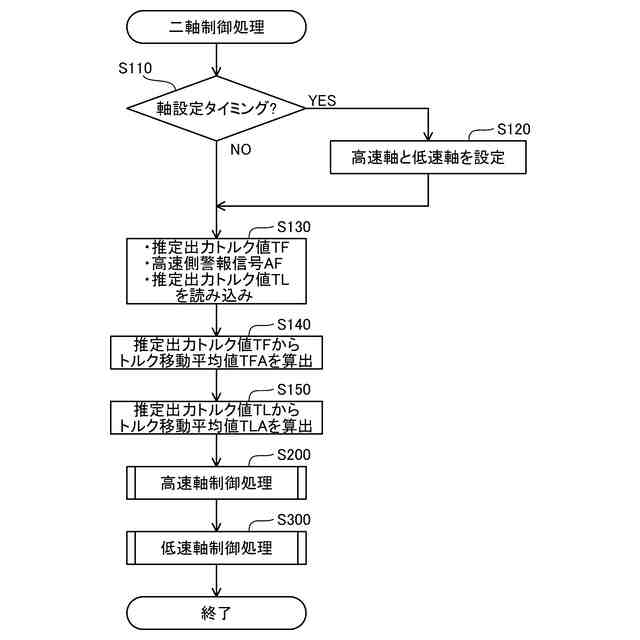

二軸制御装置のプロセッサが実行する二軸制御処理を示すフローチャートである。

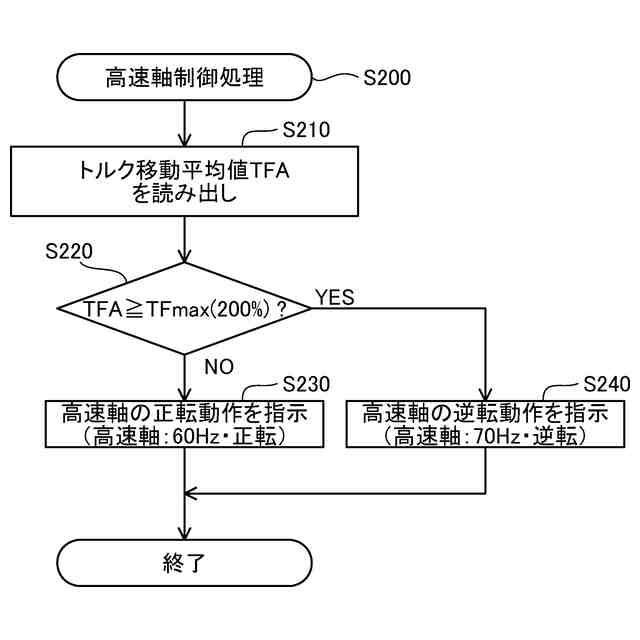

二軸制御装置のプロセッサが実行する高速軸制御処理を示すフローチャートである。

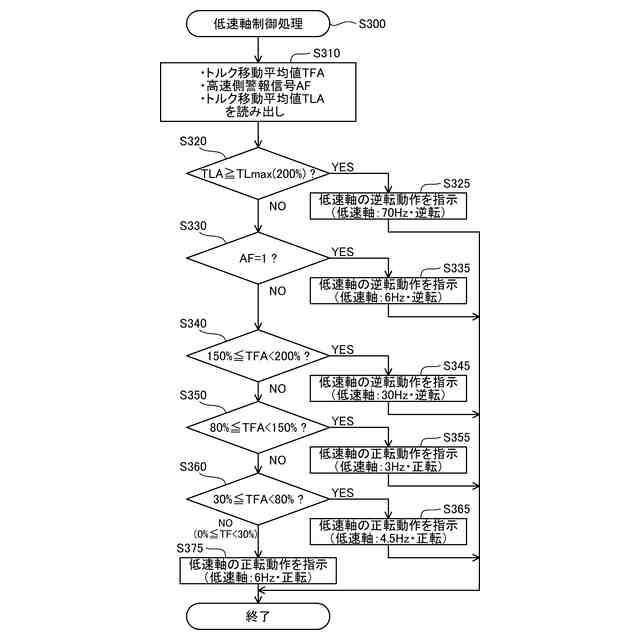

二軸制御装置のプロセッサが実行する低速軸制御処理を示すフローチャートである。
【発明を実施するための形態】
（【００１１】以降は省略されています）
