特許ウォッチ

公開番号2025116724
公報種別公開特許公報(A)
公開日2025-08-08
出願番号2024011322
出願日2024-01-29
発明の名称正極活物質、正極活物質の製造方法およびフッ化物イオン二次電池
出願人本田技研工業株式会社
代理人個人,個人
主分類H01M 4/38 20060101AFI20250801BHJP(基本的電気素子)
要約【課題】フッ化物イオン二次電池の初回放電容量を向上させることが可能な正極活物質を提供する。

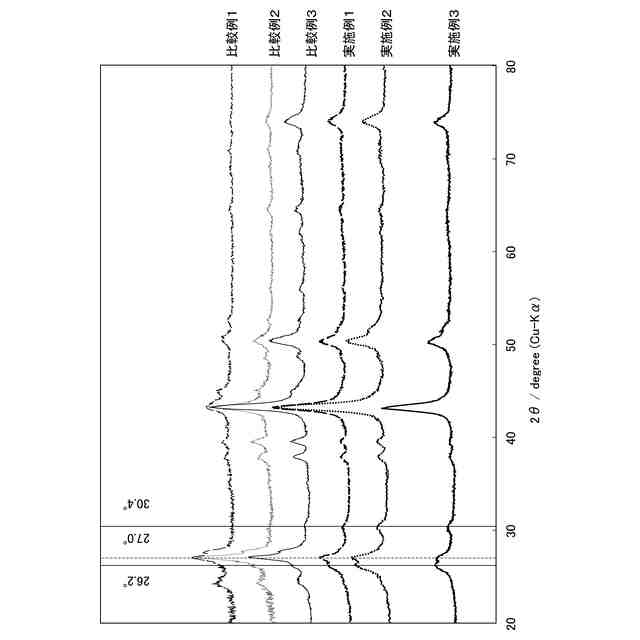

【解決手段】正極活物質は、フッ化物イオン二次電池に用いられ、Cu粒子およびBi粒子を含む。正極活物質は、Cu-Kα線を用いて測定されるXRDスペクトルにおいて、回折角2θが26.2±0.15°である範囲に第1のピークが存在し、回折角2θが30.4±0.25°である範囲に第2のピークが存在し、回折角2θが27.0±0.25°である範囲に第3のピークが存在する。
【選択図】図1
特許請求の範囲【請求項１】
フッ化物イオン二次電池に用いられる正極活物質であって、
Ｃｕ粒子およびＢｉ粒子を含み、
Ｃｕ－Ｋα線を用いて測定されるＸＲＤスペクトルにおいて、回折角２θが２６．２±０．１５°である範囲に第１のピークが存在し、回折角２θが３０．４±０．２５°である範囲に第２のピークが存在し、回折角２θが２７．０±０．２５°である範囲に第３のピークが存在する、正極活物質。
続きを表示（約 420 文字）【請求項２】
前記第３のピークに対する前記第１のピークの強度比が０．４以上である、請求項１に記載の正極活物質。
【請求項３】
前記Ｃｕ粒子は、ナノ粒子である、請求項１または２に記載の正極活物質。
【請求項４】
請求項１または２に記載の正極活物質を製造する方法であって、
Ｃｕ粒子と、Ｂｉ粒子と、一般式
Ｋ
ｘ
Ｂｉ
１－ｘ
Ｆ
３－２ｘ
（式中、ｘは、０．０２以上０．１２以下である。）
で表される化合物の粒子と、を含む原料組成物を２００ｒｐｍ以上４００ｒｐｍ以下の回転数で１０分以上２０分以下ボールミル混合した後、５分以上２０分以下休止するサイクルを４０回以上１２０回以下実施する、正極活物質の製造方法。
【請求項５】
請求項１または２に記載の正極活物質を含む正極合剤層を備える、フッ化物イオン二次電池。

発明の詳細な説明【技術分野】
【０００１】
本発明は、フッ化物イオン二次電池に用いられる正極活物質、正極活物質の製造方法およびフッ化物イオン二次電池に関する。
続きを表示（約 1,000 文字）【背景技術】
【０００２】
近年、多くの人々が手頃で信頼でき、持続可能かつ先進的なエネルギーへのアクセスを確保できるようにするため、エネルギーの効率化に貢献する二次電池の研究開発が実施されている。
【０００３】
特許文献１には、正極活物質層と、固体電解質層とを少なくとも有し、正極活物質層は、ＣｕおよびＳｎを主体とする正極活物質粒子を含み、固体電解質層は、Ｐｂ、ＳｎおよびＦを含有する固体電解質を含むフッ化物イオン電池が記載されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０１８－７３７５３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、フッ化物イオン電池の初回放電容量を向上させることが望まれている。
【０００６】
本発明は、フッ化物イオン二次電池の初回放電容量を向上させることが可能な正極活物質を提供することを目的とする。
【課題を解決するための手段】
【０００７】
（１）フッ化物イオン二次電池に用いられる正極活物質であって、Ｃｕ粒子およびＢｉ粒子を含み、Ｃｕ－Ｋα線を用いて測定されるＸＲＤスペクトルにおいて、回折角２θが２６．２±０．１５°である範囲に第１のピークが存在し、回折角２θが３０．４±０．２５°である範囲に第２のピークが存在し、回折角２θが２７．０±０．２５°である範囲に第３のピークが存在する、正極活物質。
【０００８】
（２）前記第３のピークに対する前記第１のピークの強度比が０．４以上である、（１）に記載の正極活物質。
【０００９】
（３）前記Ｃｕ粒子は、ナノ粒子である、（１）または（２）に記載の正極活物質。
【００１０】
（４）（１）から（３）のいずれか一項に記載の正極活物質を製造する方法であって、Ｃｕ粒子と、Ｂｉ粒子と、一般式
Ｋ
ｘ
Ｂｉ
１－ｘ
Ｆ
３－２ｘ
（式中、ｘは、０．０２以上０．１２以下である。）

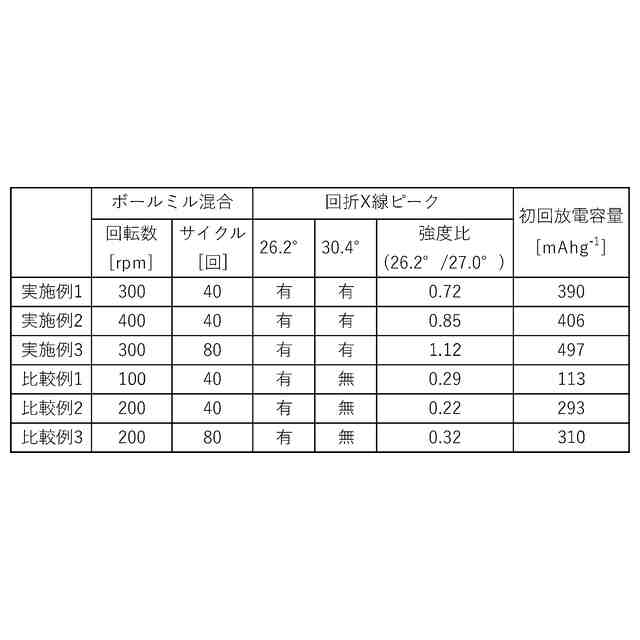

で表される化合物の粒子と、を含む原料組成物を３００ｒｐｍ以上４００ｒｐｍ以下の回転数で１０分以上２０分以下ボールミル混合した後、５分以上２０分以下休止するサイクルを４０回以上１２０回以下実施する、正極活物質の製造方法。
（【００１１】以降は省略されています）

関連特許
