公開番号2025114719
公報種別公開特許公報(A)
公開日2025-08-05
出願番号2025077562,2023518821
出願日2025-05-07,2021-09-24
発明の名称チューニング要素を有するマルチコンポーネントゴルフクラブヘッド
出願人カーステンマニュファクチュアリングコーポレーション
代理人弁理士法人快友国際特許事務所
主分類A63B 53/04 20150101AFI20250729BHJP(スポーツ;ゲーム;娯楽)
要約【課題】チューニング要素を備えるマルチコンポーネントゴルフクラブヘッドを提供する。
【解決手段】実施例のマルチ材料ウッドタイプゴルフクラブヘッドであって、チューニング要素130を備えるゴルフクラブヘッドが開示されている。マルチ材料ウッドタイプゴルフクラブヘッドは、ストライクフェース、並びに、クラウン、トウ、及び、ソールの一部を形成する第1の金属コンポーネントと、クラウンの大部分、並びに、ヒール、トウ、及び、ソールの一部を形成する第2の非金属コンポーネントと、を備える。クラブヘッドは、さらに、クラウンの内面に固定されるチューニング要素を備える。チューニング要素は、クラブヘッドのホットスポットにおける振幅を1～7デシベルの間で抑える。
【選択図】図6
特許請求の範囲【請求項１】
ゴルフクラブヘッドであって、
クラウン、前記クラウンの反対側のソール、ヒール端部、前記ヒール端部の反対側のトウ端部、リーディングエッジを備える前端部、後端部、及び、前記クラウンと前記ソールとの間に延在するスカートと、
金属から形成される第１のコンポーネントであって、ストライクフェース、前記ストライクフェースから後方に延在する戻り部分、及び、前記戻り部分から後方に延在するソール後方延在部を備える前記第１のコンポーネントと、
非金属材料から形成される第２のコンポーネントであって、中空内部空洞を取り囲むように前記第１のコンポーネントに固定されるように構成され、前記クラウンの大部分を形成し、前記スカートの周囲に巻き付いて、前記ヒール端部、前記トウ端部、及び、前記ソールの少なくとも一部を形成する前記第２のコンポーネントであって、
前記ストライクフェースは、ストライクフェース中心を備え、
前記ストライクフェース中心は、前記クラブヘッドがアドレス位置にあるときに、前記ヒール端部から前記トウ端部まで延在する方向において前記ストライクフェース中心を通って水平に延在するｘ軸と、前記クラウンから前記ソールまで延在する方向において前記ストライクフェース中心を通って垂直に延在し、前記ｘ軸に直交するｙ軸と、前記ストライクフェースから前記後端部まで延在する方向において前記ストライクフェース中心を通って水平に延在し、前記ｘ軸及び前記ｙ軸の両方に直交するｚ軸と、を含む座標系の起点を画定する、
前記第２のコンポーネントと、
前記リーディングエッジに接し、接地平面に直交する前端部基準平面であって、前記接地平面は、前記アドレス位置において前記ソールに接するものとして画定される、前記前端部基準平面と、
前記後端部に接し、前記前端部基準平面に平行である後端部基準平面と、
前記接地平面に直交し、前記前端部基準平面と前記後端部基準平面との間の中間に位置する中央平面と、
前記接地平面に直交する前記ｙ軸及び前記ｚ軸に沿って延在するＹＺ平面であって、
前記クラブヘッドを上方から見ると、前記中央平面及び前記ＹＺ平面の交線は、前記クラブヘッドを、前方－トウ象限、前方－ヒール象限、後方－トウ象限、及び、後方－ヒール象限を有する象限システムに分割する、
前記ＹＺ平面と、
前記後方－ヒール象限内で前記第２のコンポーネントの内面に固定されるチューニング要素と、
を備え、
前記チューニング要素は、接着剤層と、前記接着剤層の反対側の補強層と、前記接着剤層と前記補強層との間に挟まれた制振層と、を備え、
前記補強層は、ガラス布を含み、
前記制振層は、熱可塑性エラストマを含み、
前記クラブヘッドは、前記後方－ヒール象限内にホットスポットを含み、前記ホットスポットは、前記クラブヘッドが前記チューニング要素を有さない場合の固有振動数の最大振幅位置として画定され、
前記クラブヘッドの前記固有振動数は、５０００Ｈｚ～６５００Ｈｚの間であり、

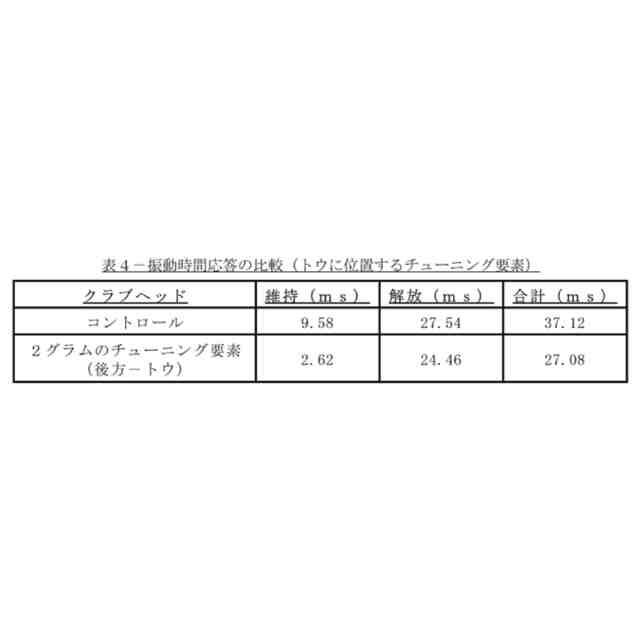

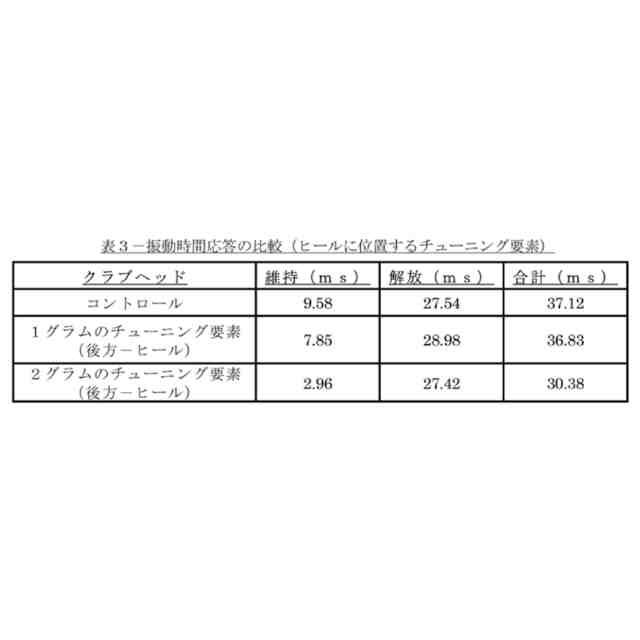

前記チューニング要素は、前記ホットスポット上に配置され、前記チューニング要素は、前記固有振動数の前記最大振幅を抑えるように構成され、

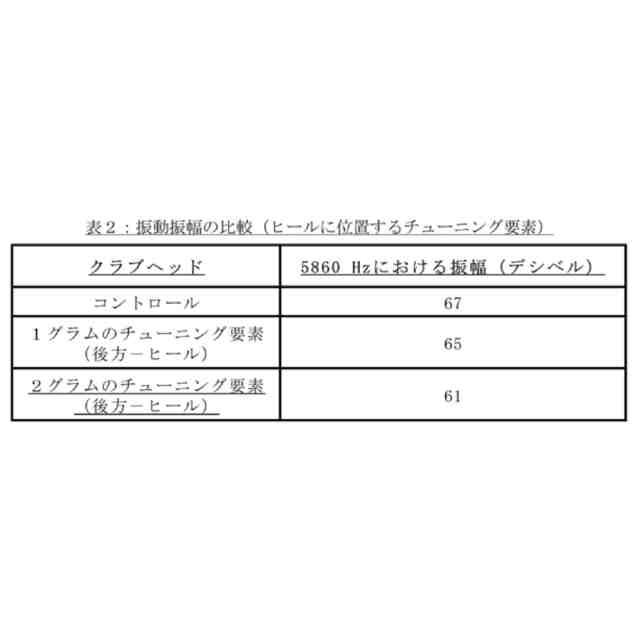

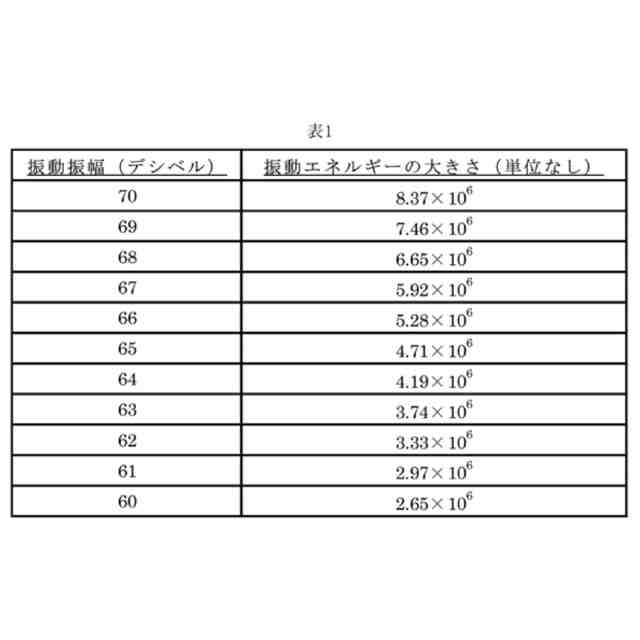

前記チューニング要素を備える前記クラブヘッドが前記固有振動数で振動すると、前記チューニング要素を有さない同様のクラブヘッドと比較して、前記最大振幅は、少なくとも２デシベル低減される、
ゴルフクラブヘッド。
続きを表示（約 1,300 文字）【請求項２】
前記チューニング要素は、さらに、前記チューニング要素の最ヒール方部分と前記チューニング要素の最トウ方部分との間の中間、及び、前記チューニング要素の最前方部分と前記チューニング要素の最後方部分との間の中間に位置するチューニング要素中心点を備え、
前記チューニング要素中心点は、前記後方－ヒール象限内に位置する、請求項１に記載のゴルフクラブヘッド。
【請求項３】
前記ｚ軸に平行であって、前記前端部基準平面と前記チューニング要素中心点との間で測定されるオフセット距離は、１．５インチ～２．０インチの間である、請求項２に記載のゴルフクラブヘッド。
【請求項４】
前記第２のコンポーネントは、さらに、
前記クラブヘッドの前記クラウンの少なくとも一部を形成する第２のコンポーネントクラウン部分と、
前記クラブヘッドの前記ヒール端部の少なくとも一部の周囲に巻き付く第２のコンポーネントヒール部分と、
前記クラブヘッドの前記トウ端部の少なくとも一部の周囲に巻き付く第２のコンポーネントトウ部分と、
を備え、
前記チューニング要素は、前記第２のコンポーネントクラウン部分の内面に固定される、請求項１に記載のゴルフクラブヘッド。
【請求項５】
前記クラウンの外面に凹部分を画定する位置特徴部をさらに備え、
前記位置特徴部は、前記凹部分に隣接する前記クラウンの非凹部分から、前記凹部分を隔てる縁部を備える、請求項１に記載のゴルフクラブヘッド。
【請求項６】
アライメント特徴部をさらに備え、
前記アライメント特徴部は、前記クラウンの前記凹部分の反対側に位置する前記第２のコンポーネントの前記内面から突出し、
前記チューニング要素は、前記アライメント特徴部に固着される、請求項５に記載のゴルフクラブヘッド。
【請求項７】
前記クラブヘッドの前記固有振動数は、５５００Ｈｚ～６０００Ｈｚの間である、請求項１に記載のゴルフクラブヘッド。
【請求項８】
前記チューニング要素は、前記第２のコンポーネントの前記内面に接着剤により連結される、請求項１に記載のゴルフクラブヘッド。
【請求項９】
前記チューニング要素は、０．５グラム～４グラムの間の質量を含む、請求項１に記載のゴルフクラブヘッド。
【請求項１０】
前記クラブヘッドの体積は、２００ｃｃ未満であり、

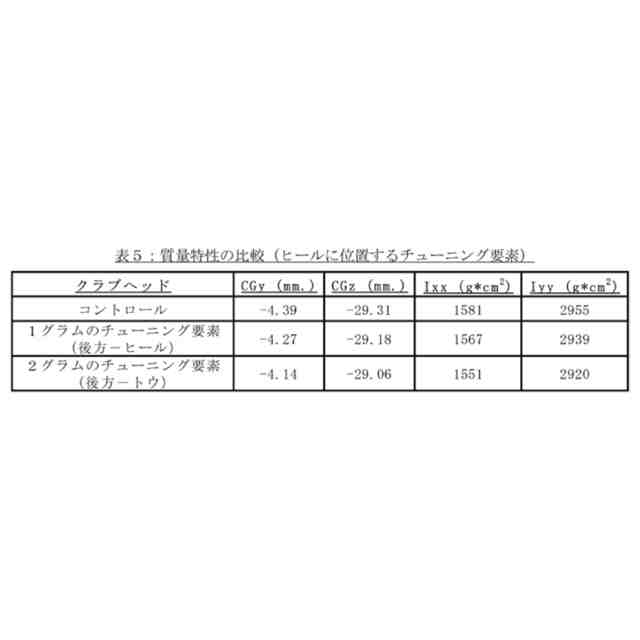

前記クラブヘッドは、前記クラブヘッドが前記アドレス位置にあるときに、前記ヒール端部から前記トウ端部まで延在する方向において前記接地平面に平行なＣＧｘ軸、及び、前記ソールから前記クラウンまで延在する方向において前記接地平面に直交するＣＧｙ軸を含む座標系の起点を画定する重心を備え、
前記クラブヘッドは、１５００ｇ＊ｃｍ
２
を超える前記ＣＧｘ軸回りのＩｘｘ慣性モーメントを含み、
前記クラブヘッドは、２９００ｇ＊ｃｍ
２
を超える前記ＣＧｙ軸回りのＩｙｙ慣性モーメントを含む、請求項１に記載のゴルフクラブヘッド。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
（関連出願の相互参照）
本出願は、２０２０年１２月１８日出願の米国仮特許出願第６３／１２７，８６９号及び２０２０年９月２４日出願の米国仮特許出願第６３／０８２，９２５号に対する利益を主張する。上記開示の全ての内容は、それらの全体が参照により本明細書に完全に組み込まれる。
続きを表示（約 1,000 文字）【０００２】
本発明は、一般に、ゴルフ用品に関し、より詳細には、チューニング要素を備えるマルチコンポーネントゴルフクラブヘッドに関する。
【背景技術】
【０００３】
ゴルフクラブの設計は、振動及び音響応答等のいくつかの性能特性を考慮に入れる。振動又は音響応答は、ゴルフクラブの音及び感触に対応する。インパクト時、クラブヘッドは、様々な異なる振幅を含む様々な固有振動数で振動する（振動「モード」としても公知である）。クラブヘッドの設計及び構造は、様々な固有振動数で生じる様々な異なる振幅を決定する。高振幅を伴う固有振動数は、「卓越振動数」と見なされ、クラブヘッド音の最も著しい一因となる。卓越振動数（dominant frequencies）の振幅が高すぎると、クラブヘッドは、ゴルファーにとって耳障りで不快な音に聞こえることがある。インパクト時、心地よい音響応答をもたらすには、卓越振動を抑えなければならない（即ち、そのような振動振幅を低減しなければならない）。しかし、多くの場合、制振手段は、複数の位置で、著しい量の質量をクラブヘッドに追加する必要があり、こうした位置では、重心（ＣＧ）位置及び慣性モーメント（ＭＯＩ）等の質量特性に悪影響を与える。したがって、当技術分野には、クラブヘッドの質量特性に悪影響を与えずに、ゴルフクラブヘッドの卓越振動を抑え、所望の振動応答をもたらすのに、適当な軽量手段に対するニーズがある。
【図面の簡単な説明】
【０００４】
チューニング要素を備えるウッド型ゴルフクラブヘッドの上面斜視図である。
【０００５】
図１のクラブヘッドの正面図である。
【０００６】

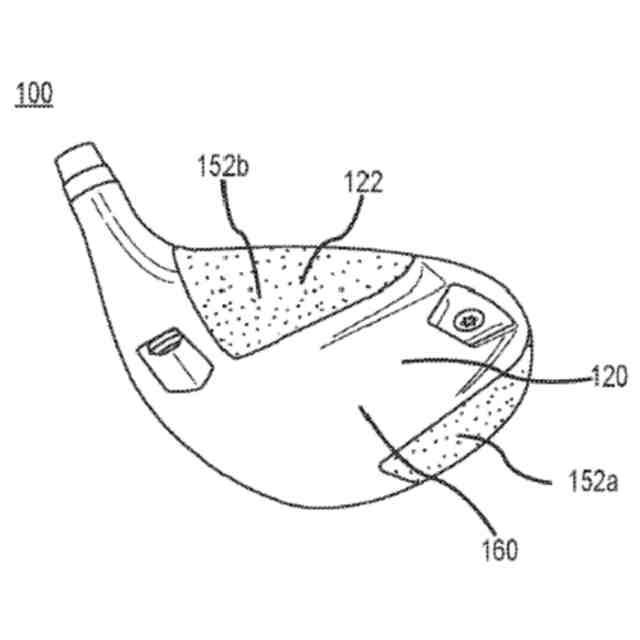

図１のクラブヘッドのソールの図である。
【０００７】
金属製の第１のコンポーネント、非金属製の第２のコンポーネント、及び、チューニング要素を備える図１のクラブヘッドの図である。
【０００８】
金属製の第１のコンポーネント、非金属製の第２のコンポーネント、及び、チューニング要素を備える図１のクラブヘッドの分解図である。
【０００９】
複数の層を備えるチューニング要素の図である。
【００１０】
複数の象限（quadrants）を画定する図１のクラブヘッドのクラウンの図である。
（【００１１】以降は省略されています）
