特許ウォッチ

公開番号2025099952
公報種別公開特許公報(A)
公開日2025-07-03
出願番号2023216975
出願日2023-12-22
発明の名称パイル糸及びタオル生地
出願人倉敷紡績株式会社
代理人弁理士法人池内アンドパートナーズ
主分類D02G 3/36 20060101AFI20250626BHJP(糸;糸またはロープの機械的な仕上げ;整経またはビーム巻き取り)
要約【課題】高い吸水性を有するパイル糸及びタオル生地を提供する。
【解決手段】タオル生地に使用されるパイル糸1であって、芯鞘状複合紡績糸であり、芯部繊維2は捲縮性を有するポリエステル短繊維2aで構成され、鞘部繊維3はコットン繊維3a及び水溶性繊維3bが混紡された繊維で構成されている。本発明のタオル生地は、前記パイル糸1を含むタオル生地であって、水溶性繊維除去後のタオル生地のJIS L 1907(2010年)に規定の改良ラローズ法(表面吸水法)における吸水指数が1500以上である。
【選択図】図1
特許請求の範囲【請求項１】
タオル生地に使用されるパイル糸であって、
前記パイル糸は芯鞘状複合紡績糸であり、
芯部繊維は捲縮性を有するポリエステル短繊維であり、
鞘部繊維はコットン繊維及び水溶性繊維が混紡された繊維であることを特徴とするパイル糸。
続きを表示（約 730 文字）【請求項２】
前記芯部繊維と鞘部繊維の割合は、パイル糸１００質量％当たり、芯部繊維が１５～３５質量％、鞘部繊維が６５～８５質量％である請求項１に記載のパイル糸。
【請求項３】
前記鞘部繊維１００質量％当たり、コットン繊維が６５～９０質量％、水溶性繊維が１０～３５質量％である請求項１に記載のパイル糸。
【請求項４】
前記パイル糸は、英式番手で１０～５０番の紡績糸である請求項１に記載のパイル糸。
【請求項５】
前記パイル糸は、下記式で示される撚り係数Ｋが１．０～４．０の紡績糸である請求項１１に記載のパイル糸。
Ｋ＝ｔ／√Ｓ
但し、ｔ：１インチ（２．５４ｃｍ）当たりの撚り数、Ｓ：英式番手。
【請求項６】
前記芯部繊維及び鞘部繊維は、いずれも平均繊維長が３０～４５ｍｍである請求項１に記載のパイル糸。
【請求項７】
前記パイル糸はループパイルタオル用紡績糸である請求項１に記載のパイル糸。
【請求項８】
請求項１～７のいずれか１項に記載のパイル糸を含むタオル生地であって、
水溶性繊維除去後のタオル生地のＪＩＳＬ１９０７（２０１０年）に規定の改良ラローズ法（表面吸水法）における吸水指数が１５００以上であることを特徴とするタオル生地。
【請求項９】
前記タオル生地の乾燥時間６０分後の拡散性残留水分率が２０％以下である請求項８に記載のタオル生地。
【請求項１０】
前記タオル生地の単位面積当たりの質量（目付）が１３０～９００ｇ／ｍ
2
である請求項８に記載のタオル生地。

発明の詳細な説明【技術分野】
【０００１】
本発明は、パイル糸及びタオル生地に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
タオル生地は、入浴、洗髪，洗顔、水泳、手洗いなどの後の水分を払い取るため、あるいはバスローブ、ガウン、肌着、寝衣類などに使用されている。このため、吸水性が高い特性が求められている。特許文献１には、繊維長の長いコットンを使用して細番手の無撚糸とすることが提案されている。特許文献２には、パイルにスナールを形成させたタオル生地が提案されている。特許文献３には、タオル生地の経糸、緯糸密度を高め、パイル糸に繊維長の長い無撚糸を用い、パイル長を長くすることで、吸水性を高めることが提案されている。
【先行技術文献】
【特許文献】
【０００３】
ＷＯ２０１５／０４９８８７号
特開２０１４－１６３００４号公報
特開２０２２－１０３０２４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかし、前記従来技術は、依然として吸水性及び速乾性に問題があり、さらなる改良が求められていた。
【０００５】
本発明は、前記従来の問題を解決するため、さらに高い吸水性及び速乾性を有するパイル糸及びタオル生地を提供する。
【課題を解決するための手段】
【０００６】
本発明のパイル糸は、タオル生地に使用されるパイル糸であって、前記パイル糸は芯鞘状複合紡績糸であり、芯部繊維は捲縮性を有するポリエステル短繊維であり、鞘部繊維はコットン繊維及び水溶性繊維が混紡された繊維であることを特徴とする。
【０００７】
本発明のタオル生地は、前記パイル糸を含むタオル生地であって、水溶性繊維除去後のタオル生地のＪＩＳＬ１９０７（２０１０年）に規定の改良ラローズ法（表面吸水法）における吸水指数が１５００以上であることを特徴とする。
【発明の効果】
【０００８】
本発明のパイル糸は、芯鞘状複合紡績糸であり、芯部繊維は捲縮性を有するポリエステル短繊維であり、鞘部繊維はコットン繊維及び水溶性繊維が混紡された繊維であることにより、高い吸水性及び速乾性を有するパイル糸及びタオル生地を提供できる。すなわち、芯部繊維の捲縮性を有するポリエステル短繊維の膨らみによる空間と、鞘部繊維の水溶性繊維を除去することによって形成される空間により、鞘部繊維のコットン繊維がフリー状態となり、高い吸水性が発揮される。加えて、芯部繊維の捲縮性を有するポリエステル短繊維により、速乾性を付与できる。吸水性と速乾性の高いタオル生地は、使用者にとって使いやすく便利である。
【図面の簡単な説明】
【０００９】

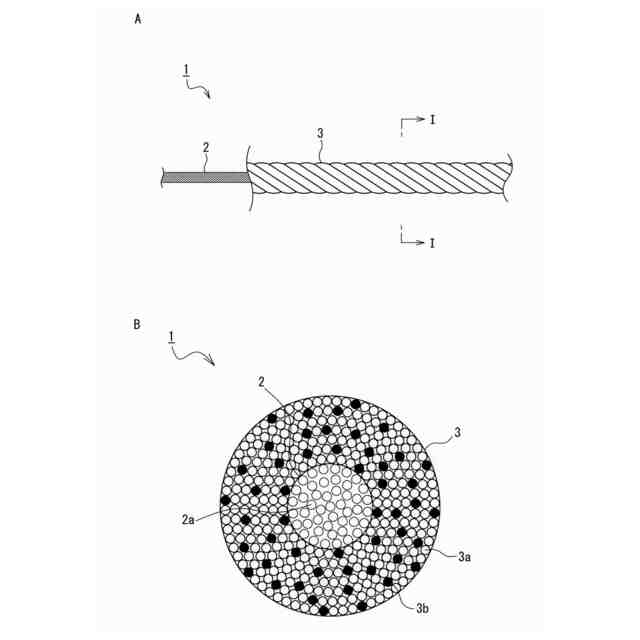

図１Ａは本発明の一実施形態のパイル糸の模式的側面図、図１Ｂは図１ＡのＩ－Ｉ線の模式的断面図である。

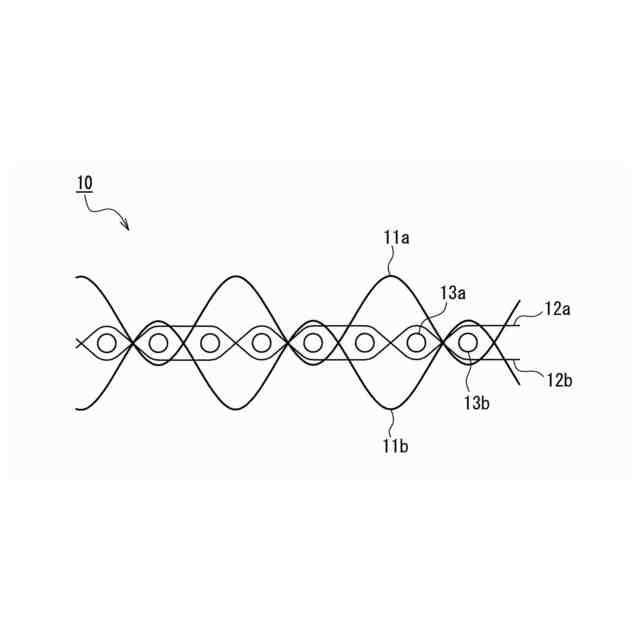

図２は同、ループパイルタオル織物の模式的説明図である。

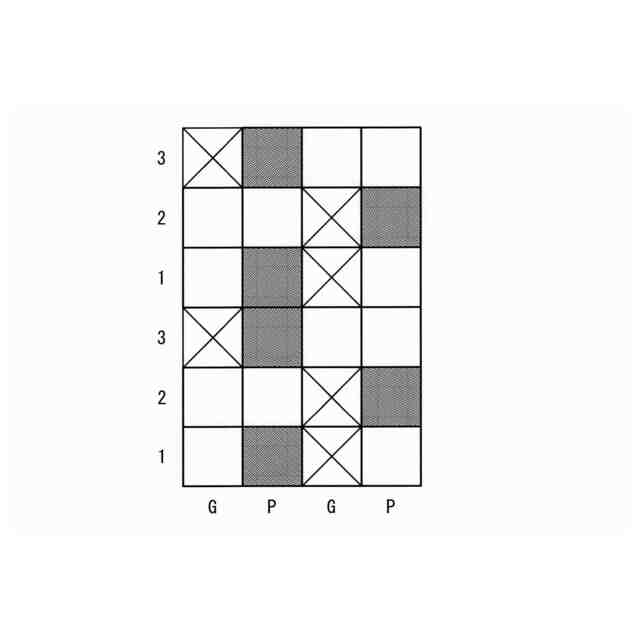

図３は同、ループパイルタオルの織物組織図である。
【発明を実施するための形態】
【００１０】
本発明のパイル糸は芯鞘状複合紡績糸であり、芯部繊維は捲縮性を有するポリエステル短繊維、鞘部繊維はコットン繊維及び水溶性繊維が混紡された繊維である。芯鞘状複合紡績糸は、スライバー（繊維束）を芯鞘状に配置して精紡糸としてもよいし、精紡交撚糸としてもよい。どちらかというとスライバーを芯鞘状に配置して精紡糸とするのが作成しやすい。この場合、捲縮性を有するポリエステル短繊維スライバーを芯に配置し、コットン繊維と水溶性繊維の混紡繊維を芯の周囲に鞘として配置して芯鞘状スライバーを作成し、このスライバーを精紡して精紡糸とする。

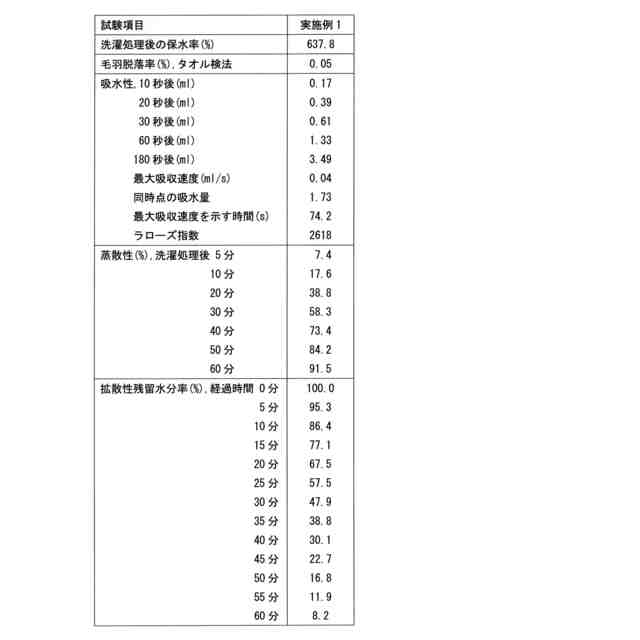

（【００１１】以降は省略されています）

関連特許
