公開番号2025091229
公報種別公開特許公報(A)
公開日2025-06-18
出願番号2023206383
出願日2023-12-06
発明の名称ゴルフカート
出願人MAM株式会社
代理人個人
主分類A63B 55/60 20150101AFI20250611BHJP(スポーツ;ゲーム;娯楽)
要約【課題】本発明は、ゴルフバッグの収納性を向上させたゴルフカートを提供することを目的とする。
【解決手段】バッグ載置部40は、ゴルフバッグを荷台30上に載置するため荷台30の後側上方に設けられ、ゴルフカート本体20の進行方向に対して左側に配置された凹型形状の左側載置部40Lと、ゴルフカート本体20の進行方向に対して右側に配置され、かつ左側載置部40Lと同一の高さに配置された凹型形状の右側載置部40Rと、左側載置部40Lと右側載置部40Rの間に配置され、かつ左側載置部40L及び右側載置部40Rより高い位置に配置された凹型形状の中央載置部40Cとを有し、中央載置部40Cの左側側壁部40CLと左側載置部40Lの右側側壁部40LRとが一体成形されると共に、中央載置部40Cの右側側壁部40CRと右側載置部40Rの左側側壁部40RLとが一体成形されている。
【選択図】図1
特許請求の範囲【請求項１】
ゴルフカートにおいて、
駆動手段を有するゴルフカート本体と、
前記ゴルフカート本体の後端に設けられた荷台と、
ゴルフバッグを前記荷台上に載置するため前記荷台の後側上方に設けられ、前記ゴルフカート本体の進行方向に対して左側に配置された凹型形状の左側載置部と、前記ゴルフカート本体の進行方向に対して右側に配置され、かつ前記左側載置部と同一の高さに配置された凹型形状の右側載置部と、前記左側載置部と前記右側載置部の間に配置され、かつ前記左側載置部及び前記右側載置部より高い位置に配置された凹型形状の中央載置部とを有し、前記中央載置部の左側側壁部と前記左側載置部の右側側壁部とが一体成形されると共に、前記中央載置部の右側側壁部と前記右側載置部の左側側壁部とが一体成形されたバッグ載置部と、
前記ゴルフバッグの下側端部を支持すると共に、ゴルフクラブを収納するため、前記荷台と前記バッグ載置部との間に、長手方向が前記荷台の後側斜め上方に向くようにして、前記ゴルフカート本体の幅方向に沿って、底部を有する断面コ字状の筒状部材を複数配置することにより形成されたクラブ収納部と、
梯子型形状を有し、前記クラブ収納部の上側であって、かつ前記荷台の後側斜め上方に延伸するようにして前記荷台上に立設され、上端を前記バッグ載置部の下面側に接続することにより、前記バッグ載置部を支持すると共に、前記クラブ収納部を上方から吊り下げるようにして支持する主支持部と
を備えることを特徴とするゴルフカート。
続きを表示（約 250 文字）【請求項２】
前記バッグ載置部の強度を補強するため、前記左側載置部の底部及び前記右側載置部の底部より高い位置であって、かつ前記中央載置部の底部より低い位置に、前記左側載置部の右側側壁部と前記右側載置部の左側側壁部とを接続するようにして設けられた強度補強部と、
前記荷台の後方に延伸するようにして、前記荷台の中央上部に立設され、上端を前記強度補強部の下面側に接続することにより、前記バッグ載置部を支持する棒状部材の副支持部と
をさらに備えることを特徴とする請求項１に記載のゴルフカート。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ゴルフカートに関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
従来、ゴルフカートとして、種々のものが開発及び提案されている（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２００２－３０６６５４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明は、ゴルフバッグの収納性を向上させたゴルフカートを提供することを目的とする。
【課題を解決するための手段】
【０００５】
本発明の一態様によるゴルフカートは、
駆動手段を有するゴルフカート本体と、
前記ゴルフカート本体の後端に設けられた荷台と、
ゴルフバッグを前記荷台上に載置するため前記荷台の後側上方に設けられ、前記ゴルフカート本体の進行方向に対して左側に配置された凹型形状の左側載置部と、前記ゴルフカート本体の進行方向に対して右側に配置され、かつ前記左側載置部と同一の高さに配置された凹型形状の右側載置部と、前記左側載置部と前記右側載置部の間に配置され、かつ前記左側載置部及び前記右側載置部より高い位置に配置された凹型形状の中央載置部とを有し、前記中央載置部の左側側壁部と前記左側載置部の右側側壁部とが一体成形されると共に、前記中央載置部の右側側壁部と前記右側載置部の左側側壁部とが一体成形されたバッグ載置部と、
前記ゴルフバッグの下側端部を支持すると共に、ゴルフクラブを収納するため、前記荷台と前記バッグ載置部との間に、長手方向が前記荷台の後側斜め上方に向くようにして、前記ゴルフカート本体の幅方向に沿って、底部を有する断面コ字状の筒状部材を複数配置することにより形成されたクラブ収納部と、
梯子型形状を有し、前記クラブ収納部の上側であって、かつ前記荷台の後側斜め上方に延伸するようにして前記荷台上に立設され、上端を前記バッグ載置部の下面側に接続することにより、前記バッグ載置部を支持すると共に、前記クラブ収納部を上方から吊り下げるようにして支持する主支持部と
を備える。
【発明の効果】
【０００６】
本発明のゴルフカートによれば、ゴルフバッグの収納性を向上させることができる。
【図面の簡単な説明】
【０００７】
本発明の実施の形態によるゴルフカートの構成を示す斜視図である。
【発明を実施するための形態】
【０００８】
以下、本発明の実施の形態について図面を参照して説明する。
【０００９】

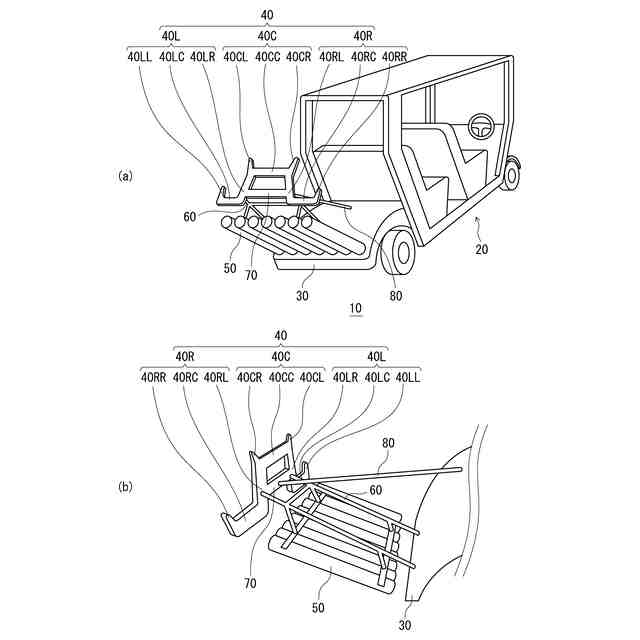

図１は、本発明の実施の形態によるゴルフカート１０の構成を示す。図１（ａ）は、ゴルフカート１０を斜め後方から視認した場合の斜視図を示し、図１（ｂ）は、ゴルフカート１０の後側を下方から斜め上方に視認した場合の斜視図を示す。
【００１０】
ゴルフカート１０は、駆動手段を有するゴルフカート本体２０と、ゴルフカート本体２０の後端に設けられた荷台３０とを有する。
（【００１１】以降は省略されています）
