発明の名称遊技機
出願人京楽産業.株式会社
代理人TRY国際弁理士法人
主分類A63F 7/02 20060101AFI20250529BHJP(スポーツ;ゲーム;娯楽)
要約【課題】遊技の興趣をより一層高める。
【解決手段】遊技機1は、一種二種混合機であり、仮想遊技媒体である遊技球を遊技機1内に封入して循環させる、管理遊技機と称するものである。遊技機1は、主制御基板10、枠制御基板160、演出制御基板120、第1特別図柄表示装置20、及び第2特別図柄表示装置21を有する。主制御基板10は、遊技状態および遊技の進行と停止の状況を枠制御基板160に送信し、枠制御基板160は、受信した遊技状態および遊技の進行と停止の状況に基づき移行条件の成立を制御し、遊技状態および遊技の進行と停止の状況をカードユニットに送信し、微時短状態において、移行条件を成立させて所定数の仮想遊技媒体数の移行信号のカードユニットへの送信を可能とする。
【選択図】図1
特許請求の範囲【請求項１】
仮想遊技媒体の付与を伴う遊技の進行を制御する主制御手段であって、当該遊技機の遊技状態を、通常状態、前記通常状態よりも補助遊技に関わる有利度が僅かに高い微時短状態、及び前記通常状態並びに前記微時短状態よりも補助遊技に関わる有利度が十分に高い高ベース時短状態を含む複数の有利状態の何れかの遊技状態に設定する手段と、遊技の進行を停止する手段を含む主制御手段と、
接続されるカードユニットからの情報と対応する仮想遊技媒体数の移行信号を受信し、前記遊技の進行に応じて、遊技可能な仮想遊技媒体数の減算および加算に関わる処理を行うとともに当該遊技可能な仮想遊技媒体数を前記カードユニットに送信し、移行条件が成立したときに、所定数の仮想遊技媒体数の移行信号を、前記カードユニットに送信する仮想遊技媒体数制御手段と
を具備し、
前記主制御手段は、前記遊技状態および遊技の進行と停止の状況を前記仮想遊技媒体数制御手段に送信し、
前記仮想遊技媒体数制御手段は、受信した前記遊技状態および遊技の進行と停止の状況に基づき前記移行条件の成立を制御し、前記遊技状態および遊技の進行と停止の状況を前記カードユニットに送信し、前記微時短状態において、前記移行条件を成立させて前記所定数の仮想遊技媒体数の移行信号の前記カードユニットへの送信を可能とする
ことを特徴とする遊技機。
続きを表示（約 170 文字）【請求項２】
カードユニット制御手段を有し、該カードユニット制御手段は、受信した前記遊技状態および遊技の進行と停止の状況に基づきカード排出ボタンの操作を制御し、前記第２通常状態において、前記カード排出ボタンの操作を有効とする一方で、所定の遊技状態で前記カード排出ボタンの操作を無効とすることを特徴とする
請求項１に記載の遊技機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、弾発式パチンコ遊技機等の遊技機に関する。
続きを表示（約 6,700 文字）【背景技術】
【０００２】
ぱちんこ遊技機は、遊技の進行を司る主制御基板と、遊技盤面の液晶ディスプレイや役物の制御を通じた遊技の演出を司る演出制御基板とを備えている。ぱちんこ遊技機の中には、通常状態と、補助遊技に関わる有利度が通常状態よりも高い時短状態とを有し、時短状態において、始動入賞し易くなるように構成されたものがある。この種の遊技機の演出に関わる技術を開示した文献として、特許文献１がある。
【先行技術文献】
【特許文献】
【０００３】
特開２０１５－１９５７９８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、この種の遊技機の演出は、演出の興趣という点において改善の余地があった。
【０００５】
本発明は、このような課題に鑑みてなされたものであり、遊技機の遊技の興趣をより一層高めることを目的とする。
【課題を解決するための手段】
【０００６】
上記課題を解決するため、本発明は、仮想遊技媒体の付与を伴う遊技の進行を制御する主制御手段であって、当該遊技機の遊技状態を、通常状態、前記通常状態よりも補助遊技に関わる有利度が僅かに高い微時短状態、及び前記通常状態並びに前記微時短状態よりも補助遊技に関わる有利度が十分に高い高ベース時短状態を含む複数の有利状態の何れかの遊技状態に設定する手段と、遊技の進行を停止する手段を含む主制御手段と、接続されるカードユニットからの情報と対応する仮想遊技媒体数の移行信号を受信し、前記遊技の進行に応じて、遊技可能な仮想遊技媒体数の減算および加算に関わる処理を行うとともに当該遊技可能な仮想遊技媒体数を前記カードユニットに送信し、移行条件が成立したときに、所定数の仮想遊技媒体数の移行信号を、前記カードユニットに送信する仮想遊技媒体数制御手段とを具備し、前記主制御手段は、前記遊技状態および遊技の進行と停止の状況を前記仮想遊技媒体数制御手段に送信し、前記仮想遊技媒体数制御手段は、受信した前記遊技状態および遊技の進行と停止の状況に基づき前記移行条件の成立を制御し、前記遊技状態および遊技の進行と停止の状況を前記カードユニットに送信し、前記微時短状態において、前記移行条件を成立させて前記所定数の仮想遊技媒体数の移行信号の前記カードユニットへの送信を可能とすることを特徴とする遊技機を提供する。
また、カードユニット制御手段を有し、該カードユニット制御手段は、受信した前記遊技状態および遊技の進行と停止の状況に基づきカード排出ボタンの操作を制御し、前記第２通常状態において、前記カード排出ボタンの操作を有効とする一方で、所定の遊技状態で前記カード排出ボタンの操作を無効とすることを特徴とする。
【発明の効果】
【０００７】
本発明によれば、遊技機における遊技の興趣をより一層高めることができる。
【図面の簡単な説明】
【０００８】

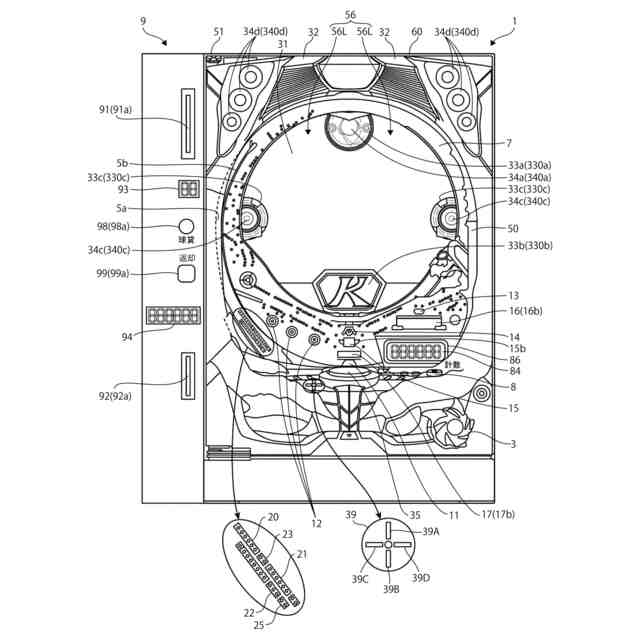

本発明の第１～第８実施形態である遊技機１及びカードユニット９の正面図である。

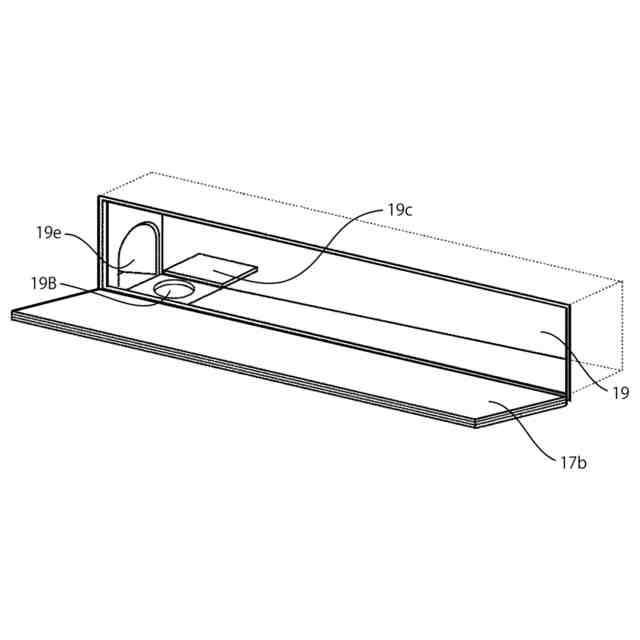

第１～第８実施形態の遊技機１における第２大入賞口１７を拡大した図である。

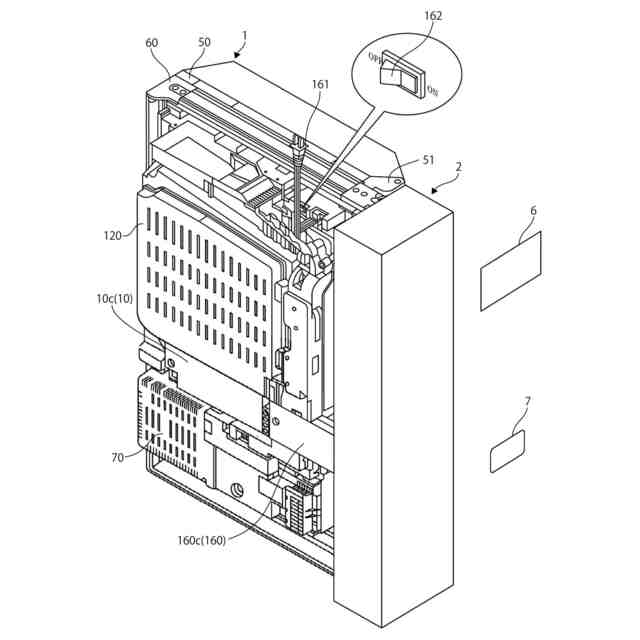

第１～第８実施形態の遊技機１及びカードユニット９の背面側の斜視図である。

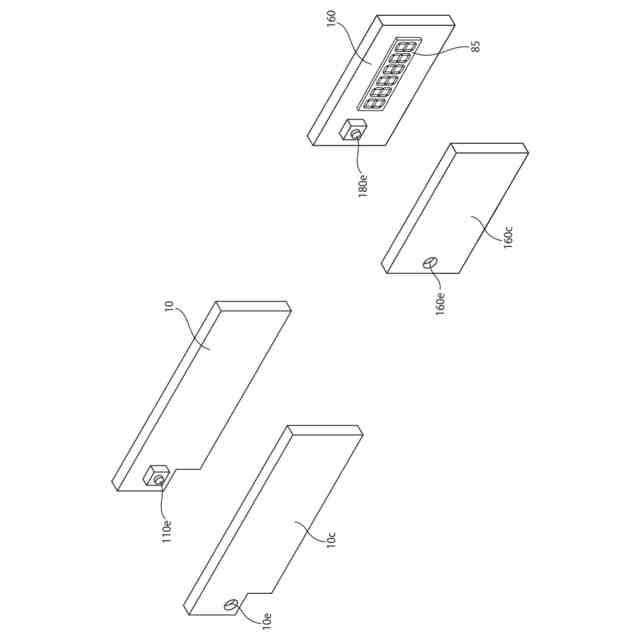

遊技機１の背面における主制御基板１０及び枠制御基板１６０と、それらを覆うカバー１０ｃ及び１６０ｃを示す図である。

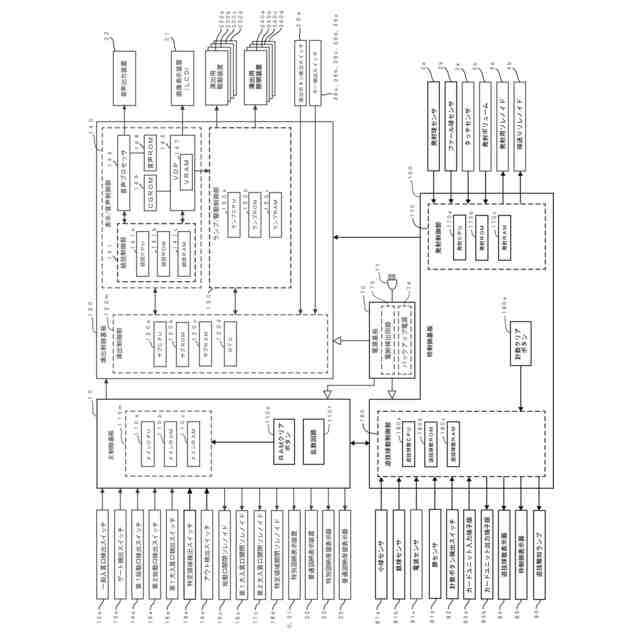

第１～第６実施形態の遊技機１の構成を示すブロック図である。

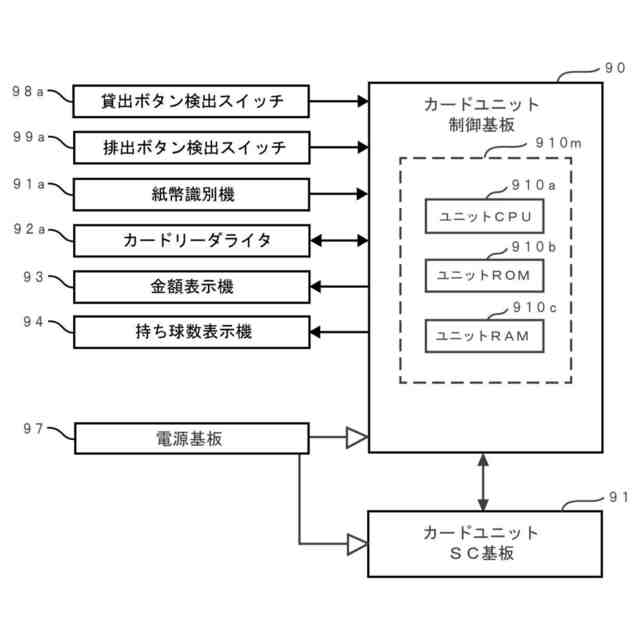

第１～第８実施形態のカードユニット９の構成を示すブロック図である。

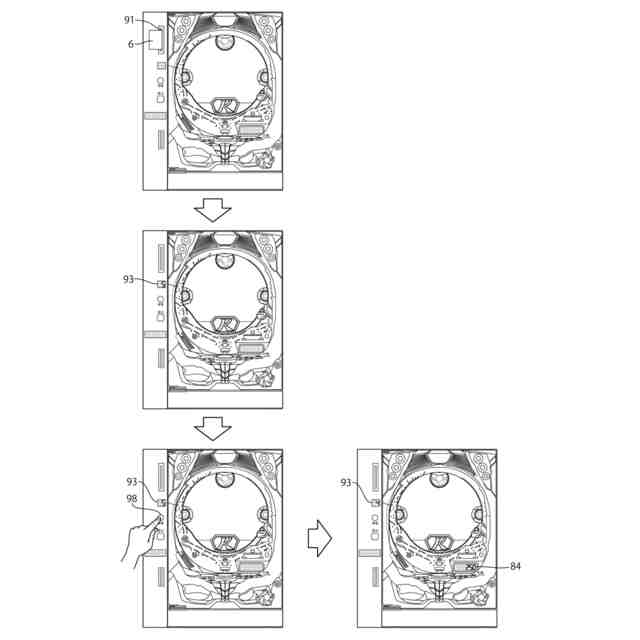

第１～第８実施形態のカードユニット９への紙幣６の挿入、及びカードユニット９から遊技機１への遊技球数の移行の様子を示す図である。

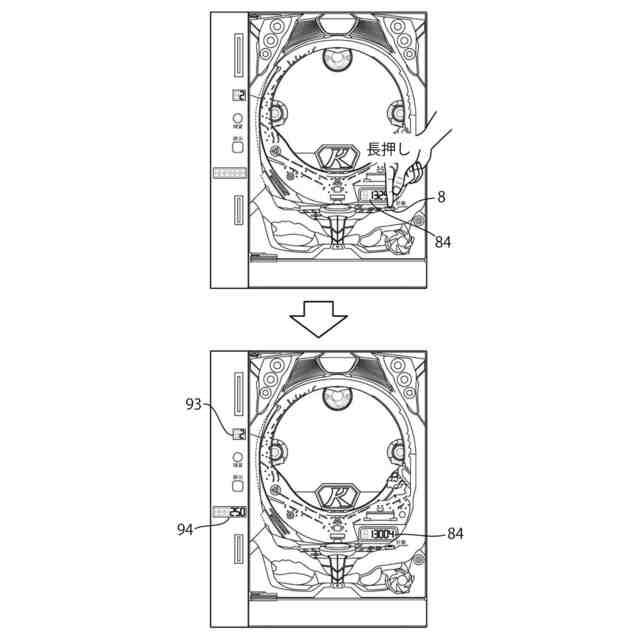

第１～第８実施形態の遊技機１からカードユニット９への遊技球数の移行の様子を示す図である。
第１～第８実施形態の遊技機１からカードユニット９への遊技球数の移行の様子を示す図である。
第１～第８実施形態のカードユニット９からのカード７の排出の様子を示す図である。
第１～第８実施形態のカードユニット９へのカード７の挿入の様子を示す図である。
第１～第８実施形態の遊技機１の遊技状態を示す図である。
第１～第８実施形態の遊技機１の遊技フローを示す図である。
第１～第８実施形態の遊技機１における図柄変動と保留表示画像を示す図である。
第１～第８実施形態の遊技機１の各演出モードと、遊技状態と、背景画像とを示す図である。
第１～第８実施形態の遊技機１の通常変動演出を示す図である。
第１～第８実施形態の遊技機１のノーマルリーチ演出を示す図である。
第１～第８実施形態の遊技機１のルーレット演出を示す図である。
第１～第８実施形態の遊技機１のルーレット演出を示す図である。
第１～第８実施形態の遊技機１のＳＰリーチ演出を示す図である。
第１～第８実施形態の遊技機１の先読み保留表示変化演出を示す図である。
第１～第８実施形態の遊技機１における通常電源投入操作、主制御基板ＲＡＭクリア電源投入操作、枠制御基板ＲＡＭクリア電源投入操作、及び全ＲＡＭクリア電源投入操作を示す図である。
第１～第８実施形態の遊技機１の主制御基板１０のメイン処理を示すフローチャートである。
第１～第８実施形態の遊技機１における主制御基板１０から枠制御基板１６０への遊技機情報通知コマンドの送信のシーケンスを示す図である。
第１～第８実施形態の遊技機１の主制御基板１０のタイマ割込み処理を示すフローチャートである。
第１～第８実施形態の遊技機１の演出制御部１２０ｍのメイン処理を示すフローチャートである
第１～第８実施形態の演出制御部１２０ｍのタイマ割込み処理を示すフローチャートである。
第１～第８実施形態の遊技機１の発射制御部１７０のメイン処理を示すフローチャートである。
第１～第８実施形態の遊技機１の発射制御部１７０の発射制御処理を示すフローチャートである。
第１～第８実施形態の遊技機１の遊技球数制御部１８０のメイン処理を示すフローチャートである。
第１～第８実施形態の遊技機１の枠制御基板１６０からカードユニット９への遊技機情報通知データの送信のシーケンスを示す図である。
第１～第８実施形態の遊技機１の枠制御基板１６０からカードユニット９への計数通知データの送信のシーケンスを示す図である。
第１～第８実施形態の遊技機１のカードユニット制御基板９０のメイン処理を示すフローチャートである
第１～第８実施形態のカードユニット９及び遊技機１間の貸出通知データ及び貸出受領結果応答データの送受信のシーケンスを示す図である。
第１、第３～第７実施形態の主制御基板１０の初期設定処理を示すフローチャートである。
第１～第６実施形態の遊技機１の主制御基板１０の初期設定処理を示すフローチャートである。
第１～第６実施形態の遊技機１の主制御基板１０の遊技機情報通知処理を示すフローチャートである。
第１～第８実施形態の遊技機１の遊技球数制御部１８０の初期設定処理を示すフローチャートである。
第１～第８実施形態の遊技機１の遊技球数制御部１８０のエラー判定処理を示すフローチャートである。
第１～第８実施形態の遊技機１におけるエラーの発生時の遊技球数表示器８４及び枠制御表示器８５の表示を示す図である。
第１～第８実施形態の遊技機１の遊技球数制御部１８０の応答処理を示すフローチャートである。
第１～第８実施形態の遊技機１の遊技球数制御部１８０の遊技機情報通知処理を示すフローチャートである。
第１～第８実施形態の遊技機１の遊技球数制御部１８０の遊技機情報通知データ送信処理を示すフローチャートである。
第１～第８実施形態の遊技機１の遊技球数制御部１８０の遊技機情報通知データ送信処理を示すフローチャートである。
第１～第８実施形態の遊技機１の遊技球数制御部１８０の計数処理を示すフローチャートである。
第１～第８実施形態の遊技機１の遊技球数制御部１８０の遊技球数移行条件成立判定処理を示すフローチャートである。
第１～第８実施形態の遊技機１の操作情報記憶領域とその更新例を示す図である。
第１～第８実施形態の遊技機１の遊技球数制御部１８０の計数通知処理を示すフローチャートである。
第１～第８実施形態の遊技機１の遊技球数制御部１８０の貸出制御処理を示すフローチャートである。
第１～第８実施形態の遊技機１の遊技球数制御部１８０の遊技報知制御処理を示すフローチャートである。
第１～第８実施形態の遊技機１の遊技球数制御部１８０の遊技報知制御処理を示すフローチャートである。
第１～第８実施形態の遊技機１の遊技球数制御部１８０の着席中ランプ発光色決定テーブル及び着席中背景色決定テーブルを示す図である。
第１～第８実施形態の遊技機１の遊技球数制御部１８０の離席中ランプ発光色決定テーブル及び離席中背景色決定テーブルを示す図である。
第１～第８実施形態の遊技機１のカードユニット制御基板９０の紙幣挿入認識処理を示すフローチャートである。
第１～第８実施形態の遊技機１のカードユニット制御基板９０のカード挿入認識処理を示すフローチャートである。
第１～第８実施形態の遊技機１のカードユニット制御基板９０の移行処理を示すフローチャートである。
第１～第８実施形態の遊技機１のカードユニット制御基板９０の貸出処理を示すフローチャートである。
第１～第８実施形態の遊技機１のカードユニット制御基板９０の応答確認処理を示すフローチャートである。
第１～第８実施形態の遊技機１のカードユニット制御基板９０の返却処理を示すフローチャートである。
第１～第８実施形態の遊技機１のカードユニット制御基板９０の遊技機情報解析処理を示すフローチャートである。
第１～第８実施形態の遊技機１の主制御基板１０の入力制御処理を示すフローチャートである。
第１～第８実施形態の遊技機１の主制御基板１０の第１始動口検出スイッチ入力処理を示すフローチャートである。
第１～第８実施形態の遊技機１の主制御基板１０の特別図柄記憶領域、及び演出制御基板１２０の演出情報記憶領域を示す図である。
第１～第８実施形態の遊技機１の主制御基板１０の事前判定テーブルを示す図である。
第１～第８実施形態の遊技機１の主制御基板１０の特定領域検出スイッチ入力処理を示すフローチャートである。
第１～第８実施形態の遊技機１の主制御基板１０の特図特電制御処理を示すフローチャートである。
第１～第８実施形態の遊技機１の主制御基板１０の特別図柄記憶判定処理を示すフローチャートである。
第１～第８実施形態の遊技機１の主制御基板１０の大当たり判定処理を示すフローチャートである。
第１～第８実施形態の遊技機１の主制御基板１０の大当たり抽選判定テーブル及び普通図柄抽選判定テーブルを示す図である。
第１～第８実施形態の遊技機１の主制御基板１０の図柄決定テーブルを示す図である。
第１～第８実施形態の遊技機１の主制御基板１０の図柄決定テーブルを示す図である。
第１～第８実施形態の遊技機１の主制御基板１０の第１特別図柄用変動パターン決定テーブルを示す図である。
第１～第８実施形態の遊技機１の主制御基板１０の第２特別図柄用変動パターン決定テーブルを示す図である。
第１～第８実施形態の遊技機１の主制御基板１０の特別図柄変動処理を示すフローチャートである。
第１～第８実施形態の遊技機１の主制御基板１０の特別図柄停止処理を示すフローチャートである。
第１～第８実施形態の遊技機１の主制御基板１０の特別遊技制御テーブルを示す図である。
第１～第８実施形態の遊技機１の主制御基板１０の大当たり用大入賞口開閉制御テーブルを示す図である。
第１～第８実施形態の遊技機１の主制御基板１０の小当たり用大入賞口開閉制御テーブルを示す図である。
第１～第８実施形態の遊技機１の主制御基板１０の特殊ハズレ図柄停止時設定テーブルを示す図である。
第１～第８実施形態の遊技機１の主制御基板１０の大当たり遊技処理を示すフローチャートである。
第１～第８実施形態の遊技機１の主制御基板１０の小当たり遊技処理を示すフローチャートである。
第１～第８実施形態の遊技機１の主制御基板１０の小当たり遊技用特定領域開閉制御テーブルを示す図である。
第１～第８実施形態の遊技機１の第２種大当たり遊技移行処理を示すフローチャートである。
第１～第８実施形態の遊技機１の主制御基板１０の大当たり遊技終了処理を示すフローチャートである。
第１～第８実施形態の遊技機１の主制御基板１０の特別遊技終了時設定テーブルを示す図である。
第１～第８実施形態の遊技機１の主制御基板１０の普図普電制御処理を示すフローチャートである。
第１～第８実施形態の遊技機１の主制御基板１０の普通図柄変動処理を示すフローチャートである。
第１～第８実施形態の遊技機１の主制御基板１０の普通図柄の変動パターン決定テーブルを示す図である。
第１～第８実施形態の遊技機１の主制御基板１０の補助遊技制御テーブルを示す図である。
第１～第８実施形態の遊技機１の主制御基板１０の補助遊技用可動片開放制御テーブルを示す図である。
第１～第８実施形態の遊技機１の主制御基板１０の補助遊技処理を示すフローチャートである。
第１～第８実施形態の遊技機１の演出制御部１２０ｍのコマンド解析処理を示すフローチャートである。
第１～第８実施形態の遊技機１の演出制御部１２０ｍのコマンド解析処理を示すフローチャートである。
第１～第８実施形態の遊技機１の演出制御部１２０ｍのコマンド解析処理を示すフローチャートである。
第１～第８実施形態の遊技機１の演出制御部１２０ｍのコマンド解析処理を示すフローチャートである。
第１～第８実施形態の遊技機１の演出制御部１２０ｍの背景画像表示制御処理を示すフローチャートである。
第１～第８実施形態の遊技機１の演出制御部１２０ｍの通常背景設定テーブル及び特別背景設定テーブルを示す図である。
第１～第８実施形態の遊技機１における背景画像の表示例を示す図である。
第１～第８実施形態の遊技機１における背景画像の表示例を示す図である。
第２及び第８実施形態の遊技機１の主制御基板１０の初期設定処理を示すフローチャートである。
【発明を実施するための形態】
【０００９】
＜第１実施形態＞
図１は、本発明の第１実施形態である遊技機１及びカードユニット９の正面図である。図２は、遊技機１における第２大入賞口１７を拡大した図である。図３は、遊技機１及びカードユニット９の背面側の斜視図である。図４は、遊技機１の背面における主制御基板１０及び枠制御基板１６０と、それらを覆うカバー１０ｃ及び１６０ｃを示す図である。図５は、遊技機１の構成を示すブロック図である。図６は、カードユニット９の構成を示すブロック図である。
【００１０】
本実施形態の遊技機１は、一種二種混合機であり、仮想遊技媒体である遊技球を遊技機１内に封入して循環させる、管理遊技機と称するものである。遊技機１は、カードユニット９と接続される。
