意匠に係る物品天井点検口用下地ユニット
意匠分類L4-642(建築用構成品)
出願番号2025009506
出願日2025-05-15
意匠権者西日本旅客鉄道株式会社,森村金属株式会社
代理人弁理士法人NT

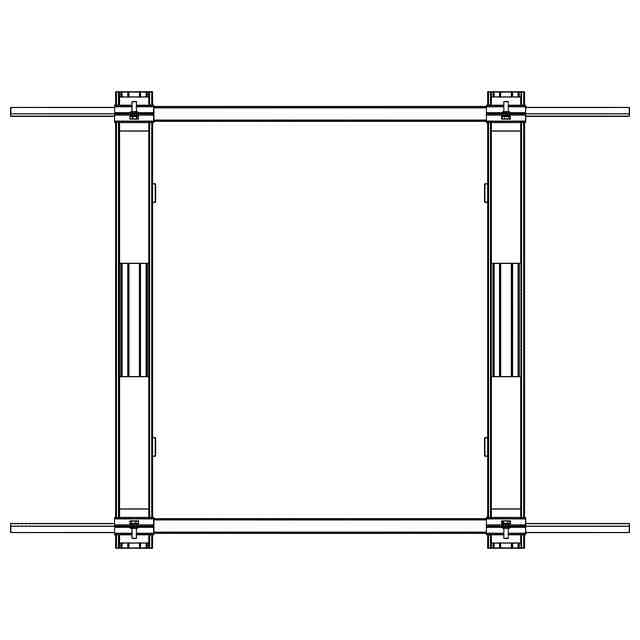

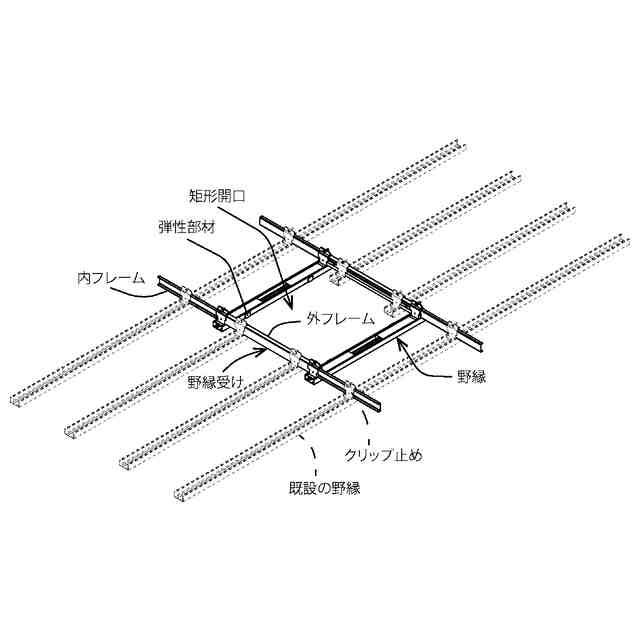

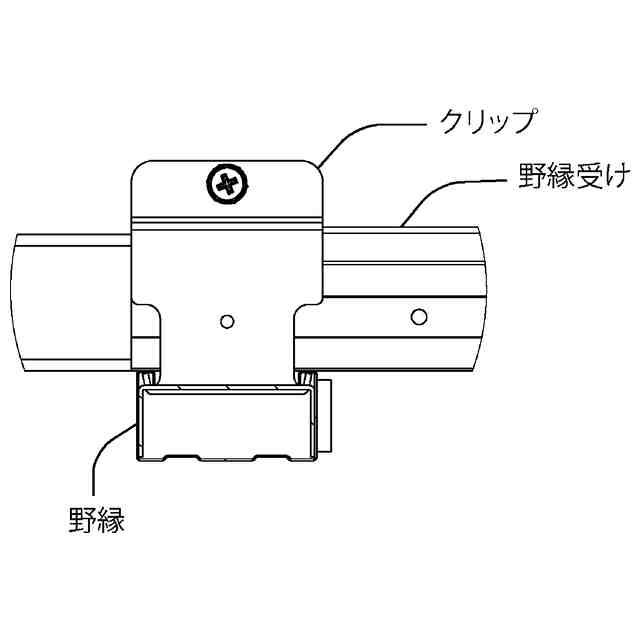

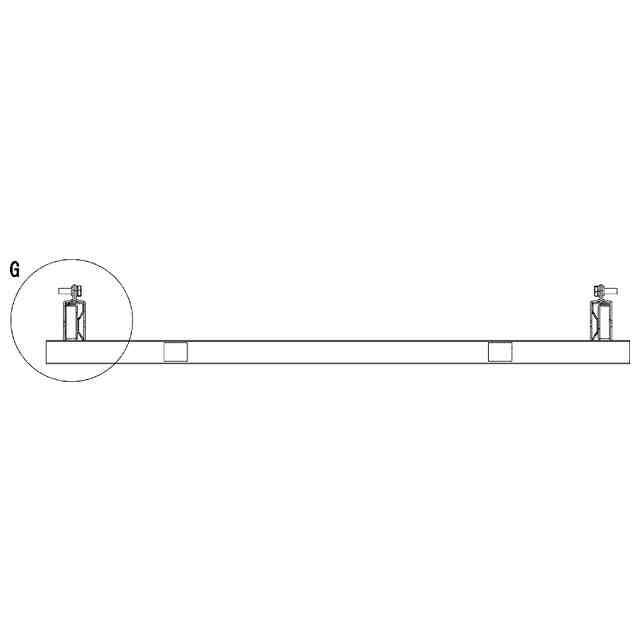

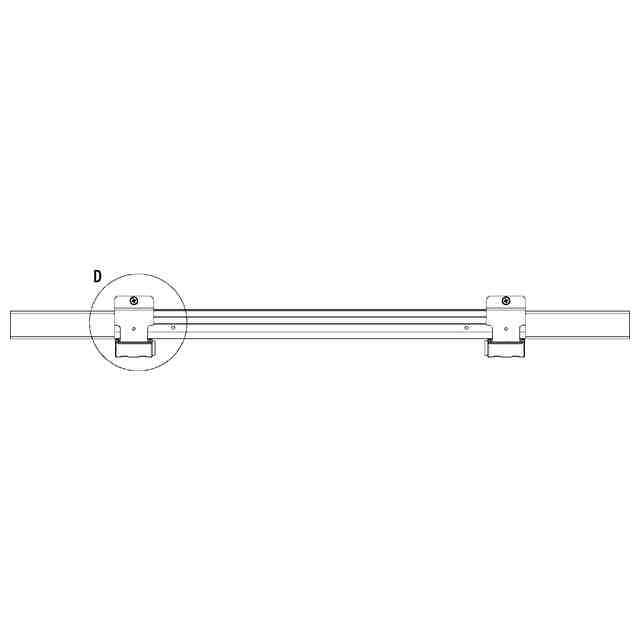

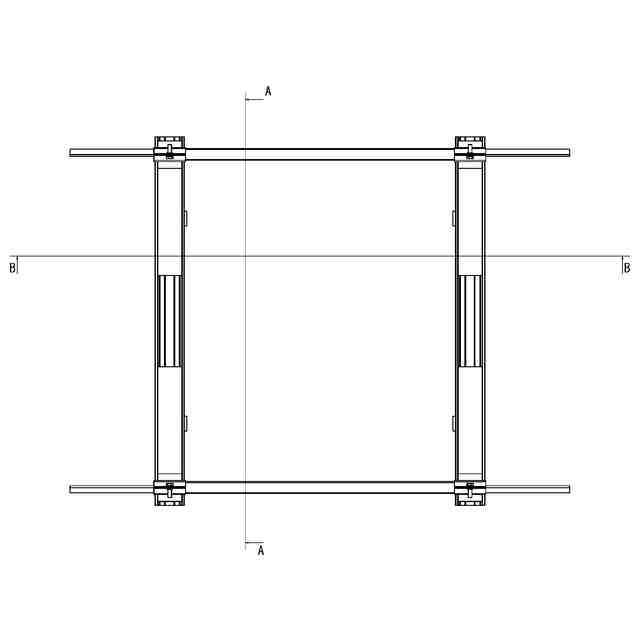

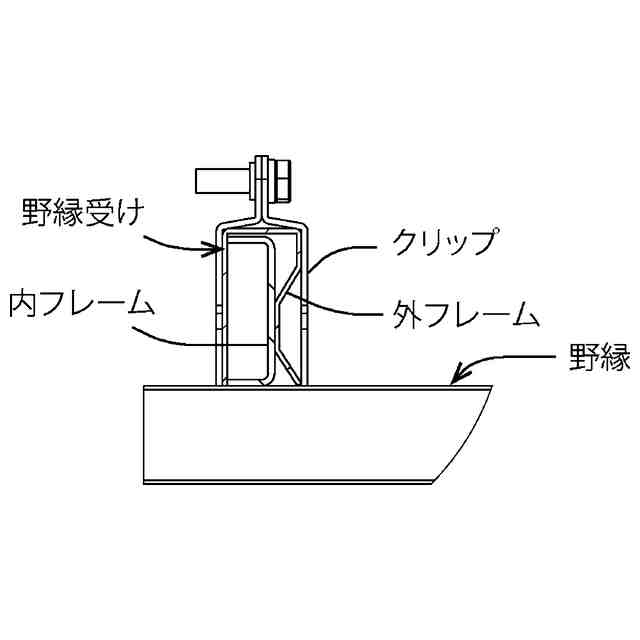

意匠に係る物品の説明天井点検口の開口に挿入可能な天井点検口用下地ユニットであり、互いに平行な一対の野縁受けと互いに平行な一対の野縁とが直交した状態で一体化されている。「Dの拡大参考図」に示すように、一対の野縁受けと一対の野縁とは、クリップ止めされて一体化されている。「Gの拡大参考図」に示すように、野縁受けは、外フレームと内フレームとを備えており、内フレームは、外フレームに対して伸びる方向に相対移動可能に構成されている。「天井裏に設置した状態を示す斜視図」に示すように、天井材の所定位置を穿孔して形成された矩形開口から天井点検口用下地ユニットを挿入して、内フレームを外フレームに対して伸ばした野縁受けを既設の野縁にクリップ止めすることにより、天井裏に天井点検口用下地ユニットを簡単に装着することができる。また、野縁の内側には、天井点検口の外枠に接触可能な複数の弾性部材が固定されており、天井点検口の外枠を野縁に固定する際、外枠の微妙な位置ずれを弾性部材で吸収させることが可能となる。

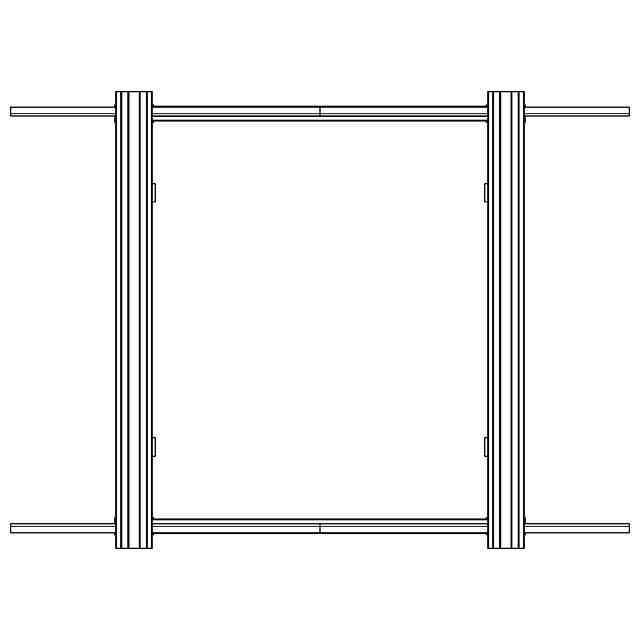

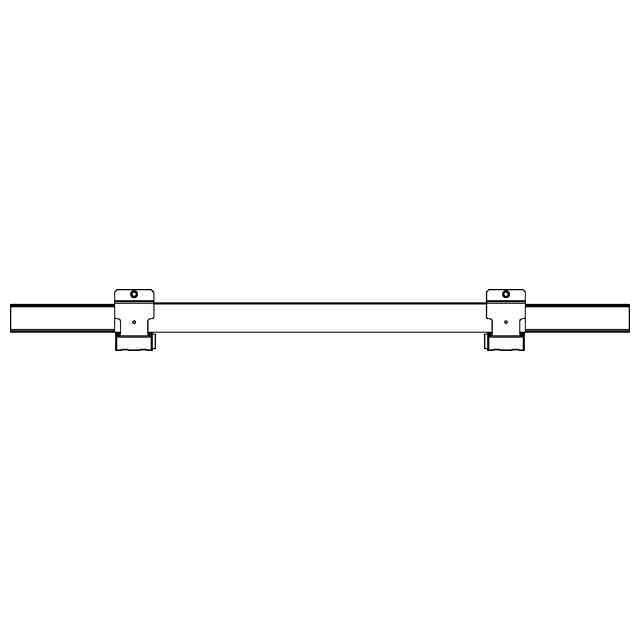

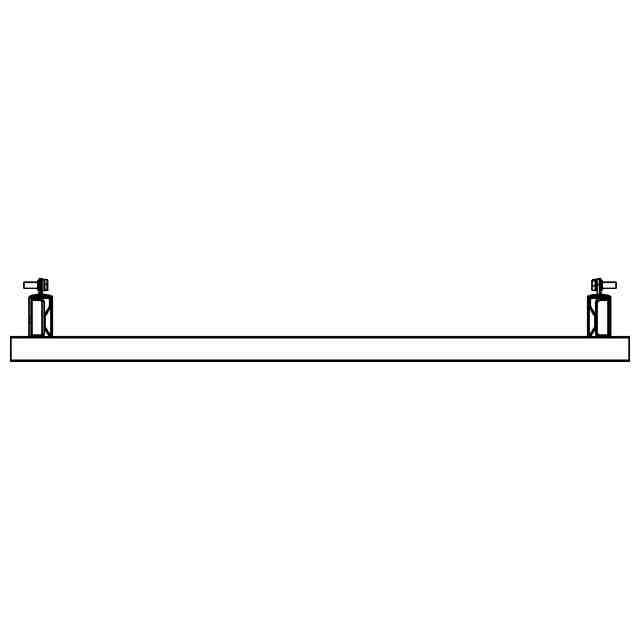

意匠の説明背面図は正面図と対称に表れるため省略する。また、左側面図は右側面図と対称に表れるため省略する。

関連意匠
