発行日2025-09-05
公報種別意匠公報(S)
登録番号1807940
登録日2025-08-28
意匠に係る物品基板搬送用保持具
意匠分類K0-029(K1～K9に属さないその他の産業用機械器具)
出願番号2025004769
出願日2025-03-11
意匠権者平田機工株式会社
代理人弁理士法人大塚国際特許事務所

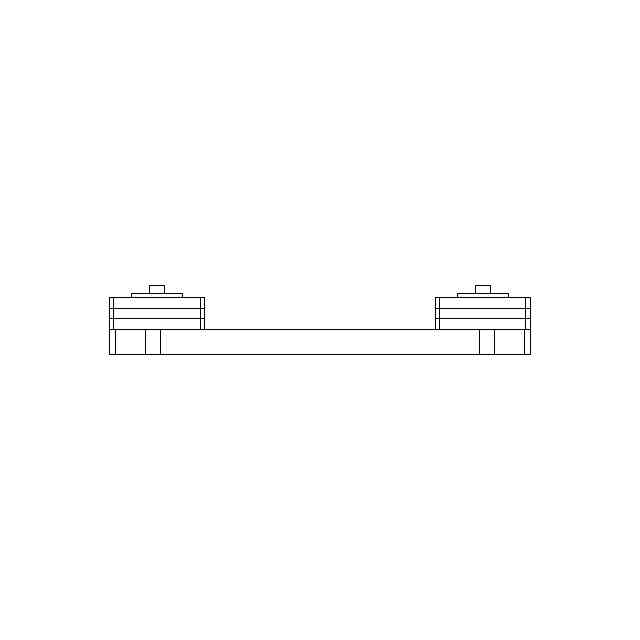

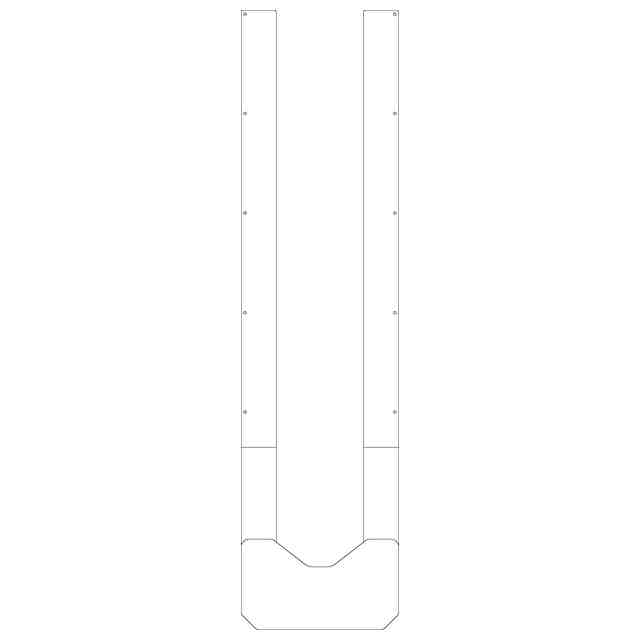

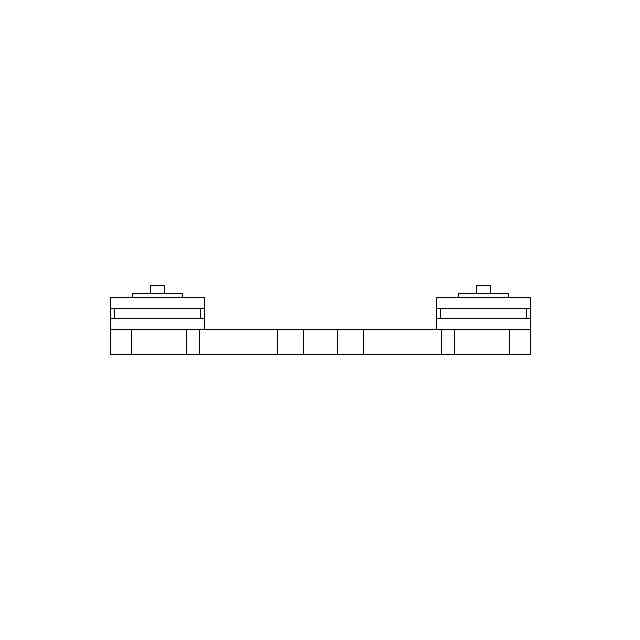

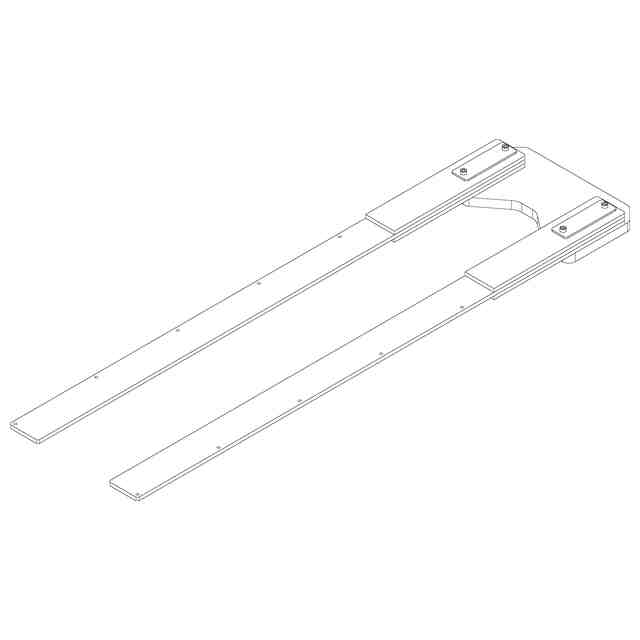

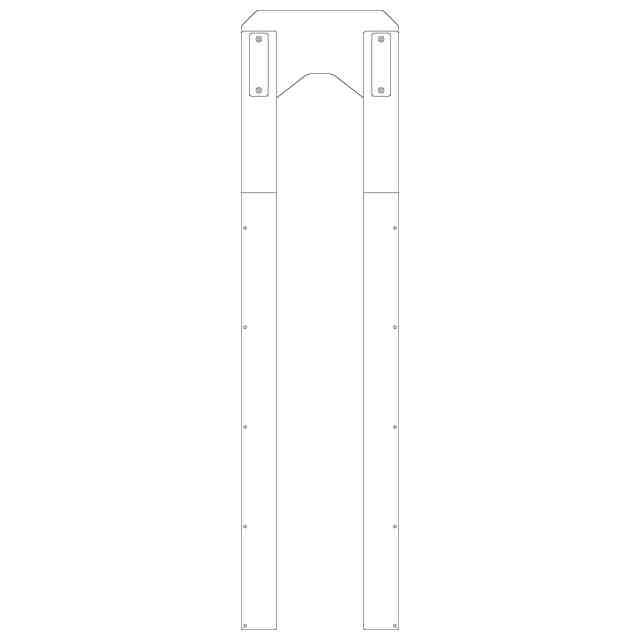

意匠に係る物品の説明本物品は、ガラス基板、半導体基板等の基板を下方から保持しながら搬送するための基板搬送用保持具である。本物品は、長尺状の2枚の板材が其れらの基部でプレートに締結されて成る。搬送対象の基板は、上記2枚の板材の上に載置される。使用時の例を示す参考斜視図に示されるように、上記2枚の板材の其々の上面における遠位側の縁部、近位側の縁部および其れらの間の縁部には、ボルト部材の頭部が搬送対象の基板を支持する支持部となる形で取り付けられ、必要に応じて、該基板を係止するためのフック状の係止部が該ボルト部材により取り付けられる。本物品を用いることにより、板格納容器または基板処理装置から基板を保持して取り出し、その基板を他の基板格納容器または他の基板処理装置に搬送することができる。
意匠の説明

関連意匠
